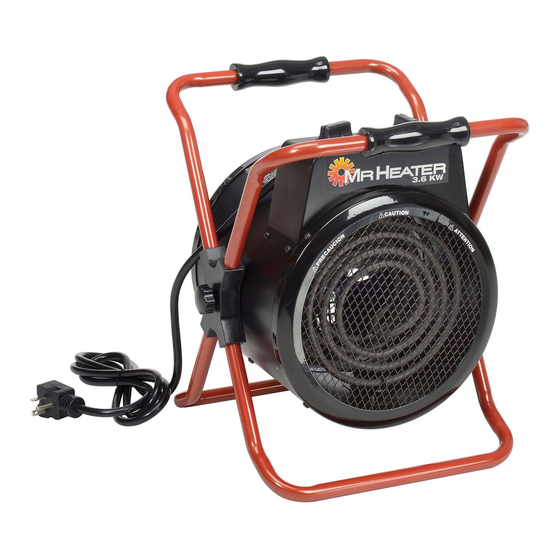

Mr. Heater MH165FAET Operating Instructions And Owner's Manual

Electric force air heater
Hide thumbs Also See for MH165FAET:
Table of Contents

  • English

  • Español
    • Advertencias
    • Armado
    • Distancias
    • Especificaciones
    • Mantenimiento
    • Operación
    • Diagrama­de­cableado­modelo­mh165Faet
    • Solución de Problemas
    • Lista­de­partes/Plano­de­despiece­mh165Faet
    • Diagrama­de­cableado­modelo­mh360Faet
    • Lista­de­partes/Plano­de­despiece­mh360Faet
    • Garantía
    • Instrucciones­para­ordenar­partes

  • Français
    • Assemblage
    • Avertissements
    • Dégagement
    • Entretien
    • Spécifications
    • Dépannage
    • Garantie

Advertisement

Available languages

Available languages

Quick Links

Download this manual
OPERATING­INSTRUCTIONS­AND­OWNER'S­MANUAL
READ INSTRUCTIONS CAREFULLY:­Read­and­follow­all­instructions.­Place­instructions­in­a­safe­
place­for­future­reference.­Do­not­allow­anyone­who­has­not­read­these­instructions­to­assemble,­
adjust­or­operate­the­heater.
Languages included
•­ English­
•­ Spanish­
•­ French
WARNING: If the information in this manual is not followed exactly, a fire or
explosion may result causing property damage, personal injury or loss of life.
­ — ­ This­heater­has­hot­or­arcing­parts­inside.­Do­not­use­it­in­areas­where­gasoline,­paint­or­other­
flammable­liquids­are­used­or­stored.
—­ Service­must­be­performed­by­a­qualified­service­agency.
ELECTRIC FORCE AIR HEATER
www.mrheater.com
800-25 1-0001
•
Model­#
MH165FAET
MH360FAET
2017

Advertisement

Table of Contents
loading

Related Manuals for Mr. Heater MH165FAET

Summary of Contents for Mr. Heater MH165FAET

  • Page 1 OPERATING­INSTRUCTIONS­AND­OWNER’S­MANUAL Model­# ELECTRIC FORCE AIR HEATER MH165FAET MH360FAET READ INSTRUCTIONS CAREFULLY:­Read­and­follow­all­instructions.­Place­instructions­in­a­safe­ place­for­future­reference.­Do­not­allow­anyone­who­has­not­read­these­instructions­to­assemble,­ adjust­or­operate­the­heater. Languages included •­ English­ •­ Spanish­ •­ French WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or loss of life.
