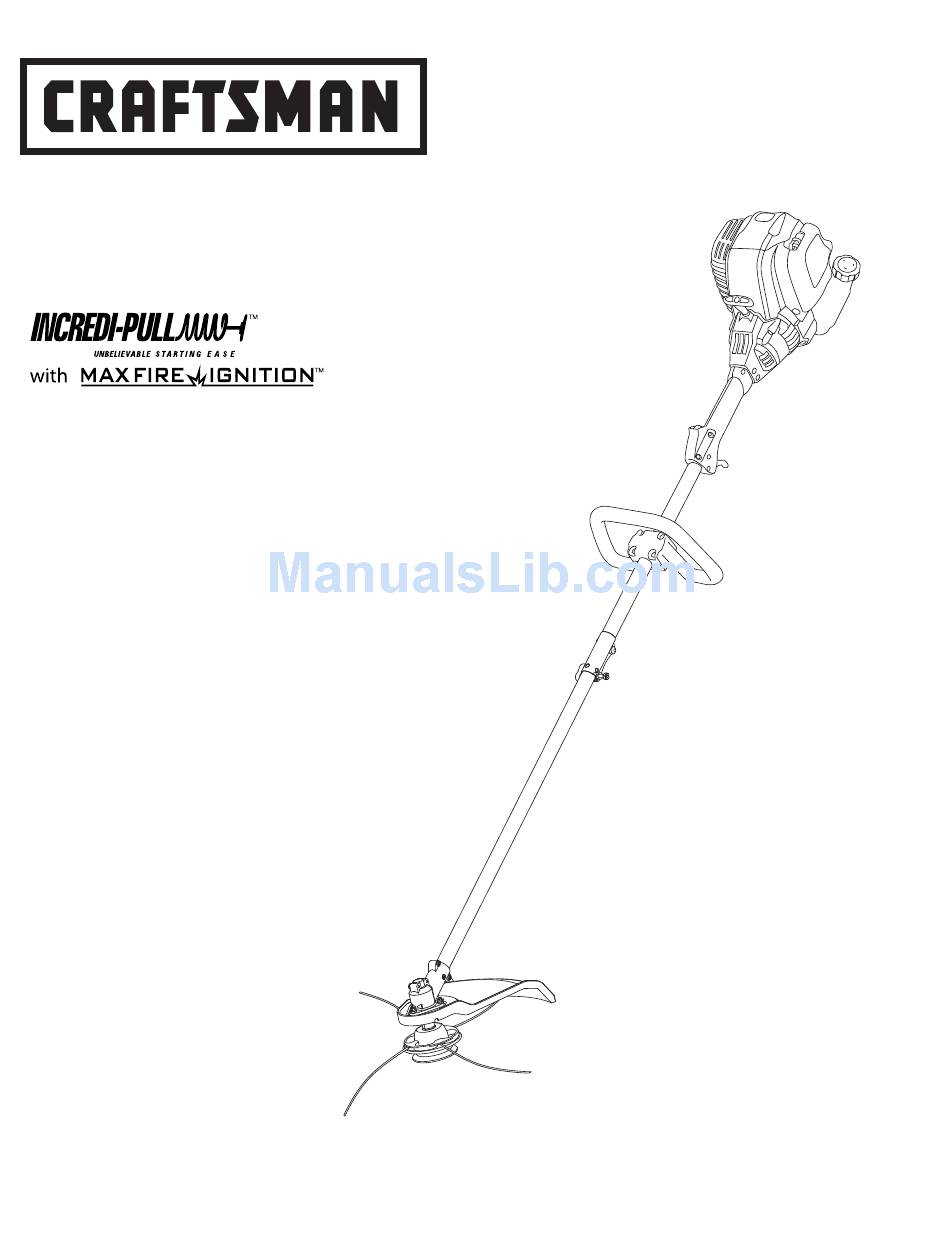

Operator's Manual
4-Cycle
WEEDWACKER
Model No. 316.791970
CAUTION: Before using
this product, read this
manual and follow all
safety rules and operating
instructions.
Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.
®
GAS TRIMMER
®
Visit our website: www.sears.com/craftsman
769-03546A
• SAFETY
• ASSEMBLY
• OPERATION
• MAINTENANCE
• PARTS LIST
• ESPAÑOL, P. E1
Advertisement
Table of Contents
Related Manuals for Craftsman Weedwacker 316.79197
Summary of Contents for Craftsman Weedwacker 316.79197
- Page 1 Model No. 316.791970 CAUTION: Before using this product, read this manual and follow all safety rules and operating instructions. Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A. ® GAS TRIMMER Visit our website: www.sears.com/craftsman 769-03546A • SAFETY • ASSEMBLY •...
-
Page 2: Table Of Contents
Failure to follow these requirements could subject you to liability or a fine. This unit is factory equipped with a spark arrestor. If it requires replacement, ask a Sears or other qualified service dealer to install the Accessory Part #753-05297 Spark Arrestor Kit. -
Page 3: Save These Instructions
• This unit has a clutch. The cutting attachment remains stationary when the engine is idling. If it does not, take the unit to a Sears or other qualified service dealer for an adjustment. -
Page 4: Warranty Statement
If this Craftsman product fails due to a defect in material or workmanship within two years from the date of purchase, return it to any Sears store, Parts and Repair Service Center, or other Craftsman outlet in the United States for free repair (or replacement if repair proves impossible). -
Page 5: Assembly Instructions
Convertible™ Coupler Trimmer Attachment Cutting Attachment Shield ASSEMBLY INSTRUCTIONS INSTALL LINE TRIMMER ATTACHMENT NOTE: To make installation easier, 1. Turn knob counterclockwise to loosen coupler (Fig. 16, p. 9). 2. While firmly holding attachment, (4) Screws push it straight into the coupler until the release button snaps into the primary hole (Fig. -
Page 6: Oil And Fuel Information
WARNING: OVERFILLING OIL CRANKCASE MAY CAUSE SERIOUS PERSONAL INJURY. Check and maintain the proper oil level in the crank case; it is important and cannot be overemphasized. Check the oil before each use and change it as needed. See Changing the Oil. RECOMMENDED OIL TYPE Using the proper type and weight of oil in the crankcase is extremely important. -
Page 7: Starting/Stopping Instructions
WARNING: Operate this unit only in a well- ventilated outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area. WARNING: Avoid accidental starting. Make sure you are in the starting position when pulling the starter rope (Fig. 8). To avoid serious injury, the operator and unit must be in a stable position while starting. -
Page 8: Operating Instructions
• Cutting from right to left improves the unit's cutting efficiency. Clippings are thrown away from the operator. • Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a forward-backward or side-to-side motion. -
Page 9: Maintenance And Repair Instructions
If you notice lost RPM, poor performance or general lack of acceleration, this service may be required. If you feel your engine is in need of this inspection, refer service to a Sears or other qualified service dealer for repair. DO NOT attempt to perform this process yourself as engine damage may result from contaminants involved in the cleaning process for the port. - Page 10 CHECKING THE OIL LEVEL The importance of checking and maintaining the proper oil level in the crankcase cannot be overemphasized. Check oil before each use: 1. Stop the engine and allow oil to drain into the crankcase. 2. Place the engine on an elevated, level surface with the cutting head shield hanging off the surface to get an accurate oil level reading (Fig.
- Page 11 Idle Adjustment Screw can seriously damage your unit. Aside from the idle speed, only a Sears or other qualified service dealer should make carburetor adjustments. Tabs Locking Tab...
- Page 12 ROCKER ARM CLEARANCE This requires disassembly of the engine. If you feel unsure or unqualified to perform this, take the unit to a Sears or other qualified service dealer NOTE: Inspect the valve to rocker arm clearance with a feeler gauge after the first 10 hours of operation and every 25 hours of operation.
-
Page 13: Specifications
• Tighten gas cap before transporting. Diverter T-25 Screw T-20 Screw WARNING: To avoid serious personal injury, always turn your unit off and allow it to cool before you clean or service it. cylinder before attempting to start the trimmer after storage. - Page 14 Old fuel Improper carburetor adjustment Fouled spark plug Plugged spark arrestor NOTE: For repairs beyond the minor adjustments listed above, contact your nearest Sears Parts & Repair center (1-800-4-MY-HOME other qualified service dealer. TROUBLESHOOTING A C T I O N...
- Page 15 • Repair or replacement of warranted part will be performed at no charge to the owner at an Authorized Sears Service Center. For the nearest location please contact Sears at: 1–800–4–MY–HOME •...
-
Page 16: Parts List
• The use of attachment or modified parts can be grounds for disallowing a warranty claim. The manufacturer is not liable to cover failures of warranted parts caused by the use of attachment or modified parts. • In order to file a claim, go to your nearest Authorized Sears Service Center. Warranty services or repairs will be provided at all Authorized Sears Service Centers. - Page 17 PRECAUCIÓN: Antes de utilizar este producto, lea este manual y siga todas las reglas de seguridad y las instrucciones de funcionamiento. Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A. Visite nuestro sitio web: www.sears.com/craftsman ® RECORTADOR 769-03546A • SEGURIDAD •...
- Page 18 INDICE DE CONTENIDOS Normas para una operación segura ....E2 Garantía ......... .E4 Conozca su unidad .
- Page 19 • Utilice solamente piezas o accesorios de reemplazo recomendados para esta herramienta que sean distribuidos por Sears o por un establecimiento comercial de Craftsman. El uso de cualquier pieza de reemplazo o accesorio adquirido en cualquier otro lugar puede resultar peligroso, y también anulará...
- Page 20 Si este producto de Craftsman Professional falla debido a un defecto en el material o en la mano de obra dentro de un período de tres años a partir de la fecha de compra, devuélvalo a cualquier tienda o Centro de Servicio de Piezas y Reparaciones Sears u otro establecimiento de Craftsman en los Estados Unidos para que sea reparado sin costo alguno (o ser reemplazado si resulta imposible repararlo).
- Page 21 Convertible™ acoplador Cuchilla de corte Bastidor de línea del eje Hassle-Free™ Plus ADVERTENCIA: NO TRATE DE UTILIZAR ESTA UNIDAD HASTA QUE LA MANIJA EN D SE HAYA GIRADO A LA POSICIÓN DE FUNCIONAMIENTO (Fig. 1). AJUSTE DE LA MANIJA EN D 1.
- Page 22 ADVERTENCIA: EL LLENAR DEMA- SIADO EL CÁRTER PUEDE CAUSAR LESIONES PERSONALES GRAVES No podemos exagerar la importancia del control y mantenimiento del nivel correcto de aceite en el cigüeñal. Verifique el aceite antes de cada uso y cámbielo cuando sea necesario según se indica en la sección de Cambio del aceite.
- Page 23 ADVERTENCIA: Use esta unidad sólo en un área exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada. ADVERTENCIA: Evite los arranques accidentales. Colóquese en posición de inicio cuando tire de la cuerda de arranque (Fig.
- Page 24 ADVERTENCIA: Use siempre protección para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad. COMO SOSTENER EL RECORTADOR Antes de operar esta unidad, párese en posición de operación (Fig. 10). Verifique lo siguiente: •...
- Page 25 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN REEMPLAZO DE LA LÍNEA para la Cabeza de Corte Hassle- Free™ Plus. Use siempre la Línea Espiral Hassle-Free™ XTRA QUIET de Craftsman. Seleccione el tamaño Túneles de de la línea que mejor se adapte al colocación trabajo que se propone realizar.
- Page 26 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN INSPECCION DEL NIVEL DE ACEITE No podemos exagerar la importancia de verificar y mantener el nivel correcto de aceite en el cárter del cigüeñal. Inspeccione el nivel de aceite antes de cada uso: 1. Apague el motor y permita que el aceite drene dentro del cárter del cigüeñal.
- Page 27 Tornillo de ajuste de mínima pueden dañar su motor seriamente. Aparte de la velocidad de marcha en vacío, los ajustes al carburador deberán ser hechos solamente por un distribuidor Sears u otro distribuidor de servicio calificado. Ranuras Orejeta Fig. 30...
- Page 28 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN 3. Ajuste del Tornillo de Velocidad Mínima ADVERTENCIA : Al apagar la unidad, asegúrese de que el accesorio de corte se haya detenido antes de apoyar la unidad para prevenir graves lesiones personales. Si después de inspeccionar el combustible y limpiar el filtro de aire el motor aún no funciona en mínima, ajuste el tornillo de velocidad mínima según se indica a continuación.
- Page 29 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN b. Vuelva a inspeccionar ambos huelgos, y ajuste si es necesario. 9. Vuelva a instalar la cubierta del brazo oscilante utilizando una nueva junta. Ajuste el tornillo a 2,2–3,4 N•m (20–30 pulgadas•libra). 10. Inspeccione la bujía de encendido y vuelva a instalar. Lea Cambio de la Bujía de encendido.
- Page 30 A C C I Ó N Drene el tanque de gasolina / Agregue combustible nueva Lleve la unidad a un Sears o un proveedor de servicio autoriza do para hacer un ajuste de carburador Pare el motor y limpie el accesorio de corte...
- Page 31 El Consejo de Recursos del Aire (Air Resources Board) de California, la Agencia de Protección del Medio Ambiente (EPA) y Sears Brands LLC (Sears) tienen el placer de explicar la garantía del sistema de control de emisiones en su motor “off-road” pequeño modelo del año 2007 y posterior.
- Page 32 DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONES EVAPORATIVAS PARA CALIFORNIA El Consejo de Recursos del Aire (Air Resources Board) de California y Sears Brands LLC (Sears) tienen el placer de explicar la garantía del sistema de control de emisiones evaporativas en su motor “off-road” pequeño (tipo de equipo) modelo del año 2007 y posterior. En California, los nuevos equipos que usen motores “off-road”...
- Page 33 PARTS LIST REPLACEMENT PARTS - MODEL 316.791970 4-CYCLE GAS TRIMMER...
- Page 34 REPLACEMENT PARTS - MODEL 316.791970 4-CYCLE GAS TRIMMER Item Part No. Description 753-05206 Engine Cover Assembly (includes 2 & 3) 753-04595 Cover Screw 791-181003 Screw 753-05209 Rocker Cover 753-05210 Rocker Cover O-Ring 753-05228 Cylinder Assembly (includes 3, 5 & 9)
- Page 35 791-182195 Gearbox Screw 791-182519 Anti-Rotation Screw 791-682061 Blade Assembly 791-182189 Shield Assembly (includes 22) 753-05779 Cutting Head Assembly (includes 25) 753-05780 Glide Plate 753-05038 Tube of Line Items Not Shown PARTS LIST REPLACEMENT PARTS - MODEL 316.791970 4-CYCLE GAS TRIMMER...
- Page 36 Sears Parts & Repair Service Center 1-800-488-1222 www.sears.com To purchase a protection agreement on a product serviced by Sears: 1-800-827-6655 Para pedir servicio de reparación a domicilio, y para ordenar piezas:...
