Devolo G3-PLC Modem 500k Installation Manual

G3-PLC Modem 500k
MT 2746, MT 2814
Installationsanleitung
devolo AG
Charlottenburger Allee 60
52068 Aachen
Germany
Engineered in Germany www.devolo.de/smart

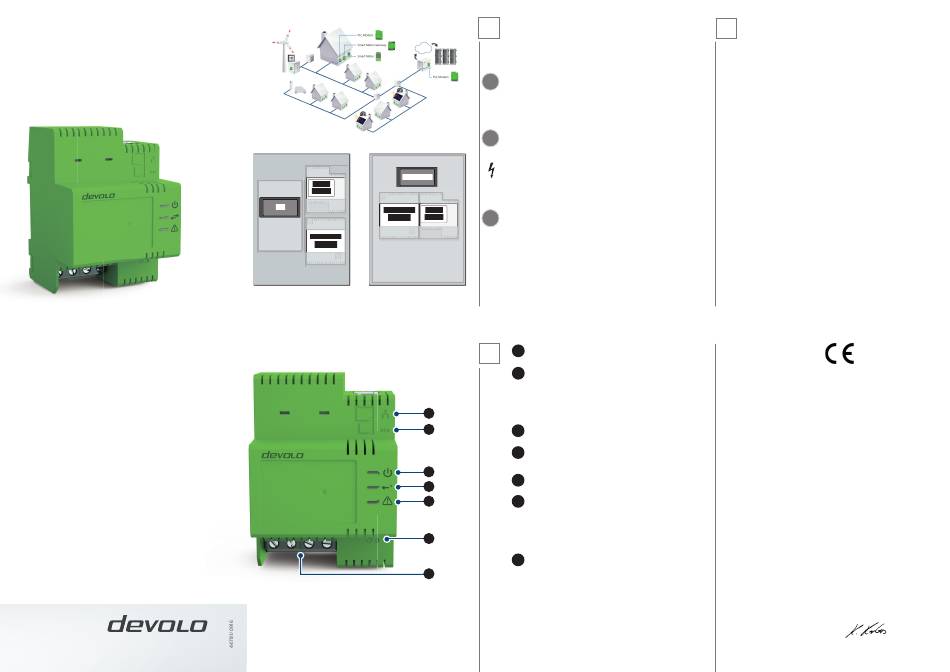

Stromzähler Stromzähler
G3-PLC G3-PLC
Modem Modem
EHZ EHZ
Smart Meter Smart Meter G3-PLC G3-PLC
Gateway Gateway Modem Modem
Smart Meter Smart Meter
Gateway Gateway
Montage auf BKE Adapterplatte Montage im Basiszähler
A
B
C
D
E
F
G
1 Deutsch
Diese Installationsanleitung beschreibt ausschließlich die nötigsten Installations-
schritte. Weitere Informationen zur Konfi guration und zum Produkt fi nden Sie im
Produkthandbuch (www.devolo.de/G3-PLC-Handbuch).
!
Bestimmungsgemäßer Gebrauch
Bitte achten Sie auf einen bestimmungsgemäßen Gebrauch des G3-PLC Modem
500k, um Schäden an diesen oder anderen Geräten zu vermeiden:
Der bestimmungsgemäße Gebrauch des G3-PLC Modem 500k ist die Verbindung
von Geräten im Installationsbereich über Access Powerline Kommunikation.
Das G3-PLC Modem 500k ist zur Montage auf der Hutschiene im Installationsbe-
reich der Überspannungskategorie 4 oder niedriger vorgesehen.
!
Wichtige Sicherheitsanforderungen
Einbau und Montage dürfen nur durch eine Elektrofachkraft und gem. NAV, Teil 2,
§13 erfolgen.
Die Leitungseigenschaften und Querschnitte zum Anschluss des G3-PLC Modem
500k sind entsprechend der Absicherung auszulegen. Zur Querschnittsreduktion
sind ggf. zusätzliche Leitungsschutzschalter vorzusehen. Das Gerät ist intern abgesi-
chert und kann bei einer Trennfähigkeit von 50kA ohne Vorsicherung angeschlossen
werden. Bei Betrieb ohne Vorsicherung, ist bei Unterschreitung des durch die
Leitungsabsicherung vorgegebenen Querschnittes ein kurzschlusssicheres Kabel zu
verwenden!
!
Montage
Montieren Sie das G3-PLC Modem 500k sachgemäß auf die Hutschiene.
Beachten Sie die vertikale Montage-Ausrichtung des Gerätes, so dass die Strom-
zufuhr von unten erfolgt.
2
A Ethernet Anschluss: Sie verbinden das G3-PLC Modem 500k über ein Ether-
net-Kabel mit dem Smart Meter Gateway oder einem anderen Ethernet-Gerät.
RS232/RS485-Anschluss: Zum Anschluss von Geräten mit seriellem Kom-
B
munikationsinterface. Für eine Liste der an dieser Schnittstelle unterstützten
Protokolle und Anwendungen sowie der Anschlussbelegung beziehen Sie sich bitte
auf die entsprechenden Application Notes (www.devolo.de/G3-PLC-AppNotes).
Kontrollleuchten
Power
C
Leuchtet grün, wenn das G3-PLC Modem 500k betriebsbereit ist.
PLC-Link
D
Leuchtet grün, wenn eine PLC-Verbindung besteht; blinkt grün bei Daten-
übertragung. Leuchtet orange, wenn keine PLC-Verbindung besteht.
Fehlermeldung
E
Leuchtet orange, wenn ein interner Systemfehler im Gerät vorliegt.
Reset (Taster)
F
Der Reset-Taster hat zwei verschiedene Funktionen:
Das Gerät startet neu, wenn Sie den Reset-Taster kürzer als 15 Sekunden drücken.
Um die Konfi guration des G3-PLC Modem 500k in den Auslieferungszustand
zurück zu versetzen, drücken Sie den Reset-Taster länger als 15 Sekunden. Beach-
ten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!
Der Reset-Taster kann mit Hilfe eines spitzen Gegenstandes gedrückt werden.
Stromnetzanschluss: Hier verbinden sie die Anschlussklemmen mit den
G
entsprechenden Leitern des Versorgungsnetzes.
Einphasiger Anschluss: Neutralleiter und Außenleiter werden an die Klemmen
N und L1 angeschlossen. Bei einem einphasigen Anschluss sind alle Geräte eines
PLC-Netzwerks an der gleichen Phase zu betreiben.
Grundsätzlich reicht der Anschluss des G3-PLC Modem 500k an eine beliebige Phase
zur Kommunikation aus. Auch zur Spannungsversorgung des Gerätes reicht der
Anschluss an eine beliebige Phase und N. Um die Datenübertragung zu optimieren,
empfehlen wir jedoch den dreiphasigen Anschluss.
Dreiphasiger Anschluss: Neutralleiter und ein Außenleiter werden jeweils an die
Klemmen N, L1, L2, L3 angeschlossen.
Der zulässige Leiterquerschnitt zum Anschluss an die Klemmen beträgt 1,5 mm²
bis 6 mm².
devolo® Service & Support – für Kunden in Deutschland
3
devolo®-Produkte sind von höchster Qualität. Dazu gehört, dass Sie als Kunde in
der Lage sind, die devolo®-Technologie optimal zu nutzen. Deshalb bietet devolo®
umfassenden und lückenlosen Support für alle Benutzer. Wenn Sie also während der
Installation oder während des Betriebes Ihres devolo®-Gerätes nicht weiterwissen,
bitten wir Sie, folgende Medien zu Rate zu ziehen:
• Handbuch ist online abrufbar www.devolo.de/G3-PLC-Handbuch
Sollten Sie noch keine Antwort auf Ihre Frage erhalten haben, wenden Sie sich bitte
an unsere Hotline.
Um eine schnelle und zielgerichtete Unterstützung zu gewährleisten, bitten wir Sie,
folgende Informationen für das Telefonat bereit zu halten: Produktname, Serien-
nummer (auf dem Gerätelabel), Firmware-Version, angeschlossene Endgeräte und
Problembeschreibung.
• Service- und Support-Hotline
Bei Fragen zur Service- und Garantieabwicklung, Installation oder Konfi guration
Ihres devolo®-Gerätes, wenden Sie sich bitte an unsere Service- und Support-Hotline
unter: +49 (0)241 99082 444 oder E-Mail: support@devolo.com
KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
devolo AG
Hersteller:
Charlottenburger Allee 60
Manufacturer:
52068 Aachen
G3-PLC Modem 500k
Produkt:
Product:
MT:2814, 2746
Typnummer:
Type number:
PLC Kommunikationsgerät
Verwendungszweck:
Intended purpose: PLC Communication Device
2014/30/EU, 2014/35/EU, RoHS 2011/65/EG
Richtlinie:
Directive: 2014/30/EU, 2014/35/EU, RoHS 2011/65/EC
Das Produkt entspricht den grundlegenden Anforderungen und Bestimmungen der
folgenden Normen und Methoden:
The product complies with the essential requirements and provisions of following standards and methods:
EN 60950-1:2006+A11:2009+A1:2010
Sicherheitsanforderungen:
+A12:2011+AC:2011+A2:2013
Safety requirements:
EN 55024:2010
Immunitätsanforderungen:
Immunity requirements:
EN 55022:2010/AC:2011
Emissionanforderungen gestrahlt:
Emission requirements radiated:
Emissionsanforderungen leitungsgebunden: Bestätigung der benannten Stelle
Emission requirements conducted: Statement of the Notified Body 0680
Diese Erklärung wird verantwortlich abgegeben durch:
This declaration is submitted by:
Aachen, 12. September 2016
Heiko Harbers
Aachen, 12 th September 2016
Vorstandsvorsitzender
CEO
0680
