- Page 1 User Manual / Bedienungsanleitung dSCR Multiswitch / Multischalter TdSCR 504/508/512 Article Article no. dSCR 318182 TdSCR 504 Multiswitch TdSCR 508 318183 Multischalter TdSCR 512 318184 Version Date 10/2018 EN / DE...
-
Page 2: Product Description

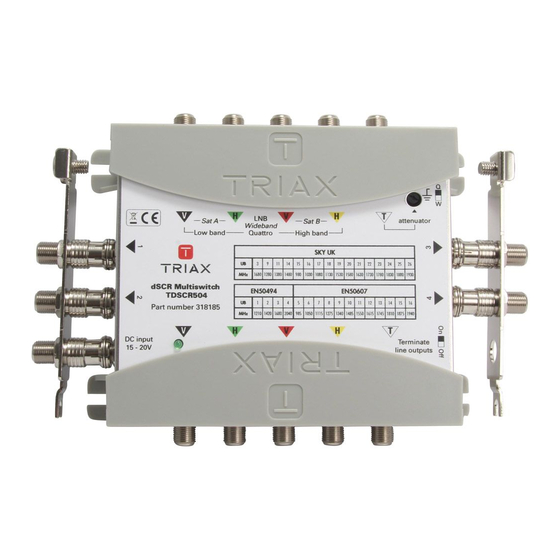

dSCR Multiswitch TdSCR504/508/512 Product description The product is designed to support a wide range of new and existing multiswitch installations. Each unit has: 4 cascadeable LNB inputs from 1 universal Quattro LNB (VL HL VH HH) or 2 Wideband LNB (V H) ... -
Page 3: Switch Installation
dSCR Multiswitch TdSCR504/508/512 Switch Installation The equipment should be mounted in a well-ventilated area. Connect the power supply to the switch, and switch on. When connected, a green LED on the front of the switch should be lit. No powering from the Set Top Box is required. The power supply can feed up to 4 Multiswitches (4 x 4 outputs). - Page 4 dSCR Multiswitch TdSCR504/508/512 V Sat B V Sat A H Sat B H Sat A Terr Note: when using the product in wideband mode, the product will automatically make the translation between the input frequency and the output frequency. For example a STB tunes to Horizontal High band, the product will convert the incoming horizontal band 1290- 2340MHz into the output range between 1100-2150MHz.
- Page 5 dSCR Multiswitch TdSCR504/508/512 Sky UK standard for SkyQ STB’s SkyQ STB’s support 16 userbands EN50494/SCR standard (DiSEqC 1.0) STB’s that only support EN50494 will only be able to use the first 4 user bands. EN50607/dCSS/dSCR standard (DiSEqC 2.0) STBs that support the newer EN50607 will be able to use all user bands (UB1 through UB16). This is typical for new multi- tuner STBs.
-
Page 6: Technical Specifications
Multiswitch TdSCR504/508/512 Technical Specifications TdSCR504 – Triax Unit Specification Part No. 318182 Inputs 4 SAT (1x quattro or 2 x wideband) + 1 TERR User outputs 4 Outputs with 16 User bands Impedance inputs- / outputs Frequency range SAT: 950 –... - Page 7 Multiswitch TdSCR504/508/512 TdSCR508 – Triax Unit Specification Part No. 318183 Inputs 4 SAT (1x quattro or 2 x wideband) + 1 TERR User outputs 8 Outputs with 16 User bands Impedance inputs- / outputs Frequency range SAT: 950 – 2150 dCss, Legacy 290 –...
- Page 8 Multiswitch TdSCR504/508/512 TdSCR512 – Triax Unit Specification Part No. 318184 Inputs 4 SAT (1x quattro or 2 x wideband) + 1 TERR User outputs 12 Outputs with 16 User bands Impedance inputs- / outputs Frequency range SAT: 950 – 2150 dCss, Legacy 290 –...
- Page 9 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung TdSCR 504/508/512 TdSCR 504/508/512 TdSCR 504/508/512 TdSCR 504/508/512 Artikel Artikel Artikel Artikel Art.- - - - Nr. Art. Art. Art. 318182 TdSCR 504/508/512 318183 318184 Version Version Version Version Datum Datum Datum Datum 10/2018...
- Page 10 Hinweise Hinweise Verwenden Sie fernspeisetauglicher Antennendosen. Geeignete Triax-Typen sind z.B. GDS 08 F / GDS 11 F / GDA 313 F / GAD 410 S / GAD 414 S (Durchgangsdosen) oder EDA 302 F / GAD 404 S / GAD 407 S (Einzeldose).Verwenden Sie für den Abschluss eines Stamms an der letzten Durchgangsdose Abschlusswiderstände mit kapazitiver Trennung, z.B.
- Page 11 Produkteigenschaften: Produkteigenschaften: Produkteigenschaften: Produkteigenschaften: Die TdSCR Multischalter-Serie wurde entwickelt, um eine breite Palette von neuen und bestehenden Multiswitch- Installationen zu unterstützen. 4 kaskadierbare LNB-Eingänge für 1 universal Quattro LNB (VL HL VH HH) oder 2 Breitband-LNBs, für die • Umsetzung von 2 Satelliten. (V H) 4, 8 oder 12 SCR/Legacy-Ausgänge •...
- Page 12 Installation Installation Installation Installation Verbinden Sie die Kabel vom Quattro–LNB mit den Eingangsanschlüssen LNB V/L, H/L, V/H und H/H-Eingänge (achten Sie auf die Identifizierung der Quattro-LNB-Anschlüsse). Der Multischalter ist außerdem mit einem terrestrischen Eingang ausgestattet. Schließen Sie ggf. eine terrestrische Antenne an diesen Eingang an. Das terrestrische Signal wird von den Multischaltern verstärkt und kann über einen Pegelsteller um 20 dB gedämpft werden an den Teilnehmerausgängen.
- Page 13 Unicable Einstellungen Unicable Einstellungen Unicable Einstellungen Unicable Einstellungen Bei Unicable Systemen ist jedem TV-Empfänger ein entsprechendes Userband mit der dazugehörigen Frequenz zuzuordnen. Dies geschieht über die Antenneneinstellungen des Endgerätes. Die vorgehensweiße kann von Gerät zu Gerät unterschiedlich sein, weshalb darauf nicht weiters eingegangen werden kann.
-
Page 14: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen Technische Spezifikationen Technische Spezifikationen TdSCR 504 TdSCR 508 TdSCR 512 Type: Art.-Nr. 318182 318183 318184 4 x SAT (1x4 Quattro oder 2x2 Wideband) + 1 Terr. Anzahl Eingänge 4 Ausgänge je 8 Ausgänge je 12 Ausgänge je Teilnehmerausgänge... - Page 15 Notes-Notizen-Notes-Notas-Notater...
- Page 16 Peut être sujet à modification sans préavis Copyright © 2018 TRIAX. All rights reserved. The TRIAX Logo and TRIAX Multimedia are registered trademark(s) of the TRIAX Company or its affiliates. TRIAX A/S | Bjørnkærvej 3 | 8783 Hornsyld | Denmark...
