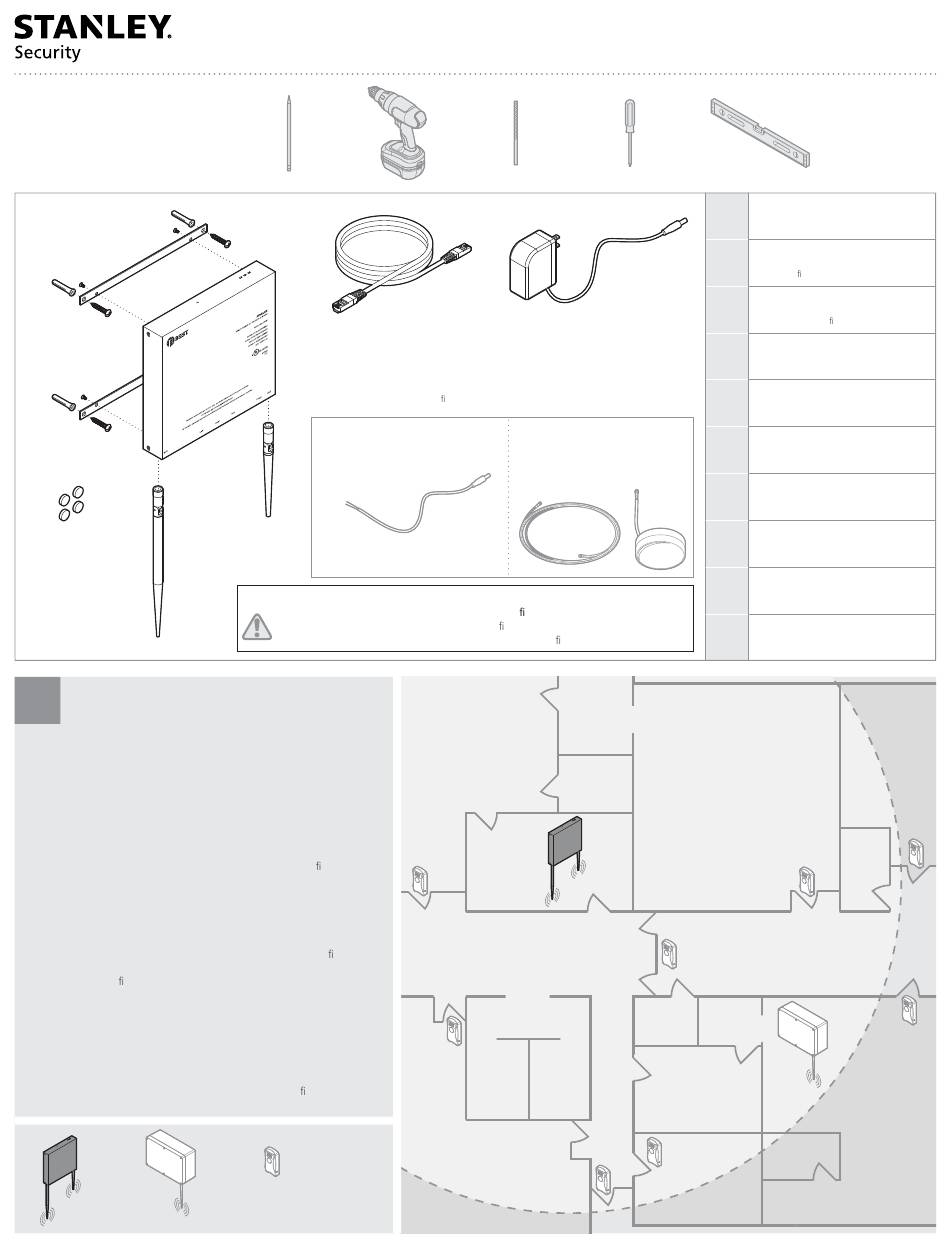

Stanley SHX-GTW Installation Instructions

Tools Needed
Herramientas necesarias
Outils nécessaires
B
(2x)
C
(4x)
E
(4x)
D
(4x)
H
G
1
Create a site plan to determine the area you want to secure, and
where to install the Gateway. The Gateway should be installed in a
centralized location near a network connection, and within 200' of
power supply. The Gateway nominal transmit range is 400'. A
Repeater may be required to maximize coverage and extend range. Avoid
installation near metal objects; performance will vary based upon building
construction. See user guide for additional installation tips.
Cree un plan del sitio para determinar el área que desea asegurar y dónde instalar
el Gateway. El Gateway debe instalarse en una ubicación centralizada cerca de
una conexión de red y a menos de 200' (60 m) de la fuente de alimentación. El
rango de transmisión normal del Gateway es de 400' (120 m). Puede requerirse un
repetidor para maximizar la cobertura y extender el rango. Evite instalar cerca de
objetos metálicos; el rendimiento varía según la construcción del edi cio. Consulte
la guía del usuario para ver consejos de instalación adicionales.
Créez un plan de site pour déterminer la zone à sécuriser et l'endroit où installer la
passerelle. La passerelle doit être installée à un emplacement central près d'une
connexion réseau, dans un périmètre de 61 m (200 pi) par rapport à l'alimenta-
tion. La portée nominale de transmission de la passerelle est de 122 m (400 pi).
Un répéteur peut être nécessaire pour maximiser la couverture et ampli er la
portée. Évitez de l'installer près d'objets métallique; les performances changeront
en fonction de la con guration du site. Consultez le manuel d'utilisation pour les
conseils supplémentaires d'installation.
For assistance in site plan and component requirements, please visit
www.shelter.bestaccess.com for contact information.
Para obtener asistencia sobre el plan del sitio y los requisitos de los componentes,
visite www.shelter.bestaccess.com para conocer la información de contacto.
Pour recevoir de l'aide concernant les plans de site et les exigences en matière de
composants, veuillez visiter le site www.shelter.bestaccess.com a n de trouver les
coordonnées qui vous intéressent.
Gateway Repeater
A L
Gateway Repetidor
Passerelle Répéteur
Pencil Drill
Lápiz Taladro
Crayon Perceuse
J
Recommended (Not Included):
A
Recomendado (no incluido): Recommandé mais non inclus:
UL Listed Class 2 Limited 12V Power Supply with Battery Backup
Fuente de alimentación limitada de 12 V incluida en la Lista UL Clase 2 con respaldo de batería
Alimentation limitée de 12 V certi ée UL de classe 2 avec batterie de secours
Optional
Opcional Optionnel
Gateway 6' Power Cord
Cable de alimentación de 6' (1.80 m) del Gateway
F
Cordon d'alimentation de passerelle de
152 mm (6 po)
P/N: SHX-PTL
Note: White stripe +12VDC
Nota: Cable blanco +12 VCC
Remarque : Bande blanche + 12 V CC
Please Note: Nota: Veuillez Noter:
Please visit www.shelter.bestaccess.com to register, con gure, and operate your system.
Visite www.shelter.bestaccess.com para registrar, con gurar y operar su sistema.
Rendez-vous sur www.shelter.bestaccess.com pour enregistrer, con gurer et utiliser votre système.
Computer Lab
Laboratorio de computadoras
Laboratoire informatique
M
Classroom
Salón de clases
9KX Shelter Lock
Salle de classe
M
Dispositif de verrouillage
pour gâche 9KX
Drill Bit Screwdriver
Broca Destornillador
Mèche Tournevis
K
Optional
Opcional Optionnel
Omni-Directional Antenna Kit
Kit de antena omnidireccional
Ensemble d'antenne omnidirectionnelle
P/N: SHX-OMNI
Storage
Almacenamiento
Salle d'entreposage
Restroom
Sanitarios
Toilettes
A
Mechanical
Mecánico
Salle des machines
Corridor
Pasillo
Couloir
M
Restroom Restroom
Sanitarios Sanitarios
Toilettes Toilettes
M
1/2
Shelter Gateway Installation Instructions
Instrucciones de instalación de Shelter Gateway
Instructions d'installation pour gâche de passerelle
Level
Nivel
Niveau
Gateway
A
Gateway
Passerelle
Mounting Bracket
B (2x)
Soporte de montaje
Plaque de xation
Mounting Bracket Screw
C (4x)
Tornillo del soporte de montaje
Vis pour plaque de xation
Drywall Screw
D
(4x)
Tornillo para yeso
Vis pour cloison sèche
Drywall Anchor
E
(4x)
Anclaje para yeso
Pièce d'ancrage pour cloison sèche
UHF 900 MHz Antenna
F
Antena UHF de 900 MHz
Antenne UHF 900 MHz
Wi-Fi Antenna - (Option)
G
Antena Wi-Fi (opcional)
Antenne Wi-Fi - (optionnelle)
Rubber Feet - Alternate Mounting
H
Patas de goma - Montaje alternativo
Support en plastique - Fixation alternée
Network Cable
J
Cable de red
Câble de réseau
AC/DC Adapter - Site Survey
K
Adaptador de CA/CC - Relevamiento en el sitio
Adaptateur CA/CC - Étude de site
Classroom
Salón de clases
Salle de classe
M
Corridor
M
Pasillo
Couloir
Restroom Storage
Sanitarios Almacenamiento
Toilettes Salle d'entreposage
Conference
Conferencias
Salle de conférence
Staff Restroom
M
Personal Sanitarios
Salle du personnel Toilettes
Speech Room
Sala de conferencias
Salle de réunion
M
Janitor
Conserje
Conciergerie
M
L
Classroom
Salón de clases
Salle de classe
