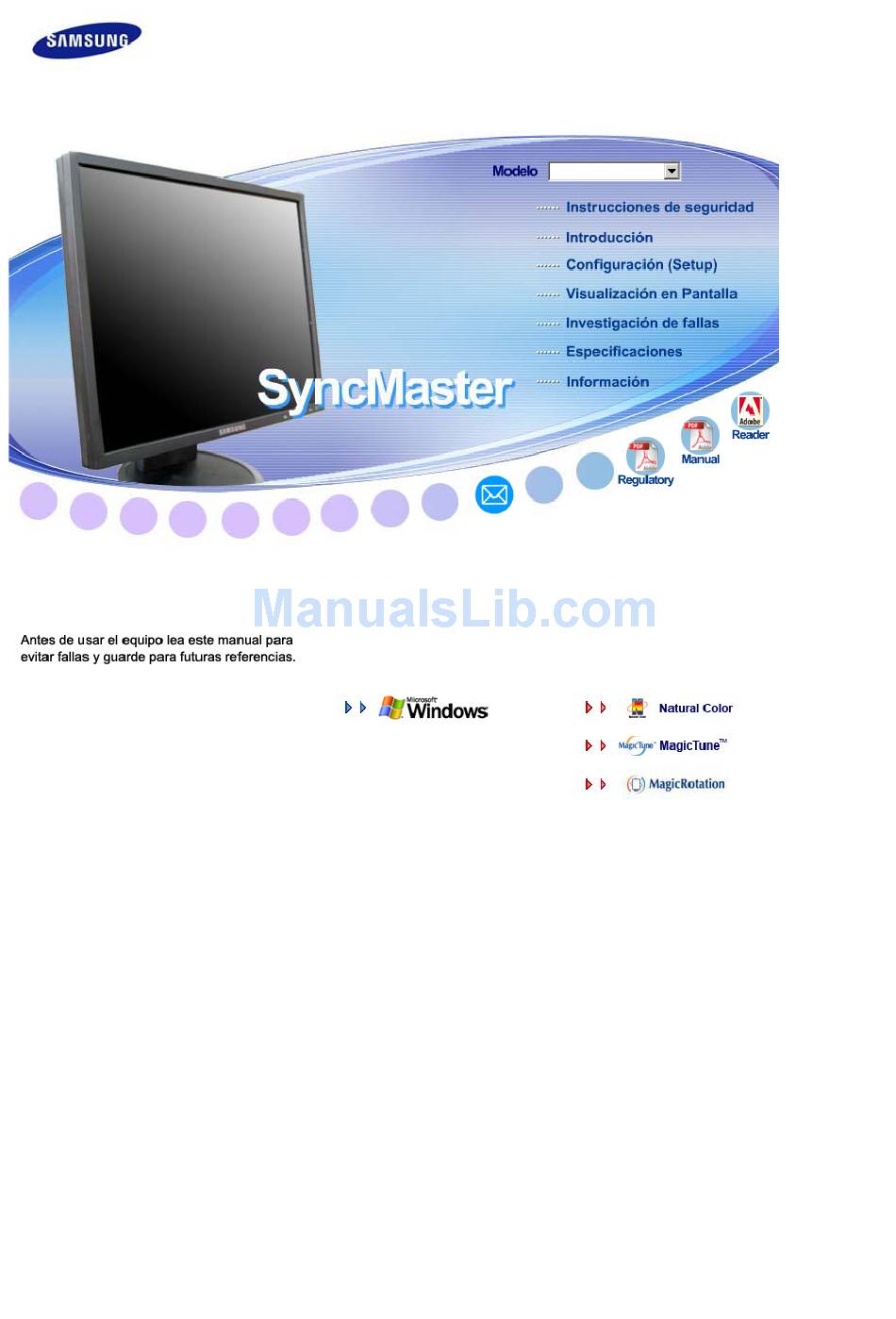

- Page 1 SyncMaster 740BPlus / 940BPlus Instalación del controlador Instalación del programa...
- Page 2 Simbología Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar daños físicos o perjuicios al equipo. Prohibido No desensamblar No tocar Alimentación Cuando no use el PC durante largos periodos de tiempo, ajústelo a DPMS. Si usa un protector de pantalla, póngalo al modo de pantalla activa.
- Page 3 No use un tomacorriente estropeado o flojo. Esto podría originar una descarga eléctrica o fuego. No jale el cordón ni toque el tomacorriente con las manos mojadas. Esto podría ocasionar una descarga eléctrica o fuego. Use solamente conectores y receptáculos apropiados para hacer la conexión a tierra.
- Page 4 Instalación Póngase en contacto con un centro de servicio técnico autorizado cuando instale el monitor en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde el producto se vaya a utilizar las 24 del día, como aeropuertos, estaciones, etc. El incumplimiento de estas indicaciones puede causar serios desperfectos en el monitor.
- Page 5 Coloque el monitor cuidadosamente. Podría dañarse o romperse. No asiente el monitor sobre la pantalla. Se podría dañar la superficie TFT-LCD. La instalación de un soporte de pared debe hacerse por un instalador profesional calificado. La instalación por parte de personal incompetente puede dar lugar a lesiones.
- Page 6 Use el detergente recomendado con una tela suave. Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo apropiadamente con una tela seca. Un conector sucio puede causar una descarga eléctrica o fuego. No olvide desconectar el cable de alimentación antes de limpiar el producto.
- Page 7 Esto podría causar una descarga eléctrica o fuego. Mantenga el aparato alejado de lugares expuestos a petróleo, humo o humedad; no lo instale en el interior de un vehículo. Esto podría causar un funcionamiento incorrecto, una descarga eléctrica o fuego. Evite especialmente la utilización del monitor cerca del agua o al aire libre donde podría estar expuesto a la nieve o a la lluvia.
- Page 8 Nunca meta algo metálico en las aberturas del monitor. Esto podría causar una descarga eléctrica, fuego o lesiones. No introduzca objetos de metal como la punta de un destornillador, un cable o un taladro, ni objetos inflamables como papel o cerillas en los orificios de ventilación, conectores de altavoces o puertos AV.
- Page 9 antes de mover el monitor. No desconectar correctamente un cable puede dañarlo y provocar un incendio o una descarga eléctrica. Coloque el aparato fuera del alcance de los niños ya que podrían. La caída del aparato puede causar daños físicos o incluso la muerte. Si no va a utilizar el producto durante un período de tiempo prolongado, desconecte el cable de alimentación.
- Page 10 Compruebe que los siguientes elementos se incluyan con el monitor. Si falta algún elemento, Póngase en contacto con un distribuidor local Desempaque Tipo 1 Monitor y Soporte sencillo El programa MagicRotation no se puede suministrar porque el soporte básico no admite la función Pivot. Tipo 2 Monitor y Soporte giratorio Tipo 3...
-
Page 11: Parte Delantera
Monitor y Soporte deslizante Tipo 4 Monitor y Soporte HAS inferior Manual Guía de Instalación Rápida Cable Cable de señal Parte Delantera Manual del usuario, CD de instalación del Documento de garantía monitor, del software (no esta disponible en todas las localidades) software MagicTune™, Cordón eléctrico... - Page 12 Botón MENU [ ] Abre el menú OSD. También se usa para salir del menú OSD o volver al menú anterior. Botón MagicBright™ MagicBright™ es una nueva función que proporciona un entorno de visualización óptimo, de acuerdo con el contenido de la imagen que esté...
-
Page 13: Parte Posterior
parte superior izquierda de la pantalla que muestra el modo actual: la señal de entrada puede ser Analog, Digital.) Nota:Si se selecciona el modo Digital, se debe conectar el monitor con la tarjeta gráfica a través de un puerto DVI digital mediante el cable DVI.) "Auto"... - Page 14 Conexión del Monitor Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor. Conectar el cordón de suministro eléctrico del monitor a un tomacorriente cercano. Use una conexión apropiada para el ordenador. Usando el conector D-sub (analógico) en la tarjeta de vídeo.
- Page 15 Utilización del base Montaje del monitor Monitor y Parte inferior Soporte giratorio / Soporte deslizante Cómo montar una base Este monitor admite la base de montaje de 75 mm x 75 mm compatible con VESA. A. Tope del soporte...
- Page 16 Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación. Sitio web de Internet : http://www.samsung.com/ http://www.samsung.com/monitor http://www.sec.co.kr/monitor http://www.samsungmonitor.com.cn/ 1. Inserte el CD en la unidad de CD-ROM.
- Page 17 *Este controlador del monitor está bajo el Logotipo certificado MS, y su instalació causará daño a su sistema. El driver certificado será colocado en la Página Web del Monitor Samsung. http://www.samsung.com/. 5. La instalación del Controlador del Monitor está terminada.
- Page 18 Si aparece el mensaje “ Windows necesita… ” como se muestra en la ilustración siguiente, haga clic en " Continuar ". Este controlador del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema. El controlador certificado será puesto en la Página Web del Monitor Samsung. http://www.samsung.com/...
- Page 19 6. Haga clic en " Actualizar controlador… " en la pestaña " Controlador ". 7. Compruebe la casilla de verificación " Buscar el software del controlador en mi ordenador " y haga clic en " Elegir de la lista de controladores de dispositivos de mi ordenador ".
- Page 20 ® ® Sistema Operativo Microsoft Microsoft Windows 1. Inserte el CD en la unidad de CD-ROM. 2. Haga clic en " Inicio " - " Panel de Control " luego pulse el icono " Appearence ". 3. Haga clic en el icono " Visualización " y escoja la ficha " Configuración " luego haga clic en "...
- Page 21 5. Pulse " Actualizar Driver " y seleccione " Instalar de una lista o ." luego haga clic en el botón " Siguiente ". 6. Seleccione " No busque, yo voy a ..." luego haga clic en " Siguiente " y luego pulse " Retire el disco ".
- Page 22 Este controlador del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema. *El controlador certificado será colocado en la Página Web del Monitor Samsung. http://www.samsung.com/ 9. Pulse el botón " Cerrar " luego haga clic continuamente en el botón " OK ".
- Page 23 botón " Siguiente ". 10. Haga clic en el botón " Finalizar " luego en el botón " Cerrar ". Si ve la ventana " Firma Digital no Encontrada ", haga clic en el botón " Si ". Haga clic en el botón " Terminar " luego en el botón " Cerrar ". Sistema Operativo Microsoft 1.
- Page 24 Samsung Electronics en asociación con Korea Electronics y Telecommunications Research Institute (ETRI). Este sistema está disponible solamente para los monitores samsung y hace que el color de las imagenes del monitor sea el mismo que el de las imágenes impresas o escaneadas.
- Page 25 1. [ También se usa para salir del menú OSD o volver al menú anterior. 2. [ Ajustan elementos en el menú. 3. [ ] Activa un elemento del menú resaltado. 4. [ AUTO ] Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente.
- Page 26 Menú Cuando se pulsa el botón ' AUTO ', aparece la pantalla Ajuste automático, según se muestra en la pantalla animada del centro. Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente. (Disponible en modo Análogico solamente) Púlselo para que se ajuste automáticamente a la señal proveniente del PC.
- Page 27 Cuando se pulsa el botón MENU después de bloquear la pantalla OSD Menú Esta función bloquea la OSD para mantener los estados actuales de la configuración o para evitar que otras personas modifiquen la configuración actual. Bloqueo: Mantenga pulsado el botón del menú durante más de cinco segundos para activar la función de bloqueo de ajuste de la OSD.
- Page 28 MagicBright™ Menú Pulse otra vez el botón MagicBright™ y seleccione el modo deseado. MagicBright™ - cuatro modos distintos (Personal/Texto/Internet/Juego/Deporte/Película/Contraste dinám.) Brillo Menú Brillo Calibre el Luminosidad. Descripción Descripción...
- Page 29 SOURCE Menú Activa el indicador para reflejar la señal de entrada que se muestra SOURCE actualmente. Brillo Imagen MagicColor Color Grueso Imagen Idioma Configuraci? Fuente autom. imagen Información Imagen Descripción Contraste Control de Tono de color Gamma color Fino Nitidez Posición-H Posición-H Posición-V...
- Page 30 Menú Puede usar los menús en pantalla para cambiar la luminosidad según sus preferencias personales. Brillo [MENU → → Puede usar los menús en pantalla para cambiar el contraste según sus preferencias personales. (No está disponible en el modo MagicColor de Full Contraste (Completo) y Intelligent [MENU →...
- Page 31 Menú MagicColor es una nueva tecnología que Samsung ha desarrollado en exclusiva para mejorar la imagen digital, y para visualizar el color natural con más definición sin perder calidad de imagen. 1) Des. - Vuelve al modo original. 2) Demo - La pantalla anterior a la aplicación de MagicColor aparece en el lado derecho, y la pantalla posterior a la aplicación de MagicColor aparece en el lado...
- Page 32 Tamaño-H : Esta función es para ajustar el tamaño horizontal de la MagicZone. Tamaño-V : Esta función es para ajustar el tamaño vertical de la MagicZone. [MENU → , El tono del color se puede cambiar y se puede seleccionar uno de los cuatro modos: Frío, Normal, Cálido y Personal.
- Page 33 Menú Suprime las interferencias como las bandas verticales. El ajuste Grueso puede mover el área de la imagen de la pantalla. Puede volver a ubicarla en el centro mediante el Grueso menú Horizontal Control (Control horizontal). (Disponible en modo Análogico solamente) [MENU →...
- Page 34 Menú Puede seleccionar entre 9 idiomas. Idioma Nota : El lenguaje escogido afecta solamente el idioma de OSD. Esto no tiene efecto alguno en el funcionamiento de los software en el computador. [MENU → , → Puede cambiar la Posición-Horizontal donde aparece el menú...
- Page 35 Menú Seleccione Fuente autom. para que el monitor seleccione Fuente automáticamente el origen de señal. autom. [MENU → , → → Los parámetros de imagen (Color) se sustituyen con los valores Reinicio predeterminados de fábrica. imagen [MENU → , → →...
- Page 36 Menú Descripción Visualiza un origen de vídeo y un modo de pantalla en la pantalla OSD. Información [MENU → , → MENU]...
-
Page 37: Instalación
Instalación Inserte el CD de instalación en la unidad de CD-ROM. Haga clic en el archivo de instalación de MagicTune™ . Seleccione el Idioma (Language) de instalación, y haga clic en "Siguiente". Cuando aparezca la ventana del Asistente de InstallationShield, haga clic en "Next” (“Siguiente"). Seleccione"Acepto los términos del acuerdo de licencia"... - Page 38 El programa de MagicTune™ se puede quitar solamente usando la opción "Add/Remove Programs (Agregar o quitar programas)" desde Panel de control de Windows™. Siga los pasos siguientes para quitar MagicTune™ . Vaya a [Task Tray (Bandeja de sistema)] ' [Start (Inicio)] ' [Settings (Configuración)] y selecione [Control Panel (Panel de control)] en el menú.
- Page 39 Instalación 1. Inserte el CD de instalación en la unidad de CD-ROM. 2. Haga clic en el archivo de instalación de MagicRotation. 3. Seleccione el idioma de instalación y haga clic en "Siguiente". 4. Cuando aparezca la ventana del Asistente de InstallationShield, haga clic en "Siguiente". 5.
- Page 40 6. Seleccione una carpeta para instalar el programa MagicRotation. 7. Haga clic en "Instalar". 8. Aparece la ventana "Estado de la instalación".
- Page 41 9. Haga clic en "Finalizar". Debe rearrancar el sistema para que MagicRotation funcione correctamente. 10. Cuando la instalación haya terminado, el icono ejecutable de MagicRotation aparecerá en el escritorio. Problemas en la instalación La instalación de MagicRotation puede verse afectada por factores como el cable del vídeo, la placa base y el entorno de red.
- Page 42 2. Si en algunas aplicaciones como Windows Media Player o Real Player no se ven los vídeos correctamente con una orientación de 90, 180 y 270, siga estos pasos: Cierre la aplicación. Seleccione la orientación (90, 180 o 270) en la que desee ver la aplicación. Vuelva a iniciar la aplicación.
- Page 43 Visite el sitio web de MagicRotation para conseguir asistencia técnica para MagicRotation, conocer las preguntas habituales y obtener las actualizaciones del software. * Windows™ es una marca comercial registrada de Microsoft Corporation, Inc.
- Page 44 Lista de chequeo Antes de llamar a un centro de servicio, revise la información proporcionada en esta sección para ver si puede resolver el problema usted mismo. Si necesita ayuda, llame por teléfono al número que figura en el documento de garantía, informaciones o contáctese con el vendedor Síntomas Revisar la lista...
- Page 45 No hay imagen en la pantalla. El indicador de suministro de energía está parpadeando en intervalos de un segundo? El monitor está conectado mediante el cable de DVI? No se puede ver Ha bloqueado el Menú Visualización en Visualización en Pantalla Pantalla(OSD).
- Page 46 Si tiene algún tipo de problema con la tarjeta gráfica, visite nuestro sitio web para comprobar la lista de tarjetas gráficas compatibles. http://www.samsung.com/monitor/magictune Descargue la última versión del programa. http://www.samsung.com/monitor/magictune. contáctese con un centro de servicio...
- Page 47 Q & A Pregunta Cómo se puede cambiar la frecuencia? Cómo se puede regular la resolución? Cómo se puede poner la función Ahorro de Energía? Cómo se puede limpiar el Tubo de imagen/Panel LCD? Investigación del dispositivo de Autoprueba Chequear el dispositivo de Autoprueba Se provee un dispositivo de autoprueba que permite inspeccionar la función apropiada del monitor.
- Page 48 Este cuadro aparece durante el funcionamiento normal si el cable del vídeo se desconecta o daña. 4. Apague el monitor y vuelva a conectar el cable del vídeo; a continuación encienda el PC y el monitor. Si la pantalla del monitor permanece en blanco después de seguir el procedimiento anterior, compruebe que la controladora de vídeo, el PC y el monitor funcionen correctamente.
- Page 49 Especificaciones generales Especificaciones generales Nombre del Modelo SyncMaster 740BPlus Panel LCD Tamaño 17,0 pulgadas de diagonal (43 cm) Area de Presentación 337,92 mm (H) x 270,336 mm (V) Distancia entre Pixels 0,264 mm (H) x 0,264 mm (V) Sincronización Horizontal...
- Page 50 Dimensiones (P x A x D) / Peso (Soporte giratorio) 366,0 x 391,2 x 200,0 mm / 14,4 x 15,4 x 7,9 pulgadas / 4,7 kg (Con soporte) / 10,4 lbs Dimensiones (P x A x D) / Peso (Soporte deslizante) 366,0 x 391,2 x 200,0 mm / 14,4 x 15,4 x 7,9 pulgadas / 4,7 kg (Con soporte) / 10,4 lbs Dimensiones (P x A x D) / Peso (Soporte HAS inferior) 366,0 x 351,4 x 200,0 mm / 14,4 x 13,8 x 7,9 pulgadas / 4,8 kg (Con soporte) / 10,6 lbs...
- Page 51 56,250 60,317 75,000 72,188 60,004 70,069 75,029 75,000 60,020 75,025 energia) Negro Negro Menos de 0 Vac) ® y con Partner, SAMSUNG ha Polaridad Reloj de sincronizada (H/V) 25,175 25,175 28,322 30,240 57,284 100,00 31,500 31,500 36,000 40,000 49,500 50,000...
- Page 52 Frecuencia H El tiempo para escanear una línea que conecta horizontalmente el lado derecho de la pantalla al lado izquierdo es llamado Ciclo Horizontal y el número inverso del Ciclo Horizontal es llamado Frecuencia H. Unidad kHz Frecuencia V A semejanza de una lámpara fluorescente, la pantalla tiene que repetir la misma imagen muchas veces por segundo para mostrar una imagen al usuario.
- Page 53 Especificaciones generales Especificaciones generales Nombre del Modelo SyncMaster 940BPlus Panel LCD Tamaño 19,0 pulgadas de diagonal (48 cm) Area de Presentación 376,32 mm (H) x 301,056 mm (V) Distancia entre Pixels 0,294 mm (H) x 0,294 mm (V) Sincronización Horizontal 30 ~ 81 kHz Vertical 56 ~ 75 Hz...
- Page 54 Dimensiones (P x A x D) / Peso (Soporte giratorio) 407,6 x 408,0 x 200,0 mm / 16,0 x 16,1 x 7,9 pulgadas / 5,55 kg (Con soporte) / 12,2 lbs Dimensiones (P x A x D) / Peso (Soporte deslizante) 407,6 x 408,0 x 200,0 mm / 16,0 x 16,1 x 7,9 pulgadas / 5,7 kg (Con soporte) / 12,6 lbs Dimensiones (P x A x D) / Peso (Soporte HAS inferior) 407,6 x 368,2 x 200,0 mm / 16,0 x 14,5 x 7,9 pulgadas / 5,8 kg (Con soporte) / 12,8 lbs...
- Page 55 56,250 60,317 75,000 72,188 60,004 70,069 75,029 75,000 60,020 75,025 energia) Negro Negro Menos de 0 Vac) ® y con Partner, SAMSUNG ha Polaridad Reloj de sincronizada (H/V) 25,175 25,175 28,322 30,240 57,284 100,00 31,500 31,500 36,000 40,000 49,500 50,000...
- Page 56 Frecuencia H El tiempo para escanear una línea que conecta horizontalmente el lado derecho de la pantalla al lado izquierdo es llamado Ciclo Horizontal y el número inverso del Ciclo Horizontal es llamado Frecuencia H. Unidad kHz Frecuencia V A semejanza de una lámpara fluorescente, la pantalla tiene que repetir la misma imagen muchas veces por segundo para mostrar una imagen al usuario.
- Page 57 Contacte con SAMSUNG WORLDWIDE Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención al Cliente U.S.A 1-800-SAMSUNG (7267864) CANADA 1-800-SAMSUNG (7267864) MEXICO 01-800-SAMSUNG (7267864) ARGENTINE 0800-333-3733 BRAZIL 4004-0000 CHILE 800-726-7864 (SAMSUNG)
- Page 58 030-6227 515 3260 SAMSUNG(7267864) FRANCE (€ 0,15/min) GERMANY 01805 - 121213 (€ 0,14/Min) HUNGARY 06-80-SAMSUNG (7267864) ITALIA 800 SAMSUNG (7267864) LUXEMBURG 0032 (0)2 201 24 18 NETHERLANDS 0900 20 200 88 (€ 0,10/Min) NORWAY 815-56 480 POLAND 0 801 801 881...
- Page 59 1800-29-3232, 02-689-3232 TAIWAN 0800-329-999 VIETNAM 1 800 588 889 SOUTH AFRICA 0860 7267864 (SAMSUNG) 800SAMSUNG (7267864) U.A.E 8000-4726 Téminos Dot Pitch (Ancho de Punto) La imagen en el monitor está compuesta de puntos de color rojo, verde y azul. Mientras más cercanos estén, mejor será...
- Page 60 Está estrictamente prohibida la reproducción de este manual, por cualquier medio, sin el permiso escrito de Samsung electronics Co., Ltd . Samsung electronics Co., Ltd. no será responsable de los errores incurridos aquí o de los daños consiguientes o incidentales relacionados con el suministro, interpretación o uso de este material.
- Page 61 MÉXICO IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864 EXPORTADO POR: Samsung Electronics CO.,LTD. 416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea...
-
Page 62: Información De Producto (Libre De Retención De Imágenes)
INFORMACIÓN de PRODUCTO (Libre de retención de imágenes) Los monitores de LCD y las TV pueden tener retención de la imagen al cambiar desde una imagen a otra, especialmente después de visualizar una imagen inmóvil durante mucho tiempo. Esta guía describe el uso correcto de los productos LCD para protegerlos contra la retención de imágenes. - Page 63 Configuración recomendada: Colores brillantes con poca diferencia en luminiscencia - Cambiar el color de los caracteres y el color del fondo cada 30 minutos Ejemplo) - Cada 30 minutos, cambiar los caracteres con el movimiento. Ejemplo) La mejor manera de proteger el monitor frente a la retención de imágenes es configurar el PC o el sistema para usar un programa protector de pantalla cuando no se está...
- Page 64 Este monitor LCD cumple con la norma ISO13406-2, Sin píxeles defectuosos, de Clase II.
- Page 65 Eliminación correcta de este producto (material eléctrico y electrónico de descarte) - Europa solamente (Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos) La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá...
