Sony HFBK-TS1 Operation Manual

i.LINK (HDV) INTERFACE BOARD
HFBK-TS1
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
• ご使用にあたっては、設置先の機器に付属のオペレーションマニュア
ルの「安全のために」 をよくお読みください。
• 装着のしかたは、設置先の機器に付属のオペレーションマニュアルの
「オプション基板の装着」をご覧ください。
For installation instructions, refer to "Mounting an Optional
Board" in the Operation Manual supplied with the product in
which this board is to be mounted.
Pour les instructions d'installation, reportez-vous à « Montage
d'une carte en option » dans le Mode d'emploi livré avec le
produit dans lequel installer la carte.
OPERATION MANUAL
[Japanese/English/French]
For the customers in the USA
This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable
protection against harmful interference when the equipment is
operated in a commercial environment. This equipment
generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction manual,
may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to
cause harmful interference in which case the user will be
required to correct the interference at his own expense.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority to
operate this equipment.
The shielded interface cable recommended in this manual must
be used with this equipment in order to comply with the limits for
a digital device pursuant to Subpart B of Part 15 of FCC Rules.
This device complies with part 15 of FCC Rules.
Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device
must accept any interference received, including interference
that may cause undesired operation.
Sony Corporation  2005
Printed in Japan 2005.10.13
3-990-338-01(2)
For customers in Canada
This Class A digital apparatus complies with Canadian ICES-
003.
Pour les utilisateurs au Canada
Cet appareil numèrique de la classe A est conforme à la norme
NMB-003 du Canada.
For the customers in Europe
This product with the CE marking complies with the EMC
Directive (89/336/EEC) issued by the Commission of the
European Community.
Compliance with this directive implies conformity to the following
European standards:
• EN55103-1: Electromagnetic Interference (Emission)
• EN55103-2: Electromagnetic Susceptibility (Immunity)
This product is intended for use in the following Electromagnetic
Environment(s):
E1 (residential), E2 (commercial and light industrial),
E3 (urban outdoors) and E4 (controlled EMC environment, ex.
TV studio).
Pour les clients européens
Ce produit portant la marque CE est conforme à la Directive sur
la compatibilité électromagnétique (EMC) (89/336/CEE) émise
par la Commission de la Communauté Européenne.
La conformité à cette directive implique la conformité aux
normes européennes suivantes:
• EN55103-1: Interférences électromagnétiques (émission)
• EN55103-2: Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements
électromagnétiques suivants:
E1 (résidentiel), E2 (commercial et industrie légère),
E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex.
studio de télévision).
i.LINK は、ソニー株式会社の商標です。
HDV は、ソニー株式会社と日本ビクター株式会社の商標です。
i.LINK is a trademark of Sony Corporation.
HDV is a trademark of Sony Corporation and Victor Company of
Japan, Ltd.
i.LINK est une marque de commerce de Sony Corporation.
HDV est une marque de commerce de Sony Corporation et
Victor Company of Japan, Ltd.
日本語
概要
HFBK-TS1は、 以下の機器に装着して使用するオプシ ョ ンボー ドです。
•
HDカメ ライ ンターフェースユニッ トHFU-X310
•
HD 3CCDカラービデオカメ ラBRC-H700
•
HD オプチカルマルチプレ ックスユニッ トBRU-H700
装着した機器に接続したカラービデオカメ ラからの映像を、 HDV規格
の1080i方式に変換して、 デジタルイ ンターフェースの i.LINKを通して
出力します。 AUDIO 端子から音声を入力する こ と もできます。

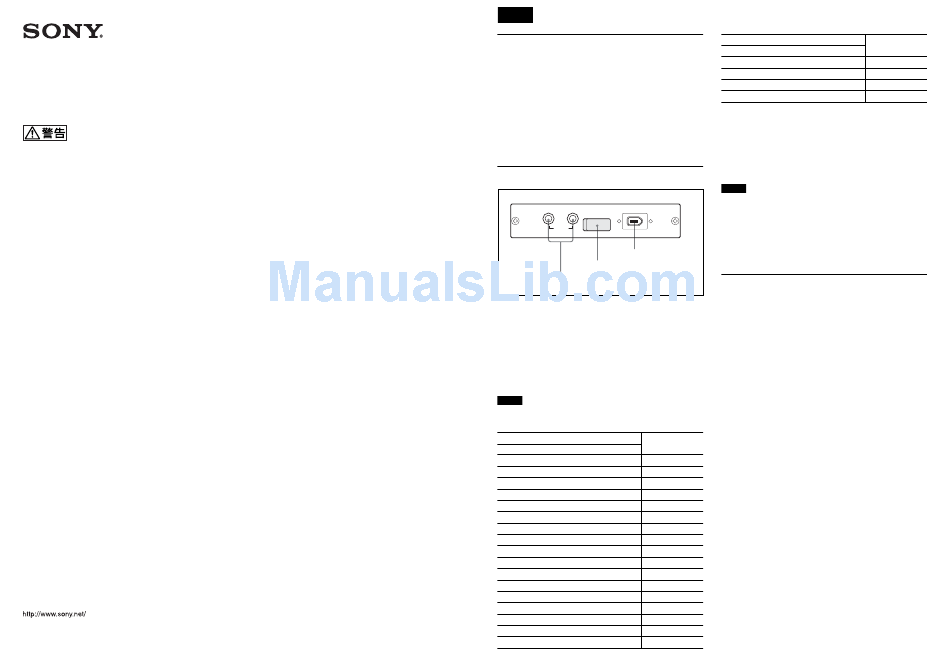

各部の名称と働き
i.LINK (HDV) OUT
R L
AUDIO
HFBK-TS1
3 i.LINK (HDV) OUT 端子
2 DIPスイ ッチ (カバー内）
1 AUDIO 端子
1 AUDIO （オーディオ入力） 端子 （ピンジャック）
アナログオーディ オ入力です。 DIPスイ ッチでオーディ オ信号の遅延量
を設定でき ます。
DIP
2 スイッチ
オーディ オ信号の遅延量を設定します。 映像と音声を合わせる （リ ップ
シンク） ために使用でき ます。
ご注意
装着した機器の電源を切ってからDIPスイ ッチを切り換えてく ださい。
スイッチ設定
遅延量
SW1 SW2 SW3 SW4 SW5
OFF OFF OFF OFF OFF 0 msec （工場設定）
ON OFF OFF OFF OFF 24 msec
OFF ON OFF OFF OFF 48 msec
ON ON OFF OFF OFF 72 msec
OFF OFF ON OFF OFF 96 msec
ON OFF ON OFF OFF 120 msec
OFF ON ON OFF OFF 144 msec
ON ON ON OFF OFF 168 msec
OFF OFF OFF ON OFF 192 msec
ON OFF OFF ON OFF 216 msec
OFF ON OFF ON OFF 240 msec
ON ON OFF ON OFF 264 msec
OFF OFF ON ON OFF 288 msec
ON OFF ON ON OFF 312 msec
OFF ON ON ON OFF 336 msec
ON ON ON ON OFF 360 msec
OFF OFF OFF OFF ON 384 msec
スイッチ設定
遅延量
SW1 SW2 SW3 SW4 SW5
ON OFF OFF OFF ON 408 msec
OFF ON OFF OFF ON 432 msec
ON ON OFF OFF ON 456 msec
OFF OFF ON OFF ON 480 msec
6 7 8
スイッチ 、 、
機能しません。工場設定(OFF） のままで使用してく ださい。
i.LINK (HDV) OUT i.LINK 6
3 端子 （ ピン）
i.LINK （HDV） の出力用です。
ご注意
•
i.LINK (HDV) OUT端子の電源ピンは使用しません。 i.LINK (HDV)
OUT 端子で接続された機器に電源は供給できません。
• i.LINKケーブルで本機と接続でき る機器は 1 台のみです。
• 接続する機器の特性や仕様によっては、操作やデータのやり と りが
できない場合があ り ます。
仕様
一般
電源 +12 V DC、 400 mA (装着した機器よ り供給）
動作温度 5℃∼ 40℃
保存温度 –20℃∼ +60℃
保存湿度 20% ∼ 90% (相対湿度、結露なし）
外形寸法 134×26.2×112.8 mm（幅 / 高さ/ 奥行き）
(端子部および取り付けネジ部含まず）
質量 約 0.16 kg
入力端子
AUDIO (ステレオ) ピンジャ ッ ク （2）
イ ンピーダンス ：11 k Ω、不平衡
最大レベル： 2 Vrms
出力端子
i.LINK (HDV) OUT 6ピン （1） 、 IEEE1394 準拠、 S100
推奨 i.LINKケーブル：VMC-IL4615B
推奨接続機器：ソニーの i.LINK (HDV) 対応
機器 (VAIOを除く ）
付属品
オペレーシ ョ ンマニュアル（1）
本機の仕様および外観は、 改良のため予告なく 変更する こ とがあ り ま
すが、 ご了承く ださい。
