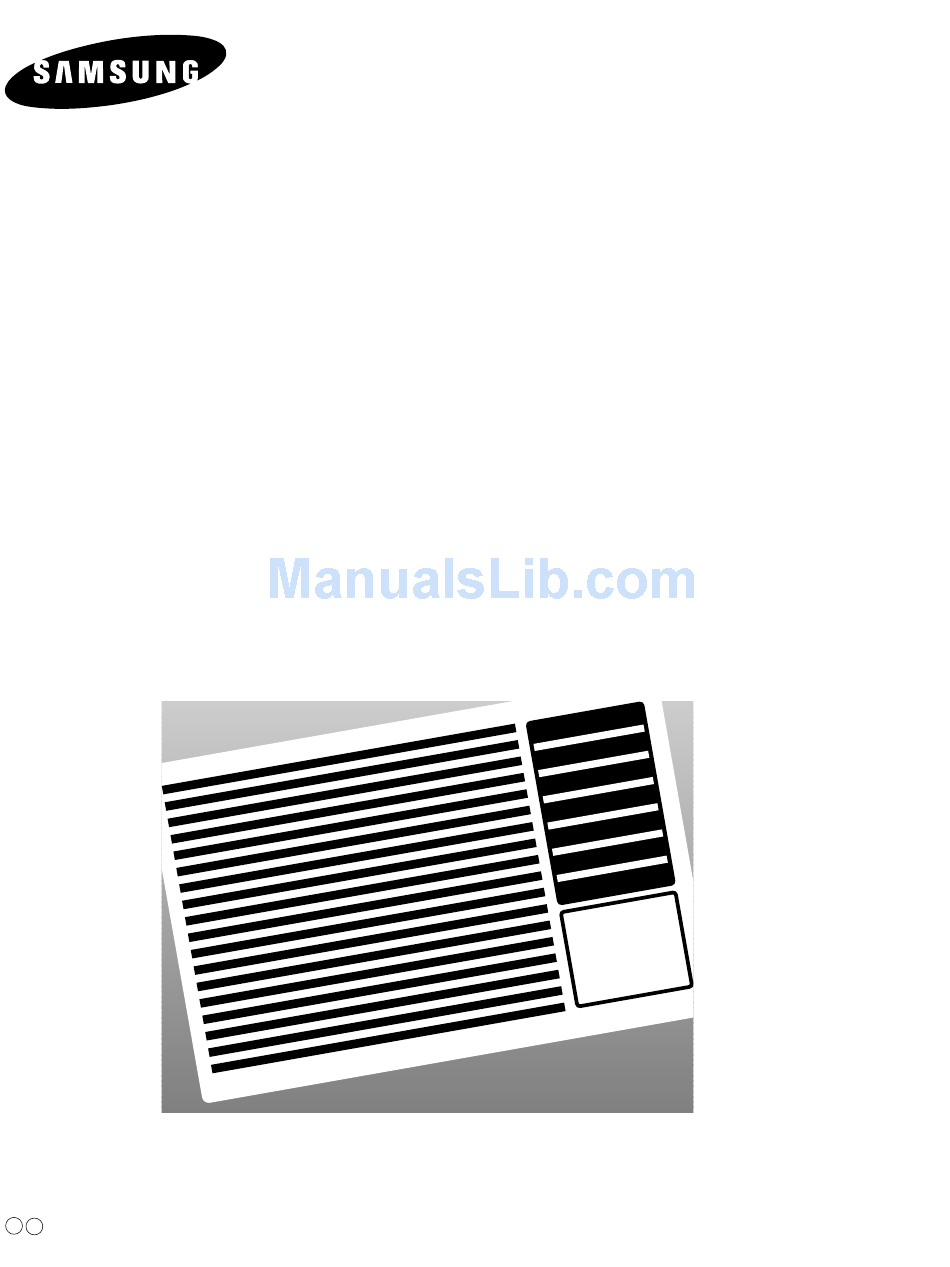

- Page 1 AIRE ACONDICIONADO PARA HABITACIONES DB98-04345A(1) MANUAL DE INSTRUCCIONES AW0560A AW0660A TIPO VENTANA (ENFRIAMIENTO)
-
Page 2: Precauciones De Seguridad
Precauciones de Seguridad Las siguientes precauciones de seguridad deberán ser tomadas cuando usted esté utilizando su aire acondicionado. 1 La unidad debe estar conectado dentro del circuito independiente. El aire acondicionado deberá instalarse de acuerdo con las regulaciones nacionales de alambrados y las regulaciones de seguridad cuando sean aplicables. -
Page 3: Table Of Contents
Contenido REPARANDO CONDICIONADO Precauciones de Seguridad ... Descripción de cada Componente ... Control remoto - Botones ... Preparandose para Empezar ... Colocación de las pilas del control remoto ... PERANDO CONDICIONADO Enfriando su Habitación ... Ventilando su Habitación ... Ajustando la Dirección de la Corriente de Aire Horizontal ... 10 ROGRAMACIÓN DEL CONDICIONADOR DE Ajustar el Tiempo para Encender ... -
Page 4: Descripción De Cada Componente
Descripción de cada Componente El diseño y la configuración están sujetos al cambio según el modelo. Guías del flujo de aire interiores (orientación derecha/izquierda) Salida del aire Guías del flujo de aire exteriores Indicador del ahorro de la energía Botón de ahorro de la energía Botón de ajuste del temporizador... -
Page 5: Control Remoto - Botones
Control Remoto - Botones Botón de ajuste del temporizador Botón de ajuste de la función Tiempo Dormido Botones de selección del modo de funcionamiento Botón de ahorro de la energía Botones de ajuste de la temperatura Botones de ajuste de la velocidad del velocidad Botón ON/OFF (encendido/apagado) -
Page 6: Preparandose Para Empezar
Preparandose para Empezar Ud. acaba de comprar el aire acondicionador de Samsung tipo ventana el cual debe ser instalado siguendo las instruciones del dueño. Las instrucciones del propietario contienen información muy valiosa sobre como usar su aire acondicionado. Por favor tomese tiempo para leer estas instrucciones ya que le ayudarán a aprovechar al máximo las características de la unidad. -
Page 7: Colocación De Las Pilas Del Control Remoto
Colocación de las pilas del control remoto Deberá insertar o cambiar las pilas del control remoto: Al adquirir el aire acondicionador Si el control remoto no funciona correctamente Use dos baterias de tipo AAA, LR03 1.5V. No use baterias antiguas o dos baterias de diferente clase. Las baterias provablemente se descargara por absoluto después de 12 meses, aunque no lo hayan usado actualmente. -
Page 8: Enfriando Su Habitación
Enfriando su Habitación Control Remoto Panel de Control Deberá seleccionar el modo COOL (refrigeración) si desea ajustar la temperatura de refrigeración o la velocidad del ventilador. Oprima el botón (On/Off). Resultado: El acondicionador de aire se enciende en el modo en que se utilizó... -
Page 9: Ventilando Su Habitación
Ventilando su Habitación Si quiere proporcionar la ciraculación del aire sin refrigeración, puede utilizar el modo de Fan(Ventilador). Si es necesario, pulse el botón (On/Off). Resultado: El acondicionador de aire se enciende en el modo en que se utilizó la unidad por última vez. La unidad emite dos bipidos. -
Page 10: Ajustando La Dirección De La Corriente De Aire Horizontal
Ajustando la Dirección de la Corriente de Aire Horizontal Dependiendo de la posición de la unidad en su cuarto, puede ajustar la orientación de los filos de la corriente de aire sobre la unidad. Ajuste los filos de la corriente de aire a la posición deseada, empujándolos de un lado a otro. -
Page 11: Ajustar El Tiempo Para Encender
Ajustar el Tiempo para Encender Para encender el marcador de tiempo no le permite a Ud. encender el aire acondicionador automáticamente después de dar un periodo de tiempo. Podrá elegir el Tiempo para Encender sólamente cuando el aire acondicionador está apagado. -
Page 12: Ajustar El Tiempo Para Apagar
Ajustar el Tiempo para Apagar Control Remoto Panel de Control Para apagar el marcador de tiempo no le permite a Ud. apagar el aire acondicionador automáticamente después de dar un periodo de tiempo. Puede elejir el temporizador de “Off” sólo cuando el aire- condicionador funcione en el modo de refrigeración. -
Page 13: Ajuste De La Función Tiempo Dormido
Ajuste de la Función Tiempo Dormido La función Tiempo Dormido (temporizador de desconexión automática) se utiliza cuando se está refrigerando o calentando la habitación y desconectar el acondicionador después de transcurrir ocho horas. Si desea desconectar la unidad a una hora determinada, consulte la páhina 12. Asegure que seleccione cualquier modo COOL. -
Page 14: Seleccionar El Modo De Energía De Ahorro
Selecionar el Modo de Energía de Ahorro Control Remoto Panel de Control Si desea ahorra la energía para el uso de su aire acondicionador, puede seleccionar el modo de ahorro para energía usando el botón de Energy Para selecionar el modo de ahorro de energía, oprima el botón de Energy Saving en el control remoto o unidad una o más veces hasta que relampague el remoto o unidad otra ves. -
Page 15: Rangos De Temperatura Y Humedad
Rangos de Temperatura y Humedad La siguiente tabla indica los rangos de temperatura y humedad en los que se puede utilizar el acondicionador de aire. Modo Temperatura interior Refrigeración 70°F a 90°F aprox. Si se utiliza el acondicionador con... Entonces... Temperaturas más altas La función de protección automática se activará... -
Page 16: Limpiando Su Aire Acondicionado
Limpiando su Aire Acondicionado Asegurese de limpiar periodicamente el filtro para usar y mantener el aire acondicionado en buenas condiciones por un largo periodo de tiempo. Cuando limpie el aire acondicionado, apague y desconecte el enchufe. Agarred la llave sobre el filtro y tírela hacia arriba y fuera. Remueva toda la suciedad del filtro de aire con una aspiradora y un cepillo. -
Page 17: Resolviendo Problemas Comunes
11~13. Cuando se utiliza el Ventile bien la habitación. acondicionador, se producen olores Especificaciones Técnicas Diseño y especificaciones pueden cambiar sin previo aviso. Modelo Energía AW0560A 115V~, 60Hz AW0660A (On/Off) en el control remoto o en la unidad... -
Page 18: Instalacion
Instalación 22" a 36" 12 7/8" min Antes de la instalación, fabor de leer cuidadosamente los siguentes procesos de instrucciones de INSTALACION. En orden despues de considerar la area de insta- lación de la manguera de desagüe. El manufactor no tomara la responsabilidad de los accidentes causados si el aire acondicionador no esta instalado firme- mente o seguro, durante la instalación o en el uso del produc- to. - Page 19 Instalación en ventana Herramientas necesarias Desatornillador de cruz Regla o cinta métrica Llava inglesa a justable Làpiz Ti jeras Piezas provistas Tipo Nombre de la pieza Cant Tipo Tornillo largo de madera (5X16) Tornillo (4X10) Soporte de la ventana Instale el canal superior con tres tornillos Tipo B provistos. Los huccos del tornillo son de dos medidas diferentes para cada canal correspondiente, pequeños y altos.
- Page 20 Instalación (Cont.) 1/4" Tornillos tipo “A” Soporte de la ventana(Tipo “C”) Tornillos tipo “A” Pegue en la ventana la cinta adhesiva obturadora. 4-1 Corte la cinta obturadora de espuma con respaldo adhesivo a la medida del ancho de la ventana. 4-2 Quite el respaldo de la cinta obturadora y pegue ésta al lado de abajo de la ventana inferior.
- Page 21 Instale la junta de la ventana. Corte la junta de espuma a la medida del ancho de la ventana e insértela entre el marco de la ventana y el cristal para evitar que el aire y los insectos entren en la habitación. Chequear por si hay algun descape de aire y los asientos.
- Page 22 Instalación (Cont.) La separaci ó n de la rejilla frontal Si necesita remover la rejilla frontal para reemplazar siga los pasos de abajo. Elimine el tornillo que sujeta la verja en su lugar. Remueva la cinta de etiqueta antes de sacar hacia afuera, si es necesario.
- Page 23 Memo...
- Page 24 SAMSUNG or SAMSUNG's authorized service center. SAMSUNG will repair or replace any part found to be defective at no charge, as stipulated herein, with new or reconditioned parts during the limited warranty period specified above. To request warranty service, the purchaser must contact SAMSUNG for problem determination and service procedures.
