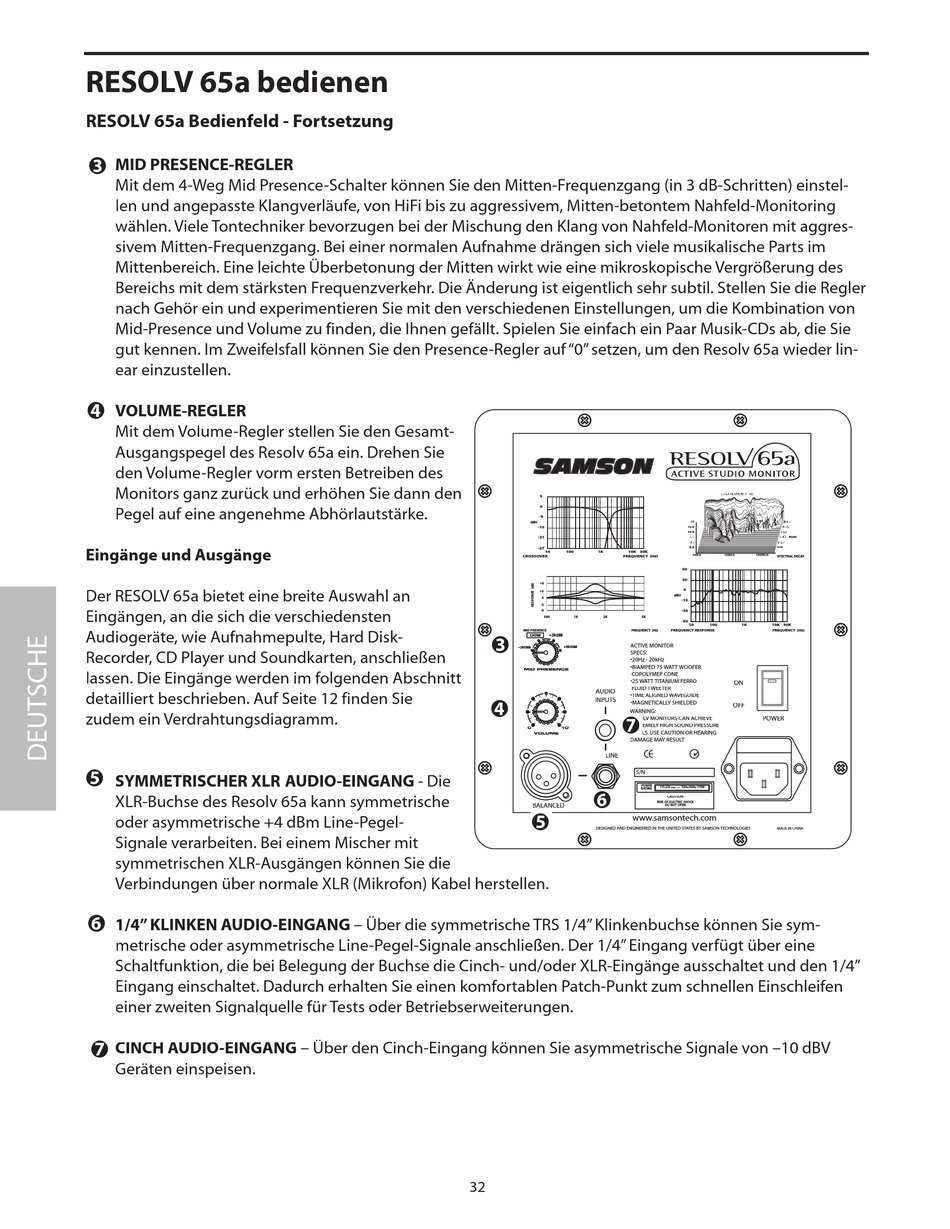

RESOLV 65a bedienen
RESOLV 65a Bedienfeld - Fortsetzung
3 MID PRESENCE-REGLER
Mit dem 4-Weg Mid Presence-Schalter können Sie den Mitten-Frequenzgang (in 3 dB-Schritten) einstel-
len und angepasste Klangverläufe, von HiFi bis zu aggressivem, Mitten-betontem Nahfeld-Moni toring
4
1 2
wählen. Viele Tontechniker bevorzugen bei der Mischung den Klang von Nahfeld-Monitoren mit aggres-
sivem Mitten-Frequenzgang. Bei einer normalen Aufnahme drängen sich viele musikalische Parts im
Mittenbereich. Eine leichte Überbetonung der Mitten wirkt wie eine mikroskopische Vergrößer ung des
Bereichs mit dem stärksten Frequenzverkehr. Die Änderung ist eigentlich sehr subtil. Stellen Sie die Regler
nach Gehör ein und experimentieren Sie mit den verschiedenen Einstellungen, um die Kombination von
Mid-Presence und Volume zu finden, die Ihnen gefällt. Spielen Sie einfach ein Paar Musik-CDs ab, die Sie
gut kennen. Im Zweifelsfall können Sie den Presence-Regler auf "0" setzen, um den Resolv 65a wieder lin-
3
ear einzustellen.
5
4
VOLUME-REGLER
2
Mit dem Volume-Regler stellen Sie den Gesamt-
Ausgangspegel des Resolv 65a ein. Drehen Sie
den Volume-Regler vorm ersten Betreiben des
Monitors ganz zurück und erhöhen Sie dann den
Pegel auf eine angenehme Abhör lautstärke.
Eingänge und Ausgänge
Der RESOLV 65a bietet eine breite Aus wahl an
Eingängen, an die sich die verschiedensten
Audiogeräte, wie Aufnahme pulte, Hard Disk-
Recorder, CD Player und Soundkarten, anschlie ßen
lassen. Die Eingänge werden im folgenden Abschnitt
detailliert beschrieben. Auf Seite 12 finden Sie
zudem ein Verdrahtungsdiagramm.
5
SYMMETRISCHER XLR AUDIO-EINGANG - Die
XLR-Buchse des Resolv 65a kann symmetrische
4
oder asymmetrische +4 dBm Line-Pegel-
Signale verarbeiten. Bei einem Mischer mit
symmetrischen XLR-Ausgängen können Sie die
Verbindungen über normale XLR (Mikrofon) Kabel herstellen.
6 7
1/4" KLINKEN AUDIO-EINGANG – Über die symmetrische TRS 1/4" Klinkenbuchse können Sie sym-
metrische oder asymmetrische Line-Pegel-Signale anschließen. Der 1/4" Eingang verfügt über eine
Schaltfunktion, die bei Belegung der Buchse die Cinch- und/oder XLR-Eingänge ausschaltet und den 1/4"
Eingang einschaltet. Dadurch erhalten Sie einen komfortablen Patch-Punkt zum schnellen Einschleifen
einer zweiten Signalquelle für Tests oder Betriebserweiterungen.
CINCH AUDIO-EINGANG – Über den Cinch-Eingang können Sie asymmetrische Signale von –10 dBV
6 7
Geräten einspeisen.
