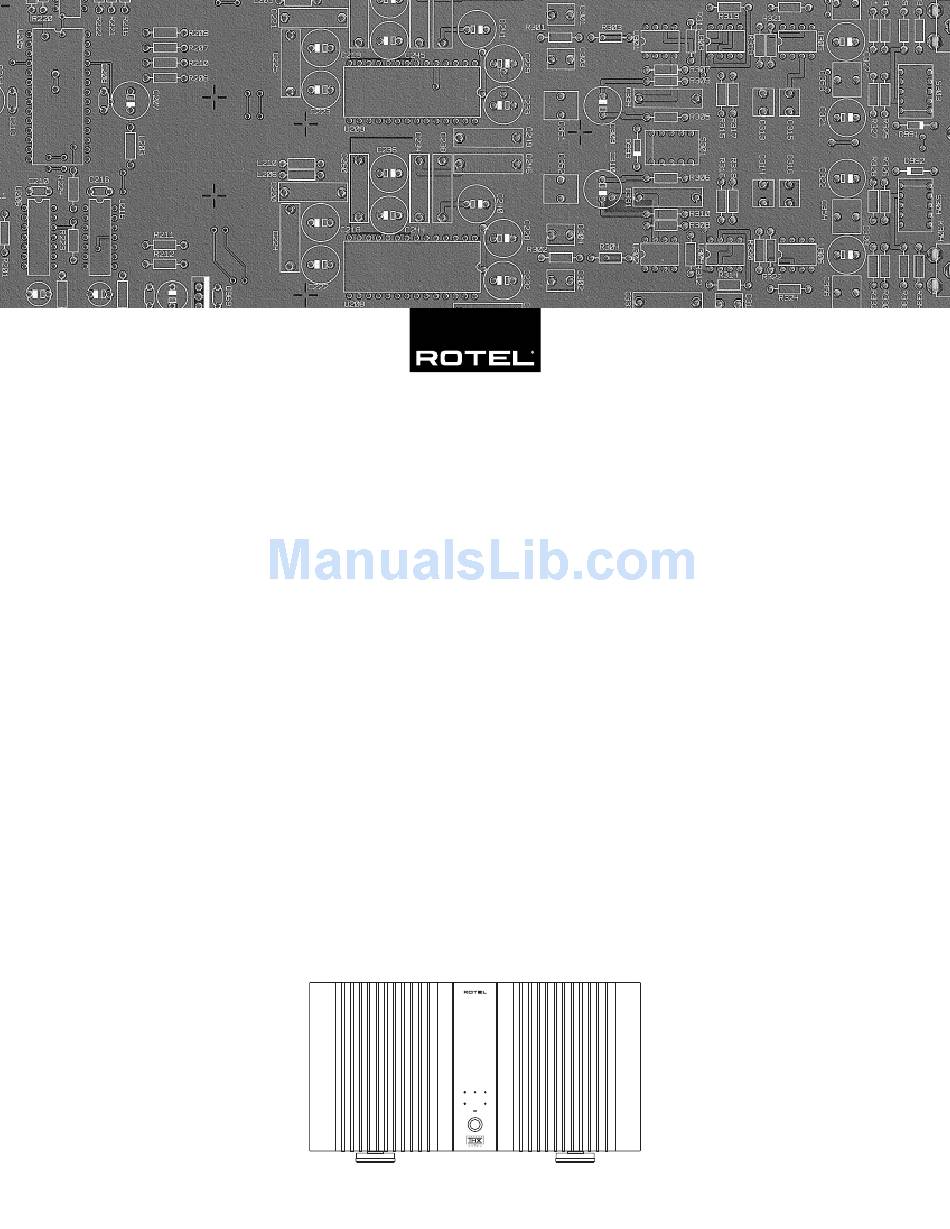

Owner’s Manual Manuel d’utilisation Bedienungsanleitung Manuale di Istruzioni Manual de Instrucciones Gebruiksaanwijzing RMB-1095 Five Channel Power Amplifier Amplificateur de Puissance Cinq Canaux Fünfkanal-Endstufe Finale di Potenza a Cinque Canali Etapa de Potencia de Cinco Canales Vijf Kanaals Eindversterker FIVE CHANNEL POWER AMPLIFIER RMB-1095 PROTECTION... - Page 2 RMB-1095 Five Channel Power Amplifier WARNING: There are no user serviceable parts in- side. Refer all servicing to qualified service person- nel. WARNING: To reduce the risk of fire or electric shock, do not expose the unit to moisture or water. Do not allow foreign objects to get into the enclosure.
-
Page 3: Figura 1: Controles Y Conexiones

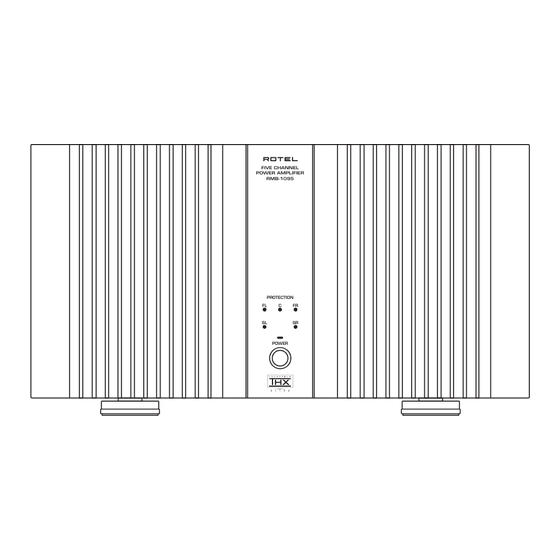

Figure 1: Controls and Connections Commandes et branchements Bedienelemente und Anschlüsse Controlli e collegamenti Controles y Conexiones De bedieningsorganen en aansluitingen SURROUND RIGHT UNBALANCED BALANCED POWER AMPLIFIER MODEL NO. RMB-1095 POWER CONSUMPTION: 800W SURROUND RIGHT FIVE CHANNEL POWER AMPLIFIER RMB-1095 PROTECTION POWER INPUTS... -
Page 4: La Conexión De Cajas Acústicas
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. 4 OHMS MINIMUM SPEAKERS SURROUND RIGHT FRONT RIGHT CENTER CENTER PREAMPLIFIER OR SIGNAL PROCESSOR ROTEL RMB-1095 FRONT LEFT SURROUND LEFT UNBALANCED BALANCED UNBALANCED BALANCED 12V TRIGGER SERIAL NO. M a n u f a c u r e d u n d e r l i c e n s e f r o m L u c a s f i l m L t d . -
Page 5: Figura 3: Entradas Balanceadas
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. 4 OHMS MINIMUM SPEAKERS FRONT RIGHT CENTER PREAMPLIFIER OR SIGNAL PROCESSOR FRONT LEFT SURROUND LEFT ROTEL RMB-1095 FRONT LEFT SURROUND LEFT UNBALANCED BALANCED UNBALANCED BALANCED 12V TRIGGER SERIAL NO. M a n u f a c u r e d u n d e r l i c e n s e f r o m L u c a s f i l m L t d . -
Page 6: Table Of Contents
Their comments keep the company true to its goal – the pursuit of equipment that is musi- cal, reliable and affordable. All of us at Rotel thank you for buying this product and hope it will bring you many hours of enjoyment. -
Page 7: Placement
Do not attempt to perform this conversion yourself. Opening the enclosure of the RMB-1095 exposes you to danger- ous voltages. Consult a qualified technician or the Rotel factory service department for information. English If you are going to be away from home for... -
Page 8: Protection Circuitry
In prac- tice, very few loudspeakers will present any problems for the RMB-1095. See your autho- rized Rotel dealer if you have any questions. Speaker Wire Selection Use insulated two-conductor stranded wire to connect the RMB-1095 to the speakers. The... -
Page 9: Connecting The Speakers
Dimensions (W x H x D) Weight (net) All specifications are accurate at the time of printing. Rotel reser ves the right to make improvements without notice. THX and the THX logo are trademarks of Lucasfilm Ltd. All rights reserved. English... -
Page 10: Au Sujet De Rotel
Spécifications ... 14 Au sujet de Rotel C’est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de trente ans. Pendant toutes ces années, leur passion ne s’est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils présentant un... - Page 11 équipée de transformateurs toriques et de composants de premier choix, ainsi que le principe de conception Rotel « Bal- anced Design » garantissent des performances sonores remarquables. Sa très haute capacité en courant permet au RMB-1095 d’alimenter les enceintes acoustiques les plus difficiles, même celles d’une impédance de seulement...
-
Page 12: Mise Sous Tension
Elle nécessite une intervention in- terne présentant des risques d’électrocution si certaines précautions ne sont pas respectées Consultez directement un revendeur agréé Rotel pour connaître la procédure à suivre. Si vous vous absentez pendant une longue période (un mois ou plus), nous vous conseillons de débrancher la prise murale... - Page 13 Si vous utilisez un préamplificateur ou processeur Surround haut de gamme équipé de sorties symétriques par prises type XLR, préférez ce type de connexion de qualité supérieure. Renseignez-vous auprès de votre revendeur agréé Rotel pour le choix des câbles adéquats. Branchez chacune sorties préamplificateur ou processeur Surround sur...
- Page 14 Poids (net) Toutes les spécifications sont certifiées exactes au moment de l’impression. Rotel se réserve le droit d’apporter des améliorations sans préavis. Lucasfilm, THX et THX Ultra sont des marques déposées de Lucasfilm Ltd. Tous droits réservés. Pas de son Si l’amplificateur est bien sous tension mais...
- Page 15 Abb. 1 – Bedienelemente und Anschlüsse Abb. 2 – Anschlußdiagramm (Cinch-Eingänge und Lautsprecherausgänge) Abb. 3 – Anschlußdiagramm (Symmetrische Eingänge) Die Firma Rotel ... 16 Zu dieser Anleitung ... 16 Einige Vorsichtsmaßnahmen Aufstellung des Gerätes THX Ultra™ Netzspannung und Bedienung ... 17...
-
Page 16: Thx Ultra
RMB-1095 Fünfkanal-Endstufe Die Firma Rotel Fünfkanal-Endstufe Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegründet, deren Interesse an Musik so groß war, daß sie beschloß, qualitativ hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. - Page 17 (sich der Netzschalter in der AUS-Position befindet). Verbinden Sie das beiliegende Netzkabel Eingangsanschluß an der Rückseite der RMB-1095 und der Steckdose. Ihre RMB-1095 wird von Rotel so eingestellt, daß sie der in Ihrem Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder Volt Wechselspannung mit einer Netzfrequenz von 50 Hz oder 60 Hz) entspricht.
- Page 18 Systemen genutzt. Dabei werden die Informationen der fünf Kanäle über ein einziges Kabel übertragen. Detailliertere Informationen hierzu erhalten Sie bei Ihrem autorisierten Rotel- Fachhändler. HINWEIS: Bei Nutzung des DB25- Einganges müssen Sie die beiliegenden Cinch-Stecker in die unsymmetrischen Eingänge einsetzen.
-
Page 19: Technische Daten
Punkte überprüft werden. Viele Probleme beruhen auf einfachen Bedienungsfehlern oder fehlerhaften Anschlüssen. Läßt sich das Problem nicht beheben, wenden Sie sich bitte an Ihren autorisierten Rotel-Fachhändler. Die Betriebsanzeige leuchtet nicht Die RMB-1095 bekommt keinen Strom. Prüfen Sie, ob der... - Page 20 Indice Figura 1: Controlli e collegamenti Figura 2: Ingressi RCA /Uscite diffusori Figura 3: Collegamento ingressi bilanciati Alcune parole sulla Rotel... 21 Per cominciare ... 21 Alcune precauzioni Posizionamento A proposito del THX Ultra™ Collegamento alla rete e controlli ... 22...
-
Page 21: Alcune Precauzioni
Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l’obbiettivo di offrire prodotti eccezionali agli audiofili e amanti della musica ad un costo non elevato è... - Page 22 L’apertura dell’RMB-1095 vi espone a voltaggi pericolosi. Consultate personale qualificato o il reparto di assistenza della fabbrica Rotel per le informazioni necessarie. Nel caso doveste assentarvi da casa per un periodo prolungato di tempo come una vacanza di un mese, è...
-
Page 23: Collegamento Dei Diffusori
In generale cavi ben dimensionati miglioreranno la resa sonora. Per ottenere le migliori prestazioni, potete prendere in considerazione cavi speciali de alta qualità. Il vostro rivenditore Rotel vi potrà aiutare nella scelta. Italiano Polarita’ e Fase La polarità - l’orientamento positivo/negativo... - Page 24 Peso (netto) Tutte le caratteristiche sono corrette al momento della stampa. Rotel si riserva il diritto di apportare miglioramenti senza darne preavviso. THX Ultra™ e il logo THX Ultra sono marchi registrati della Lucasfilms, Ltd. Tutti i diritti riservati 200 watt su 8 ohm 330 watt su 4 ohm <...
-
Page 25: Acerca De Rotel
Japón o Estados Unidos, mientras que los transformadores toroidales de potencia son construidos en la propia factoría de Rotel. Rotel se ha ganado a pulso, a través de a cientos de artículos, bancos de pruebas y galardones firmados por los críticos especializados más respetados del mundo, una sólida reputación... -
Page 26: Algunas Precauciones
RMB-1095. En caso de que tenga alguna duda al respecto, consulte a su distribuidor autorizado de productos Rotel para que le aconseje adecuadamente. La RMB-1095 es un aparato que resulta muy fácil de instalar y utilizar. -
Page 27: Alimentación Y Control
Rotel. Si va a estar fuera de su casa durante un largo período de tiempo -por ejemplo las vacaciones de verano-, le recomendamos, como precaución... -
Page 28: Conexiones De Entrada
RMB-1095. Consulte con un distribuidor autorizado de productos Rotel en caso de que tenga cualquier duda al respecto. Selección del Cable de Conexión a las Cajas Acústicas... -
Page 29: Problemas Y Posibles Soluciones
Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo. THX y el logotipo THX son marcas registradas de Lucasfilm Ltd. Reservados todos los derechos. - Page 30 Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden wordt door iedere Rotel-employe gesteund.
