Summary of Contents for Regent CMS240 MS240W

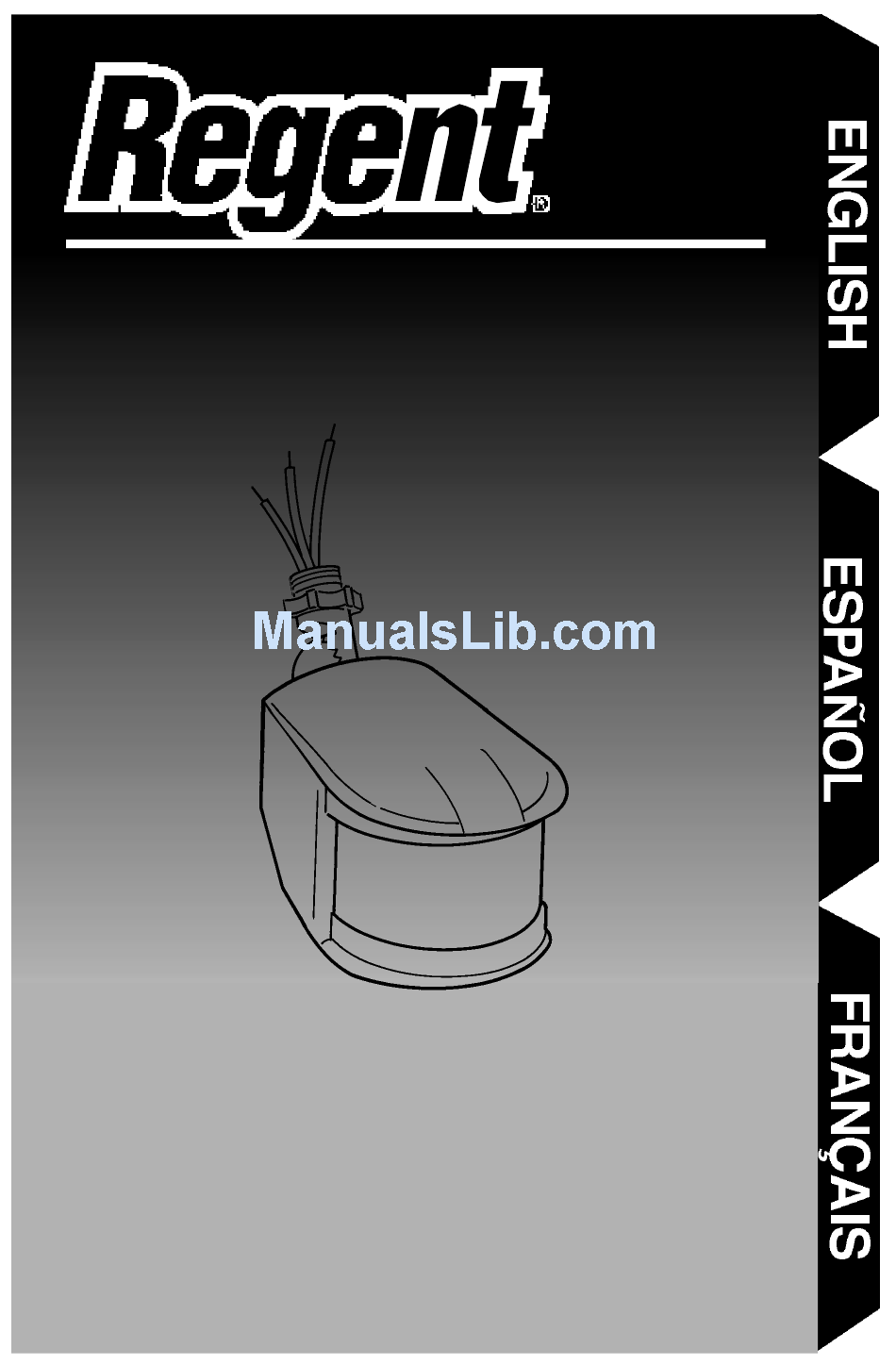

- Page 1 Instruction Manual Instrucciones Directives MS240, CMS240 MS240W, CMS240W...

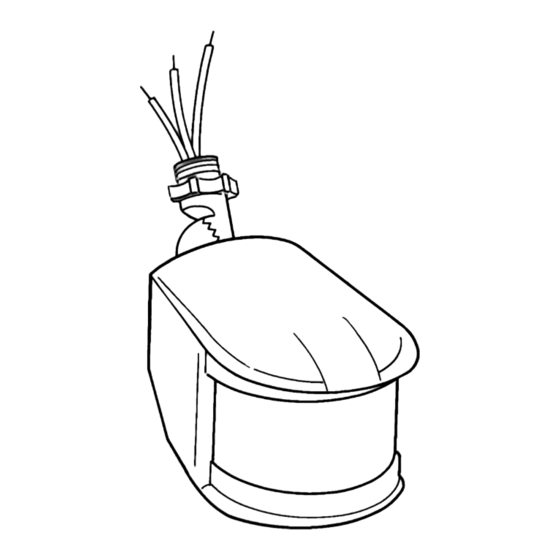

- Page 2 Congratulations. You have purchased a Regent motion activated detector for outdoor lighting. When installed properly, this sensor will provide years of convenience and protection for your home and family. How it works Your motion activated detector senses heat from objects such as people, large animals and automobile engines .
-
Page 3: Assembling And Wiring
If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: •... -
Page 4: Operation Modes
Step 2: Turn on the power to fixture. Allow fixture to warm up approximately 90 seconds before testing. (Lights may or may not come on during warm-up period.This is normal.) Step 3: Aim sensor head in desired position. NOTE: Maintain air spacing between lamps and sensor head, at least 1”. - Page 5 Mode of operation: 6 Hour NIGHT TIME ON then Motion Activated Lights should turn on automatically at night 100% brightness for 6 hours, then reset to regular auto motion setting for the remainder of the evening. Dusk to Dawn Setting Override Mode (activated only at night) Lights should stay on...
- Page 6 OUTDOOR LIGHTS COME ON FOR NO APPARENT REASON AT NIGHT LIGHTS STAY ON AT NIGHT AND DO NOT TURN OFF LIGHTS CONTINUOUSLY BLINK ON AND OFF AT NIGHT LIGHTS ARE ON DURING THE DAY CANNOT ACTIVATE DUSK TO DAWN MODE AT NIGHT (OVERRIDE) LIGHTS DO NOT COME ON IN NIGHT TIME ON MODE...
- Page 7 Ten year limited warranty Cooper Lighting (“the Company”) warrants this product (“the product”) against defects in material or workmanship for a period of ten years from date of original purchase, and agrees to repair or, at the Company’s option, replace a defective product without charge for either replacement parts or labor during such time.
- Page 8 Felicitaciones. Usted ha comprado un detector activado por movimiento Regent para iluminación exterior. Cuando se instala debidamente, este sensor proporciona muchos años de conveniencia y protección para su hogar y su familia. Cómo funciona Su detector activado por movimiento Regent detecta imá - genes térmicas de tales objetos como personas, animales grandes y motores de automóvil.
- Page 9 por Cooper Lighting podría anular la autorización otorgada al usuario para utilizar este e q u i p o. N OTA : Este equipo fue probado en servicio y encontrado de confo rmidad con los límites para un dispositivo digital Clase B, de acuerdo a lo estipulado en la Pa rte 15 de las reglas de FCC.
- Page 10 Paso 4: Conecte los cables juntos. Conecte todos los cables blancos juntos (cable blanco de la casa, cable blanco del detector y cable blanco del portalám- paras) usando las tuercas sumin - istradas. Conecte los cables negros de la lámpara al cable rojo del detector . Conecte el cable negro de la casa al cable negro del detector (E).
- Page 11 Funcionamiento deseado: Activado por Movimiento (ajuste automático) Las luces deberán encenderse con el movimiento únicamente durante la noche y apagarse después de 4 ó 12 minutos que cese el movimiento. 2 Horas “NIGHT TIME ON” y luego la detección de movimiento activada Las luces deben encenderse automáticamente en la noche...
- Page 12 Funcionamiento deseado: Modo de Sobrecontrol Continuo (ajuste estándar de una lámpara de alta intensidad) Las luces deben permanecer encendidas continuamente, durante el día y la noche (se debe ajustar a mano). Ajustes de Regresar a Automático o NIGHT TIME ON (activado por movimiento) Desde cualquier posición.
- Page 13 LAS LUCES SE ENCIENDEN DURANTE LA NOCHE Y NO SE APAGAN LAS LUCES SE ENCIENDEN Y SE APAGAN CONTINUAMENTE DURANTE LA NOCHE LAS LUCES SE ENCIENDEN DURANTE EL DÍA NO SE PUEDE ACTIVAR LA MODALIDAD DE “ATARDECER-AMANECER” DURANTE LA NOCHE (ANULACIÓN) LAS LUCES NO SE ENCIENDEN EN EL MODO...
- Page 14 Diez años de garantía limitada Cooper Lighting (“la Compañía”) garantiza este producto (“el producto”) contra defectos relacionados con el material o la mano de obra durante un período de diez años desde la fecha de compra original y acuerda reparar o, a elección de la Compañía, sustituir un producto defectuoso sin cargo alguno, tanto por las piezas de repuesto como por la labor efectuada durante dicho período de tiempo.
- Page 15 Félicitations. Vous avez acheté un détecteur déclenché par mouvement pour éclairage extérieur Regent. Quand il est bien monté, ce détecteur fournira des années d’utilisation pratique et de protection pour votre maison et pour votre famille. Comment votre projecteur fonctionne Votre détecteur déclenché par mouvement Regent détecte l’image thermique de personnes, de gros animaux et de moteurs de voitures.
- Page 16 limites sont conçues pour offrir une protection raisonnable contre les interférences nuisi- bles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l’énergie en fréquence radio. S’il n’est pas installé et utilisé conformément aux instruc- tions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie qu’une installation quelconque ne produira pas d’interférence.
- Page 17 Etape 5 : Fixer la lampe à la boite de jonction en suivant les instructions de la lampe. Etape 6 : Appliquez le produit de calfatage au silicone autour des bords du cou- vercle de protection et dans tout trou de vis qui est ouvert. Etape 7 : Insérez l’ampoule en suivant les instructions de la lampe.
- Page 18 Fonctionnement desire : Durée d’Éclairage de 2 Heures la Nuit Puis Détection de Mouvement Les lumières doivent s’allumer automatiquement la nuit avec un éclairage de 100% pour une durée de 2 heures avant de retourner au mode détection de mouvement pour le reste de la nuit.
- Page 19 Que faire si . . . LES LUMIERES EXTERIEURES NE S’ALLUMENT PAS LA NUIT AVEC DU MOUVEMENT LES LUMIÉRES EXTERIEURES S’ALLUMENT LA NUIT SANS AUCUNE RAISON LES LUMIÉRES RESTENT ALLUMEES LA NUIT ET NE S’ETEIGNENT PAS LES LUMIÉRES S’ALLUMENT ET S’ETEIGNENT TOUTE LA NUIT LES LUMIÉRES SONT ALLUMEES AU JOUR...
- Page 20 LES LUMIÈRES NE S’ALLUMENT PAS DANS LE MODE “NIGHT TIME ON” LES LAMPES NE RÉPONDENT PAS AU RÉGLAGE DE LE MODE “NIGHT TIME ON” Garantie limitée de dix ans Cooper Lighting (“la Société”) garantit ce produit (“le produit”) contre tout défaut de matériau ou de fabri- cation pendant une période de dix ans à...
