Q-See QT5116 Guide Utilisateur

Q-See QT5116 Guide Utilisateur

Q-see - digital peripheral solutions dvr - digital video recorder user manual
Hide thumbs Also See for QT5116:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual

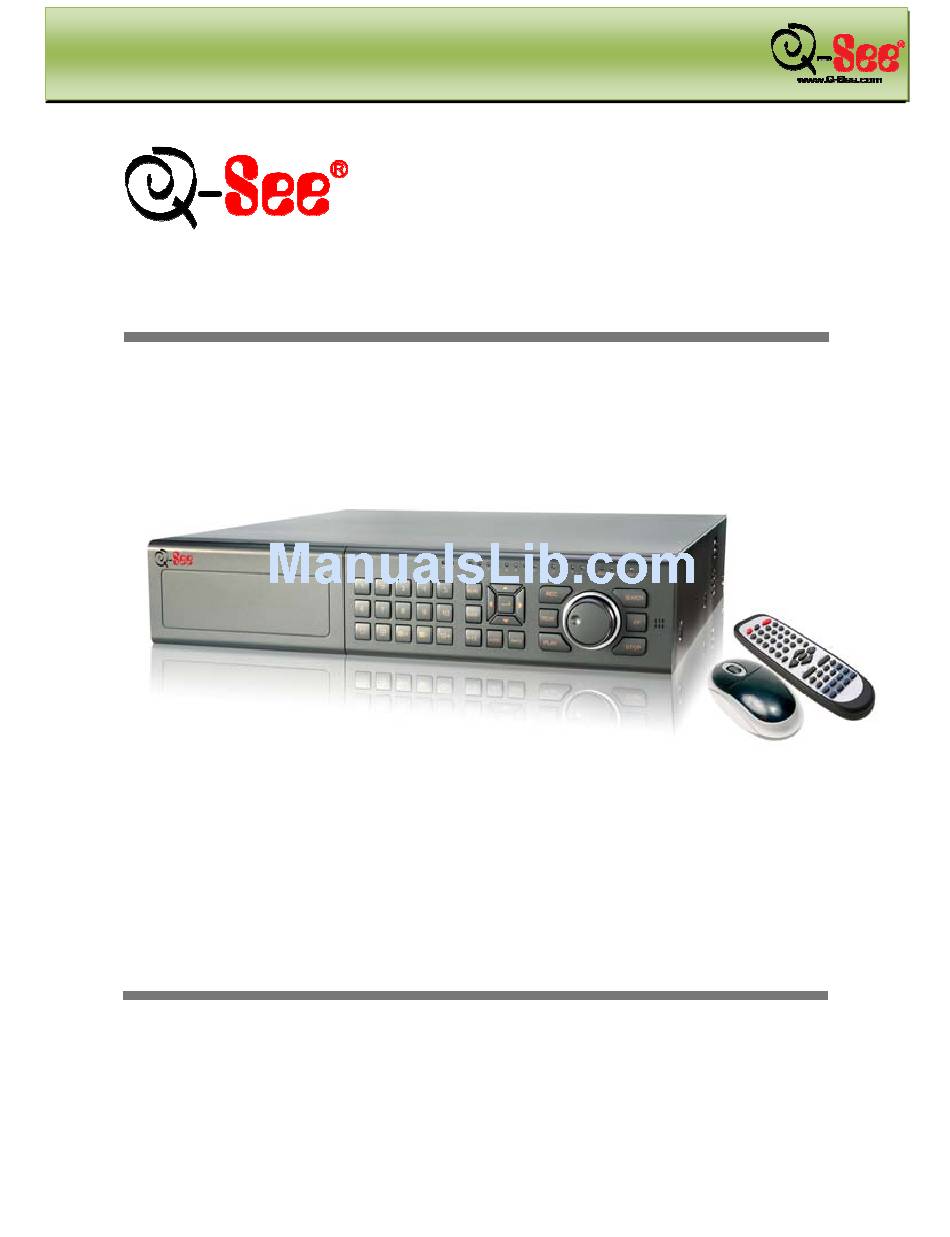

Enregistreur vidéo numérique (DVR) H.264 à flux multiple
Enregistreur vidéo numérique à 8 canaux (240 ips)/16 canaux (480 ips)
GUIDE D'UTILISATION
Numéros de modèle :
QT518 et QT5116
www.q-see.com
Rév 2010-10-06

Advertisement

Table of Contents
loading

Related Manuals for Q-See QT5116

Summary of Contents for Q-See QT5116

  • Page 1 Enregistreur vidéo numérique (DVR) H.264 à flux multiple Enregistreur vidéo numérique à 8 canaux (240 ips)/16 canaux (480 ips) GUIDE D’UTILISATION Numéros de modèle : QT518 et QT5116 www.q-see.com Rév 2010-10-06...
  • Page 2 CONTACTEZ-NOUS Veuillez contacter le service à la clientèle pour de plus amples informations sur le produit ou si vous avez besoin d'aide avec l'installation. Pour de plus amples informations concernant le produit Q-See : Courriel : Service à la clientèle cs@dpsi-usa.com...
  • Page 3 6. Accessoires S’assurer de n'utiliser que des accessoires recommandés par Q-See. Avant de procéder à l’installation, vérifier que tous les composants sont inclus dans l’emballage. Si un des composants est endommagé, contacter un détaillant le plus rapidement possible.
  • Page 4 Dégâts causés par des catastrophes naturelles : séismes, incendies, etc. Dégâts du matériel causés par l’entretien réalisé par des individus non autorisés par Q-See. Produit vendu il y a plus de 12 mois.
  • Page 5 Date d’achat Distributeur Le matériel contenu dans ce document est la propriété intellectuelle de Q-See. Aucune partie de ce manuel ne peut être reproduite, copiée, traduite, transmise ou publiée sous quelque forme que ce soit ou par quelque moyen que ce soit sans l’accord écrit préalable de notre société.
  • Page 6 TABLE DES MATIÈRES Guide d’utilisation QT518 et QT5116 TABLE DES MATIÈRES 1. INTRODUCTION ... 1 2. INSTALLATION ... 3 3. FONCTIONNEMENT DE BASE... 12 4. MENU PRINCIPAL ... 29...

  • Page 7: Table Of Contents

    TABLE DES MATIÈRES Guide d’utilisation QT518 et QT5116 5. GESTION DU DVR ... 43 6. SURVEILLANCE À DISTANCE ... 49 7. SURVEILLANCE MOBILE ... 68 8. SPÉCIFICATIONS TECHNIQUES ... 77 ANNEXE A : FAQ... 79 ANNEXE B : CALCUL DE LA CAPACITÉ D’ENREGISTREMENT ... 81...

  • Page 8: Introduction

    Deux modes de recherche d’enregistrement : par date et par événement Lecture simple ou 4 écrans Possibilité d’effacer ou de verrouiller individuellement les fichiers enregistrés Possibilité de visionnement à distance sur Internet via LAN ou Internet Guide d’utilisation QT518 et QT5116 P a g e...
  • Page 9 Prise en charge de la surveillance mobile via téléphones intelligents dotés des systèmes d’exploitation Symbian ou Win Mobile Pro et iPhone sur réseau 3G. CMS pour prise en charge de différents périphériques sur Internet Guide d’utilisation QT518 et QT5116 P a g e...

  • Page 10: Installation

    Remarque : Afin de simplifier l’installation, connectez d’abord les câbles d’alimentation et de données, et vissez ensuite le disque dur à la base. Guide d’utilisation QT518 et QT5116 Image 2.1 Branchement du disque dur Image 2.2 Fixation du disque dur...
  • Page 11 Étape 3 : Vissez le graveur comme montré ci-dessous. Étape 4 : Fixez le câble d’alimentation à la connexion correspondante de la carte principale comme montré ci-dessous. Guide d’utilisation QT518 et QT5116 Image 2.3 Connexion du graveur Image 2.4 Fixation du graveur...
  • Page 12 Connecter un périphérique externe USB pour la sauvegarde ou la mise à jour du micrologiciel. (Ne convient pas pour la souris. Le port pour souris est sur le panneau arrière). Indicateur de l’état de l’alimentation et du réseau, etc. P a g e Guide d’utilisation QT518 et QT5116 Description curseur mode...
  • Page 13 Interrupteur de mise en marche Permet d'afficher l’image de chaque caméra indépendamment Brancher au disque dur e-SATA pour la sauvegarde Entrée vidéo pour canaux 1 à 8 Sortie vidéo, brancher au téléviseur ou au moniteur P a g e Guide d’utilisation QT518 et QT5116...
  • Page 14 Permet d’afficher l’image de chaque caméra indépendamment Brancher au disque dur e-SATA pour la sauvegarde Entrée vidéo pour canaux 1 à 16 Sortie vidéo, brancher au téléviseur ou au moniteur P a g e Guide d’utilisation QT518 et QT5116 DESCRIPTION...
  • Page 15 Remarque : Le courant des séries ne doit pas excéder 277 V CA/10 A ou 30 V CC/10 A. Image 2.8 Connexion capteur Après alarme After alarm Image 2.9 État des sorties relais Image 2.10 Connexion de la sortie alarme P a g e Guide d’utilisation QT518 et QT5116...
  • Page 16 Étape 2 : Insérez les piles en respectant la polarité (+ et -) puis replacez le couvercle. Si la télécommande ne fonctionne pas, vérifiez les items suivants avant de contacter Q-See : 1. Vérifiez que les piles respectent la polarité;...
  • Page 17 DÉMARRAGE Guide d’utilisation QT518 et QT5116 2.5 Souris 2.5.1 Connexion de la souris Le DVR prend en charge une souris PS/2 ou USB via les ports du panneau arrière. Reportez-vous à l’image 2.6 et 2.7, numéro 5 et 6. Remarque : Si la souris n'est pas détectée ou ne fonctionne pas, faites ce qui suit : 1.
  • Page 18 DÉMARRAGE Guide d’utilisation QT518 et QT5116 détection de mouvement. Pour programmer : faites un clic gauche et maintenez-le, puis déplacez la souris pour régler une heure de programmation. En mode de visionnement d’enregistrement : Faites un clic gauche pour choisir les options. Faites un clic droit pour retourner en mode de visionnement en direct.

  • Page 19: Fonctionnement De Base

    FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 3. FONCTIONNEMENT DE BASE 3.1 Mise sous/hors tension Avant de mettre l’appareil sous tension, assurez-vous que toutes les connexions ont été faites correctement. 3.1.1 Mise sous tension Étape 1 : Branchez le câble d’alimentation, puis appuyez sur l’interrupteur d’alimentation du panneau arrière.
  • Page 20 Étape 3 : Débranchez le câble d’alimentation. Signification Symbole cours Space Image 3.3 Fermeture du système P a g e | 13 Guide d’utilisation QT518 et QT5116 Signification Son du direct désactivé Enregistrement programmé Enregistrement par alarme Taille disque actuellement utilisé...
  • Page 21 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 3.2 Connexion et gestion des utilisateurs Les utilisateurs peuvent se connecter et se déconnecter du système DVR. Ils ne sont pas en mesure d’effectuer d’autres opérations, sauf de changer l’affichage multi-écrans une fois déconnecté. L’administrateur (Admin) a accès à...
  • Page 22 Étape 1 : Choisissez un utilisateur parmi la liste des utilisateurs afin d’afficher les paramètres et le niveau de permission de l’utilisateur. Cliquez sur l’icône Authority pour changer le niveau de groupe de l’utilisateur. Guide d’utilisation QT518 et QT5116 Image 3.6 Ajouter un utilisateur...
  • Page 23 Étape 1 : Cliquez sur RECORD pour entrer dans le menu configuration de l’enregistrement (Image 3.8 Configuration de l’enregistrement). Sélectionnez les caméras à partir du menu déroulant. Image 3.7 Supprimer un utilisateur Image 3.8 Configuration de l'enregistrement P a g e | 16 Guide d’utilisation QT518 et QT5116...
  • Page 24 Holiday. Étape 1 : Entrez dans la programmation (SCHEDULE configuration). Sélectionnez les caméras et Always (Image 3.8 Configuration de la programmation). Image 3.9 Configuration de la programmation P a g e | 17 Guide d’utilisation QT518 et QT5116...
  • Page 25 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 Étape 2 : La première colonne énumère les 7 jours de la semaine. Les lignes indiquent 24 heures. Choisissez les heures souhaitées. Vert signifie coché. Transparent signifie non coché. Étape 3 : Cliquez sur le bouton Add pour sélectionner la date, si vous souhaitez une programmation particulière pour un certain jour.
  • Page 26 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 Image 3.12 Configuration de la zone de détection de mouvement Étape 3 : Entrez dans le menu TRIGGER (Image 3.13 Configuration de la sortie d'alarme). Image 3.13 Configuration de la sortie alarme Étape 4 : Sélectionnez les sorties alarme et les canaux d’enregistrement.
  • Page 27 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 3.3.5 Enregistrement par alarme (facultatif) Cet appareil prend en charge l’enregistrement de canaux et le balayage PTZ suite au déclenchement d’une alarme. Étape 1 : Entrez dans le menu ALARM (Image 3.14 Configuration des alarmes). Sélectionnez les caméras.
  • Page 28 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 Recherche par date : Entrez dans le menu Search, sélectionnez Time search (recherche par date). Une fenêtre s’affichera comme celle dans l’image 3.15 Recherche à partir du calendrier. Si des enregistrements ont été effectués à une certaine date, celle-ci est surlignée.
  • Page 29 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 Image 3.17 Visionnement Recherche par événement : Étape 1 : Entrez dans le menu Search---->Event search. La fenêtre contenant le calendrier apparaît comme pour la recherche par date. Étape 2 : Choisissez une date pour trouver un événement (Image 3.18 Recherche par événement).
  • Page 30 Remarque : si vous installez un graveur DVD intégré et un périphérique USB, c’est le périphérique USB qui est affiché dans cette fenêtre. CD-ROM est affiché même si vous avez installé un graveur DVD. Guide d’utilisation QT518 et QT5116 Image 3.19 Configuration de la sauvegarde Image 3.20.
  • Page 31 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 Étape 5 : Cliquez sur le bouton OK afin de lancer la sauvegarde des fichiers vidéo du disque dur du DVR sur le périphérique de sauvegarde, et la barre de progression ci-dessous s’affiche : Étape 6 : «...
  • Page 32 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 Étape 2 : Cliquez sur Browse pour sélectionner le dossier contenant la sauvegarde vidéo (Image 3.22 Sélection du dossier de sauvegarde). Image 3.22 Sélection du dossier de sauvegarde Étape 3 : Sélectionnez le fichier et cliquez sur OK afin de générer la fenêtre de recherche des données de sauvegarde indiquée à...
  • Page 33 DVR) PLEIN ÉCRAN CAPTURES D’ÉCRAN CONVERTIR LE FICHIER AU FORMAT AVI PAUSE DU VISIONNEMENT ARRÊT DU VISIONNEMENT VISIONNEMENT AVANCE/RETOUR RAPIDE MODE D’AFFICHAGE TABLEAU 3.1 P a g e | 26 Guide d’utilisation QT518 et QT5116...
  • Page 34 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 3.6 Commandes PTZ Branchez d’abord les caméras à dôme grande vitesse au DVR à l’aide d’un connecteur RS485 (reportez-vous à la section 2.3 Panneau arrière). Assurez-vous que le protocole de la caméra à dôme à grande vitesse est pris en charge par le DVR et que les paramètres sont réglés selon les spécifications du manuel des caméras.
  • Page 35 FONCTIONNEMENT DE BASE Guide d’utilisation QT518 et QT5116 Étape 4 : Cliquez sur « Set » à droite du champ Cruise (Image 3.26) pour régler les courses du balayage panoramique comme illustré à l’image 3.28 Configuration du balayage panoramique. Choisissez le préréglage et configurez le temps d’action de chaque préréglage.

  • Page 36: Menu Principal

    4.1 Navigation du menu BASIC RECORD ALARM NETWORK USER LIVE SCHEDULE MOTION TOOLS Guide d’utilisation QT518 et QT5116 Device Name & ID Video Format Language Date & Time Setup Live Audio Switch Authorization Check Switch Video Quality Frame Rate Record Switch...
  • Page 37 MENU PRINCIPAL Guide d’utilisation QT518 et QT5116 4.2 Configuration du menu principal Faites un clic droit sur la souris, ou appuyez sur la touche ENTER du panneau avant pour afficher la barre de contrôle illustrée ci-dessous en Image 4.1 Barre de contrôle.
  • Page 38 System time (heure du système) : Réglez l’heure. Lorsque l’appareil est en cours d’enregistrement, l’heure ne peut pas être changée. Pendant l’enregistrement, cliquez sur le bouton Adjust pour afficher une fenêtre de sécurité. Guide d’utilisation QT518 et QT5116 Image 4.4 Configuration de base P a g e...
  • Page 39 Vous pouvez régler les paramètres pour la teinte, la saturation, le contraste de l’image. Vous pouvez également cliquer sur le bouton Default pour utiliser tous les paramètres par défaut du système. Guide d’utilisation QT518 et QT5116 simultanément pour Sequence et SPOT. Ce DVR est muni de deux Image 4.6 Réglage des couleurs...
  • Page 40 Plus les valeurs sont élevées et plus le débit binaire est élevé, plus les enregistrements prennent de place sur le disque dur. Image 4.7 Configuration de l’enregistrement P a g e | 33 Guide d’utilisation QT518 et QT5116...
  • Page 41 MENU PRINCIPAL Guide d’utilisation QT518 et QT5116 4.2.4 Menu Schedule À partir du menu contextuel illustré à l’image 4.3 Configuration système, sélectionnez Schedule afin d’afficher une interface qui permet d’accéder à toutes les fonctions de programmation (Image 4.8 Configuration de la programmation).
  • Page 42 MENU PRINCIPAL Guide d’utilisation QT518 et QT5116 Ici, vous pouvez régler le type de capteur, le déclenchement de l’alarme et la durée de l’alarme. Voici des explications pour chacune des options Device type (type d’appareil) : NF et NO (normalement fermé et normalement ouvert). Réglez la valeur en fonction du niveau du signal de l’alarme des capteurs.
  • Page 43 MENU PRINCIPAL Guide d’utilisation QT518 et QT5116 Image 4.11 Configuration de l’enregistrement par détection de mouvement Ici, vous pouvez régler la sensibilité du détecteur de mouvement, la zone de détection et la sortie alarme. Voici des explications pour chacune des options Enable (activer) : Active la détection de mouvement.
  • Page 44 MENU PRINCIPAL Guide d’utilisation QT518 et QT5116 4.2.7 Menu Network Cet appareil prend en charge les protocoles DHCP, PPPoE et DDNS. À partir du menu contextuel illustré à l’image 4.3 Configuration système, sélectionnez Network afin d’afficher une interface qui permet d’accéder à toutes les fonctions réseau (Image 4.13 Configuration réseau).
  • Page 45 MENU PRINCIPAL Guide d’utilisation QT518 et QT5116 Image 4.14 Configuration DDNS Voici des explications pour chacune des options Server (serveur) : Sélectionnez le serveur DDNS. User name and Password (nom d’utilisateur et mot de passe) : Enregistrez les informations fournies par l’opérateur DDNS.
  • Page 46 MENU PRINCIPAL Guide d’utilisation QT518 et QT5116 To (destinataire) : Cliquez sur cette icône afin d’afficher la fenêtre de l’image 4.16 Configuration du destinataire. Image 4.16 Configuration du destinataire Dans le champ Input, entrez l’adresse de courrier électronique à laquelle vous désirez envoyer des notifications d'alerte par courriel.
  • Page 47 MENU PRINCIPAL Guide d’utilisation QT518 et QT5116 4.2.8 Menu PTZ À partir du menu contextuel illustré à l’image 4.2 Configuration système, sélectionnez PTZ afin d’afficher une interface qui permet d’accéder aux paramètres PTZ (Image 4.18 Configuration PTZ). Ici, vous pouvez régler le protocole, le rythme baud, l’adresse, les préréglages et la course du balayage panoramique.
  • Page 48 à la configuration utilisateur (Image 4.21 Configuration utilisateurs). L’administrateur peut ajouter et supprimer des utilisateurs, ainsi que modifier leur accès. Remarque : le DVR prend en charge un administrateur et un maximum de 15 utilisateurs. Guide d’utilisation QT518 et QT5116 Image 4.20 Commandes PTZ Image 4.21 Configuration utilisateurs...
  • Page 49 MENU PRINCIPAL Guide d’utilisation QT518 et QT5116 4.2.10 Menu Tools À partir du menu contextuel illustré à l’image 4.2 Configuration système, sélectionnez Tools afin d’afficher une interface qui permet d’accéder à la gestion d’outils (Image 4.22 Configuration utilisateurs). L’administrateur peut ajouter et supprimer des utilisateurs, ainsi que modifier leur accès.

  • Page 50: Gestion Du Dvr

    Actuellement, le DVR ne prend en charge que la mise à jour par USB. Assurez-vous que vous utilisez la dernière version du micrologiciel. Si non, vous pouvez la télécharger à partir du site Internet de Q-See. Vous pouvez vérifier les informations relatives à la connexion USB dans le menu Disk Manager (Image 5.1).
  • Page 51 GESTION DU DVR Guide d’utilisation QT518 et QT5116 Étape 3 : Une fenêtre s’affiche indiquant que les paramètres par défaut seront chargés une fois la mise à jour complétée. Cliquez sur OK afin de lancer le processus de mise à jour. Une barre de progression s’affiche comme dans l'image ci-dessous.
  • Page 52 GESTION DU DVR Guide d’utilisation QT518 et QT5116 Étape 3 : Cliquez sur System pour afficher la fenêtre ci-dessous. Ici, vous pouvez vérifier la version du micrologiciel et les paramètres d’enregistrement (Image 5.4 Informations système). Image 5.4 Informations système Étape 4 : Retournez au menu précédent, cliquez sur Network pour afficher la fenêtre ci-dessous. Ici, vous pouvez vérifier l’adresse IP, l’adresse Mac du DVR et la qualité...
  • Page 53 Étape 2 : Cliquez sur Date pour changer l’énumération de dates en un calendrier. Cliquez sur Type pour sélectionner le type d’événement. Puis cliquez sur le bouton Search pour actualiser la liste d’événement. Étape 8 : Cliquez les flèches afin de parcourir les pages des événements. Guide d’utilisation QT518 et QT5116 DÉTAILS visionnement configuration Tableau 5.1 Détails de l’historique système...
  • Page 54 GESTION DU DVR Guide d’utilisation QT518 et QT5116 Étape 4 : Faites un clic droit sur la souris pour retourner au menu précédent. Cliquez sur Operation pour effectuer une recherche dans l’historique des opérations (Image 5.7 Historique des opérations). .
  • Page 55 GESTION DU DVR Guide d’utilisation QT518 et QT5116 5.7 Verrouillage et suppression de fichiers Les utilisateurs peuvent verrouiller et supprimer les fichiers vidéo dans l’historique. Le verrouillage d’un fichier permet d’éviter qu’il soit supprimé par inadvertance ou écraser par le système. Il est cependant possible de supprimer tous les fichiers verrouillés en reformatant le disque dur.

  • Page 56: Surveillance À Distance

    SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 6. SURVEILLANCE À DISTANCE 6.1 Accès au DVR Accès à l'enregistreur vidéo numérique via un ordinateur branché au même routeur : Si vous n’accédez à l’enregistreur que par un ordinateur branché au même routeur que l’enregistreur, vous n’avez qu’à configurer l’information dans les paramètres NETWORK à...
  • Page 57 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 6.2.2 Adresse IP statique : Vous devez configurer le paramétrage réseau de l'enregistreur afin qu’il soit identique à celui du routeur auquel il est branché. Pour accéder aux paramètres du routeur, utilisez l’option Run sur l’ordinateur branché au même routeur que l’enregistreur et entrez «...
  • Page 58 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 Pour l’adresse IP du DVR, vous entrez les mêmes trois premières séries de chiffres que la passerelle (Gateway), puis sélectionnez une quatrième série de chiffres qui est différente de tout autre appareil branché au même routeur.
  • Page 59 Internet pour aviser un serveur DDNS de modifier la configuration active du nom ou l’adresse de domaine. Le système DVR Q-See est doté de cette fonction utile permettant d'éviter les problèmes qui peuvent survenir en raison de modifications fréquentes ou importunes de votre adresse IP publique/WAN.
  • Page 60 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 d. L’écran suivant vous invite à créer un nom de domaine. Les noms de domaine doivent débuter avec une lettre (a à z) ou un chiffre (0 à 9) et ne peuvent contenir de trait d’union. Une fois que vous avez sélectionné...
  • Page 61 Cochez l’option DDNS (encadré rouge dans l’image 6.9) et sélectionnez l'option MYQ-SEE à partir du menu déroulant, puis entrez l’information concernant votre compte que vous avez enregistré sur myq-see.com dans les champs appropriés (Image 6.10). Guide d’utilisation QT518 et QT5116 Image 6.10 Menu DDNS MYQ-SEE P a g e | 54 Image 6.9 Menu réseau...
  • Page 62 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 6.3 Redirection de port Avant de pouvoir accéder au DVR depuis un ordinateur distant, il est indispensable de rediriger le port 80 et le port 2000 sur le routeur relié au DVR à l’adresse IP du DVR. Vous pouvez obtenir des instructions pour savoir comment faire la redirection de port pour la plupart des routeurs sur le site http://www.portforward.com...
  • Page 63 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 6.4 Configuration d’Internet Explorer Pour accéder à l’enregistreur par le biais de Internet Explorer : une fois le paramétrage réseau de l’enregistreur configuré pour être identique à celui du routeur et que vous avez redirigé les ports nécessaires (pour un accès à...
  • Page 64 à un routeur DSL ou câble, il se peut que vous ayez à rediriger l’autre dispositif au port 80 ou à celui que vous utilisez. Veuillez consulter la section 6.3 Redirection de port afin d'obtenir les instructions nécessaires pour rediriger le port sur l’autre routeur. Guide d’utilisation QT518 et QT5116 Image 6.18 Autoriser le contenu P a g e...
  • Page 65 Lorsqu’il y en a un d’activé, il devient orange. ④ ⑤ ⑥ Image 6.19 Interface de visionnement à distance c rans. é Signification Symbole P a g e | 58 Guide d’utilisation QT518 et QT5116 Signification Enregistrement programmé Enregistrement alarme...
  • Page 66 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 Captures d’image : Étape 1 : Cliquez sur un canal pour choisir. Cliquez sur le bouton pour afficher la fenêtre dans l’image 6.20 Aperçu de la capture d’image. Image 6.20 Aperçu de la capture d’image Étape 2 : Sélectionnez les images capturées une fois.
  • Page 67 Double-cliquez ou faites un clic droit sur la souris pour retourner à l’interface précédente. Image 6.21 Commande PTZ à distance permet de renommer le préréglage. Image 6.22 Commande du visionnement P a g e | 60 Guide d’utilisation QT518 et QT5116...
  • Page 68 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 Set cruise (réglage balayage) : Sélectionnez cette fonction pour régler le balayage. La fenêtre ci-dessous devrait s’afficher : Image 6.23 Configuration du balayage panoramique Double-cliquez sur Add pour ajouter des préréglages pour le balayage choisi. Cliquez sur le préréglage pour faire apparaître un menu sous forme de liste.
  • Page 69 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 6.6 Visionnement et sauvegarde des enregistrements à distance 6.6.1 Visionnement de fichiers d'enregistrement à distance Cliquez sur Search pour accéder à l’interface du visionnement et de sauvegarde à distance. Les utilisateurs peuvent visionner, sauvegarder et gérer les fichiers vidéo à...
  • Page 70 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 Image 6.25 Visionnement d'enregistrement à distance Étape 5 : Vous pouvez sélectionner avance/retour rapide, pause, arrêt, lecture et capture d’image. Cliquez sur pour retourner à l’interface de recherche. Recherche par événement : Étape 1 : Cliquez sur Event search pour afficher la fenêtre ci-dessous :...
  • Page 71 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 Image 6.27 Interface de sauvegarde à distance Étape 1 : Sélectionnez la date et le canal. Puis cliquez sur le bouton Search Tous les fichiers trouvés pour ce jour sont affichés dans la zone de gauche.
  • Page 72 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 Image 6.28 Menu de configuration à distance Toute modification faite à distance doit être sauvegardée. Pour sauvegarder les modifications, cliquez sur le bouton Save, comme indiqué dans le bas de l’image 6.28, et une boîte de dialogue devrait s’afficher vous avisant que le...
  • Page 73 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 Image 6.29 Recherche à distance de l’historique du système Étape 2 : Sélectionnez la date, le canal et le type d’événement. Puis cliquez sur Search. Étape 3 : Tout l’historique trouvé s’affiche sous forme de liste dans la zone de gauche.
  • Page 74 SURVEILLANCE À DISTANCE Guide d’utilisation QT518 et QT5116 6.8.2 Verrouillage et suppression de fichiers à distance Vous pouvez verrouiller et supprimer les fichiers vidéo à distance. Étape 1 : Cliquez sur Search---->Playback---->File manager pour afficher la fenêtre ci-dessous : Image 6.31 Gestionnaire de fichiers à distance Étape 2 : Sélectionnez la date et les canaux, cliquez sur Search.

  • Page 75: Surveillance Mobile

    4.2.7 Configuration réseau. Trouvez ci-dessous les instructions pour utiliser le DVR sur un profil client mobile pour les deux systèmes d’exploitation. Remarque : le DVR ne prend en charge que la visualisation du direct sur les appareils mobiles, et un seul canal à la fois Guide d’utilisation QT518 et QT5116 COMPATIBILITÉ Non supporté Supporté...
  • Page 76 SURVEILLANCE MOBILE Guide d’utilisation QT518 et QT5116 7.1 Surveillance à distance par téléphone mobile sous le système d’exploitation Windows Mobile Pro Étape 1 : Tout d’abord, activez l’accès réseau sur le téléphone mobile, puis lancez « Internet Explorer ». Étape 2 : Entrez l’adresse IP publique du DVR et configurez la connexion comme ci-dessous : Étape 3...
  • Page 77 SURVEILLANCE MOBILE Guide d’utilisation QT518 et QT5116 Étape 5 E ntrez l’adresse du DVR, l’identifiant et le mot de passe respectivement dans les colonnes « Server », ： ： ： ： « User » et « Password », puis cliquez sur « GO » pour vous connecter au DVR. L’image s’affiche lorsque la connexion est établie.
  • Page 78 Live view : Accès au visionnement en direct via surveillance mobile. Image view: Visionner l’image capturée en direct. Paramètre système : Configuration de la connexion et de l’alarme. Help : Indication des fonctions affichées et aide. Guide d’utilisation QT518 et QT5116 P a g e | 71...
  • Page 79 Étape 10 E n mode de visionnement en direct, il est possible de capturer des images, de changer de canal et de ： ： ： ： commander les caméras PTZ. Guide d’utilisation QT518 et QT5116 P a g e | 72...
  • Page 80 SURVEILLANCE MOBILE Guide d’utilisation QT518 et QT5116 7.3 Surveillance à distance avec iPhone Actuellement, le logiciel ne prend en charge que le iPhone avec OS 2.2 et les versions ultérieures, si votre iPhone fonctionne avec une version précédente, vous devez faire une mise à niveau. Veuillez suivre la procédure suivante pour accéder à...
  • Page 81 SURVEILLANCE MOBILE Guide d’utilisation QT518 et QT5116 Étape 4 : Entrez votre mot de passe iTune Store, puis cliquez sur « OK », afin d'afficher la fenêtre ci-dessous. Remarque : Si c’est la première fois que vous utilisez cette fonction, entrez votre nom d’utilisateur. Si vous n’avez pas de compte iTunes, vous devez en créer un.
  • Page 82 SURVEILLANCE MOBILE Guide d’utilisation QT518 et QT5116 Étape 7 : Cliquez sur Live View afin d’afficher l’image par défaut de la Cam1. Cliquez sur pour capturer l’image. Étape 8 : Cliquez sur Image View pour visionner l’image capturée. Cliquez sur pour passer à...
  • Page 83 Image 4 Fonction Item Boutons Fonction Image précédente Première image Supprimer P a g e | 76 Guide d’utilisation QT518 et QT5116 plus Image 5 Image suivante Dernière image Recherche d’image, interface de recherche illustrée sur l’image 5...

  • Page 84: Spécifications Techniques

    TYPE DE DISQUE DUR DISQUE DUR AUTRE TENSION INFORMATION TEMPÉRATURE FONCTIONNEMENT/HUMIDITÉ Guide d’utilisation QT518 et QT5116 QT518 Algorithme H.264 de base COMPOSITE 1,0 V p-p/75 O, BNC x 8 COMPOSITE 1.0 V p-p/75 , BNC x 2 S-Vidéox1, VGAx1 720*576 (PAL) 720*480 (NTSC)
  • Page 85 TYPE DE DISQUE DUR DISQUE DUR AUTRE TENSION INFORMATION TEMPÉRATURE FONCTIONNEMENT/HUMIDITÉ Guide d’utilisation QT518 et QT5116 QT5116 Algorithme H.264 de base COMPOSITE 1,0 V p-p/75 , BNC x 16 COMPOSITE 1.0 V p-p/75 , BNC x 2 S-Vidéox1, VGAx1 720*576 (PAL) 720*480 (NTSC)

  • Page 86: Annexe A: Faq

    Deuxième cause possible : Le système est incapable de lire le disque dur. Solution : Essayez de reformater le disque dur ou de le remplacer. Guide d’utilisation QT518 et QT5116 P a g e | 79...
  • Page 87 Comment faire la mise à jour du micrologiciel du DVR? Une fois que vous avez téléchargé la nouvelle version du micrologiciel du site www.q-see.com, veuillez copier le fichier sur une clé USB, puis sélectionnez l’option « Upgrade » à partir du menu.

  • Page 88: Annexe B : Calcul De La Capacité D'enregistrement

    ANNEXE B: CAPACITÉ D’ENREGISTREMENT ANNEXE B : CALCUL DE LA CAPACITÉ D’ENREGISTREMENT Vous pouvez calculer la capacité de disque dur requis en fonction de la spécification d’économie de temps et des paramètres d’enregistrement du DVR ci-dessous. Le tableau ci-dessous offre une estimation de l'espace disque utilisé...

  • Page 89: Annexe C : Matériel Compatible

    LECTEURS USB COMPATIBLES (APRÈS ESSAIS) NETAC KINGSTON AIGO SMATTER VIDER SANDISK LECTEURS SATA CD/DVD COMPATIBLES (APRÈS ESSAIS) SAMSUNG LITE-ON Guide d’utilisation QT518 et QT5116 MARQUE CAPACITÉ 512 MO, 1 GO, 2 GO 4 GO 2 GO 2 GO 1 GO 4 GO MARQUE CAPACITÉ...
  • Page 90 DÉGAGEMENT DE RESPONSABILITÉ Le matériel contenu dans ce document est la propriété intellectuelle de notre société. Aucune partie de ce manuel ne peut être reproduite, copiée, traduite, transmise ou publiée sous quelque forme que ce soit ou par quelque moyen que ce soit sans l’accord écrit préalable de notre société.
