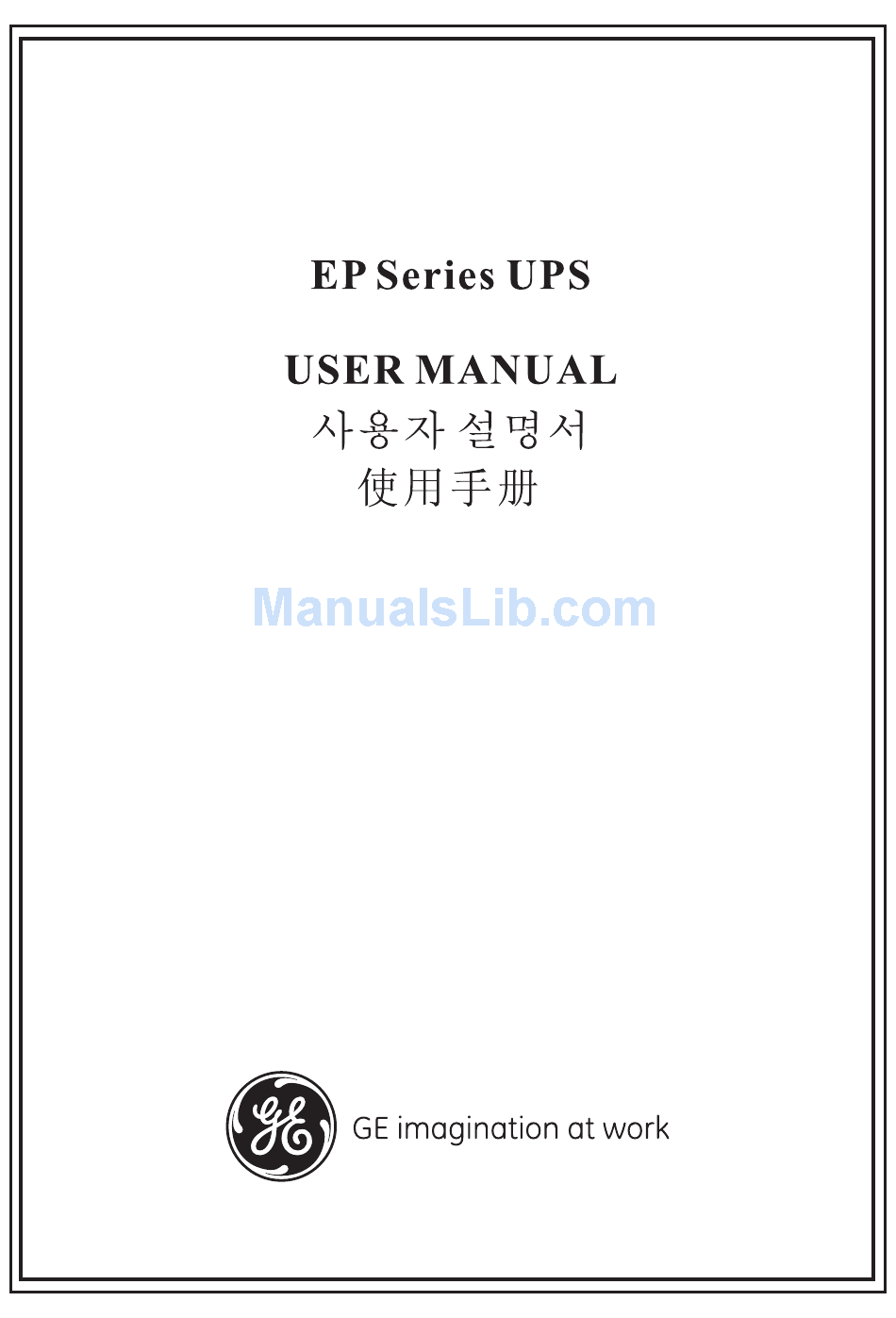

GE EP 700T User Manual

GE EP 700T User Manual

Ep series

Advertisement

Available languages

Available languages

Advertisement

Table of Contents
loading

Summary of Contents for GE EP 700T

  • Page 5: Safety Instructions

    1. SAFETY INSTRUCTIONS Please read the FOLLOWING user manual and the safety instructions before installing the unit and starting it up! 1.1 Installation ★ Condensation may occur if the UPS is moved directly from a cold to a warm environment. The UPS must be absolutely dry before being installed. Please allow an acclimatization time of at least two hours.
  • Page 6 maintenance personnel. ★ Earth connection essential before connecting to the building wiring terminal. 1.2 Operation ★ Do not disconnect the mains cable on the UPS or the building wiring socket (grounded shockproof socket) during operation as this would remove the ground to the UPS and of all connected loads.
  • Page 7 ★ Do not attempt to dispose of batteries by burning them. It could cause explosion. ★ Do not open or destroy batteries. effluent electrolyte can cause injury to the skin and eyes. It may be toxic. ★ Please replace the fuse only by a fuse of the same type and of the same amperage in order to avoid fire hazards.
  • Page 8: Description Of Commonly Used Notations

    2. DESCRIPTION OF COMMONLY USED NOTATIONS Some or all of the following Notations may be used in this manual and may appear in your application process. Therefore, all users should be familiar with them and understand their explanations. Notation and Explanation Notation Explanation Notation...
  • Page 9 This manual covers the UPS listed as follows. Please confirm whether it is the model you intend to purchase by performing a visual inspection of the Model No. on the rear panel of the UPS. Model No. Type EP 700T EP 1000T Tower Model EP 2000T EP 3000T...
  • Page 10 4. SYSTEM DESCRIPTION – EP700/1000/2000/3000/6000 EP700T/700LRT/1000T/1000LRT/2000T/2000LRT /3000T/3000LRT/6000T/6000LRT EP700R/1000R/2000R/3000R/6000R Switch Function Turn on UPS system: By pressing the ON-Switch ON the UPS system is turned on. ON - Switch Deactivate acoustic alarm: By pressing this switch an acoustic alarm can be deactivated. When mains power is normal and Bypass is enable, the UPS system switches to Standby mode by pressing OFF-Switch OFF.
  • Page 11 Display Function The green AC INPUT LED lights up if mains voltage is applied to the UPS input. AC INPUT LED blinks when the phase and neutral conductor have been AC INPUT LED reversed at the input of the UPS system. If AC INPUT LED and BATTERY LED light up, the mains power supply is out of tolerance.
  • Page 12 5. CONNECTION AND OPERATION – EP700/1000/2000/3000 The system may be installed and wired only by qualified electricians in accordance with applicable safety regulations! When installing the electrical wiring, please note the rated current of your incoming feeder 5.1 Inspection: Inspect the packaging carton and its contents for damage. Please inform the transport agency immediately should you find signs of damage.
  • Page 13 without charging it but the stored energy time may be shorter than the nominal value specified. 5.4 Turn On the UPS: 1) With utility power connecting: Press ON button continuously for more than 1 second to turn on the UPS. Then the UPS will get into self-test status first.
  • Page 14 5.8 Operation Procedure of External Battery 1) Use the battery pack with voltage: 36VDC for EP 700/1000 (3 pcs of 12V batteries), 96VDC for EP 2000/3000 (8 pcs of 12V batteries). Connection of batteries more than or less than required will cause abnormality 2) One end of the external battery cord is a plug for connecting the UPS and the other end has a plug for connecting the user battery cabinet 3) (Do not connect the UPS to any load at this time).
  • Page 15 6. TROUBLE SHOOTING - EP700/1000/2000/3000 If the UPS system does not operate correctly, please attempt to solve the problem using the table below. Problem Possible cause Remedy No indication, no warning tone even Check building wiring socket though system is connected to No input voltage outlet and input cable.
  • Page 16 7. MAINTENANCE - EP700/1000/2000/3000 7.1 Operation The UPS system contains no user-serviceable parts. If the battery service life (3 - 5 years at 25°C ambient temperature) has been exceeded, the batteries must be replaced. In this case please contact seller. 7.2 Storage If the batteries are stored in temperate 20°C~25°C, they should be charged every three months for 1-2 hours.
  • Page 17: Electrical Specifications

    8.TECHNICAL DATA - EP700/1000/2000/3000 8.1 Electrical specifications INPUT Model No. EP700 EP1000 EP2000 EP3000 Phase Single Frequency (46~54)Hz for 50Hz system & (56~64)Hz for 60Hz system Current(A) OUTPUT Model No. EP700 EP1000 EP2000 EP3000 Power rating(VA/W) 700/490 1000/700 2000/1400 3000/2100 220/230/240VAC 士...
  • Page 18: Dimensions And Weights

    8.4 Dimensions and weights Net Weight Dimensions W x D x H Model No. (kg) (mm) EP700T 145X400X220 EP700LRT 145X400X220 EP700R 482X420X87 EP1000T 145X400X220 EP1000LRT 145X400X220 EP1000R 482X420X87 EP2000T 192 X460X340 34.5 EP2000LRT 192 X460X340 EP2000R 482X420X87 EP3000T 192 X460X340 35.5 EP3000LRT 192 X460X340...
  • Page 19: General Specification

    9. TECHNICAL DATA – EP6000 9.1 General Specification Battery pack Model EP6000 EP6000LRT EP6000R (240V) Power Rating 6000/4200 (VA/W) Frequency (Hz) 50/60 Voltage (176-276)VAC Input Current 31A max. Voltage 240VDC Battery Current 24A max Voltage 220/230/240VAC Output Current Dimension (WxDxH) 482.6X600X130 482.6X600X130 260x570x717...
  • Page 20: Operating Environment

    9.3 Operating Environment Temperature Humidity Altitude Storage temperature 0°C~40°C <95% <1000m -15°C~40°C Note: Output power is derated when UPS is above 1000m as following: Altitude (M) 1000 1500 2000 2500 3000 3500 4000 4500 5000 Derating Power 100% -16-...
  • Page 21 10. INSTALLATION - EP6000 10.1 Unpacking and Inspection 1) Unpack the packaging and check the package contents. The shipping package contains: l An UPS l An user manual l A communication cable (RS232) l A communication cable (USB) l A Software CD l SNMP card (optional) l Battery cable (long backup time model battery pack only)
  • Page 22 output wirings. Note: Do not use the wall receptacle as the input power source for the UPS, as its rated current is less than the UPS’s maximum input current. Otherwise the receptacle may be burned and destroyed. 3) Connect the input and output wires to the corresponding input and output terminals according to the following diagram.
  • Page 23 10.3 Operating procedure for connecting the long backup time model UPS with the external battery 1) The nominal DC voltage of external battery pack is 240VDC. Each battery pack consists of 20 pieces of 12V maintenance free batteries in series. To achieve longer backup time, it is possible to connect multi-battery packs, but the principle of “same voltage, same type”...
  • Page 24 11. OPERATION AND OPERATING MODE – EP6000 It is easy to operate the equipment. Please read through this manual and operate according to the instructions in it. Please refer to the appendix 2 for the meaning of the LED indicators. 11.1 Turn on the UPS with utility power supplied (in Line mode/AC mode) 1).After you make sure that the power supply connection is correct, set the bypass breaker in the “UPS”...
  • Page 25 output is available from the UPS output. 11.4 Turn off the UPS with no utility power supplied (in Battery mode) 1) Press the “OFF” button continuously for more than 1 second to power off the UPS. 2) When being powered off, the UPS will perform self-diagnosis, the Load/Battery level LEDs will be turned on and then off one after another in ascending order.
  • Page 26 12. TROUBLE SHOOTING - EP6000 Problem Possible cause Solution Make sure the UPS is not overloaded; the air vents The #1 ALARM LED and the #6 The UPS transfers to fault are not blocked and the ambient temperature is not LED are turned on, the buzzer mode due to internal too high.
  • Page 27: Notes For Battery Disposal And Battery Replacement

    13.NOTES FOR BATTERY DISPOSAL AND BATTERY REPLACEMENT 1) Before disposing of batteries, remove conductive object such as necklace, wrist watches and rings. 2) If it is necessary to replace any connection cables, please purchase the original materials from the authorized distributors or service centers, so as to avoid overheat or spark resulting in fire due to insufficient capacity.
  • Page 28: Battery Maintenance

    14. BATTERY MAINTENANCE l This series UPS doesn’t requires much maintenance. The battery used for standard models are value regulated sealed lead-acid maintenance free battery. The only requirement is to charge the UPS regularly so as to maximize the expected life of the battery. When being connected to the utility power, whether the UPS is turned on or not, the UPS keeps charging the batteries and also offers the protective function of overcharging and over-discharging.
  • Page 29: Operating Mode For All Models

    15. OPERATING MODE FOR ALL MODELS 15.1 Utility power mode The display panel in utility power mode is shown in the following diagram. The AC input LED and the UPS ON LED are turned on. The load level LEDs will be turned on in accordance with the load capacity connected.
  • Page 30 again for more than 1 second to resume the alarm function. 2) When the battery capacity decreases, the number of the battery capacity LEDs turned on will be reduced. If the battery voltage descends to the alarm level, the buzzer will beep once every second to remind the users of insufficient battery capacity and the UPS is soon going to shut down automatically.
  • Page 31: Communication Port

    16. COMMUNICATION PORT 16.1 RS232 Interface The following is the pin assignment and description of DB-9 connector. Pin # Description Output Input Input 16.2 USB Interface Except for the communication protocol as mentioned above, this series UPS has USB card for USB1.1 communication protocol. 16.3 SNMP communication (Option) Except for the communication protocol as mentioned above, this series UPS has SNMP communication card (an optional accessory) for SNMP communication...
  • Page 32: Software For All Models

    17. SOFTWARE FOR ALL MODELS EP Series OS Shutdown Software EP Series OS Shutdown Software is a multifunctional UPS monitoring software, which provides user-friendly interface to monitor and control your UPS. This unique software provides safely auto shutdown for multi-computer systems while power failure. With this software, users can monitor and control any UPS on the same LAN or even Internet no matter how far it is.
  • Page 33 Appendix 1: Corresponding Form of the LED Display - EP700/1000/2000/3000 LED display Operating state Alarm warning 0~30% ● ● ● none Load capacity 31%~50% ● ● ● ● none Load capacity Utility 51%~70% ● ● ● ● ● Power none Load capacity Mode 71%~95%...
  • Page 34 Appendix 2: Corresponding Form of the LED Display - EP6000 LED display Operating state Alarm warning 0~35% ● ● ● none Load capacity 36%~55% ● ● ● ● none Load capacity Utility 56%~75% ● ● ● ● ● Power none Load capacity Mode 76%~95%...
  • Page 35 Appendix 3: Safety & EMC Standards The units comply with the following standards: EP700/1000/2000/3000 * Safety IEC/EN 62040-1-1 * EMI Conducted Emission.......:IEC/EN 62040-2 Category C1 Radiated Emission........:IEC/EN 62040-2 Category C1 Harmonic Current........:IEC/EN 61000-3-2 Voltage Fluctuation and Flicker....:IEC/EN 61000-3-3 * EMS ESD............:IEC/EN 61000-4-2 Level 4 RS............:IEC/EN 61000-4-3...
  • Page 36 Appendix 4: Back Panel for all models -32-...
  • Page 37 -33-...
  • Page 38 -34-...
  • Page 39 -35-...
  • Page 40 -36-...
  • Page 41 -37-...
  • Page 43 목 차 1. 안 전 지 침...............................1 1.1 설치 ..............................1 1.2 운전 ..............................2 1.3 정비, 서비스 및 고장 ........................2 1.4 운반 ..............................3 1.5 보관 ..............................3 2. 일반적으로 사용된 표기의 설명 ......................4 3. EP700/1000/2000/3000/6000 소개.......................5 4. 제품 전면 사양 - EP700/1000/2000/3000/6000...................6 5.
  • Page 44 9.3 운영 환경............................16 10.설치- EP 6000 .............................17 10.1 포장 해체 및 검사 .........................17 10.2 입력 및 출력 코드,접지 라인 설치....................17 10.3 외부 축전지가 있는 장시간 백업 축전지 모델 동작 순서 ............19 11. 동작 및 모드 –EP6000 ........................20 12. 문제 해결 – EP6000...........................22 13.
  • Page 45 1. 안 전 지 침 본 제품을 설치하고 운영하기 전에 본 제품의 사용 설명서와 안전 지침에 관한 내용을 꼭 읽어 주십시오! 1.1 설치 « UPS 가 차가운 곳에서 갑자기 따뜻한 곳으로 이동시 응축이(습기) 발생 할 수 있습니다. UPS 는 설치되기 전에 꼭 건조되어야 합니다. «...
  • Page 46 « UPS 가 영구적으로 기기에 연결 시킬 경우 반드시 자격 있는 작업자가 설치 해야 합니다. « 건물 분전반에 UPS 를 연결 하기 전에 반드시 접지 라인을 연결 합니다. 1.2 운전 « 동작 중에 UPS 입력 코드나 건물 벽부 접지붙이 소켓에서 코드를 분리하는 경우 UPS 및 UPS 에...
  • Page 47 « UPS 를 임의로 해체하지 마십시오. 1.4 운반 « 운반을 할 때는 꼭 원래의 포장 상태로 이동하십시오(충격과 충돌에 대해서 보호하기 위해). 1.5 보관 « UPS 는 통풍이 원활하고 건조한 곳에 보관도어야 합니다.. - 3 -...
  • Page 48 2. 일반적으로 사용된 표기의 설명 아래의 몇개 혹은 모든 표기가 본 매뉴얼에 사용 되어지고 있고 고객의 적용 공정에 나타 날 수 있읍니다. 모든 사용자들은 아래의 표기에 익숙해져야 하며 설명에 대해서 이해해야 합니다. 표기와 설명 표기 설명 표기 설명 특별한 주위를 요구하는 보호...
  • Page 49 컴퓨터와 주변기기와 같은 부하는 입력 전원으로 부터 전원을 받습니다. 입력전원이 정전시에 무보수 축전지가 인버터에 전원을 공급합니다. 이 설명서는 아래의 제품에 대한 설명서입니다.제품 후면부에 있는 모델 번호를 확인후 사용하고자 하는 UPS 모델을 확인 하십시요. 모델 번호 타입 EP 700T EP 1000T 타워 모델 EP 2000T EP 3000T EP 6000T...
  • Page 50 4. 제품 전면 사양 - EP700/1000/2000/3000/6000 EP700T/700LRT/1000T/1000LRT/2000T/2000LRT /3000T/3000LRT/6000T/6000LRT EP700R/1000R/2000R/3000R/6000R 스위치 기 능 UPS 켜기 On-Switch 를 눌러서 UPS 를 켠다. ON -Switch 경보음 소거: On-Switch 를 누르면 경보음이 소거 된다. 입력 전원이 정상이고 바이패스 모드가 동작 가능하면 UPS 는 OFF- Switch 를...
  • Page 51 표시 기 능 입력 전원이 UPS 입력단에 인가 되면 녹색 교류 입력 LED 점등. UPS 입력단에 상선, 중성선이 잘못 연결 된 경우 AC INPUT LED 가 교류 입력 LED 깜박거림. 만약 AC INPUT LED 와 축전지 LED 가 점등되면, 입력 (AC INPUT LED) 전원이...
  • Page 52 5. 전원 연결 과 조작 -EP700/1000/2000/3000 본 UPS 시스템은 안전 규정에 따라서 자격있는 전기 기술자가 결선 및 설치 해야 합니다. 케이블 결선시에는 UPS 입력단의 정격 전류를 확인 하십시요. 5.1 검사 : UPS 본체에 대한 운반 중 파손 여부에 대한 외관 검사를 실시하십시오. 파손이나 부품의...
  • Page 53 5.3 축전지 충전: UPS 시스템에 주 전원이 연결된 후 축전지가 완전 충전 하기까지에는 1~2 시간이 소요됩니다. 축전지를 완전히 충전하지 않고 사용이 가능합니다. 그러나 백업 시간은 공칭값보다 줄어 듭니다. 5.4 UPS 켜기: 1) 입력 전원이 연결된 상태에서: 1 초간 ON 버턴을 누르면 UPS 가 켜집니다. 먼저 UPS 는 자기 진단 테스트를 수행합니다.자기...
  • Page 54 5.8 외부 축전지 조작 순서 1) 축전지팩 사용: EP 700/1000 의 경우 36VDC (12V 축전지 3 개), EP 2000/3000 의 경우 96VDC (12V 축전지 8 개). 연결된 축전지가 많거나 적은 경우 UPS 고장을 일으키는 원인이 됩니다. 2) 외부 축전지팩의 마지막 연결 코드는 UPS 에 연결 됩니다. 마지막 코드는 별도 축전지 팩케비넷에...
  • Page 55 6. 문제해결-EP700/1000/2000/3000 UPS 가 정상적으로 동작 하지 않을 경우, 아래의 도표를 참조하여 문제를 해결 하십시요. 장 애 가능한 원인 조 치 주 전원을 연결 하였으나 건물벽부 출력 소켓의 어떠한 표시나 어떠한 입력 전압이 없음 연결선 및 입력 케이블 확인. 경보음도 없음 UPS 입력측...
  • Page 56 7. 유지보수-EP700/1000/2000/3000 7.1 운영 본 UPS 는 사용자가 정비가 가능하지 않습니다. 축전지 사용기간이 ( 25℃의 주변온도에서 3-5 년) 지났으면, 축전지를 반드시 교체하시기 바랍니다. 판매자에게 연락하십시오. 7.2 보관 만약 축전지를 20-25℃에 보관하는 경우, 매 3 개월마다 1-2 시간 정도 충전시켜야 합니다. 주위 온도가 높은 곳에서 보관하는 경우 충전 주기를 매 2 개월로 줄여서 충전 시켜...
  • Page 57 8. 기술자료 -EP700/1000/2000/3000 8.1 전기적 사양 입력 모 델 명 EP700 EP1000 EP2000 EP3000 상 단상 주 파 수 50Hz(46~54)Hz system & 60Hz(56~64)Hz system 전류 (A) 출력 모 델 명 EP700 EP1000 EP2000 EP3000 용량(VA/W) 700/490 1000/700 2000/1400 3000/2100 전 압...
  • Page 58 8.4 제품 치수 및 중량 모 델 명 사이즈 W x D x H (mm) 순중량( kg ) EP700T 145X400X220 EP700LRT 145X400X220 EP700R 482X420X87 EP1000T 145X400X220 EP1000LRT 145X400X220 EP1000R 482X420X87 EP2000T 192 X460X340 34.5 EP2000LRT 192 X460X340 EP2000R 482X420X87 EP3000T 192 X460X340 35.5 EP3000LRT...
  • Page 59 9. 기술 자료- EP6000 9.1 일반 사양 축전지 팩 모 델 EP6000 EP6000LRT EP6000R (240V) 용량(VA/W) 6000/4200 주파수 (Hz) 50/60 전압 (176-276)VAC 입력 전류 31A max. 전압 240VDC 축전지 전류 24A max 전압 220/230/240VAC 출력 전류 사이즈 482.6X600X130 482.6X600X130 (WxDxH) mm 260x570x717 260x570x717 (3U) (3U) 중량...
  • Page 60 9.3 운영 환경 동작온도 습도 고도 보관온도 0℃ -40 ℃ <95% <1000m -15℃ - 40℃ 주의: 고도 1000M 이상인 경우 UPS 출력은 아래와 같이 감소 합니다. 고도 (M) 1000 1500 2000 2500 3000 3500 4000 4500 5000 감소율(%) 100% - 16 -...
  • Page 61 10.설치- EP 6000 10.1 포장 해체 및 검사 1)포장을 해체하고 내용물을 확인하십시오. 포장에는 아래의 물품이 포함됩니다. UPS 본체 • • 사용자 설명서 통신용 케이블(RS232C) • 통신용 케이블(USB) • 소프트웨어 CD • SNMP 카드 (선택사양) • 축전지 케이블 ( 장시간 백업 타입 모델의 축전지팩만 해당) •...
  • Page 62 참조: UPS 의 최대 입력 전류보다 적기 때문에 UPS 입력 전원용으로 벽부형 콘센트를 사용 하지 마십시요. 그렇지 않으면 콘센트가 소손되고 파손됩니다. 3) 아래의 그림과 같이 입력 및 출력 단자대에 입력 및 출력 전선을 연결합니다. 입력/출력 단자대 결선도 ( EP6000 ) 참조) 입력/출력...
  • Page 63 10.3 외부 축전지가 있는 장시간 백업 축전지 모델 동작 순서 1) 외부 축전지팩의 공칭 DC 전압은 240VDC 입니다. 각 축전지팩은 12V MF 축전지가 직렬로 20 개가 연결 되어 있읍니다. 장시간 백업 시간을 내기 위해서 , 축전지팩을 병렬로 연결이 가능하나 반드시 동일 전압/타입의 제품을 사용 해야 한다.
  • Page 64 11. 동작 및 모드 –EP6000 UPS 의 조작은 매우 쉽습니다. 사용자 설명서를 자세히 읽고 지시하는 방법에 따라서 조작 하십시요. 11.1 상용 전원이 공급 시 UPS 를 켜는 경우(인라인 모드/AC 모드) 1) 전원 공급 케이블 연결이 정확하게 됬었는지를 확인후, 바이패스 차단기를 “UPS”...
  • Page 65 11.4 상시 전원공급이 없는 경우 UPS 를 꺼는 경우 (축전지 모드) 1) UPS 를 꺼기 위해서 OFF 버튼을 1 초 이상 누르십시오. 2) UPS 전원이 꺼지고,UPS 는 부하/축전지 레벨 LED 가 켜지고 오름 차순으로 LED 가 꺼지며 자기 진단을 수행합니다. 결국에는 디스플레이 패널에 어떤 표시도...
  • Page 66 12. 문제 해결 – EP6000 문제점 가능한 원인 해결책 UPS 가 과부하가 안되게 해야 한다: 통풍구가 막히지 않고 #1 ALRAM LED 와 #6 내부 과부하에 의해 주변 온도가 높지 않아야 한다. UPS 를 켜기 전에 UPS 가 LED 가 켜진 경우, 부저가 UPS 가...
  • Page 67 13. 축전지 설치 및 교체 시 주의 사항 1) 축전지를 설치하기 전에, 도전성 목걸이, 팔찌, 반지등을 벗는다. 2) 축전지 연결 케이블을 교체 하는 경우, 용량이 충분하지 않은 제품으로 인한 화재을 일으키는 스파크나 과열을 방지하기 위해서 정식 대리점이나 서비스 센터를 통해서 원래...
  • Page 68 14 축전지 유지보수 l 이 UPS 시리즈는 많은 정비를 요구하지 않습니다. 표준 제품 모델에 사용되는 축전지는 VRSL 타입의 무보수형 타입입니다. 축전지의 예상 수명을 최대화 하기 위해서 정기적으로 충전 할 것을 요구 합니다. UPS 가 상시 전원에 연결 되어 있을 때, UPS 가...
  • Page 69 15. 동작 모드 (전 모델) 15.1 상용 전원 모드 상용 전원 모드에서 디스플레이 패널은 아래의 그림과 같습니다. AC INPUT LED 와 UPS ON LED 가 켜집니다. 부하 레벨 LED 의 연결된 부하 용량에 따라 켜집니다. 1) BATTERY LED 가 켜지고 AC INPUT LED 가...
  • Page 70 2) 축전지 용량이 줄어 들면, BATTERY 용량 표시 LED 수도 같이 줄어 듭니다. 축전지 전압이 경고 레벨 이하로 떨어지면 부저가 매 1 초 마달 울려서 사용자가 부족한 축전지 용량에 대해서 알려 주며 UPS 는 곧 자동적으로 정지 하게 됩니다. 부하 동작이 즉시 수행 되면...
  • Page 71 16. 통신 포트 16.1 RS232 인터페이스 아래의 도표는 DB-9 커넥터의 핀 배열 및 내용입니다. 핀 번호 항목 출력 입력 입력 16.2 USB 인터페이스 위에서 이야기한 통신 프로토콜을 제외하고 이 UPS 시리즈는 USB 1.1 통신 프로토콜을 사용 합니다. 16.3 SNMP 통신 카드 (선택 사양) 위에서...
  • Page 72 17. 소프트 웨어 ( 모든 모델 ) EP 시리즈 OS SHUTDOWN 소프트 웨어 EP 시리즈 OS SHUTDOWN 소프트웨어는 UPS 를 제어하고 감시하기 위한 사용하기 쉬운 인터페이스를 제공하는 다기능 UPS 모니터링 소프트 웨어 입니다.이 특별한 소프트웨어는 전원 정전시에 안전하게 다수의 컴퓨터를 자동으로 꺼주는 기능을 제공하고...
  • Page 73 부록 1: LED 표시에 대한 내용 도표–EP 700/1000/2000/3000 LED 표시 동작 상태 경보음 경고 0-30% ● ● ● 없음 부하 31-50% ● ● ● ● 없음 부하 상용전원 51-70% ● ● ● ● ● 없음 모드 부하 71-95% ● ● ●...
  • Page 74 부록 2: LED 표시에 대한 내용 도표 – EP 6000 LED 표시 NO 동작 상태 10 경보음 경고 0-35% ● ● ● 없음 부하 36-55% ● ● ● ● 없음 부하 상용전원 56-75% ● ● ● ● ● 없음 모드 부하...
  • Page 75 부록 3: 안전 및 EMC 표준 UPS 는 다음의 표준을 따릅니다. EP 700/1000/2000/3000 * 안전 IEC/EN 62040-1-1 EK 인증 * EMI Conducted Emission ----------------------- IEC/EN 62040-2 Category C1 Radiated Emission ------------------------- IEC/EN 62040-2 Category C1 고조파 전류 -------------------------------- IEC/EN 61000-3-2 전압...
  • Page 76 부록 4 : 후면 패널 ( 전모델 ) EP700T/EP 1000T 후면부 EP700LRT/EP1000LRT 후면부 - 32 -...
  • Page 77 EP700R/EP1000R 후면부 EP2000T 후면부 - 33 -...
  • Page 78 EP2000LRT 후면부 EP2000R 후면부 - 34 -...
  • Page 79 EP3000R 후면부 EP6000T 후면부 - 35 -...
  • Page 80 EP6000LRT 후면부 EP6000R 후면부 - 36 -...
  • Page 84 1.安全说明 在安装和使用本机之前请仔细阅读手册和所有的安全说明! 1.1 安装 ★ 如果本机直接从低温环境移动到高温环境,很有可能会有水滴凝结现象。本机在开始 安装之前必需保持完全干燥,请保证至少两个小时的适应环境时间; ★ 请勿置放本机于接近液体或环境潮湿的地方; ★ 请勿将本机直接暴露于阳光之下或将它放于靠近热源的地方; ★ 请勿阻塞本机的通风口; ★ 请勿在本机的输出插座上插入可能会引起过载的设备(例如:激光打印机) ; ★ 请将所有的电缆(电线)放置到安全的地方; ◇ 安装 EP700/1000/2000/3000 ★ 电池的输出插座和输入插座必须通过电池电源线接地,接通 UPS 之前请先插入电池输 入线; ★ 本机的输入插座必须接地; ★ 本机的输入插座必需靠近本机并保证可以比较容易的操作; ★ UPS 可以没有经验的人操作。 ◇ 安装 EP6000 ★ UPS 提供接地端子使的最终安装系统配置中与 UPS 等地电位连接; ★...
  • Page 85 ★ 本机可以有非专业人员来操作。 1.3 维护、服务和故障 ★ 本机有危险电压,只有专业人员才可以进行维护和维修; ★ 警告:电击危险。即使本机的输入不接电源的情况下,其内部的组件仍然与电池连接 并且有带电危险; ★ 无论在进行何种维护之前,首先要断开电池连接并接确认机内大容量电容均没有危险 电流和危险电压存在,比如说 BUS 电容; ★ 只有专业人员才可以更换电池; ★ 只有具有电池专业知识并且熟知预防措施的专业人员才可以更换电池并监督操作。非 授权人员必需与电池保持距离; ★ 电池有很大短路电流并且有电击危险。在对电池进行任何操作之前请采取以下或任何 其他必需的预防措施: ——取下手表、戒指之类的金属物品 ——使用工具必须绝缘手柄和绝缘手套 ★ 更换电池时,需要更换相等数量相同类型的电池; ★ 勿把电池投入火中,以免引起爆炸; ★ 勿损坏或打开电池,电池溢出的电解液,具有很强的毒性,对人体有害; ★ 务必用同型号等安培的保险丝进行更换,以避免起火危险; ★ 除了专业人士,勿拆开本机。 1.4 运输 ★ 为了避免受到振动和撞击的影响,请使用原配包装材料进行运输。 1.5 存储 ★...
  • Page 86 2. 常用符号说明 下面的符号可能会在在本手册中或者您的使用过程中遇到,因此,请务必熟悉它们并 理解它们的含义。 符号及其含义 符 号 含 义 符 号 含 义 提示注意 保护接地 高压危险 报警切除 打开主机 过载指示 关闭主机 电池 待机或关闭主机 重复循环 交流 勿与普通垃圾一同处理 直流 请参考用户手册 -3-...
  • Page 87 Windows NT 和 UNIX 服务器提供保护。 双变换架构消除了所有来自电网的干扰。整流装置将来自电网的交流电变换为直流 电,然后给电池充电并且供给逆变器电源,利用这个直流电,逆变器再产生正弦的交流 电不间断的给负载供电。 这样类似计算机及其外围设备之类的负载由净化过的市电供电,当电力中断时,免 维护电池给逆变器供电。 本手册涵盖了下表中的 UPS 型号,请通过检查 UPS 后盖板上的型号以确认本机是否 与您打算购买的机型符合。 型 号 机 种 EP 700T EP 1000T Tower Model EP 2000T EP 3000T EP 6000T EP 700LRT EP 1000LRT Tower Model with Long backup time EP 2000LRT...
  • Page 88 4. 面板指示灯说明 – EP700/1000/2000/3000/6000 EP700T/700LRT/1000T/1000LRT/2000T/2000LRT /3000T/3000LRT/6000T/6000LRT EP700R/1000R/2000R/3000R/6000R 按 键 功 能 UPS 系统启动:按开机/消音键“ON”1 秒钟,UPS 系统开机; ON – 开机/静音 消除报警音:按开机/消音键“ON”1 秒钟可以消除电池供电模式时的报警音。 当市电正常并且旁路使能时,通过按关机键“OFF”可以使 UPS 转为旁路模式 OFF – 关机 并关闭逆变器。此时输出插座仍然带电; 当 UPS 工作在电池模式下,通过按关机键“OFF” 可以关闭 UPS。 -5-...
  • Page 89 指示灯 功 能 绿色的 AC INPUT 指示灯亮表示市电在给 UPS 供电; 绿色的 AC INPUT 指示灯闪烁表示 UPS 的市电输入线零火线接反; AC INPUT 指示灯 绿色的 AC INPUT 指示灯和 BATTERY 指示灯同示亮表示虽然有市电但是市电 电压或者频率超出 UPS 所能承受的范围,逆变器由电池供电。 BATTERY 指示灯 橘黄色的 BATTERY 指示灯亮表示市电中断,逆变器由电池供电。 BYPASS 指示灯 橘黄色的 BYPASS 指示灯亮表示 UPS 正在由市电通过旁路直接给负载供电。 UPS ON 指示灯 绿色的...
  • Page 90 5. 连接和操作 – EP700/1000/2000/3000 为保证遵守相关安全法规,本机必需由专业工程师进行接线和安装! 接线时,请务必注意供电插座的额定电流! 1) 检验:检查纸箱及箱内物品是否在运输过程中损坏,如果发现任何损坏或部件缺少请立 即通知分销商。 请保留包装盒以及包装材料,以备将来搬运时使用。 注意:请务必确保本机供电装置的安全性并避免装置开关可以很容易的被误切换。 2) 连接 2.1) 本机输入连接 使用电源线方式连接,请使用有过电流保护装置的合适插座,并注意插座容量: EP700/1000 为 7A 以上,EP 2000 为 12A 以上,EP 3000 为 16A 以上。 2.2) 本机输出连接 EP700/1000/2000/3000 输出只采用插座,请直接将负载电源线插入输出插座即可。 型 号 输 出 插 座 ( 个 ) 输...
  • Page 91 持续按开机键“ON”1 秒钟以上本机开机。本机首先进入自检模式,自检结束后, 本机进入逆变模式。此时 AC INPUT 指示灯、UPS ON 指示灯和负载/电池容量指 示灯会亮。 4.2) 未接市电开机 即使本机没有连接市电,您仍然可以仅通过持续按开机键“ON”1 秒钟以上使本机 开机。本机首先进入自检模式,自检结束后,本机进入逆变模式。此时 BATTERY 指示灯、UPS ON 指示灯和负载/电池容量指示灯会亮。 注意: 默认状态下本机接通市电并不会有旁路输出, 但是这可以通过监控软件进行设置。 5) 自检功能:可以通过按开机键“ON”或者不接市电来测试本机。 6) 关机 6.1)有市电时关机 持续按关机键“OFF”1 秒以上进行关机。本机首先进入 LED 自检模式,自检结束 后, UPS 进入待机模式 (如果旁路使能则进入旁路模式) , AC INPUT 灯 (或者 BYPASS 灯)亮,此时本机依然可能会有输出(如果旁路使能)...
  • Page 92 6. 异常状况处理 - EP700/1000/2000/3000 如果本机不能正常工作,请尝试按照下表处理 故 障 可能原因 解决方法 连接市电,本机无任何 市电输入没有电压 检查市电输入插座和市电输入线。 反应 AC INPUT 灯闪烁 市电零火线接反 重新连接使市电零火线正确连接。 AC INPUT 灯闪烁并且 市电电压或者频率超出本机 检查市电,必须时请与您的分销商联系。 BATTERY 灯亮 可承受输入范围 市 电 可 用 , 但 是 AC INPUT 灯和 BYPASS 灯 本机逆变器没有工作 持续按开机键“ON”1 秒以上。 亮...
  • Page 93 7. 维护 - EP700/1000/2000/3000 7.1 操作 本机不含用户自维护部分。如果电池的使用时间超出了其使用寿命(25°C 室温下为 3~5 年) ,必须更换电池。请与您的分销商联系。 7.2 存放 20°C~25°C 气候地区放置本机,应该每 3 个月给电池充放电一次,充电时间 1~2 小时。在 高温地区,您需要每两个月给电池充放电一次。 -10-...
  • Page 94 8.技术规格 - EP700/1000/2000/3000 8.1 电气规格 输 入 型 号 EP700 EP1000 EP2000 EP3000 相 线 单 相 50Hz 系统:(46~54)Hz 频 率 60Hz 系统:(56~64)Hz 输入电流(A) 输 出 型号 EP700 EP1000 EP2000 EP3000 额定输出功率(VA/W) 700/490 1000/700 2000/1400 3000/2100 输出电压 220/230/240VAC±2% 输出频率 50/60Hz ±0.2% (电池模式) 输出波形...
  • Page 95 8.4 尺寸及重量 尺寸 W x D x H 净 重 型 号 (毫米) (公斤) EP700T 145X400X220 EP700LRT 145X400X220 EP700R 482X420X87 EP1000T 145X400X220 EP1000LRT 145X400X220 EP1000R 482X420X87 EP2000T 192 X460X340 34.5 EP2000LRT 192 X460X340 EP2000R 482X420X87 EP3000T 192 X460X340 35.5 EP3000LRT 192 X460X340 EP3000R 482X420X87...
  • Page 96 9.技术规格 – EP6000 9.1 基本规格 型号 电池箱(240V) EP6000 EP6000LRT EP6000R 额定输出功率 6000/4200 (VA/W) 输出频率(Hz) 50/60 电压 (176-276)VAC 输 入 电流 最大 31A 电压 240VDC 电 池 电流 最大 24A 电压 220/230/240VAC 输 出 电流 尺寸 (WxDxH) 482.6 X600X130 482.6 X600X130 260x570x717 260x570x717 (3U)
  • Page 97 9.3 工作环境 温度 湿度 海拔高度 存放温度 <1000 米 -15°C〜40°C 0°C~40°C <95% 注意:若本机工作在海拔超过 1000 米的高度,其带载能力按照下表降额 海拔 (米) 1000 1500 2000 2500 3000 3500 4000 4500 5000 带载能力降额 100% -14-...
  • Page 98 10.安装 - EP6000 10.1 拆包检验 1) 打开 UPS 包装,请检查随机附件,附件应包括以下内容: UPS 一台 ● 用户手册一本 ● RS232 通讯线一条 ● USB 通讯线一条 ● 软件光盘一张 ● 智能卡 (可选件) ● 电池箱连接线 (随长效机外接电池箱附送) ● 2) 请务必仔细检验本机的外观以确认运输过程中是否造成任何破损。如有任何损伤,请 务必不要开机并立即通知您的分销商。 10.2 市电输入线、UPS 输出线及保护接地的安装 1. 安装注意事项 a) 本机必须安装在通风良好,远离水、可燃性气体和腐蚀剂。 b) 应保持前面板和后面板的通风孔不被阻塞,确保本机箱体与四周其他物体之间的距 离大于...
  • Page 99 6) 必须时,您最好在本机的输出安装漏电保护开关。 7) 本机连负载时,请首先关闭负载,再将负载连接至本机,最后逐一打开负载。 8) 无论本机是否连接市电,其输出均可能带电,其内部元件在本机关机后也仍有可能 带有危险电压。如果要使本机没有输出,首先关闭本机,然后断开市电。 9) 建议在使用本机前先将电池充电 8 小时以上。连接完成后,将输入开关转到“ON” 的位置,本机会自动给电池充电。若不充电,您也可马上使用本机,但后备时间会 少于标准值。 10) 需接显示器或者激光打印机之类的感性负载时,因其运行时启动功率过大,所以 应该用启动功率计算 UPS 的容量。 EP6000 UPS 输入输出端子排连线示意图 10.3 长效机连接外接电池箱程序 1. 外接电池箱的额定直流电压是 240VDC,每一个电池箱由 20 节 12V 的免维护电池串 联组成。为了达到更长的后备时间,允许连接多个电池箱,但请务必遵守“相同电压、 相同型号”的原则。 2. 电池连接线一端用以插入本机的外接电池插座,另外一端插入外接电池箱。请务必遵 守电池连接程序,否则有电击危险。 1) 将电池箱的电流保护开关打到“OFF”的位置。 2) 必须首先将外接电池线首先插入外接电池箱(切不可先接本机,否则有电击危险) , 然后将另外一端插入本机后面板的外接电池插座。...
  • Page 100 11.操作与运行模式 – EP6000 本机操作简单,请务必先阅读完本手册,按手册中指示即可操作本机。面板灯所代 表的 UPS 状态请参照附录 2。 1. 接市电 UPS 开机 1) 首先确认市电连接线正确无误,然后将旁路维护开关拨至“UPS” 位置,将输入 开关拨至“ON”位置。此时风扇工作,UPS 工作在旁路模式或待机模式。 2) 持续按开机键“ON”1 秒以上 UPS 开机。 3) 然后,UPS 将执行自检,负载/电池容量指示灯会全亮,从下到上逐一熄灭,几秒 钟之后, “UPS ON”指示灯亮,UPS 已处于市电模式下运行。若市电异常,UPS 将工作在电池模式下并保持输出没有中断。 2. 未接市电 UPS 开机 1) 若是有外接电池箱,请确保电池箱的电流保护开关处在“ON”的位置。 2) 持续按开机键“ON”1 秒以上 UPS 开机。 3) 开机过程中...
  • Page 101 5. 标准机的后备时间 长效机的后备时间依赖于外接电池容量、负载容量以及其它因素。 标准机的后备时间与负载容量有关,请参照下图: EP6000 后备时间 -18-...
  • Page 102 12.异常状况处理 - EP6000 故 障 可 能 原 因 解 决 方 法 确保本机未过载,通风口没有堵塞,室内温 #1 故障灯和 #6 灯亮,蜂鸣 本机因内部过热而关闭 度过高,等待 10 分钟让本机冷却,然后重 器长鸣 新启动,如失败,请与您的分销商联系。 去掉所有负载,关闭本机,确认负载没有故 #1 故障灯、#2 和 #5 灯亮, 本机输出短路 障或内部短路。重新开机,如失败,请与您 蜂鸣器长鸣 的分销商联系。 #1 故障灯和 #4 灯亮,蜂鸣 本机因内部故障关闭 请与您的分销商联系。 器长鸣...
  • Page 103 13.处理电池注意事项 1) 处理前,脱下戒指、手表之类的金属物品。 2) 更换电池线,请向本公司服务站或经销商购买原材料,以避免因容量不足而造成发热 或打火,引起火灾。 3) 不要将电池投入火中,会引起爆炸。 4) 勿损坏或打开电池,电池溢出的电解液,具有很强的毒性,对人体有害。 5) 避免电池正负极短路,否则会引起火灾或电击。 6) 触摸电池前要检查有无电压。电池回路与输入电压回路不隔理,在电池端子与地面间 会有高压危险。 7) 即使不连接输入电源,机内部件仍然与电池相连,因此仍然有高压危险。在维修或者 维护之前,请务必断开电池箱的电流保护开关或者去掉电池连接线。 8) 电池有危险高压和电流,其维护应由专业人员进行,其他人员不得操作电池。 -20-...
  • Page 104 14.电池维护 l 本系列 UPS 只需很少维护。标准机型的电池为阀式调节、低维护型、只需经常保持充 电以获得期望寿命。UPS 在同市电连接时,不管开机与否,始终向电池充电,并且提 供过充、过放电保护功能。 l 如果长期不使用本机,建议每隔四到六个月充电一次。 l 温度较高的地区,建议每隔 2 个月充电一次,标准充电时间不得少于 12 小时。 l 正常情况下,电池使用寿命为三到五年,如果发现状况不佳,则必须提早更换。更换 电池时,必须由专业人员执行。 l 电池的更换应遵守同数量同类型的原则。 l 电池不宜个别更换,整体更换时应遵守电池供应商的指示。 l 正常时,电池每四到六个月充、放电一次,放电至关机后充电,且标准机充电时间不 得少于 12 小时。 -21-...
  • Page 105 15.工作状态(所有机型) 15.1 市电工作模式 市电工作时面板如右图所示, “AC INPUT” 和“UPS ON” 指示灯亮,负载/电池容量指示灯 随着负载不同而亮起的方式不同。 1)如果“BATTERY”灯亮而“AC INPUT”灯闪 烁,表示市电电压或者频率超出了本机可以接 受的范围,本机工作在电池模式。 2)如果输出过载,负载/电池容量指示灯全亮并且 蜂鸣器一秒两叫,须逐一移出非关键性设备减 小本机的带载量至额定容量的 90%以下。 市电工作模式 注意:若接发电机,须按以下步骤进行: 启动发电机,待其运行稳定后将发电机的输出电源接到本机输入端(此时要确定 ● 本机为空载) ,然后按开机程序启动本机。本机启动后,再逐一连入负载。 建议以本机两倍容量来选择发电机容量。 ● 15.2 电池模式 电池工作时面板如上图所示, “BATTERY”和 “UPS ON”指示灯亮,负载/电池容量指示灯随着 电池容量不同而亮起的方式不同。 1) 本机工作于电池模式时,蜂鸣器每 4 秒报警一 次,若此时再次持续按前面板的开机键“ON”1 秒以上,蜂鸣器将停止报警。再持续按前面板 的开机键“ON”1 秒以上将恢复报警功能。 2) 当电池容量减小时,负载/电池容量指示灯亮的...
  • Page 106 15.3 旁路模式 旁路工作时面板如下图所示, “AC INPUT” 和“BYPASS” 指示灯亮,负载/电池容量指示灯 随着负载容量不同而亮起的方式不同。 本机蜂鸣器 两分钟报警一次。市电灯“AC INPUT”闪烁表示 市电电压或者频率超出了本机可以接受的范围。 1) 面板上其他指示灯的含义与市电模式相同。 2) 本机工作在旁路模式时没有后备功能,负载所 用的电由市电经过内部滤波器直接提供。 旁路模式 15.4 异常模式 使用中若发现“ALARM”灯亮起则表示本机工作在异常模式。 -23-...
  • Page 107 16.通讯接口 16.1 通讯界面 RS232 下面是 DB-9 的信号分配情况: 引脚# 分配说明 输入/输出 发送 输出 接收 输入 输入 16.2 通讯界面 USB 除了上面提到的通讯协议外,本系列 UPS 还提供了遵守 USB1.1 协议的 USB 卡。 16.3 网络通讯 SNMP 卡 (可选) 除了上面提到的通讯方法,本系列 UPS 还提供了可选的网络通讯办法,请与您的分销 商联系。下图是网络通讯卡面板描述: -24-...
  • Page 108 17.监控软件(所有机型) EP Series OS Shutdown Software EP Series OS Shutdown Software 是一款多功能的的 UPS 监控软件, 它提供了友好的 用户界面监控您的 UPS。这款独特的监控软件在市电异常时可以为您的计算机网络系统 提供安全的自动关机功能。用这款软件您可以监控并且控制任意一台 UPS,只要这台 UPS 和您同处在一个局域网甚至 internet 上,而无论这台 UPS 实际上有多远。 ★ 使用和安装监控软件请参考附送的软件用户手册。 -25-...
  • Page 109 附录 1:面板灯号显示与工作状态对应表 - EP700/1000/2000/3000 面板灯号显示 序 工作状态 报警声 号 ● ● ● 无 0~30%负载量 ● ● ● ● 无 31%~50%负载量 市电 ● ● ● ● ● 工作 无 51%~70%负载量 模式 ● ● ● ● ● ● 无 71%~95%负载量 ● ● ●...
  • Page 110 附录 2:面板灯号显示与工作状态对应表 - EP6000 面板灯号显示 序 工作状态 报警声 号 ● ● ● 无 0~35%负载量 ● ● ● ● 无 36%~55%负载量 市电 ● ● ● ● ● 工作 无 56%~75%负载量 模式 ● ● ● ● ● ● 无 76%~95%负载量 ● ● ●...
  • Page 111 附录 3:Safety & EMC 等级标准 本产品符合下列标准: EP700/1000/2000/3000 *安规 IEC/EN 62040-1-1 *电磁发射 传导发射............:IEC/EN62040-2 种类 C1 辐射发射............:IEC/EN62040-2 种类 C1 谐波电流............:IEC/EN61000-3-2 电压跌落与闪烁..........:IEC/EN61000-3-3 *电磁抗扰 静电放电抗扰度..........:IEC/EN61000-4-2 等级 4 射频电磁场辐射抗扰度........:IEC/EN61000-4-3 等级 3 电快速瞬变脉冲群抗扰度.......:IEC/EN61000-4-4 等级 4 浪涌(冲击)抗扰度........:IEC/EN61000-4-5 等级 4 低频信号抗扰度..........:IEC/EN61000-2-2 EP 6000 *安规 IEC/EN 62040-1-1 *电磁发射 传导发射............:IEC/EN62040-2 种类...
  • Page 112 附录 4:后面板(所有机型) -29-...
  • Page 113 -30-...
  • Page 114 -31-...
  • Page 115 -32-...
  • Page 116 -33-...
  • Page 117 -34-...
  • Page 118 附录 5:有毒有害物质或元素信息卡 有毒有害物质或元素 部件 有害物质 铅 汞 镉 六价铬 多溴联苯 多溴联苯醚 名称 来源说明 (Pb) (Hg) (Cd) (Cr ) (PBBs) (PBDEs) 半导体本体中的 半导体器件类 × ○ ○ ○ ○ ○ 铅 铜触点上的电镀 开关/断路器类 ○ ○ × ○ ○ ○ 镉 陶瓷封装电子零 陶瓷电子 ×...
