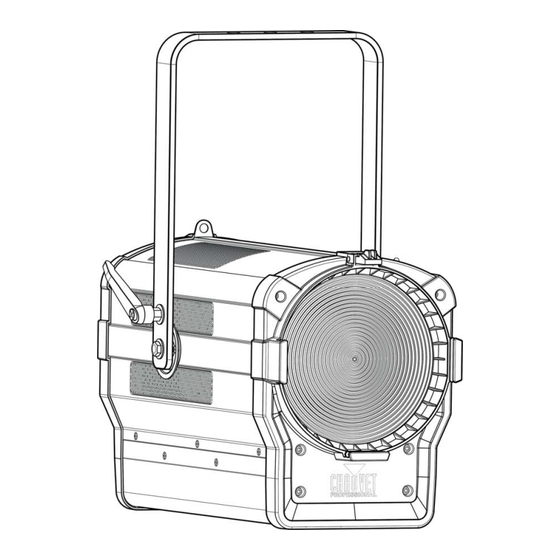

Chauvet OVATION F-915FC Quick Reference Manual

Hide thumbs Also See for OVATION F-915FC:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Quick Reference Guide
English
Español
Français
Nederlands
EN
ES
FR
NL

Advertisement

Table of Contents
loading

Related Manuals for Chauvet OVATION F-915FC

Summary of Contents for Chauvet OVATION F-915FC

  • Page 1 Quick Reference Guide English Español Français Nederlands...

  • Page 2: About This Guide

    This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. Power Linking You can link up to 6 Ovation F-915FC products at 120 V, 10 products at 208 V, or 12 products at 230 V. Never exceed this number. Power linking cords can be purchased separately.

  • Page 3: Dmx Linking

    DMX Connection The Ovation F-915FC uses a 3- or 5-pin DMX data connection for its 8 DMX personalities: 3 Ch, 5 Ch, 7 Ch, 11 Ch, 13 Ch, 14 Ch, 17 Ch, and HSV. See the User Manual for information about connecting and configuring the product for DMX operation.

  • Page 4: Virtual Color Wheel (Vcw)

    Virtual Color Wheel (VCW) The Ovation F-915FC includes a feature called the Virtual Color Wheel (VCW). This feature is available as a stand-alone control mode for manual use and also as a control channel in select DMX personalities. Over 30 pre-mixed colors, custom blended by our engineers, are available to call up for easier programming.

  • Page 5: Menu Map

    6500K   Note: The color temperatures above are simulated renditions of the color output produced as compared to a tungsten lamp at the specified color temperature. Chauvet makes no guarantee of the color output accuracy. Menu Map Main Level...
  • Page 6 <_ _ _ _H> Information Version <V_._> Shows current firmware version <_ _ _ _ _ _ _ _ _ _ _ _> Shows product UID Reset Resets the product to factory default settings Factory Ovation F-915FC QRG Rev. 1...

  • Page 7: Dmx Values

    Dimmer speed mode 1  Overrides and changes Dimmer speed mode 2  menu selection Dimmer speed mode 3  Zoom Narrow to wide  No function  Motor Reset Motor reset  No function  Ovation F-915FC QRG Rev. 1...
  • Page 8 Narrow to wide  7 Ch Channel Function Value Percent/Setting Dimmer 0–100%  0–100%  Green 0–100%  Blue 0–100%  Amber 0–100%  Lime 0–100%  No function  Strobe Strobe, slow to fast  Ovation F-915FC QRG Rev. 1...
  • Page 9 3 Ch Channel Function Value Percent/Setting Dimmer 0–100%  Virtual Color Wheel Virtual Color Wheel Chart  Color Temperature Color Temperature Chart  Channel Function Value Percent/Setting 0–100%  Saturation 0–100%  Value 0–100%  Ovation F-915FC QRG Rev. 1...

  • Page 10: Acerca De Esta Guía

    100–240 VCA, 50/60 Hz. Alimentación en Cadena Puede enlazar hasta 6 productos Ovation F-915FC a 120 V, 10 productos a 208 V o 12 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

  • Page 11: Montaje

    Conexión DMX El Ovation F-915FC usa una conexión de datos DMX normal para sus 8 personalidades DMX: 3 Ch, 5 Ch, 7 Ch, 11 Ch, 13 Ch, 14 Ch, 17 Ch y HSV. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX Conexión Maestro/Esclavo...

  • Page 12: Rueda De Color Virtual (Vcw)

    Rueda de Color Virtual (VCW) El Ovation F-915FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo.

  • Page 13: Mapa De Menú

    Nota: Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido. Mapa de Menú...
  • Page 14 Information Version <V_._> Muestra instalada la versión de firmware <_ _ _ _ _ _ _ _ _ _ _ _> Muestra el UID # del producto Reset Reinicia a la configuración de fábrica Factory Ovation F-915FC GRR Rev. 1...

  • Page 15: Valores Dmx

    Anula y cambia la Curva de atenuador 2  selección del menú Curva de atenuador 3  Zoom Estrecho a ancho  Sin función  Reinicio del motor Reinicio del motor  Sin función  Ovation F-915FC GRR Rev. 1...
  • Page 16 Estrecho a ancho  7 Ch Canal Función Valor Porcentaje/Configuración Atenuador 0–100%  Rojo 0–100%  Verde 0–100%  Azul 0–100%  Ámbar 0–100%  Lime 0–100%  Sin función  Estroboscopio Estroboscopio, lento a rápido  Ovation F-915FC GRR Rev. 1...
  • Page 17 Porcentaje/Configuración Atenuador 0–100%  Rueda de color virtual Tabla de Colores VCW  Temperatura de color Gráfico de temperaturas de color  Canal Función Valor Porcentaje/Configuración Matiz 0–100%  Saturación 0–100%  Valor 0–100%  Ovation F-915FC GRR Rev. 1...

  • Page 18: À Propos De Ce Manuel

    Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Électrique Vous pouvez connecter jusqu’à 6 Ovation F-915FC à 120 V, 10 unités à 208 V ou 12 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation. Prise CA Connexion Câble (États-Unis)

  • Page 19: Raccordement Dmx

    Connexion DMX Le Ovation F-915FC utilise une connexion de données DMX standard pour ses 8 personnalités DMX: 3 Ch, 5 Ch, 7 Ch, 11 Ch, 13 Ch, 14 Ch, 17 Ch et HSV. Consultez le manuel d’utilisation pour connecter et configurer le système DMX.

  • Page 20: Roue De Couleurs Virtuelles (Vcw)

    Roue de Couleurs Virtuelles (VCW) Le Ovation F-915FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX.
  • Page 21 Remarque: Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur. Tableau de Menu...
  • Page 22 Affiche le nombre total des heures du produit Information Version <V_._> Affiche la version du logiciel installée <_ _ _ _ _ _ _ _ _ _ _ _> Affiche UID actuel Reset Permet de réinitialiser aux valeurs par défaut Factory d'usine Ovation F-915FC MdR Rév. 1...

  • Page 23: Valeurs Dmx

    Remplace et modifie la Courbe de gradation 2  sélection du menu Courbe de gradation 3  Zoom Étroit à large  Pas de fonction  Réinitialisation du moteur Réinitialisation du moteur  Pas de fonction  Ovation F-915FC MdR Rév. 1...
  • Page 24  7 Ch Canal Fonction Valeur Pourcentage/Configuration Gradateur 0–100%  Rouge 0–100%  Vert 0–100%  Bleu 0–100%  Ambre 0–100%  Lime 0–100%  Pas de fonction  Stroboscope Stroboscope, lent à rapide  Ovation F-915FC MdR Rév. 1...
  • Page 25 Roue de couleurs virtuelles Consultez la section Gamme de Couleurs  Température de la couleur Consultez la section Gamme des températures de couleur  Canal Fonction Valeur Pourcentage/Configuration Teint 0–100%  Saturation 0–100%  Valeur 0–100%  Ovation F-915FC MdR Rév. 1...

  • Page 26: Over Deze Handleiding

    BEKNOPTE HANDLEIDING Over deze handleiding De Ovation F-915FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 27 Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking U kunt tot 6 Ovation F-915FC-producten koppelen bij 120 V, 10 producten bij 208 V of 12 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

  • Page 28: Montage

    Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation F-915FC aondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van Temperatuur en wijzigingen aan de menu opties van DMX Address, DMX Channel, Dimmer Mode en LED Frequency.

  • Page 29: Virtueel Kleurenwiel

    BEKNOPTE HANDLEIDING Virtueel kleurenwiel De Ovation F-915FC ibevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.
  • Page 30 6500K   Let op: De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst. Menumap Hoofdniveau Programmeerniveaus Beschrijving Selecteert het start-adres (hoogste kanaal beperkt 001–510*...
  • Page 31 Auto Show Auto 1–5 <001–100> automatische programmasnelheid Zoom 0–255 Controleert de zoom Master DMX-modus (Master) Master/ Slave Slave Slave-modus Lineaire dimmer Dimmer Selecteert dimprofielen van snel (Dimmer 1) tot Mode Dimmer 1–3 langzaam (Dimmer 3) Ovation F-915FC BH Rev. 1...
  • Page 32 <_ _ _ _H> Toont het totale aantal producturen Information Version <V_._> Toont de geïnstalleerde softwareversie <_ _ _ _ _ _ _ _ _ _ _ _> Geeft de huidige UID Reset Herstellen naar de fabrieksstandaard Factory Ovation F-915FC BH Rev. 1...

  • Page 33: Dmx-Waarden

    Lineaire dimmer  Houd 3 seconden Dimmersnelheid Dimcurve 1  ingedrukt: Overschrijft en wijzigt de Dimcurve 2  menuselectie Dimcurve 3  Zoom Smal tot breed  Geen functie  Motorreset Motorreset  Geen functie  Ovation F-915FC BH Rev. 1...
  • Page 34 Smal tot breed  7 Ch Kanaal Functie Waarde Percentage/Instelling Dimmer 0–100%  Rood 0–100%  Groen 0–100%  Blauw 0–100%  Amber 0–100%  Lime 0–100%  Geen functie  Stroboscoop Stroboscoop, langzaam tot snel  Ovation F-915FC BH Rev. 1...
  • Page 35 3 Ch Kanaal Functie Waarde Percentage/Instelling Dimmer 0–100%  Virtueel kleurenwiel Raadpleeg de sectie Kleurenkaart  Kleurtemperatuur Raadpleeg de sectie Kleurtemperatuur-kaart  Kanaal Functie Waarde Percentage/Instelling Tint 0–100%  Verzadiging 0–100%  Waarde 0–100%  Ovation F-915FC BH Rev. 1...

  • Page 36: Multi-Language

    Voice: +52 (728) 690-2010 Outside the U.S., United Kingdom, Ireland, Mexico or Benelux, contact the dealer of record. Follow the instructions to request support or to return a product. Visit our website for contact details. Ovation F-915FC QRG Rev. 1...
