REEL SENS
Q3006
SW3001
AT + 5.2V
D3001
DVD_POWER_A
POWER_FAIL
REGULATOR
VCR_POWER_ON_H
1G/VCR/T-REC_LED
2G/DUB/REC_LED
3G/TV/VCR_LED
4G/T_SHT_LED
5G/CS/BS_LED
SEG1
SEG2
DISPLAY/
SEG3
OPERATION
SEG4
SEG5
SEG6
SEG7
SEG8
SEG9
SEG10
P. CON + 5V
REEL SENS
Q3007
SYSCON/SOFTWARE/SERVO IC
2
1
2
1
IC3001 OEC7079D
79
REEL-S
3
4
3
4
80
REEL-T
41
XC IN
X3001
IC3004
32.768KHz
42
XC OUT
PST3231NR
SYSTEM
1
43 RESET
RESET IC
38
X IN
X3002
12MHz
39
X OUT
Q3009
FF/REW SW
25
FF/REW-L
Q3008
FF/REW SW
97
93
81 TAB_SW
Q3004
MS_SEN B
1
MSSW_B
Q3005
MS_SEN A
2
MSSW_A
Q3003
CENT SW
21
CENT LED
31
DVD_POWER_A
82
P. FAIL
20
POWER ON-H A
Q3001
BOT SENSOR
10
BOT
Q3002
EOT SENSOR
6
EOT
60
GRID1
61
GRID2
62
GRID3
GRID4
63
GRID5
64
50
SEG 1
SEG 2
51
52
SEG 3
53
SEG 4
54
SEG 5
55
SEG 6
SEG 7
56
SEG 8
57
SEG 9
58
59
SEG 10

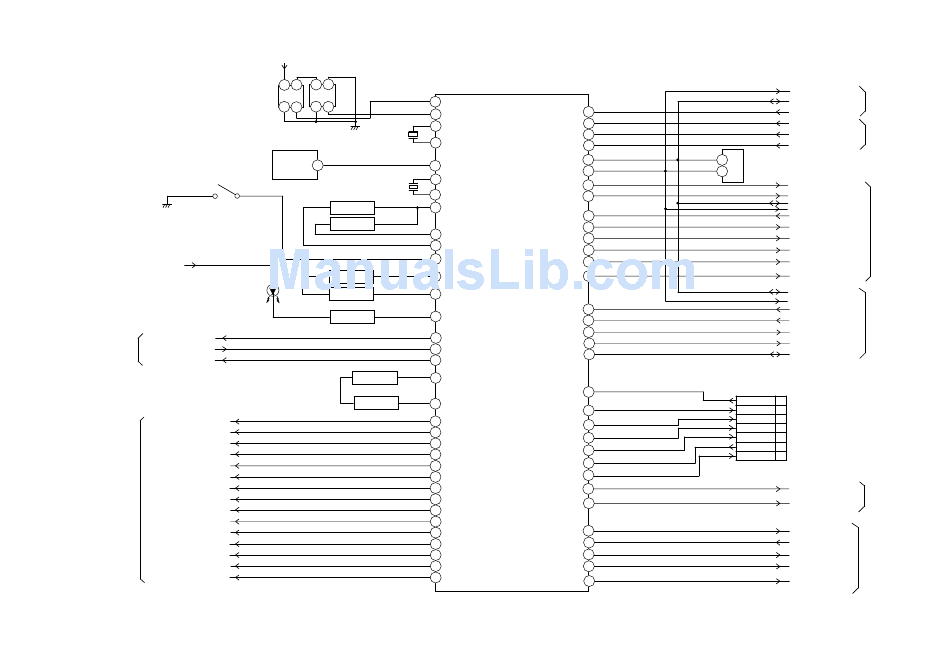

MICON BLOCK DIAGRAM
PERI_CTL/AGC
9
14
REMOCON
3
KEY-A
4
KEY-B
IIC-SDA
72
71
IIC-CLK
S.DET-H
16
22
A.MUTE
V. ENV
8
VH SW
18
CTL AMP OUT
NA_REC-H
29
CTL SW OUT
D.V.SYNC
13
76
PICTURE_CTL
MSECAM-M/AGC/
100
MSECAM-M/S.DET
5
AFT SC
9
PERI_CTL/AGC
CG-CLK
70
69
CG_CS
CG-DATA
68
85
CFG
CAP_FWD
11
12
CAP_LIMIT
77
CAP CTL
LDM CTL
47
DFG
87
CYL CTL
78
28
DVD_MUTE
17
DVD_RESET
67
SUB CLK
SUB DATA IN
66
SUB DATA OUT
65
SUB RESET
49
SUB CS. 46
2-49
2-50
IIC_CLK
TUNER/JACK/
IIC_DATA
HI-FI/21PIN/OSD
AGC
REM_IN
DISPLAY/
KEY-A
OPERATION
KEY-B
EEP ROM IC
5
IC3099
6
S-24C08ADPA-01
S.DET-H
A_MUTE/TRICK_H
IIC_DATA
IIC_CLK
ENV. DET
V. H_SW
Y/C/AUDIO/
HEAD AMP
NA_REC-H
DUMMY_V.SYNC
PICTURE_CTL
MSECAM_M/AGC/S.DET
IIC_DATA
IIC_CLK
AFT_S.CURVE
TUNER/JACK/
PERI_CTL_L
HI-FI/21PIN/OSD
CG_CLK
CG_CS
CG_DATA
CAP_FG
1
CAP/M/F/R
4
I_LIMIT
5
CAP_CTL
9
LDM_CTL
10
CYL_FG/PG
11
CYL_CTL
12
CP3001
DVD MUTE
DVD IN/OUT
DVD_RESET
SUB_CLK
SUB DATA
SUB MICON/
IN
SUB DATA OUT
OSD/VPS
SUB RESET
SUB_CS
