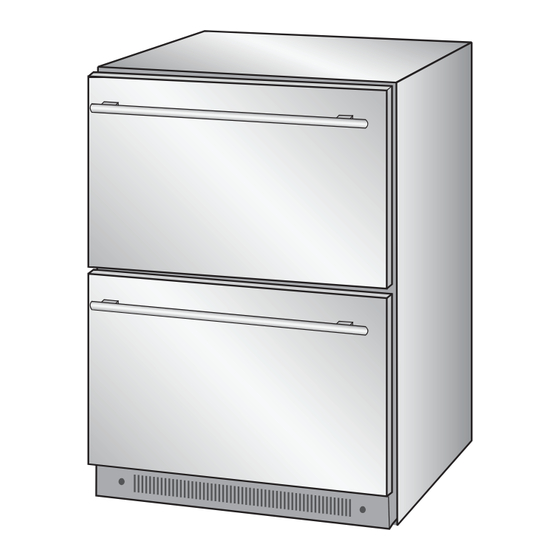

Undercounter dual-drawer refrigerator
Hide thumbs Also See for DD410RS:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Installer and User Manual
Undercounter Dual-Drawer Refrigerator
Réfrigérateur à deux tiroirs
Refrigerador de doble cajón
Installation and User Manual
Installation et guide de l'utilisateur
Manual de instalación y del usuario
DD410RS

Advertisement

Table of Contents
loading

Related Manuals for Haier DD410RS

Summary of Contents for Haier DD410RS

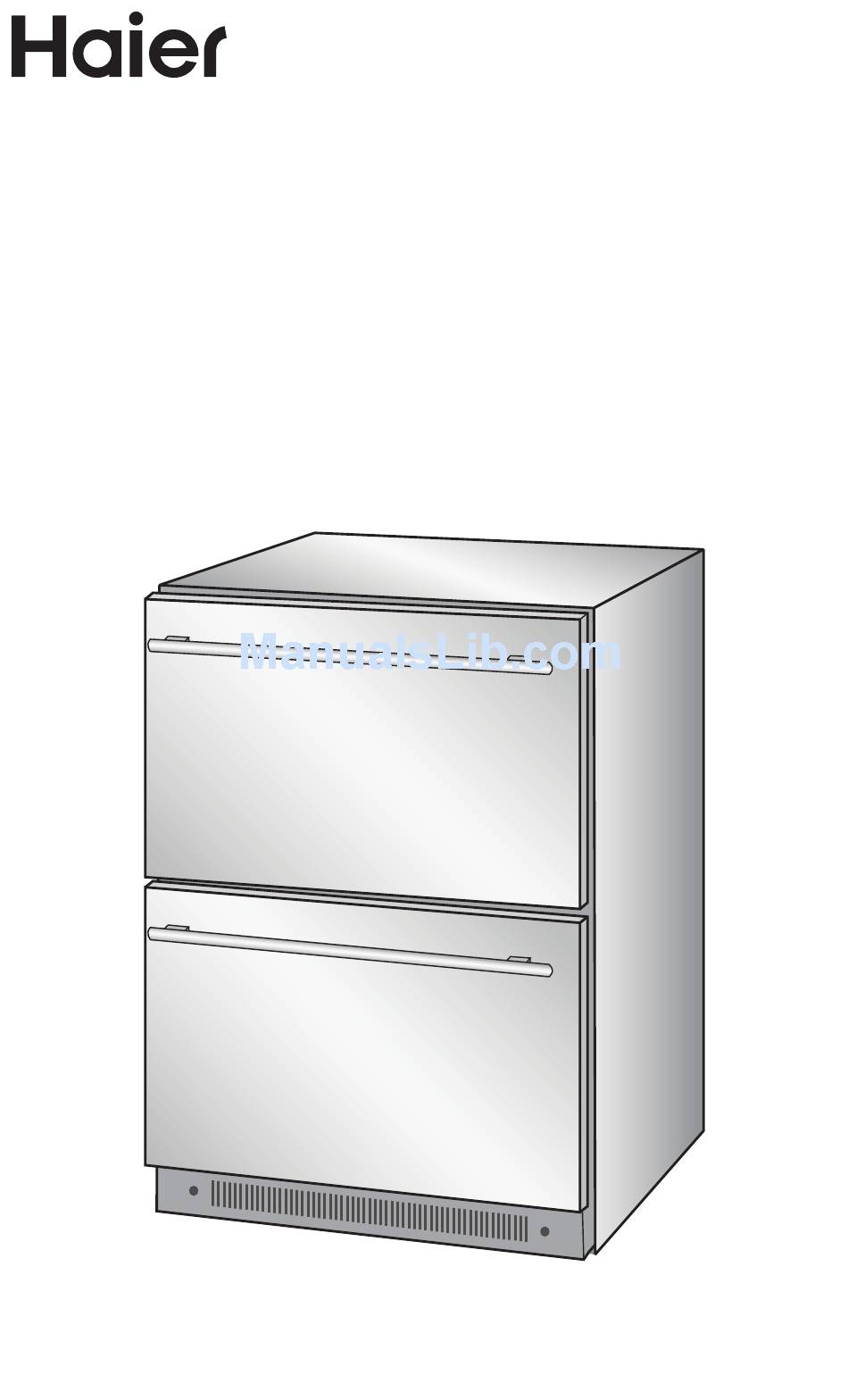

  • Page 1 Installation and User Manual Installation et guide de l’utilisateur Manual de instalación y del usuario DD410RS Undercounter Dual-Drawer Refrigerator Réfrigérateur à deux tiroirs Refrigerador de doble cajón...

  • Page 3: Table Of Contents

    Drawer Features ......................11 DUAL-DRAWER CARE ..................13 TROUBLESHOOTING ..................14 LIMITED WARRANTY ..................17 RECORD KEEPING Thank you for purchasing this Haier product. This user manual will help you ___________________________________ get the best performance from your Model number new dual-drawer refrigerator.

  • Page 4: Dual-Drawer Refrigerator Safety

    DUAL-DRAWER REFRIGERATOR SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.

  • Page 5: Important Safety

    IMPORTANT SAFETY INSTRUCTIONS WARNING: To reduce the risk of fire, electrical shock, injury to persons, or damage when using the dual-drawer refrigerator, follow basic precautions, including the following: • • Use this appliance only for Do not remove ground prong. its intended purpose as •...
  • Page 6 State of California Proposition 65 Warnings: WARNING: This product contains one or more chemicals known to the State of California to cause cancer. WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other reproductive harm. PROPER DISPOSAL OF YOUR OLD REFRIGERATED APPLIANCE WARNING Suffocation Hazard...

  • Page 7: Parts And Features

    PARTS AND FEATURES Hole Cover Handle Crisper Lower Drawer Divider Upper Drawer Divider Leveling Legs Control Panel Assessory Package (Anti-tip brackets and screws)

  • Page 8: Installation Instructions

    INSTALLATION INSTRUCTIONS TOOLS NEEDED • • Phillips Screwdriver Measuring Tape • Carpenter’s Level PARTS SUPPLIED • • Anti-tip Brackets Screws LOCATION REQUIREMENTS This dual-drawer refrigerator is for built-in use only. Before use, this dual-drawer refrigerator must be installed properly. NOTE: Allow the dual-drawer to sit upright on its base for at least one hour before installation.

  • Page 9: Electrical Requirements

    ELECTRICAL REQUIREMENTS WARNING Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove the ground prong from the power cord plug. Do not use an adapter. Do not use an extension cord. Failure to do so can result in death, re or electrical shock. Before you move your dual-drawer refrigerator into its final location, it is important to make sure you have the proper electrical connection.

  • Page 10: Step By Step Instructions

    STEP BY STEP INSTRUCTIONS STEP 1 - UNPACK DUAL-DRAWER REFRIGERATOR WARNING Excessive Weight Hazard Use two or more people to move and install dual-drawer refrigerator. Failure to do so can result in back or other injury. WARNING Cut Hazard Cabinet edges along stamp/cut-out areas may be sharp. Avoid placing hands, ngers or other appendages near these areas.

  • Page 11: Step 3 - Install Dual-Drawer Refrigerator

    STEP 3 - INSTALL DUAL-DRAWER REFRIGERATOR Depending on the material of your countertop, use either Method 1 - Install to Countertop or Method 2- Install to Adjacent Cabinet to secure your dual-drawer refrigerator. WARNING Tip Over Hazard Do not use dual-drawer refrigerator until completely installed. Do not push down on open drawer.

  • Page 12: Dual-Drawer Use

    3. Raise the front leveling legs until the anti-tip bracket is flush with the underside of the countertop. 4. Install dual-drawer refrigerator to countertop. METHOD 2 - INSTALL TO ADJACENT CABINETS Attach Anti-Tip Brackets 1. Pry hole covers from the top of the cabinet to reveal the holes used to install the anti-tip brackets.

  • Page 13: Drawer Features

    TEMPERATURE SETTING The temperature range of the dual-drawer refrigerator is 34°F to 45°F (1.1°C to 7.2°C). If you want to change temperature, press SET for 3 seconds. The control will beep, and the temperature will flash in control panel. Adjust the temperature using the buttons.

  • Page 14: Adjustable Divider

    CRISPER • The crisper is a convenient location to store fresh vegetables. • A crisper with cover is located in the upper drawer. • The crisper is removable when not in use. ADJUSTABLE DIVIDER There is a divider in each drawer. For flexibility in food storage, you can adjust or remove the dividers.

  • Page 15: Dual-Drawer Care

    DUAL-DRAWER CARE CLEANING The dual-drawer refrigerator defrosts automatically. The water on back wall drains into the water tank and is evaporated by the condenser. WARNING Explosion Hazard Use non ammable cleaner. Failure to do so can result in death, explosion or re. IMPORTANT: •...

  • Page 16: Troubleshooting

    5. Clean the drain hole using a small, soft material such as a cotton swab. To access the drain hole, you must first remove the lower drawer. To remove the lower drawer: 1. Slide out the lower drawer completely. 2. Using a screwdriver, remove the 2 screws fastening the lower drawer to the drawer glides Locations of screws...
  • Page 17 Dual-drawer Food is not sealed or Reseal packaging. Place an opened refrigerator packaged properly box of baking soda in the dual- has an odor drawer refrigerator, replace every 3 months Interior needs to be Clean the interior. See “Cleaning.” cleaned Food stored too long Dispose of spoiled food.
  • Page 18 Doors opened frequently Keep door closed. Check that a refrigerator or left open package is not preventing door from closing Gasket is not sealing Clean the gasket properly FOR MORE HELP, VISIT HAIER.COM OR CALL THE CONSUMER HELP LINE AT 1-877-377-3639.

  • Page 19: Limited Warranty

    Any service charges not specifically identified For 12 months from the date of original retail as normal such as normal service area or purchase, Haier will repair or replace any part hours. free of charge including labor that fails due to Damage incurred in shipping.
  • Page 20 Caractéristiques des tiroirs ..................29 ENTRETIEN DU RÉFRIGÉRATEUR À DEUX TIROIRS ..........31 DÉPANNAGE ..................... 33 GARANTIE LIMITÉE ................... 36 DOCUMENTS À CONSERVER Merci d’avoir acheté ce produit Haier. Ce manuel d’utilisation vous aidera ___________________________________ à obtenir la meilleure performance Numéro de modèle possible de votre nouvelle cuisinière.

  • Page 21: Sécurité Du Réfrigérateur À Deux Tiroirs

    SÉCURITÉ DU RÉFRIGÉRATEUR À DEUX TIROIRS Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité.
  • Page 22 IMPORTANTES INSTRUCTIONS DE SÉCURITÉ AVERTISSEMENT : Afin de réduire le risque d’incendie, de choc électrique, de blessures corporelles ou de dommage lors de l’utilisation de la cuisinière, il convient d’observer certaines précautions fondamentales, notamment : • • Utiliser cet appareil Ne pas enlever la prise de uniquement dans le but liaison à...
  • Page 23 Avertissements de la proposition 65 de l'État de Californie : AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de cancers. AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à...

  • Page 24: Pièces Et Caractéristiques

    PIÈCES ET CARACTÉRISTIQUES Cache-trou Poignée Bac à légumes Séparateur du tiroir inférieur Séparateur du tiroir supérieur Pieds de nivellement Panneau de commande Trousse d’accessoires (brides antibasculement et vis)

  • Page 25: Instructions D'installation

    INSTRUCTIONS D’INSTALLATION OUTILS NÉCESSAIRES • • Tournevis Phillips Mètre ruban • Niveau PIÈCES FOURNIES • • Brides antibasculement EXIGENCES D’EMPLACEMENT Ce réfrigérateur à deux tiroirs est prévu pour une utilisation encastrée uniquement. Avant utilisation, ce réfrigérateur à deux tiroirs doit être correctement installé. REMARQUE : Laisser le réfrigérateur à...

  • Page 26: Spécifications Électriques

    SPÉCIFICATIONS ÉLECTRIQUES AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre du cordon d'alimentation. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de cette instruction pourrait causer un décès, un incendie ou un choc électrique.

  • Page 27: Instructions Étape Par Étape

    INSTRUCTIONS ÉTAPE PAR ÉTAPE ÉTAPE 1 - DÉBALLER LE RÉFRIGÉRATEUR À DEUX TIROIRS AVERTISSEMENT Risque du poids excessif Utiliser au moins deux personnes pour déplacer et installer le réfrigérateur à deux tiroirs. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

  • Page 28: Étape 3 - Installer Le Réfrigérateur À Deux Tiroirs

    ÉTAPE 3 - INSTALLER LE RÉFRIGÉRATEUR À DEUX TIROIRS En fonction du matériau de votre plan de travail, utiliser soit la méthode 1 - Installation dans un plan de travail, soit la méthode 2 - Installation dans un placard adjacent pour fixer solidement le réfrigérateur à deux tiroirs. AVERTISSEMENT Risque de basculement Ne pas utiliser le réfrigérateur à...
  • Page 29 Régler l’aplomb du réfrigérateur à deux tiroirs Il peut être nécessaire de régler les pieds de nivellement sous le réfrigérateur à deux tiroirs pour bien l’installer dans l’ouverture du placard. 1. Régler la hauteur de l’arrière du réfrigérateur à deux tiroirs en relevant ou en abaissant les pieds de nivellement arrière, puis en commençant à...

  • Page 30: Utilisation Du Réfrigérateur À Deux Tiroirs

    UTILISATION DU RÉFRIGÉRATEUR À DEUX TIROIRS PANNEAU DE COMMANDE d e f Augmenter la température Verrouillage/Réglage des commandes Écran à DEL Conversion °C/°F Diminuer la température Interrupteur d’alimentation RÉGLAGE DE TEMPÉRATURE La gamme de températures pour le modèle de réfrigérateur à deux tiroirs s’étend de 34 °F à...

  • Page 31: Caractéristiques Des Tiroirs

    MODE SABBAT Cette caractéristique est disponible pour le respect de certaines fêtes religieuses. En mode Sabbat, le réfrigérateur à deux tiroirs continue de fonctionner (compresseur, électrovanne, ventilateur, circuit de l’élément chauffant) mais toutes les lumières, notamment celle du panneau de commande et les DEL sont éteintes, que la porte soit ouverte ou fermée.
  • Page 32 Réglage du séparateur du compartiment supérieur : Le tiroir supérieur est divisé par des séparateurs attachés au support du bac. Les deux séparateurs peuvent être réglés soit de gauche à droite, soit de l’arrière vers l’avant comme illustré. Pour faciliter le nettoyage, les séparateurs peuvent être retirés. Voir “Préparation du réfrigérateur à...

  • Page 33: Entretien Du Réfrigérateur À Deux Tiroirs

    ENTRETIEN DU RÉFRIGÉRATEUR À DEUX TIROIRS NETTOYAGE Le réfrigérateur à deux tiroirs se dégivre automatiquement. L’eau sur la paroi arrière se vidange dans le réservoir d’eau et s’évapore par le condensateur. AVERTISSEMENT Risque d'explosion Utiliser un produit de nettoyage inin ammable. Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.
  • Page 34 AVERTISSEMENT Risque de choc électrique Débrancher le réfrigérateur ou déconnecter la source de courant électrique avant de le nettoyer. Le non-respect de cette instruction peut causer un décès, un choc électrique ou blessures. 1. Débrancher le réfrigérateur à deux tiroirs ou déconnecter la source de courant électrique.

  • Page 35: Dépannage

    DÉPANNAGE Avant d’effectuer un appel de service... Veuillez passer en revue les conseils de dépannage suivants avant d’effectuer un appel de service! LE RÉFRIGÉRATEUR À DEUX TIROIRS NE FONCTIONNE PAS CORRECTEMENT Problème Cause possible Solution Le réfrigérateur à deux Brancher le cordon d’alimentation réfrigérateur à...
  • Page 36 Vibration ou Le réfrigérateur à deux Voir “Réglage de l’aplomb” cliquetis tiroirs n’est pas en contact ferme avec le plancher Sons normaux Son donnant Ce son est émis par le réfrigérant l’impression que de l’eau qui s’écoule dans les canalisations s’écoule du réfrigérateur lorsque le compresseur se met en à...
  • Page 37 Le joint n’est pas Nettoyer le joint hermétique POUR OBTENIR DE L’AIDE SUPPLÉMENTAIRE, VISITER HAIER. COM OU CONTACTER LA LIGNE D’ASSISTANCE À LA CLIENTÈLE AU 1-877-377-3639.

  • Page 38: Garantie Limitée

    Un produit dont le numéro de série d’origine a Haier peut choisir à sa seule discrétion de été enlevé ou modifié. remplacer ou réparer des pièces, des sous- systèmes ou le produit tout entier.
  • Page 39 SOLUCIÓN DE PROBLEMAS ................51 GARANTÍA ......................53 INFORMACIÓN A TENER EN CUENTA Le agradecemos la compra de este producto de marca Haier. Este manual ___________________________________ para el usuario le ayudará a obtener Número de modelo el mejor funcionamiento de su nueva refrigerador de doble cajón.

  • Page 40: Seguridad Del Refrigerador De Doble Cajón

    SEGURIDAD DEL REFRIGERADOR DE DOBLE CAJÓN Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. Este es el símbolo de advertencia de seguridad.

  • Page 41: Instrucciones Importantes

    INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico, lesiones a personas o daños al utilizar la refrigerador de doble cajón, siga precauciones básicas, incluyendo las siguientes: • • Use este aparato solamente Conecte el aparato a para el propósito que fue un tomacorriente de 3 diseñado, como se describe...

  • Page 42: Piezas Y Características

    CÓMO DESHACERSE ADECUADAMENTE DE SU APARATO REFRIGERADOR VIEJO ADVERTENCIA Peligro de as xia Quite la puerta o el(los) cajón(cajones) de su aparato refrigerador viejo. No seguir esta instrucción puede ocasionar la muerte o daño al cerebro. IMPORTANTE: El atrapamiento y asfixia de niños no es un problema del pasado. Un aparato refrigerador desechado y abandonado es un peligro, aún si va a quedar ahí...

  • Page 43: Instrucciones De Instalación

    INSTRUCCIONES DE INSTALACIÓN HERRAMIENTAS NECESARIAS • • Destornillador Phillips Cinta de medir • Nivel de carpintero PIEZAS SUMINISTRADAS • • Soportes antivuelco Tornillos REQUISITOS DE UBICACIÓN Este refrigerador de doble cajón solo se debe utilizar empotrado. Antes de usarlo, deberá estar correctamente instalado. NOTA: Deje que el refrigerador de doble cajón esté...

  • Page 44: Requisitos Eléctricos

    REQUISITOS ELÉCTRICOS ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite el terminal de conexión a tierra del cable de alimentación. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

  • Page 45: Instrucciones Detalladas

    INSTRUCCIONES DETALLADAS PASO 1 - CÓMO DESEMPACAR EL REFRIGERADOR DE DOBLE CAJÓN ADVERTENCIA Peligro de Peso Excesivo Con la ayuda de dos o más personas, mueva e instale el refrigerador de doble cajón. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

  • Page 46: Paso 3 - Instalación Del Refrigerador De Doble Cajón

    PASO 3 - INSTALACIÓN DEL REFRIGERADOR DE DOBLE CAJÓN Según el material del mostrador, utilice el Método 1: Instalación en el mostrador, o el Método 2: Instalación en el armario adyacente, para asegurar el refrigerador de doble cajón. ADVERTENCIA Peligro de Vuelco No utilice el refrigerador de doble cajón hasta que esté...
  • Page 47 Nivele el refrigerador de doble cajón Podría ser necesario ajustar las patas niveladoras debajo del doble cajón para que encajen correctamente en la abertura del armario. 1. Suba o baje las patas niveladoras traseras para ajustar la altura de la parte posterior del doble cajón y, luego, comience a deslizar el doble cajón en la abertura debajo del mostrador.

  • Page 48: Uso Del Doble Cajón

    USO DEL DOBLE CAJÓN PANEL DE CONTROL d e f Subir temperatura Bloqueo/fijación del control Pantalla LED Conversión a °C/°F Bajar temperatura Interruptor de encendido AJUSTE DE TEMPERATURA El rango de temperatura del refrigerador de doble cajón es de 34 °F a 45 °F (1,1 °C a 7,2 °C).

  • Page 49: Características De Los Cajones

    MODO SABBATH (DÍA DE DESCANSO) Esta función está disponible para cumplir con determinadas fiestas religiosas. En el modo Sabbath (Día de descanso), el refrigerador de doble cajón continúa funcionando (compresor, válvula magnética, ventilador, calentador), pero todas luces, incluso la pantalla y las luces LED, estarán apagadas independientemente de si la puerta está...
  • Page 50 Para limpiar el cajón con facilidad, puede quitar los divisores. Vea “Preparación del refrigerador de doble cajón”. Regulación del divisor en el compartimiento inferior: Para flexibilidad de almacenamiento, el divisor del cajón inferior se puede insertar entre cualquiera de las salientes de los paneles frontales y posteriores del cajón. LUCES IMPORTANTE: El refrigerador de doble cajón está...

  • Page 51: Cuidado Del Doble Cajón

    CUIDADO DEL DOBLE CAJÓN LIMPIEZA El refrigerador de doble cajón se descongela automáticamente. El agua de la pared posterior drena en el tanque de agua y es evaporada por el condensador. ADVERTENCIA Peligro de Explosión Use un limpiador no in amable. No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.
  • Page 52 3. Lave las superficies interiores, los accesorios y el marco exterior con agua fría y un poco de bicarbonato de sodio. 4. Seque bien con un paño suave. 5. Limpie el orificio de drenaje con un material pequeño y suave, como un hisopo de algodón.

  • Page 53: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Antes de solicitar servicio técnico... verifique los siguientes consejos para la solución de problemas antes de solicitar servicio técnico. EL DOBLE CAJÓN NO FUNCIONA CORRECTAMENTE Problema Causa posible Solución El refrigerador El refrigerador de Enchufe el cable de suministro de de doble cajón doble cajón está...

  • Page 54: Temperatura Y Humedad

    Verifique que no haya un paquete abiertas. que evite que se cierre la puerta. La junta no sella Limpie la junta. correctamente. SI NECESITA MÁS AYUDA, VISITE HAIER.COM O COMUNÍQUESE CON LA LÍNEA DE AYUDA AL CONSUMIDOR LLAMANDO AL 1-877-377-3639.

  • Page 55: Garantía

    Daños ocasionados por la instalación o el mantenimiento inadecuados. Durante 12 meses a partir de la fecha de Daños por el uso incorrecto, abuso, compra original en la tienda, Haier reparará o accidente, incendio, inundación o fenómenos reemplazará cualquier pieza del aparato sin de la naturaleza.
  • Page 56 REQUIRED FOR WARRANTY SERVICE IMPORTANT Ne pas Réexpédier ce Produit au Magasin Pour tout problème concernant ce produit, veuillez contacter le service des consommateurs “Haier Customer Satisfaction Center” au 1-877-337-3639. UNE PREUVE D’ACHAT DATEE EST REQUISE POUR BENEFICIER DE LA GARANTIE. IMPORTANTE No regrese este producto a la tienda Si tiene algún problema con este producto, por favor contacte el...
