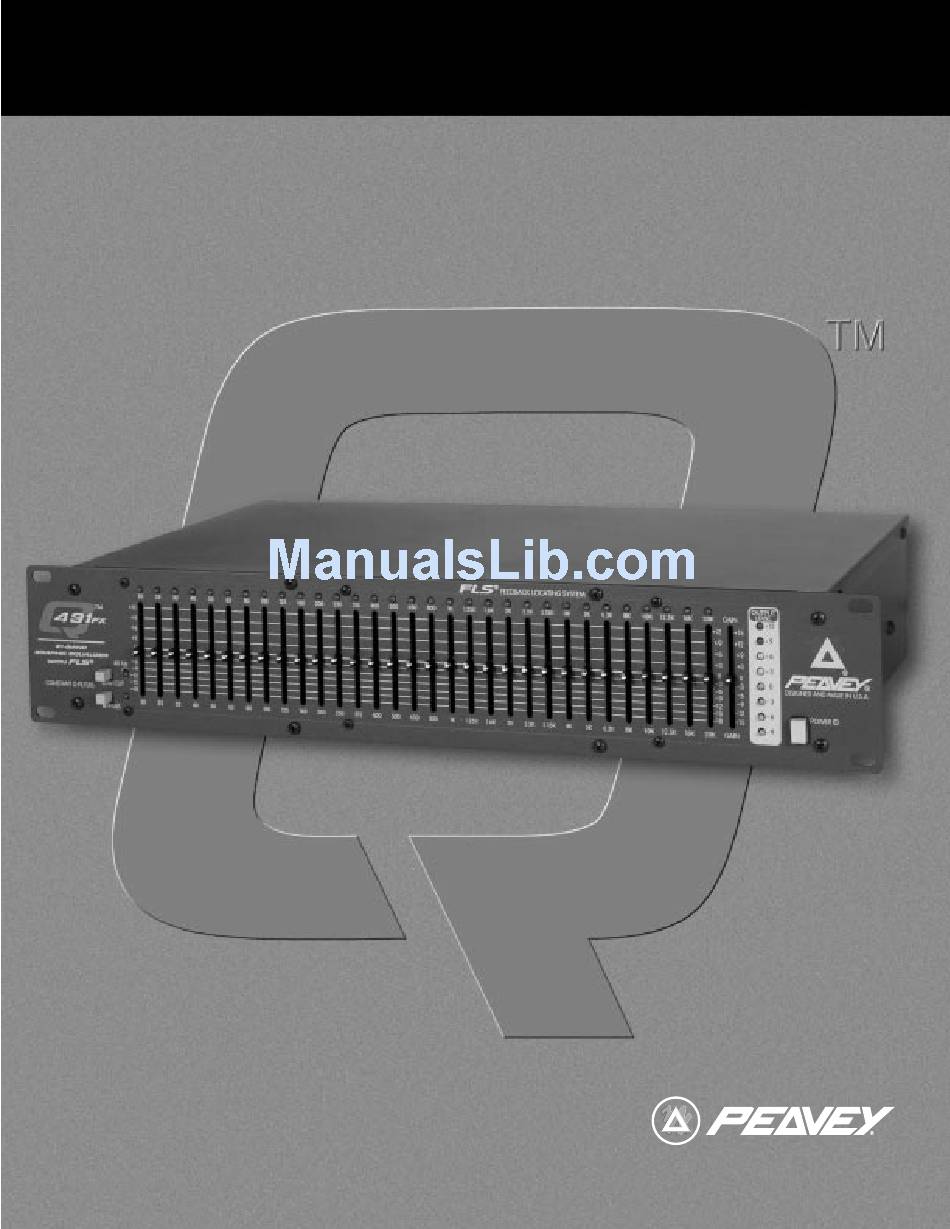

- Page 1 Q 4 3 1 ™ ® 3 1- B a n d G r a p h i c E q u a l i z e r w i t h F L S C o n s t a n t Q F i l t e r s ’...
- Page 2 Intended to alert the user to the presence of uninsulated "dangerous voltage" within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
- Page 3 How do you do this? After the system is set up, slowly bring up the microphone levels. As they start to feeback, note the LED activity on the Q431FX feedback bands. Move the faders to decrease the “identified” bands. Now you have eliminated a high percentage of potential feedback prob- lems before the performance even begins! NOTE: It is not uncommon for feedback to be active over several frequency bands.
- Page 4 LOW CUT (1) Provides high pass filtering at 40 Hz in the “in” position. Low frequency roll off is at 12 dB per octave. LOW CUT LED (2) With the low cut switch in the “in” position, this LED will illuminate indicating a low frequency roll off at 12 dB per octave at 40 Hz.
- Page 5 Back Panel: BACK PANEL FEATURES: LINE CORD-120V PRODUCTS ONLY (10) We have incorporated a 2-wire line (mains) cable for power on the Q431 FX. Power requirements: Domestic: 120 V AC / 60 Hz / 20 W. NOTE: CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
- Page 6 All specifications are typical unless otherwise noted. 0 dBV = 1 Volt All specifications are referenced to nominal output level (0 dBV) unless otherwise stated. All measure- ments are wide band 20 Hz to 20 kHz unless other- wise stated. NOTE: All specifications measured at 1 V RMS input and unbalanced output.
- Page 8 ¡Felicidades por tu compra del Q431FX! Los ingenieros de Peavey han llevado los ecualizadores gráficos al siguiente nivel y esperan que estés ansioso por poner YA esta unidad en TU sistema. El Q431FX ofrece 31 bandas de filtros de 1/3 de octava que cuentan con dispositivos de constante “Q” superiores. Tiene indicadores LED localizados sobre las bandas de frecuencia para identificar la presencia de una señal de...
- Page 9 LOW CUT (Corte inferior) (1) Cuando se encuentra oprimido proporciona un filtro de paso en los 40 Hz. La atenuación progresiva de las frecuencias bajas es de 12 dB por octava. LOW CUT LED (LED de corte inferior) (2) Al estar oprimido el conmutador de corte inferior, este diodo emisor de luz se encenderá indicando que está ocurriendo una atenuación progresiva de las bajas frecuencias de 12 dB por octava a los 40 Hz.
- Page 10 TABLERO TRASERO: CARACTERÍSTICAS DEL TABLERO TRASERO IEC INLET (AC) [RECEPTÁCULO DE ENTRADA IEC (CA)] (10) Con el interruptor de alimentación en la posición de apagado (“I”), enchufe el cable de alimentación en este conector antes de enchufarlo en la fuente de alimentación de CA. Asegúrese de utilizar siempre voltaje de CA y prácticas de conexión a tierra apropiados.
- Page 11 Toutes nos félicitations d’avoir acheté le Q431FX ! En lançant ce produit, les ingénieurs de Peavey ont fait énormément progresser les égaliseurs graphiques. Ils sont prêts à parier que vous brûlez d’impatience d’intégrer cet appareil dans VOTRE système LE PLUS VITE POSSIBLE.
- Page 12 LOW CUT (Coupure des basses frequences) (1) Permet d’obtenir un filtrage des hautes fréquences à 40 Hz en position marche («in»). La coupure des basses fréquences se produit à 12 dB par octave. LOW CUT LED (Signal DEL de coupure des basses frequences) (2) Lorsque l’interrupteur de coupure des basses fréquences est en position marche («in»), ce voyant DEL s’allume pour indiquer la coupure des basses fréquences à...
- Page 13 PANNEAU ARREÍERE: CARACTÉRISTIQUES DU PANNEAU ARREÍERE: IEC INLET (AC) [CONNEXION IEC (ALIMENTATION)] (10) L’interrupteur n˚24 étant en position O, connectez ici un cordon d’alimentation avant de le connecter à la source de courant. Assurez-vous toujours que la tension d’alimentation correspond à la valeur indiquée sur l’appareil et que et que la connexion à la masse est correctement établie.
- Page 14 Sie die Mikrofone langsam hoch. Sobald Rückkopplung auftritt, beachten Sie die LED-Aktivität am Q431FX und schieben Sie die Regler der “identifizierten” Frequenzbereiche nach unten. Auf diese Weise können Sie einen Großteil der potentiellen Rückkopplungsprobleme beseitigen, noch bevor der Auftritt überhaupt beginnt!
-
Page 15: Power Switch
LOW CUT (Tieftonverkürzung) (1) Bietet eine Hochpaß-Filterung bei 40 Hz, wenn der Schalter in der “In-Position” steht. Der Niederfrequenz- Pegelabfall liegt bei 12 dB pro Oktave. LOW CUT LED (LED für die tieftonverkürzung) (2) Diese LED leuchtet auf, wenn der Schalter für die Tieftonverkürzung in der “In-Position” steht und zeigt an, daß... - Page 16 RÜCKPLATTE: BESCHREIBUNG DER RÜCKPLATTE: IEC INLET (AC) [NETZANSCHLUßBUCHSE (AC)] (14) Stecken Sie das Netzkabel bei ausgeschaltetem Netzschalter (#24) zuerst in diese Buchse und dann erst in die örtliche Netzsteckdose. Sorgen Sie immer dafür, daß die Gerätespannung immer mit der Netzspannung des örtlichen EVUs übereinstimmt und die jewiligen Schutzmaßnahmen eigehalten werden (entsprechende Spannungsangabe (n) finden Sie in unmittelbarer Nähe der Anschlußbuchse).
- Page 17 For further information on other Peavey products, ask your Authorized Peavey Dealer for the appropriate Peavey Sound Reinforcement Enclosures Mixers, Powered/Non-Powered catalog/publication. ® Bass Guitars Guitars Bass Amplification Guitar Amplification Microphones Keyboards Lighting Accessories/Cables Effects Processors ™ Axcess Wear The Peavey Beat ®...
- Page 18 FROM QUARK...
- Page 19 WARNING: When using electric products, basic cautions should always be followed, including the following: Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. For example, near or in a bathtub, swimming pool, sink, wet basement, etc.
- Page 20 Peavey Electronics Corporation • 711 A Street • Meridian, MS 39301 (601) 483-5365 • Fax (601) 486-1278 • www.peavey.com ©1998 Printed in U.S.A. 12/98 80304532...
