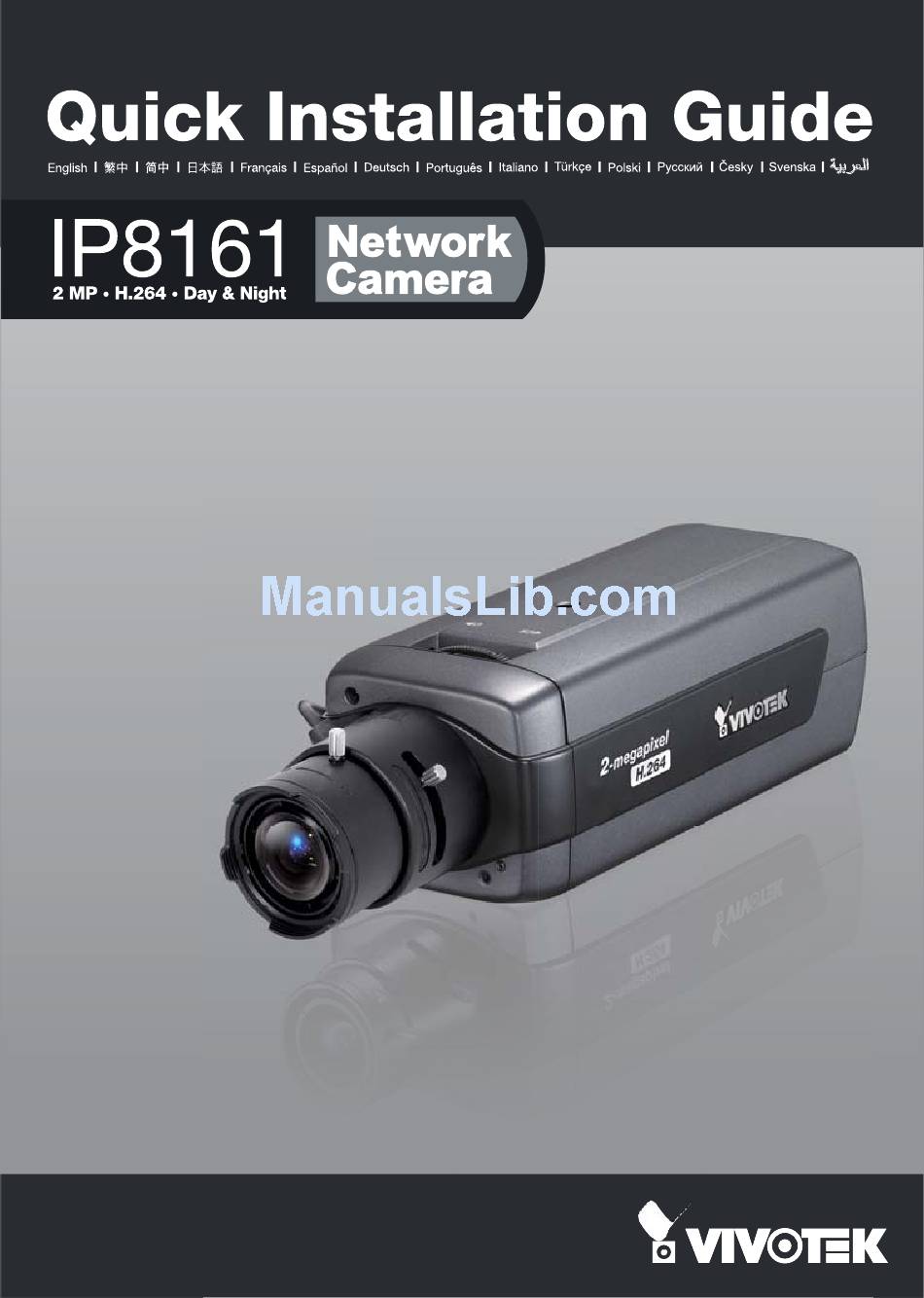

Vivotek IP8161 Quick Installation Manual

Vivotek IP8161 Quick Installation Manual

2 mp - h.264 - da & night
Hide thumbs Also See for IP8161:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual

Advertisement

loading

Related Manuals for Vivotek IP8161

Summary of Contents for Vivotek IP8161

  • Page 2 安裝前應注意事項 如果發現網路攝影機出現煙霧或聞到異 避免讓網路攝影機接觸到水分。若網 味時，請立即關閉電源。 路攝影機被弄濕，請立即關閉電源。 當這種情況發生的時候，請聯絡您的經 當這種情況發生的時候，請聯絡您的經 銷商。 銷商。 請勿在熱源附近架設網路攝影機，例 有關操作時的溫度，請參閱使用者說 如電視機或微波爐周圍。 明書。 避免讓網路攝影機直接曝曬在陽光下。 請勿在潮溼環境下架設網路攝影機。...
  • Page 3 請勿將網路攝影機擺放在不穩定的物體 閃電時，請勿碰觸網路攝影機。 上。 請勿拆卸網路攝影機。 請勿讓網路攝影機掉落地面。 請勿將任何物件插入網路攝影機，例如 細針。...
  • Page 4 檢查包裝內容物 IP8161 電源供應器 CS-mount 鏡頭 攝影機支架 軟體光碟 快速安裝手冊 L 型六角扳手 產品保固卡...
  • Page 5 實體外觀說明 前面板 光線感應器 鏡頭 內建麥克風 後面板 音訊輸出插孔 BNC視訊輸出 狀態LED顯示燈 SD/SDHC卡插槽 外接麥克風插入孔 外接/內建 NTSC/PAL切換開關 麥克風切換 電源線插孔 乙太網路10/100 RJ45插孔 一般I/O端子接線排 內縮式重設按鈕 DC光圈控制纜線插孔 鏡頭 對焦控制桿 變焦控制桿...
  • Page 6 將鏡頭裝載於攝影機上 1. 將鏡頭以順時鐘方向裝載於攝影機上。若情況需要，請以逆時針方向慢慢地旋轉鏡 頭直到獲得最佳位置。 2. 將DC光圈控制纜線連接至插孔。 有關進一步的設定，請參閱鏡頭包裝盒內的使用說明。 網路連線 一般連接方式(不使用乙太網路供電的連接方式) 1. 如果有諸如感應器或警報等外部裝置，請從一般I/O端子接線排進行接線。 2. 利用乙太網路纜線將攝影機連接到交換器。 3. 將電源線從網路攝影機接至電源插座。 1：電源+12V 2：數位輸出 3：數位輸入 4：接地 5：AC 24V 6：AC 24V 7：RS485+ 8：RS485- 交換器...
  • Page 7 使用乙太網路供電 (PoE) 的連接方式 當使用支援 PoE 的交換器時 此網路攝影機符合乙太網路供電 (PoE) 標準，可利用單條乙太網路纜線來傳輸電 源及資料。請參閱下圖，利用乙太網路纜線將攝影機連接到支援乙太網路供電功能 的交換器。 支援 PoE 之交換器 當使用不支援 PoE 的交換器時 請另外購買 PoE injector 來連接攝影機與不支援 PoE 的交換器。 PoE injector (選購) 不支援 PoE 之交換器...
  • Page 8 分配 IP 位址 1. 自隨附軟體光碟上的「Software Utility」目錄下，執行「安裝精靈 2」(Installation Wizard 2)。 2. 安裝程式會先對您的網路環境進行分析，在分析過您的網路之後，請按「下一步」 按鈕，繼續執行安裝程式。 Installation Wizard 2 3. 安裝程式會搜尋在相同區域網路上的 VIVOTEK 影音解碼器、影音伺服器或者網路攝 影機。 4. 搜尋完畢後，就會出現安裝程式的主視窗。點選與產品底部標籤相對應的MAC序 號，就可以透過Internet Explorer瀏覽器連接到網路攝影機。 Network Camera Model No: IP8161 R o HS MAC:0002D1730202 00-02-D1-73-02-02 192.168.5.151 IP8161 0002D1730202 This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 9 準備使用 1. 從網際網路連線至網路攝影機。 2. 透過 web 瀏覽器或錄影軟體擷取即時影像。 3. 將變焦控制桿調鬆來調整變焦倍數。調整完成後，再將變焦控制桿轉緊。 4. 將對焦控制桿調鬆來調整對焦範圍。調整完成後，再將對焦控制桿轉緊。 有關進一步的設定，請參閱軟體CD上的使用手冊。...
  • Page 10 微調攝影機焦距 請依下列步驟微調攝影機焦距： 1. 請使用隨附的L型六角扳手將環形螺絲旋鬆，調整環將變成可旋轉。 2. 旋轉調整環以微調感應器及鏡頭間的距離，紅外光截止濾鏡及影像感應器將會如下 圖所示往前或往後移動。 3. 在完成時，旋緊環形螺絲以固定調整環。 CS裝設鏡頭用 C裝設鏡頭用 紅外光截止濾鏡及影像感應器...
