Air-Conditioners
PEAD-RP35,50,60,71,100,125,140JA
PEAD-RP35,50,60,71,100,125,140JAL
INSTALLATION MANUAL
For safe and correct use, please read this installation manual thoroughly before installing the air-conditioner
unit.
INSTALLATIONSHANDBUCH
Zum sicheren und ordnungsgemäßen Gebrauch der Klimaanlage das Installationshandbuch gründlich
durchlesen.
MANUEL D'INSTALLATION
Veuillez lire le manuel d'installation en entier avant d'installer ce climatiseur pour éviter tout accident et vous
assurer d'une utilisation correcte.
MANUAL DE INSTALACIÓN
Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de
aire acondicionado.
MANUALE DI INSTALLAZIONE
Per un uso sicuro e corretto, leggere attentamente questo manuale di installazione prima di installare il condizionatore
d'aria.
INSTALLATIEHANDLEIDING
Voor een veilig en juist gebruik moet u deze installatiehandleiding grondig doorlezen voordat u de airconditioner
installeert.
INSTALLATIONSMANUAL
Läs denna installationsmanual noga för säkert och korrekt bruk innan luftkonditioneringen installeras.
INSTALLATIONSMANUAL
Læs venligst denne installationsmanual grundigt, før De installerer airconditionanlægget, af hensyn til sikker og
korrekt anvendelse.
MANUAL DE INSTALAÇÃO
Para segurança e utilização correctas, leia atentamente este manual de instalação antes de instalar a unidade
de ar condicionado.
E°XEIPI¢IO O¢H°IøN E°KATA™TA™H™
°È· ·ÛÊ¿ÏÂÈ· Î·È ÛˆÛÙ‹ ¯Ú‹ÛË, ·Ú·Î·Ï›ÛÙ ‰È·‚¿ÛÂÙ ÚÔÛ¯ÙÈο ·˘Ùfi ÙÔ ÂÁ¯ÂÈÚ›‰ÈÔ ÂÁηٿÛÙ·Û˘
ÚÈÓ ·Ú¯›ÛÂÙ ÙËÓ ÂÁηٿÛÙ·ÛË Ù˘ ÌÔÓ¿‰·˜ ÎÏÈÌ·ÙÈÛÌÔ‡.
РУКОВОДСТВО ПО УСТАНОВКЕ
Для осторожного и правильного использования прибора необходимо тщательно ознакомиться с данным
руководством по установке до выполнения установки кондиционера.
MONTAJ ELK‹TABI
Emniyetli ve do¤ru biçimde nas›l kullan›laca¤›n› ö¤renmek için lütfen klima cihaz›n› monte etmeden önce bu
elkitab›n› dikkatle okuyunuz.
FOR INSTALLER
FOR INSTALLER
FÜR INSTALLATEURE
POUR L'INSTALLATEUR
PARA EL INSTALADOR
PER L'INSTALLATORE
VOOR DE INSTALLATEUR
FÖR INSTALLATÖREN
TIL INSTALLATØREN
PARA O INSTALADOR
°π∞ ∞ÀΔ√¡ ¶√À ∫∞¡∂π Δ∏¡ ∂°∫∞Δ∞™Δ∞™∏
ДЛЯ УСТАНОВИТЕЛЯ
MONTÖR ‹Ç‹N
English
Deutsch
Français
Español
Italiano
Nederlands
Svenska
Dansk
Português
∂ÏÏËÓÈο
Русский
Türkçe
Advertisement
Related Manuals for Mitsubishi PEAD-RP35
Summary of Contents for Mitsubishi PEAD-RP35
-
Page 1: Installation Manual

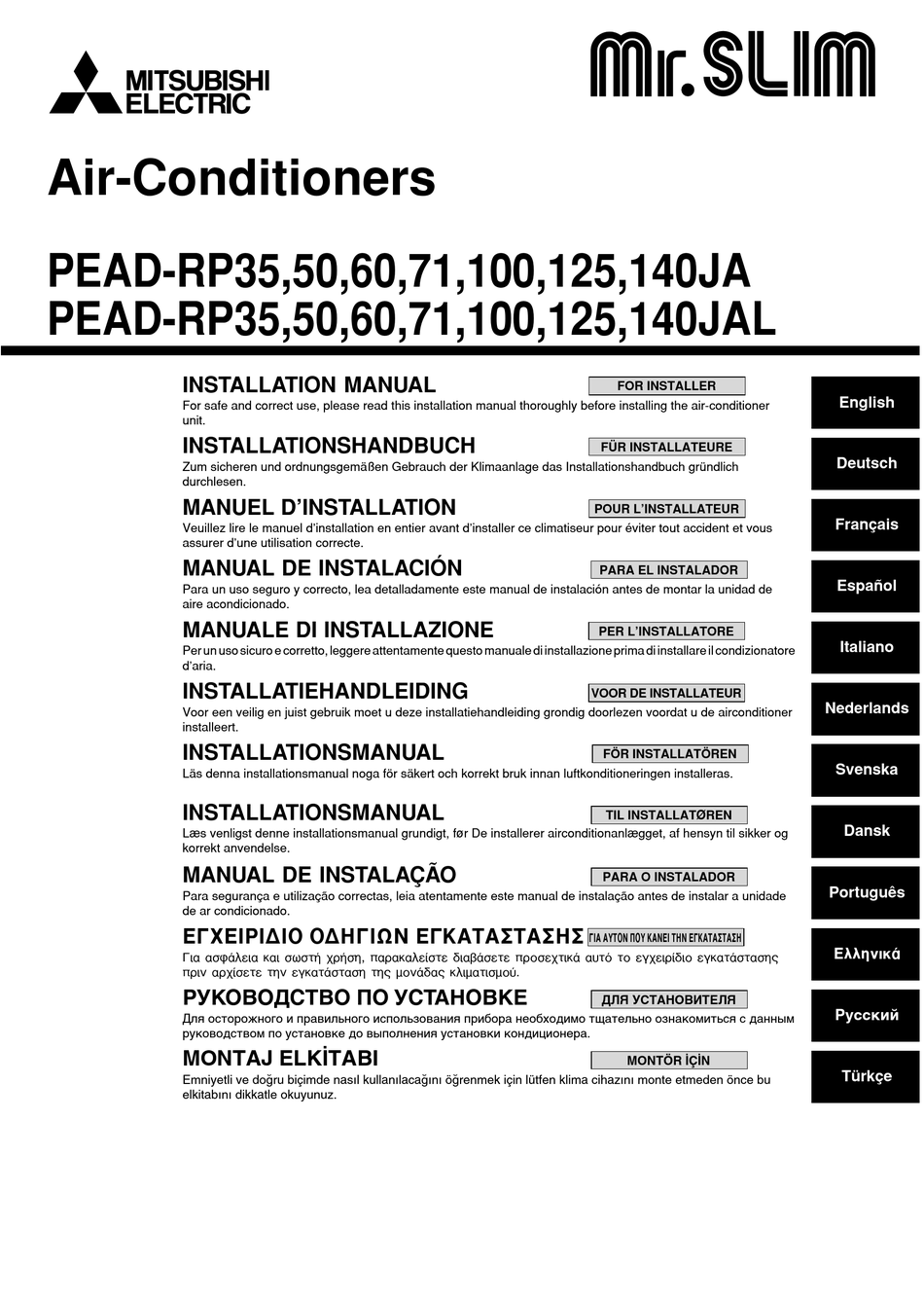

Air-Conditioners PEAD-RP35,50,60,71,100,125,140JA PEAD-RP35,50,60,71,100,125,140JAL INSTALLATION MANUAL FOR INSTALLER FOR INSTALLER English For safe and correct use, please read this installation manual thoroughly before installing the air-conditioner unit. INSTALLATIONSHANDBUCH FÜR INSTALLATEURE Deutsch Zum sicheren und ordnungsgemäßen Gebrauch der Klimaanlage das Installationshandbuch gründlich durchlesen. - Page 2 3 10 mm or more D Air outlet 4 300 mm or more E Ceiling surface F Service space (viewed from the side) G Service space (viewed from the direction of arrow) (mm) Model PEAD-RP35, 50 1000 1000 PEAD-RP60, 71 1100 1154 1200 1060...
- Page 3 [Fig. 6-1] øB øA Model PEAD-RP35, 50 ø12.7 ø6.35 PEAD-RP60, 71, 100, 125, 140 ø15.88 ø9.52 a Indoor unit b Outdoor unit [Fig. 6-3] [Fig. 6-4] [Fig. 6-5] 90° a Burr c Spare reamer a Copper tubes c No good...
- Page 4 [Fig. 6-10] Max. 20m 1.5-2m Max. 300mm Correct piping Wrong piping A Insulation (9 mm or more) B Downward slope (1/100 or more) C Support metal K Air bleeder L Raised M Odor trap Grouped piping D O. D. ø32 PVC TUBE E Make it as large as possible.
- Page 5 [Fig. 7-1] [Fig. 7-2] <A> In case of rear inlet Duct Air inlet Access door Canvas duct Ceiling surface Air outlet Leave distance enough to pre- vent short cycle <B> In case of bottom inlet A Filter B Bottom plate [Fig.
- Page 6 [Fig. 8-2-1] [Fig. 8-2-2] A Screw holding cover (1pc) C Terminal box B Cover D Knockout hole E Remove [Fig. 8-2-3] [Fig. 8-2-4] F Use PG bushing to keep the weight of the cable and external force from being applied to J Terminal block for power source and indoor transmission K Terminal block for remote controller the power supply terminal connector.
- Page 7 [Fig. 8-3] A Indoor terminal block A Indoor terminal block 4 Always install an earth wire (1-core 1.5 mm B Earth wire (green/yellow) B Earth wire (green/yellow) longer than other cables 5 Remote controller cable C Indoor/outdoor unit connecting wire 3- Wire No ¥...
- Page 8 [Fig. 8-7] Standard 1:1 Indoor/outdoor wiring OC(00) Signal receiving unit wiring A Outdoor unit B Refrigerant address C Indoor unit CN90 D Signal receiving unit [Fig. 8-8] A Signal receiving unit external B Center of Switch box C Switch box D Installation pitch E 6.5 mm (1/4 inch) F 70 mm (2 - 3/4 inch)
- Page 9 [Fig. 8-12] Insert the minus screwdriver toward the arrow pointed and wrench it to remove the cover. A flat screwdriver whose width of blade is between 4 and 7mm (5/32 - 9/32inch) must be used. [Fig. 8-13] A Thin-wall portion B Bottom case C Remote controller wire D Conducting wire...
- Page 10 [Fig. 8-16] JP41 JP42 CN32 CN105 CN3C CN41 CN2A CN51 CN22 CN90 CNXB2 CNXA2 CN4F CN44 CN20 CN2L CNXC2 <Indoor controller board> [Fig. 8-17] [Fig. 8-18] CN90 CN90 CN90 CN90 CN90 CN90 CN90 CN90 Pair number: 0 Pair number: 1 Pair number: 2 Pair number: 3 Pair number: 0...
- Page 11 ⁄ Mode number [Fig. 8-21] ⁄ Setting number ⁄ Refrigerant address ⁄ Unit number A Filter button (<Enter> button) B TEST button TEMP. ON/OFF C Set Time button MENU ON/OFF FILTER BACK MONITOR/SET CHECK TEST D Timer On/Off button (Set Day button) PAR-21MAA CLOCK OPERATION...
- Page 12 10.1 [Fig. 10-1] H Refrigerant gas cylinder for R410A with A Indoor unit siphon B Union I Refrigerant (liquid) C Liquid pipe J Electronic scale for refrigerant charging D Gas pipe K Charge hose (for R410A) E Stop valve L Gauge manifold valve (for R410A) F Outdoor unit M Service port G Refrigerant gas cylinder operating valve...
- Page 13 Inhoud Veiligheidsvoorschriften ................74 Proefdraaien ................... 83 De installatieplaats kiezen ..............74 10. Onderhoud....................85 De installatieplaats kiezen en accessoires ..........75 De ophangbouten vastzetten ..............75 Deze installatiehandleiding beschrijft alleen de installatie van de binnenunit en de Het apparaat monteren ................76 verbonden buitenunit van de PUHZ-serie. Koelleidingwerk..................76 Wanneer een buitenunit is aangesloten die tot de MXZ-serie behoort, moet u de Aanleg van kanalen ................78...
-
Page 14: De Ophangbouten Vastzetten
3. De installatieplaats kiezen en accessoires • Kies een plaats waar de constructie sterk genoeg is om het gewicht van het appa- Waarschuwing: raat te kunnen dragen. Het apparaat moet veilig worden geïnstalleerd op een structuur die het gewicht • Voordat u het apparaat monteert moet u bepalen hoe u het apparaat naar de plaats van het apparaat kan dragen. -
Page 15: Het Apparaat Monteren
5. Het apparaat monteren 5.1. Het apparaat ophangen 5.2. De juiste positie van het apparaat controleren en ` Breng het binnenapparaat naar de plaats van montage voordat u het uit- de ophangbouten vastzetten pakt. ` Gebruik het patroon dat met het paneel is meegeleverd om te controleren ` Om het binnenapparaat op te hangen moet u het apparaat ophijsen met een dat het apparaat en de ophangbouten op de juiste plaats zitten. - Page 16 6. Koelleidingwerk Buitendiameter koperen pijp Buitendiameter flensmoer Aanhaalmoment (mm) (mm) (N·m) Compounddrukmeter -0,101 MPa ø 6,35 14 – 18 Stopklep (R410A) (-760 mmHg) ø 9,52 34 – 42 Drukmeter (R410A) *Sluiten ø 12,7 49 – 61 Stopklep *Openen Inlaatklep druk- ø...
- Page 17 6. Koelleidingwerk 6.6. Afwatering bevestigen [type PEAD-RP·JA] 1. Steek de afvoerleiding (accessoire) in de afvoeruitlaat (insteekmarge: 25 mm). ` Controleer dat het aanvoermechanisme op een normale manier het water (De afvoerleiding mag niet meer dan 45° worden verbogen om breken of verstop- afvoert en dat er geen water uit de verbindingsstukken lekt.
-
Page 18: Elektrische Aansluitingen
8. Elektrische aansluitingen 8.1. Stroomtoevoer Twee-/drie-/viervoudig gelijktijdig werkend systeem * U heeft de optionele vervangingskits voor kabelaansluitingen nodig. 8.1.1. Binnenapparaat gevoed vanaf het buitenapparaat [Fig. 8-4] (P.5) De volgende aansluitpatronen zijn mogelijk. A Voeding buitenapparaat De aansluitpatronen van de buitenapparaten variëren per model. B Aardlekschakelaar C Stroomonderbreker of scheider 1:1-systeem... - Page 19 8. Elektrische aansluitingen 8.2. Binnenbedrading aansluiten 8.3. Afstandsbediening (afstandsbediening via bedra- Werkprocedure ding) 1. Verwijder 2 schroeven om de kap van de schakeldoos te verwijderen. 8.3.1. Voor de afstandsbediening med draad 2. Leg elke kabel via de bedradingsinlaat aan naar de schakeldoos. (Schaf de voe- 1) Montageprocedure dingskabel en de verbindingskabel tussen binnenunit en buitenunit apart aan en (1)Kies een plaats waar u de afstandsbediening wilt monteren.
- Page 20 8. Elektrische aansluitingen 8.4.2. Signaalontvangeenheid F Schakelkast G Hier rondom met stopverf afdichten 1) Voorbeeld systeemaansluiting • Bij het installeren aan de schakelkast dient u de verbindingen tussen de scha- [Fig. 8-7] (P.8) kelkast en de bedradingsbuis af te dichten met stopverf. Alleen de bedrading van de signaalontvangeenheid en tussen de afstandsbedie- [Fig.
- Page 21 8. Elektrische aansluitingen 8.5. Functie-instellingen (Functieselectie via de nenapparaten, die verbonden zijn wanneer al deze apparaten tegelijk in gebruik zijn, kiest u eenheidsnummer 01 tot 04. afstandsbediening) Voor instellen van alle binnenapparaten in een systeem van twee, drie of vier bin- 8.5.1.
- Page 22 9. Proefdraaien 9.1. Voordat u gaat proefdraaien 9.2. Proefdraaien ` Controleer nadat u de binnen-en buitenapparaten, inclusief pijpen en 9.2.1. Afstandsbediening met draad bedrading, volledig heeft geïnstalleerd het geheel op lekken van koelstof, losse elektrische contacten in voeding of besturingsbedrading en polariteit a Schakel het apparaat minimaal 12 uur voor het proefdraaien in.
- Page 23 9. Proefdraaien 9.3. Proefdraaien d Druk op de MODE toets B om de HEAT verwarmingsstand in te schakelen en controleer dan of het apparaat daadwerkelijk warme lucht uitblaast. 9.3.1. Met de draadloze afstandsbediening (optie) e Druk op de FAN toets C en controleer of de ventilatorsnelheid verandert. [Fig.
- Page 24 9. Proefdraaien • Als het apparaat niet naar behoren werkt nadat het hierboven beschreven proefdraaien is uitgevoerd, volgt u de aanwijzingen in de volgende tabel om het probleem te ver- helpen. Symptoom Oorzaak Afstandsbediening met snoer LED 1, 2 (Circuitpaneel in buitenapparaat) Ongeveer 2 minuten Nadat LED 1, 2 oplichtten is LED 2 gedoofd •...
- Page 26 Please be sure to put the contact address/telephone number on this manual before handing it to the customer. HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN Authorized representative in EU: MITSUBISHI ELECTRIC EUROPE B.V. HARMAN HOUSE, 1 GEORGE STREET, UXBRIDGE, MIDDLESEX UB8 1QQ, U.K. KB79M256H01...
