INSTRUCCIONES PARA LA INSTALACIÓN
Para uso con agua fría solamente.
NOTA: Saque los elementos de abajo del fregadero.
Ponga un recipiente para recolectar las pequeñas
cantidades de agua que podrán salir cuando desconecte
las líneas de suministro de agua.
1. Cierre la válvula de entrada de agua fría y saque
el tubo de suministro de agua existente y/o
el accesorio.
2. Seleccione y marque un lugar debajo del fregadero
que permite el acceso para cambiar el filtro.

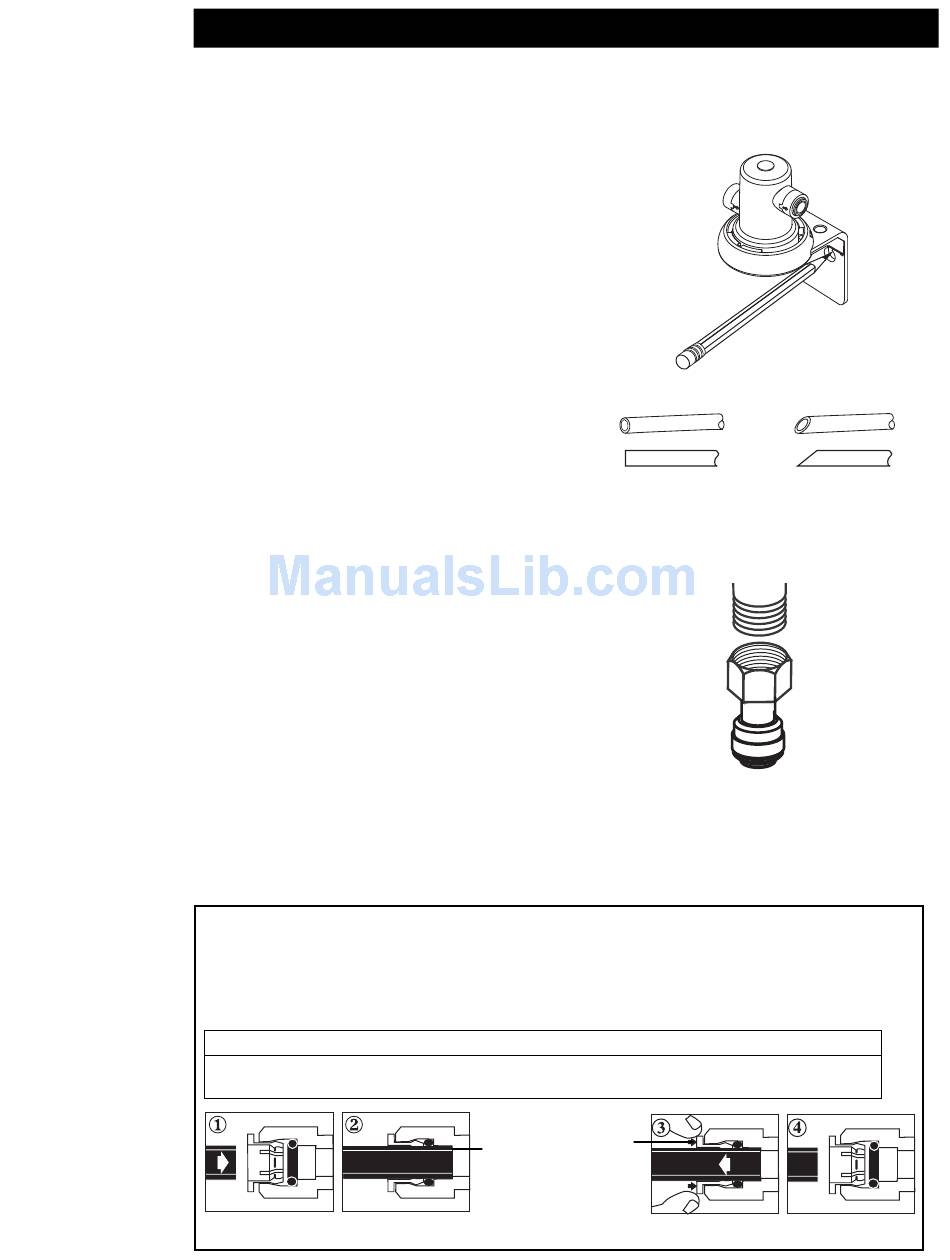

3. Usando el soporte/cabezal del filtro como guía,
sujete el Ensamblaje del cabezal del filtro a la
pared con los tornillos de montaje Phillips
n. 2 suministrados.
o
Marque el lugar de los agujeros de manera tal que
haya un espacio de 1 pulgada y media entre los
tornillos (vea la Figura 1) desde el centro de cada
tornillo. Cuando lo haya instalado, el fondo del filtro
deberá estar por lo menos a 2 pulgadas y media
del piso del gabinete del fregadero para facilitar
el cambio del cartucho. Instale los tornillos, pero
solamente hasta la mitad, de manera que pueda
fácilmente poner el soporte contra la pared antes de
ajustar firmemente los tornillos.
4. Determine la longitud de tubería requerida desde
el soporte/cabezal del filtro hasta el grifo y desde
la línea de suministro de agua hasta el soporte/
cabezal del filtro manteniendo la tubería en su lugar
y de esta manera asegurar que tiene la longitud
necesaria. No tuerza la tubería ya que esto impedirá
el flujo de agua. De ser necesario, pase la tubería
por los costados para evitar que se doble.
Corte la tubería verticalmente con un cuchillo.
(Vea la Figura 2).
5. Instale el accesorio del adaptador del grifo al
grifo. Deberá calzar apretadamente. No lo apriete
demasiado. (Vea la Figura 3).
"Uso de los accesorios a presión"
Para conectar la tubería
Empuje la tubería todo lo posible. La tubería debe pasar
la junta tórica y llegar hasta el tope trasero. Tire del tubo
para verificar que está seguro.
Para reducir el riesgo asociado con el daño a la propiedad debido a pérdidas de agua:
• Asegúrese que todas las tuberías y accesorios estén aseguradas y sin pérdidas.
Correcto
Para liberar la tubería
Empuje el casquillo gris para liberar la tubería.
Mientras agarra la portapieza, tire la tubería
hacia fuera.
PRECAUCIÓN
Casquillo
Tope trasero
Figura 1
Incorrecto
Figura 2
Figure 3
