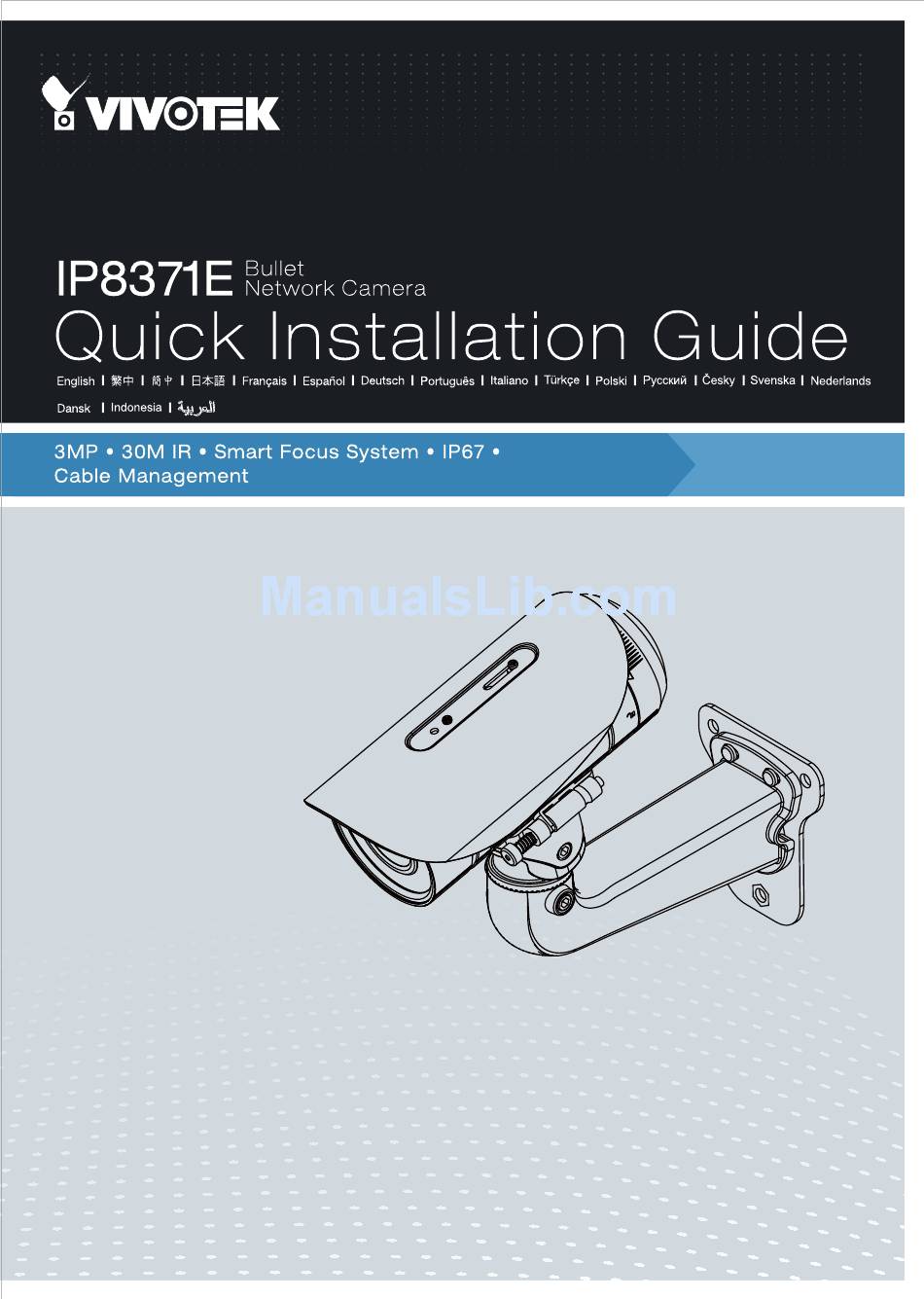

Vivotek ip8371e Quick Installation Manual
Bullet network camera
Hide thumbs
Also See for ip8371e:
- User manual (203 pages) ,
- Quick installation manual (12 pages) ,
- Quick start manual (11 pages)
Advertisement
Quick Links
Advertisement
Related Manuals for Vivotek ip8371e
Summary of Contents for Vivotek ip8371e
-
Page 2: Перед Установкой
Запрещается вставлять в сетевую видеокамеры. видеокамеру какие-либо объекты, например иголки. Проверка комплекта поставки Светозащитная бленда / Гаечный ключ Камера IP8371E с кабелем RJ45 / Соединитель RJ45 «розетка/розетка» / Двусторонняя лента / Винты Настенный кронштейн Водонепроницаемый разъем для корпуса Ethernet RJ45 Монтажный... - Page 3 Руководство по быстрой установке Компакт-диск с ПО IP8371E Network Bullet Camera Quick Installation Guide English 繁中 簡中 日本語 Français Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska 2MP • Outdoor • Day & Night Cable Management Гарантийный талон Описание подсоединений...
- Page 4 Монтаж оборудования 1. Прикрепите к стене наклейку для совмещения отверстий. Просверлите в стене четыре отверстия. Затем вбейте в отверстие пластиковый анкер и закрепите панель винтами, входящими в комплект поставки. 2. Двумя винтами прикрепите переходную скобу к боковой стороне сетевой камеры. 3.
- Page 5 Монтаж кабелей Водонепроницаемый разъем Части влагозащитного соединителя ВНИМАНИЕ! Резьбовая втулка (A) Если необходимо открыть переднюю крышку, Прокладка (B) не забудьте потом затянуть ее, чтобы камера осталась водонепроницаемой. Уплотнения (C) Кожух (D) Изолирующая гайка (E) Назначение контактов Назначение контактов ВХ. 24 В ПЕР. ТОКА ВХ.
- Page 6 Порядок сборки 1. Разберите компоненты водонепроницаемого разъема на части от (А) до (Е), как показано выше. 2. Откройте заднюю крышку сетевой камеры. 3. Снимите резиновую пробку с нижней части сетевой камеры и туго затяните гайку (А). 4. Можно использовать входы 24 В ПЕР. ТОКА или 12 В ПОСТ. ТОКА в качестве источника питания.
- Page 7 Соединитель кабеля RJ45 Внешний размер кабеля RJ45 (в мм) Части влагозащитного соединителя Изолирующая гайка (A) Прокладка (B) Резьбовая втулка (C) Кожух (D) Уплотнитель (E) Порядок сборки Вставьте кожух в Вставьте прокладку в кожух. Подготовьте кабель Ethernet и резьбовую втулку. снимите часть оплетки. Рекомендуемый...
- Page 8 Развертывание в сети Power over Ethernet (PoE) При использовании коммутатора, поддерживающего технологию PoE Сетевая видеокамера поддерживает технологию PoE, а это значит, что по одному и тому же кабелю Ethernet возможны и подача питания, и передача данных. Порядок подключения сетевой видеокамеры к...
-
Page 9: Начало Работы
программой, после завершения анализа нажмите кнопку Next (Далее). 3. Программа выполнит поиск видеоресиверов, видеосерверов, а также сетевых камер VIVOTEK, расположенных в пределах одной и той же локальной сети. 4. После короткого поиска появится главное окно программы установки. Дважды щелкните на MAC-адресе, который совпадает с адресом, указанным на ярлыке... - Page 10 2. Прикрепите к сетевой видеокамере светозащитную бленду и закрепите ее в нужном положении. 3. Зафиксируйте светозащитную бленду двумя винтами (входят в комплект поставки). Аксессуары VIVOTEK также предоставляет другие аксессуары для широкого применения. Они представлены на следующих рисунках. Для получения более подробной информацию о покупке, посетите официальный веб-сайт VIVOTEK.
