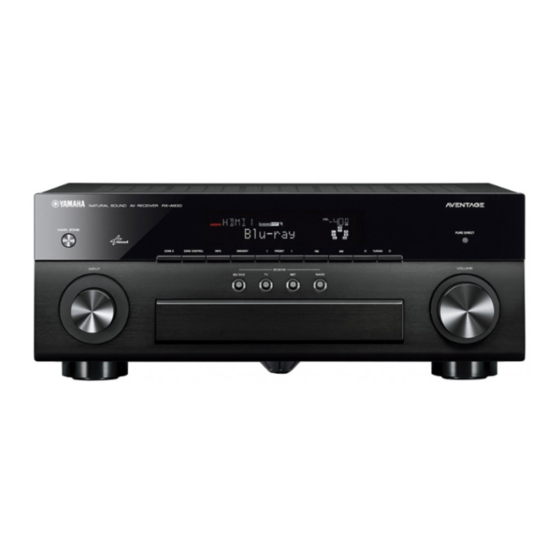

Yamaha RX-A830 Easy Setup Manual
Hide thumbs
Also See for RX-A830:
- Setup manual (59 pages) ,
- Quick manual (26 pages) ,
- Easy setup manual (8 pages)
Related Manuals for Yamaha RX-A830
Summary of Contents for Yamaha RX-A830
- Page 1 English Русский AV Receiver/АВ ресивер Easy Setup Guide Руководство по быстрой настройке...
- Page 2 PDF versions of this guide and “Owner’s Manual” can be downloaded from the • Speaker cables (depending on the number of speakers) following website. • HDMI cable (x2) http://download.yamaha.com/ • Audio pin cable (x1) [For U.S. customers only] • Digital optical cable (x1) (not required if your TV supports ARC [Audio Return Channel]) Visit the following website for additional information, FAQ’s, downloads such as...
-
Page 3: Placing Speakers
Placing speakers Set up the speakers in the room using the following diagram as a reference. For information on other speaker systems, refer to “Owner’s Manual”. 5.1-channel system 7.1-channel system 10° to 30° 10° to 30° 30 cm (1 ft) or more 1 Front speaker (L) 2 Front speaker (R) 3 Center speaker... -
Page 4: Connecting Speakers/Subwoofer
Connecting speakers/subwoofer • Under its default settings, the unit is configured for 8-ohm Connect the front speakers (1/2) Connect the center speaker (3) to the speakers. When connecting 6-ohm speakers, set the unit’s speaker impedance to “6 Ω MIN”. For details, see “Setting the to the FRONT (//\) terminals. - Page 5 For 7.1-channel system Connect the surround speakers Connect the subwoofer (9) to the (4/5) to the SURROUND (//\) SUBWOOFER PRE OUT (1) jack. Connect the surround back speakers terminals. (6/7) to the SURROUND BACK (//\) terminals. • Use a subwoofer equipped with built-in amplifier. EXTRA SP XTRA SP EXTRA SP...
-
Page 6: Connecting External Devices
Connecting external devices Before connecting the power cable (General model only) Make sure you set the switch position of VOLTAGE SELECTOR according to your local voltage. Voltages are AC 110-120/220-240 V, 50/60 Hz. Audio out HDMI in HDMI out (optical) BD/DVD player OPTICAL HDMI... -
Page 7: Optimizing The Speaker Settings Automatically (Ypao)
Connect the YPAO microphone to the YPAO MIC jack on the front panel. The Yamaha Parametric room Acoustic Optimizer (YPAO) function detects speaker connections, measures the The following screen appears on the TV. distances from them to your listening position(s), and then automatically optimizes the speaker settings, such as volume balance and acoustic parameters, to suit your room. - Page 8 If “W-1:Out of Phase” appears Use the cursor keys to select “Save/Cancel” and press ENTER. Follow the procedure below to check the speaker connections. Use the cursor keys to select “SAVE” and a Use the cursor keys to select “Result” and press ENTER. press ENTER.
-
Page 9: Playing Back A Bd/Dvd
Playing back a BD/DVD Many more features! Now let’s play back a BD/DVD. The unit has various other functions. Press HDMI 1 to select “HDMI 1” as the We recommend playing back multichannel audio Please refer to “Owner’s Manual” on the supplied input source. - Page 10 • Кабель HDMI (2 шт.) PDF-версии данного руководства и “Инструкции по эксплуатации” • Штекерный аудиокабель (1 шт.) можно загрузить со следующего веб-сайта: http://download.yamaha.com/ • Цифровой оптический кабель (1 шт.) (не нужен, если ваш телевизор поддерживает функцию ARC — Audio Return Channel...
-
Page 11: Размещение Колонок
Размещение колонок Установите колонки в помещении, используя в качестве руководства следующую схему. Более подробные сведения о других системах колонок см. в “Инструкции по эксплуатации” . 5.1-канальная система 7.1-канальная система 10–30° 10–30° 30 см или больше 1 Фронтальная колонка (левая) 2 Фронтальная колонка (правая) 3 Центральная... - Page 12 Подключение колонок/сабвуфера • По умолчанию аппарат настроен на использование колонок Подключите фронтальные колонки Подключите центральную колонку с сопротивлением 8 Ом. При подключении колонок на 6 Ом установите сопротивление колонок аппарата в положение (1/2) к разъемам FRONT (//\). (3) к разъему CENTER. “6 Ω...
- Page 13 Для 7.1-канальной системы Подключите колонки окружающего Подключите сабвуфер (9) к гнезду звучания (4/5) к разъемам SUBWOOFER PRE OUT (1). Подключите тыловые колонки SURROUND (//\). окружающего звучания (6/7) к разъемам SURROUND BACK (//\). • Используйте сабвуфер, оборудованный встроенным усилителем. EXTRA SP XTRA SP EXTRA SP ZONE2/F PRESENCE...
-
Page 14: Подключение Внешних Устройств
Подключение внешних устройств Перед подключением силового кабеля (только общие модели) Убедитесь, что вы установили переключатель VOLTAGE SELECTOR в положение, соответствующее величине напряжения в данном регионе. Используются Аудиовыход HDMI-выход следующие значения напряжения переменного HDMI-вход (оптический) тока: 110-120/220-240 В, 50/60 Гц. BD/DVD-проигрыватель OPTICAL HDMI HDMI... - Page 15 На экран телевизора будет выведено следующее изображение. Функция Yamaha Parametric room Acoustic Optimizer (YPAO) определяет подключения колонок и измеряет расстояние между ними и положением слушателя, а затем автоматически оптимизирует настройки колонок, такие как баланс громкости и акустические параметры, в соответствии с характеристиками вашего помещения.
- Page 16 Если появится сообщение “W-1:Out of С помощью клавиш курсора выберите Phase” “Save/Cancel” и нажмите ENTER. Используйте следующую процедуру для проверки подключения колонок. С помощью клавиш курсора выберите “SAVE” и нажмите ENTER. a С помощью клавиш курсора выберите “Result” и нажмите ENTER. b С...
- Page 17 Воспроизведение BD/DVD-диска Функций очень много! Теперь попробуем воспроизвести BD/DVD-диск. Нажмите HDMI 1, чтобы выбрать “HDMI 1” Аппарат включает также множество других в качестве источника входного сигнала. Рекомендуем воспроизвести многоканальный звук функций. (5.1-канальный или более) — это позволит Для использования всех возможностей почувствовать...
- Page 18 © 2013 Yamaha Corporation Printed in Malaysia ZF58330...
