Información general

1.1 DESEMPAQUE

• Retire todo el material de empaque
• Retire la caja de accesorios
• Retire la caja de cartón del generador

1.1.1 CAJA DE ACCESORIOS (6.5, 8 Y 10KW)

Compruebe todo el contenido (Figura 1). Si algunas piezas faltan o están
dañadas, localice a un distribuidor autorizado llamando al 1-888-436-
3722.
El paquete incluye:
• 2 – Ruedas***
• 2 – Horquillas***
• Bujía (Cant. 2 para 10kW)
adaptador 12 Voltios***
• Filtro de aire
• Filtro de aceite
• 4 – Tuercas hexagonales
• 2 – Arandelas planas de 5/8" • 2 – Arandelas planas de 5/8"
(delgadas)*
• 4 – Pernos x 45mm**
• 2 – 1 Bote de aceite de 1 cuarto de galón SAE 30 (Cant. 1 para XP4000)
* 6.5 y 8kW solamente
** 10kW solamente
*** Todo excepto 3.6kW

1.2 ENSAMBLE

Lea completamente el Manual de Propietario antes de realizar el
ensamble u operar el generador. El generador requiere de ciertos
procedimientos de ensamble previo al uso. Si surgen problemas durante
el ensamble del generador, llame a la Línea de Ayuda del Generador al
1-888-436-3722.

1.2.1 ENSAMBLE DEL KIT DE RUEDAS

El kit de ruedas está diseñado para mejorar grandemente la portabilidad
del generador. Son necesarias una llave de 10 mm y una de 13 mm para
instalar el pie del bastidor y el soporte del eje.
NOTA: Las ruedas no están diseñadas para uso en carretera.
6.5, 8, y 10 kW
Refiérase a la Figura 1 e instale las patas y las ruedas como sigue:
1. Alinee los agujeros del pie del bastidor con los agujeros del bastidor.
Fije el pie con dos tuercas hexagonales y los pernos de 45 mm de
largo. Repita en el procedimiento con el otro pie.
2. Alinee los agujeros en en el soporte del eje a los agujeros en el
marco. Asegure el soporte con dos arandelas planas pequeñas y
los pernos largos de 50mm. Repita el procedimiento para el otro
soporte.
3. Deslice el eje a través de los agujeros del soporte del eje.
4. Deslice sobre una arandela plana de 5/8" (delgada), la rueda y una
arandela plana de 5/8" (delgada) sobre el eje.
5. Asegure con una horquilla y repita para la otra rueda.
28
• Embudo para aceite
• 2 – Patas del marco***
• Cargador para enchufe del
• Llave para bujías
• Toalla
• 2 – Soportes de eje
(gruesas)*
• 4 – pernos x 50mm**

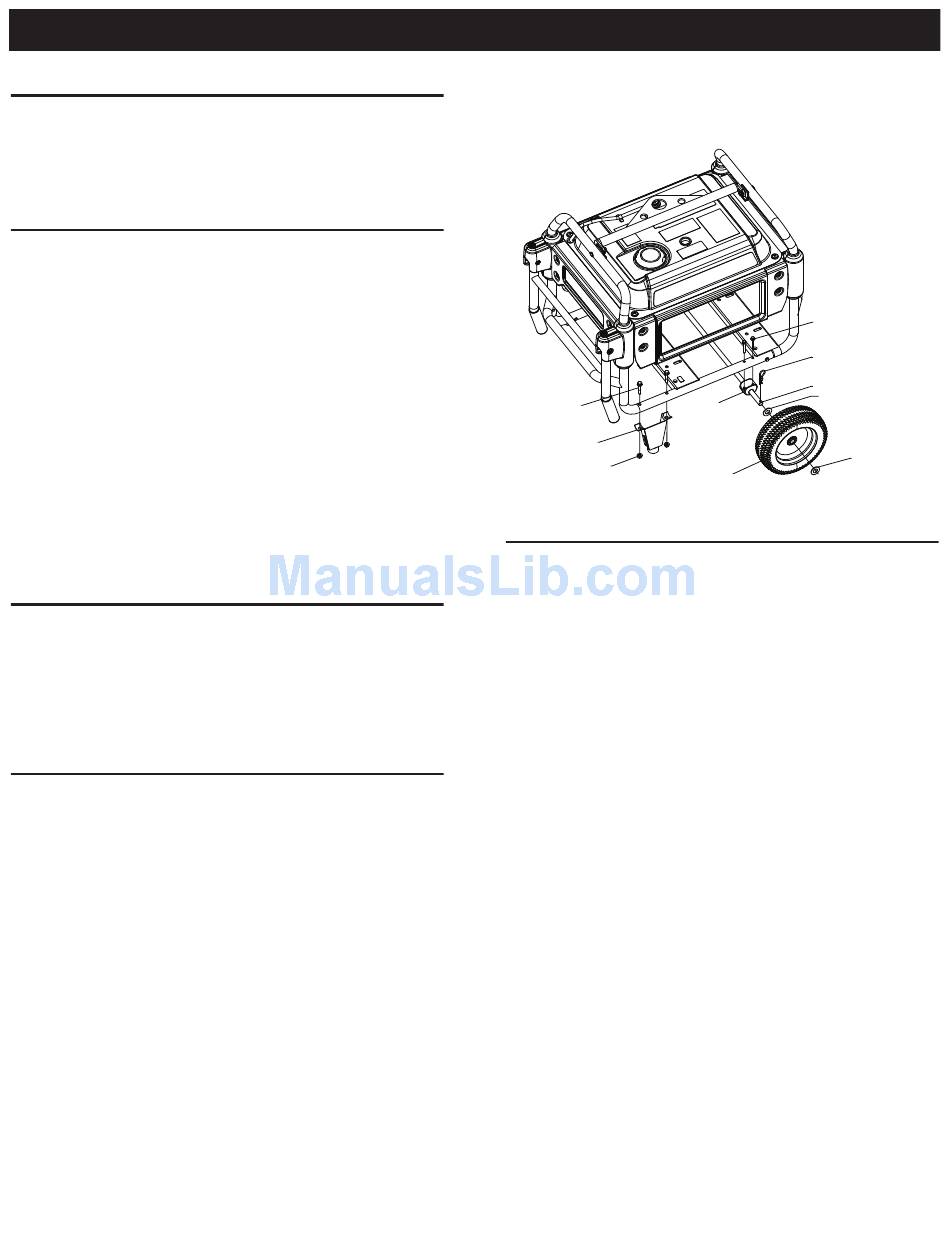

Figura 1 – Ensamble de la rueda (6.5, 8 y 10 kW)
SOPORTE
PERNO X 45mm
DEL EJE
LARGO
PATA DEL MARCO
TUERCAS HEXAGONALES
1.2.2 CONEXIÓN DE LA BATERÍA (SI ESTÁ INSTALADA)
NOTA: La batería que se envía con el generador ha sido cargada
completamente. Una batería puede perder parte de su carga cuando
no está en uso por períodos prolongados. Si la batería es incapaz de
arrancar el motor, conecte el cargador de 12 voltios que se incluye en
la caja de accesorios (consulte la sección "Cómo cargar la batería").
PONER EN MARCHA EL GENERADOR CARGARÁ LA BATERÍA.
La unidad fue transportada intencionalmente con los cables de la batería
desconectados. Usted necesitará dos llaves de 8mm para asegurar los
cables de la batería.
Ver Figura 2 para detalles de las conexiones.
1. Corte los nudos de los cables que aseguran los cables de la batería.
2. Primero, conecte el cable rojo de la batería y el cargador rojo de la
batería a la terminal positiva (+) de la batería. Use el tornillo y la
tuerca de cierre provistos.
3. Conecte el cable negro de la batería y el cargador negro de la batería
a la terminal negativa (-) de la batería. Use el tornillo y la tuerca de
cierre provistos.
4. Asegúrese de que todas las conexiones son seguras. Deslice los
fundas de goma sobre los terminales y el hardware de conexión.
PERNO X 50mm
LARGO
HORQUILLA
EJE
ARANDELA PLANA
DE 5/8" (GRUESA)
ARANDELA PLANA
DE 5/8" (DELGADA)
RUEDA
