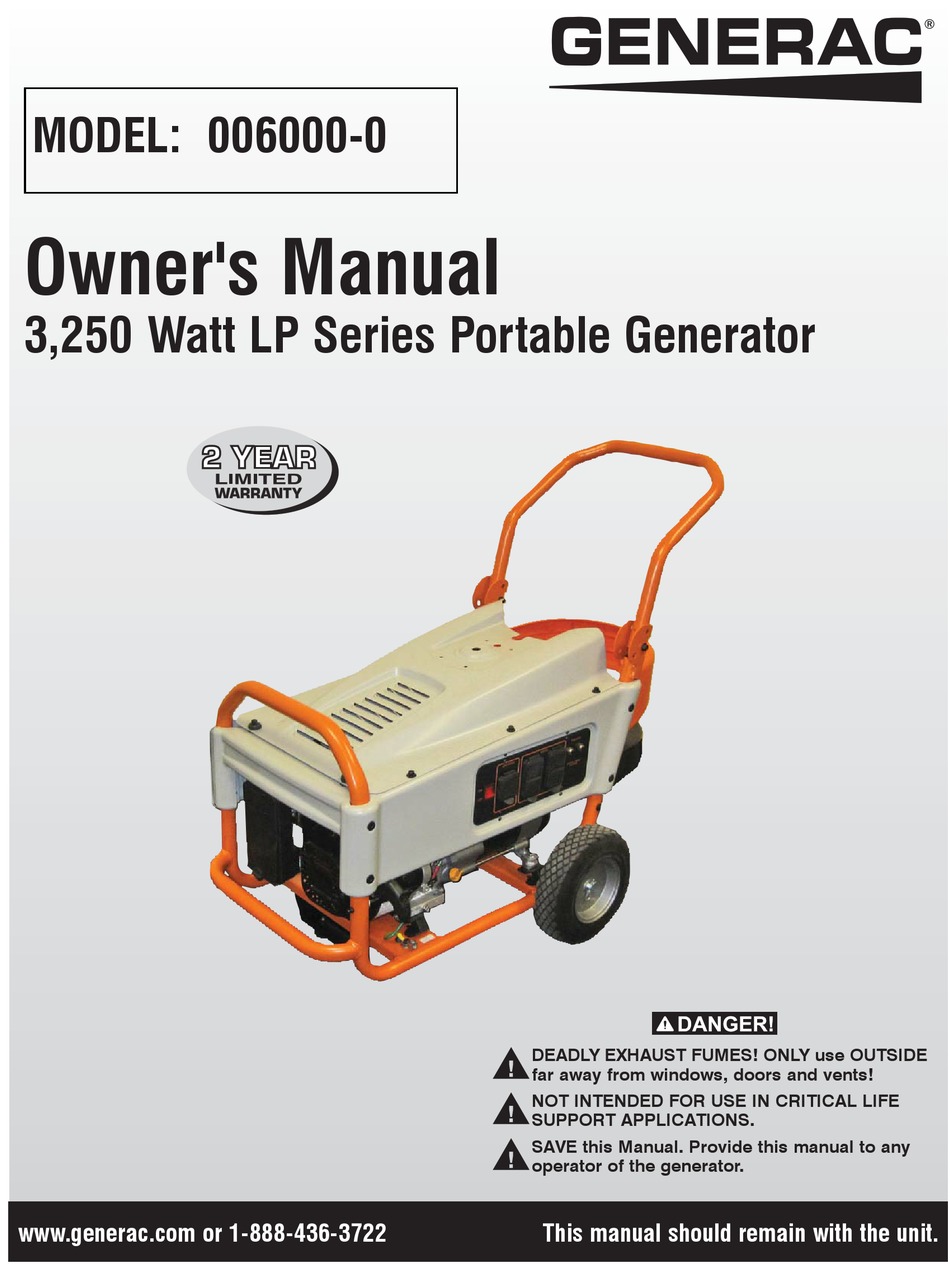

MODEL: 006000-0
Owner's Manual
3,250 Watt LP Series Portable Generator
www.generac.com or 1-888-436-3722
DEADLY EXHAUST FUMES! ONLY use OUTSIDE

far away from windows, doors and vents!
NOT INTENDED FOR USE IN CRITICAL LIFE
SUPPORT APPLICATIONS.
SAVE this Manual. Provide this manual to any

operator of the generator.
This manual should remain with the unit.

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Generac Power Systems 0061520

Summary of Contents for Generac Power Systems 0061520

  • Page 1 MODEL: 006000-0 Owner's Manual 3,250 Watt LP Series Portable Generator DEADLY EXHAUST FUMES! ONLY use OUTSIDE  far away from windows, doors and vents! NOT INTENDED FOR USE IN CRITICAL LIFE  SUPPORT APPLICATIONS. SAVE this Manual. Provide this manual to any ...

  • Page 2: Table Of Contents

    Table of Contents Introduction ............. 1 Maintenance ............10 Maintenance Schedule ..........10 Read this Manual Thoroughly ......... 1 Product Specifications ..........10 Safety Rules ............1 3.2.1 Generator Specifications ........10 Standards Index .............3 3.2.2 Engine Specifications ........10 3.2.3 Emissions Information ........10 General Information ..........

  • Page 3: Introduction

    Introduction INTRODUCTION Thank you for purchasing this model by Generac Power Systems, Indicates a hazardous situation or action which, if not Inc. This model is a compact, high performance, air-cooled, avoided, could result in death or serious injury. engine driven generator designed to supply electrical power to operate electrical loads where no utility power is available or in place of utility due to a power outage.

  • Page 4: Electrical Hazards

    Safety Rules ELECTRICAL HAZARDS • When working on this equipment, remain alert at all times. Never work on the equipment when physically or mentally fatigued. • The generator produces dangerously high voltage when in • Never use the generator or any of its parts as a step. Stepping operation.

  • Page 5: Standards Index

    Safety Rules • Do not insert objects through unit’s cooling slots. MODEL NO: • Do not operate the generator if connected electrical devices overheat, if electrical output is lost, if engine or generator sparks SERIAL NO: or if flames or smoke are observed while unit is running. •...

  • Page 6: General Information

    General Information 1.1 UNPACKING 1.2 ASSEMBLY The generator requires some assembly prior to using it. If problems • Remove all packaging material. arise when assembling the generator, please call the generator • Remove the generator from carton. helpline at 1-888-436-3722. •...

  • Page 7: Operation

    Operation 2.1 KNOW THE GENERATOR Figure 4 - Generator Controls Read the Owner’s Manual and Safety Rules before operating this generator. Compare the generator to Figures 3 through 6 to become familiarized with the locations of various controls and adjustments. Save this manual for future reference.

  • Page 8: Connection Plugs

    Operation Figure 6 - Generator Controls Figure 8 - 120/240 VAC, 20 Amp Receptacle 120V/240V Use this receptacle to operate 120 Volt AC, 60 Hz, single phase loads requiring up to 2400 watts (2.4 kW) of power at 30 Amps or 240 Volt AC, 60 Hz, single phase loads requiring up to 3250 watts (3.25 kW) of power at 13.5 Amps.

  • Page 9: System Ground

    Operation 2.3.3 CONNECTING ELECTRICAL LOADS Figure 9 - Grounding the Generator DO NOT connect 240 Volt loads to 120 Volt receptacles. DO NOT connect 3-phase loads to the generator. DO NOT connect 50 Hz loads to the generator. • Let engine stabilize and warm up for a few minutes after starting.

  • Page 10: Wattage Reference Guide

    Operation 2.5 WATTAGE REFERENCE GUIDE 2.6 BEFORE STARTING THE GENERATOR Prior to operating the generator, engine oil and LP fuel will need to Device ........Running Watts be added, as follows: *Air Conditioner (12,000 Btu) .

  • Page 11: Starting Pull Start Engines

    Operation 2.7 STARTING PULL START ENGINES • Use only standard 20 or 30 pound capacity LP tanks with Type 1, right hand Acme threads with this generator. Verify the requalification date on the tank has not expired. Do not use rusted or damaged cylinders.

  • Page 12: Stopping The Engine

    Maintenance 3.2 PRODUCT SPECIFICATIONS Figure 12 - Choke Position 3.2.1 GENERATOR SPECIFICATIONS CHOKE LEVER LEFT = CHOKE Rated Power .................3.25 kW** RIGHT = RUN Surge Power ................3.75 kW Rated AC Voltage ..............120/240 Rated AC Load Current @ 240V .............13.5 Amps** Current @ 120V .............27.0 Amps** Rated Frequency ............

  • Page 13: General Recommendations

    Maintenance 3.3 GENERAL RECOMMENDATIONS 3.3.3 ENGINE MAINTENANCE The warranty of the generator does not cover items that have been subjected to operator abuse or negligence. To receive full value from the warranty, the operator must maintain the generator as When working on the generator, always ...

  • Page 14: Service Air Filter

    Maintenance 3.4 SERVICE AIR FILTER Figure 13 - Remove Screws The engine will not run properly and may be damaged if using a Top Cover Screws dirty air filter. Clean the air filter every 50 hours or once a year (Figure 16).

  • Page 15: Long Term Storage

    Maintenance 3.7 LONG TERM STORAGE 1. Drain oil from crankcase after the engine cools down. Refill with recommended grade. 2. Remove spark plug and pour about 1/2 ounce (15 ml) of engine oil into the cylinder. Cover spark plug hole with rag. Pull the recoil starter a couple times to lubricate the piston rings and cylinder bore.

  • Page 16: Troubleshooting

    Troubleshooting 4.1 TROUBLESHOOTING GUIDE PROBLEM CAUSE CORRECTION Engine is running, but no AC output 1. Circuit breaker is open. 1. Reset circuit breaker. is available. 2. Poor connection or defective cord set. 2. Check and repair. 3. Connected device is bad. 3.

  • Page 17: Notes

    Notes...

  • Page 18: Warranty

    IMPORTANT NOTE: This warranty statement explains your rights and obligations under the Emission Control System Warranty, which is provided to you by Generac pursuant to federal law. See also the "Generac Limited Warranties for Generac Power Systems, Inc.," which is enclosed herewith on a separate sheet, also provided to you by Generac.

  • Page 19: Emission Control System Warranty

    Warranty EMISSION CONTROL SYSTEM WARRANTY Emission Control System Warranty (ECS Warranty) for equipment using small spark-ignited engines: (a) Applicability: This warranty shall apply to equipment that uses small off-road engines. The ECS Warranty period shall begin on the date the new equipment is purchased by/delivered to its original, end-use purchaser/owner and shall continue for the lesser of: (1) The period of time specified in the Generac Limited Warranty enclosed herewith, but not less than 24 months, or (2) For engines equipped with hour meters, a number of operating hours equal to half of the engine’s useful life.

  • Page 20: Consumer Application

    LP SERIES PORTABLE GENERATORS For a period of two years from the date of original sale, Generac Power Systems, Inc. (Generac) warrants its LP Series generators will be free from defects in materials and workmanship for the items and period set forth below. Generac will, at its discretion, repair or replace any part that, upon examination, inspection and testing by Generac or a Generac Authorized Warranty Service Dealer, is found to be defective.

  • Page 21: Manual Del Usuario

    MODELO: 006000-0 Manual del Usuario Generador portátil Serie LP de 3,250 Watt DOS AÑOS DOS AÑOS DE GARANTÍA LIMITADA PELIGRO ¡HUMOS DE ESCAPE MORTALES! ¡Utilícelo  SOLAMENTE al AIRE LIBRE y lejos de ventanas, puertas y respiraderos! NO DISEÑADO PARA SER USADO EN ...
  • Page 22 Contenido Introducción ............1 Mantenimiento ............10 Programa de mantenimiento .........10 Lea este manual en su totalidad ......1 Especificaciones del producto ........10 Reglas de Seguridad ..........1 3.2.1 Especificaciones del generador ......10 Índice de normas ............3 3.2.2 Especificaciones del motor ......10 3.2.3 Información de emisiones ........10 Información general..........

  • Page 23: Introducción

    Introducción INTRODUCCIÓN ADVERTENCIA Gracias por comprar este generador portátil de Generac Power Indica una situación o acción peligrosa que, si no se evita, Systems, Inc. Este modelo es un generador compacto, de alto podría ocasionar la muerte o una lesión grave. rendimiento, enfriado por aire y accionado por un motor que está...

  • Page 24: Reglas De Seguridad

    Reglas de seguridad PELIGROS ELÉCTRICOS • No inserte objetos a través de las ranuras de enfriamiento de la unidad. • Al trabajar en este equipo, permanezca alerta todo el tiempo. Nunca • El generador produce un voltaje peligrosamente alto cuando está realice trabajos en el equipo cuando esté...

  • Page 25: Índice De Normas

    Reglas de seguridad • No inserte objetos a través de las ranuras de enfriamiento de la N.º DE MODELO: unidad. • No opere el generador si los dispositivos eléctricos conectados N.º DE SERIE: se recalientan, si se pierde la corriente de salida, si el motor o el generador generan chispas o si se observan llamas o humo mientras la unidad está...

  • Page 26: Información General

    Información general 1.1 DESEMPAQUE 1.2 ENSAMBLE El generador requiere de ciertos procedimientos de ensamble previo • Retire todo el material de empaque al uso. Si surgen problemas durante el ensamble del generador, llame • Saque el generador de la caja de cartón a la Línea de Ayuda del Generador al 1-888-436-3722.

  • Page 27: Operación

    Operación 2.1 CONOZCA EL GENERADOR Figura 4 - Controles del generador Lea el Manual del Propietario y las Reglas de Seguridad antes de poner el generador en funcionamiento. Compare el generador con las Figuras 3 a 6 para familiarizarse con las ubicaciones de los diferentes controles y ajustes Conserve este manual para futuras referencias.

  • Page 28: Enchufes De Conexión

    Operación Figura 6 - Controles del generador Figura 8 - Receptáculo de 120/240 VAC, 20 amperios 120V/240V Use este receptáculo para operar cargas de 120 voltios AC monofásicas de 60 Hz, que requieran hasta 2400 vatios (2.4 kW) de potencia a 30 amperios, o cargas de 240 voltios AC monofásicas de 60 Hz, que requieran hasta 3250 vatios (3.25 kW) de potencia a 13.5 amperios.

  • Page 29: Tierra Del Sistema

    Operación 2.3.3 CONEXIÓN DE CARGAS ELÉCTRICAS Figura 9 - Cómo poner a tierra el generador NO conecte cargas de 240 voltios a receptáculos de 120 voltios. NO conecte cargas trifásicas al generador. NO conecte cargas de 50 Hz al generador. •...

  • Page 30: Guía De Referencia De Potencia

    Operación 2.5 GUÍA DE REFERENCIA DE POTENCIA 2.6 ANTES DE ARRANCAR EL GENERADOR Antes de poner el generador en funcionamiento, debe agregar aceite Dispositivo ......Vatios de operación y combustible al motor, de la manera siguiente: *Aire acondicionado (12,000 BTU) .

  • Page 31: Arranque De Motores Con Cable De Arranque

    Operación 2.7 ARRANQUE DE MOTORES CON CABLE DE NOTA: El rango de presión de entrada del regulador desde el tanque ARRANQUE LP es de: 30 a 100 psi. ADVERTENCIA • Use sólo tanques LP estándar con capacidad de 20 o 30 libras ...

  • Page 32: Parado Del Motor

    Mantenimiento 3.2 ESPECIFICACIONES DEL PRODUCTO Figura 12 - Posición del estrangulador PALANCA DEL ESTRANGULADOR 3.2.1 ESPECIFICACIONES DEL GENERADOR IZQUIERDA= ESTRANGULACIÓN Potencia nominal ..............3.25 kW** DERECHA = ARRANQUE Potencia de salida ..............3.75 kW Voltaje AC nominal ..............120/240 Carga AC nominal Corriente a 240V............13,5 amperios** Corriente a 120V............27,0 amperios** Frecuencia nominal ..........

  • Page 33: Recomendaciones Generales

    Mantenimiento 3.3 RECOMENDACIONES GENERALES 3.3.3 MANTENIMIENTO DEL GENERADOR La garantía del generador no cubre los artículos que han sido PELIGRO sometidos a abuso o negligencia por parte del usuario. Para recibir el valor total de la garantía, el operador debe mantener el generador ...

  • Page 34: Servicio Del Filtro De Aire

    Mantenimiento 3.4 SERVICIO DEL FILTRO DE AIRE Figura 13 - Retiro de los tornillos Si se usa un filtro de aire sucio, el motor puede operar incorrectamente Tornillos de la cubierta superior o dañarse. Limpie el filtro de aire cada 50 horas o una vez al año (Figura 16).

  • Page 35: Almacenamiento A Largo Plazo

    Mantenimiento 3.7 ALMACENAMIENTO A LARGO PLAZO 1. De drenaje de aceite del cárter después de que el motor se enfríe. Rellenar con la calidad recomendada. 2. Quite las bujías y vierta cerca de 1/2 onza (15 ml) de aceite de motor en los cilindro.

  • Page 36: Localización Y Corrección De Fallas

    Localización y corrección de fallas 4.1 GUÍA DE DETECCIÓN DE PROBLEMAS PROBLEMA CAUSA CORRECCIÓN El motor está en marcha, pero no 1. El interruptor de circuito está abierto. 1. Reconfigure el interruptor del circuito. hay una salida de AC disponible. 2.

  • Page 37: Notas

    Notas...

  • Page 38: Garantía

    SUS DERECHOS DE GARANTÍA Y OBLIGACIONES La Agencia de Protección Ambiental (EPA) de los EE.UU. y Generac Power Systems, Inc. (Generac) se complacen en explicar la garantía del Sistema de Control de Emisiones en su nuevo equipo de 2011 y posteriores. Los equipos nuevos que utilizan pequeños motores encendidos con chispa se deben diseñar, construir, y equipar de tal forma que cumplan con las estrictas normas contra el smog del gobierno federal.
  • Page 39 Garantía GARANTÍA DEL SISTEMA DE CONTROL DE EMISIONES Garantía del Sistema de Control de Emisiones [ECS, por sus siglas en inglés] (garantía del ECS) para equipos que usan pequeños motores encendidos con chispa: (a) Aplicación: Esta garantía se aplicará a los equipos que utilizan pequeños motores no para vehículos. El período de garantía del ECS comenzará en la fecha en que el equipo nuevo es comprado o entregado a su comprador/dueño original y usuario final, y continuará...
  • Page 40 GENERADORES PORTÁTILES SERIE LP Por un período de dos (2) años a partir de la fecha de la venta original, Generac Power Systems, Inc. (Generac) garantiza que sus generadores Serie LP estarán libres de defectos en los materiales y fabricación para los artículos y durante el período que se indica a continuación. Generac, a su discreción, decidirá si repara o reemplaza cualquier parte que, después de ser examinada, inspeccionada y probada por Generac o por un Centro de Servicio de Garantía Autorizado de Generac, se identifica como...
