Pioneer DEH-1430R Installation Manual

DEH-1430R
DEH-1400R
DEH-1400RB
This product conforms to new cord colors.
Los colores de los cables de este producto se confor-
man con un nuevo código de colores.
Dieses Produkt entspricht den neuen kabelfarben.
Le code de couleur des câbles utilisé pour ce produit
est nouveau.
Questo prodotto è conforme ai nuovi codici colori.
De kleuren van de snoeren van dit toestel zijn gewijzigd.
Printed in
Imprimé
<CRD3490-A/JS> EW <KSNZX/01G00001>
5
60°

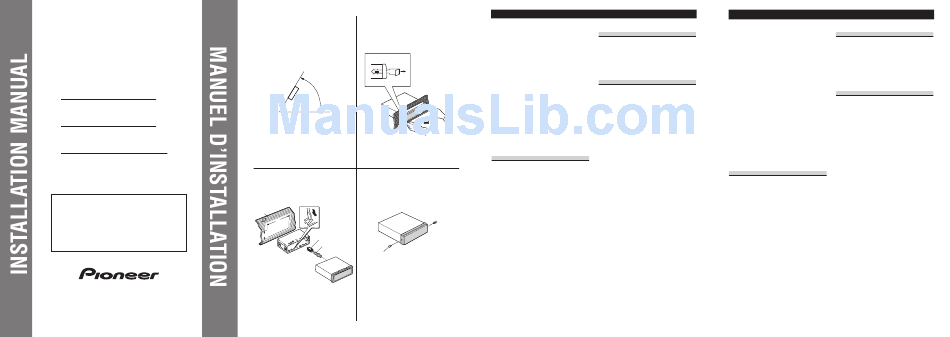

Fig. 1 Fig. 3
Abb. 1 Abb. 3
Afb. 1 Afb. 3
2
1
182
53 3
4
6
Fig. 2 Fig. 4
Abb. 2 Abb. 4
Afb. 2 Afb. 4
Installation <ENGLISH>
Note: Removing the Unit (Fig. 3)
• Before finally installing the unit, connect the
5. Insert the supplied extraction keys into the unit,
wiring temporarily, making sure it is all connect-
as shown in the figure, until they click into place.
ed up properly, and the unit and the system work
Keeping the keys pressed against the sides of the
properly.
unit, pull the unit out.
• Use only the parts included with the unit to
ensure proper installation. The use of unautho-
rized parts can cause malfunctions.
About the fixing screws for the
• Consult with your nearest dealer if installation
requires the drilling of holes or other modifica- front panel (Fig. 4)
tions of the vehicle.
6. Fixing screw
• Install the unit where it does not get in the dri-
ver's way and cannot injure the passenger if there If you do not operate the Removing and
is a sudden stop, like an emergency stop. Attaching the Front Panel Function, use the sup-
• The semiconductor laser will be damaged if it plied fixing screws and fix the front panel to this
overheats, so don't install the unit anywhere hot unit.
— for instance, near a heater outlet.
• If installation angle exceeds 60° from horizontal,
the unit might not give its optimum performance.
(Fig. 1)
Installation with the rubber bush
(Fig. 2)
1. Dashboard
2. Holder
After inserting the holder into the dashboard,
then select the appropriate tabs according to the
thickness of the dashboard material and bend
them.
(Install as firmly as possible using the top and
bottom tabs. To secure, bend the tabs 90
degrees.)
3. Rubber bush
4. Screw
Instalación <ESPAÑOL>
Nota: Quitado de la unidad (Fig. 3)
• Antes de finalmente instalar la unidad, conecte el
5. Inserte las herramientas de extracción suminis-
cableado temporalmente y asegúrese de que todo
tradas en la unidad, como se indica en la figura,
esté conectado correctamente y que la unidad y
hasta que se enganchen en su positión.
el sistema funcionan debidamente.
Tire de la unidad mientras mantiene las her-
• Utilice sólo las piezas que se incluyen con esta
ramientas presionadas contra los lados de la
unidad para asegurar la instalación adecuada. El
unidad.
uso de piezas no autorizadas podría causar fallos
de funcionamiento.
• Consulte con su distribuidor si la instalación
Sobre los tornillos de fijación del
requiere del taladro de orificios u otras modifica-
ciones del vehículo.
panel delantero (Fig. 4)
• Instale la unidad donde no alcance el espacio del
conductor, y donde no pueda dañar a los 6. Tornillos de fijación
pasajeros si sucediera un paro repentino, como
Si no desea utilizar la función de extracción y
una detención de emergencia.
colocación del panel delantero, utilice los tornil-
• El semiconductor láser se dañará si se sobre-
los de fijación suministrados y fije el panel
calienta, por eso no instale la unidad en un lugar
delantero a esta unidad.
caliente – por ejemplo, cerca de la salida de un
calefactor.
• Si el ángulo de la instalación excede los 60° del
lado horizontal, la unidad podría no brindar su
óptimo funcionamiento. (Fig. 1)
Instalación con tope de goma
(Fig. 2)
1. Tablero de instrumentos
2. Soporte
Después de insertar el soporte en la tabla de
mandos, luego seleccione las orejetas apropiadas
según el grosor del material de la tabla de man-
dos y dóblelos.
(Instale lo más firme posible usando las lengüe-
tas superior e inferior. Para fijar, doble las
lengüetas 90 grados.)
3. Tope de goma
4. Tornillo
