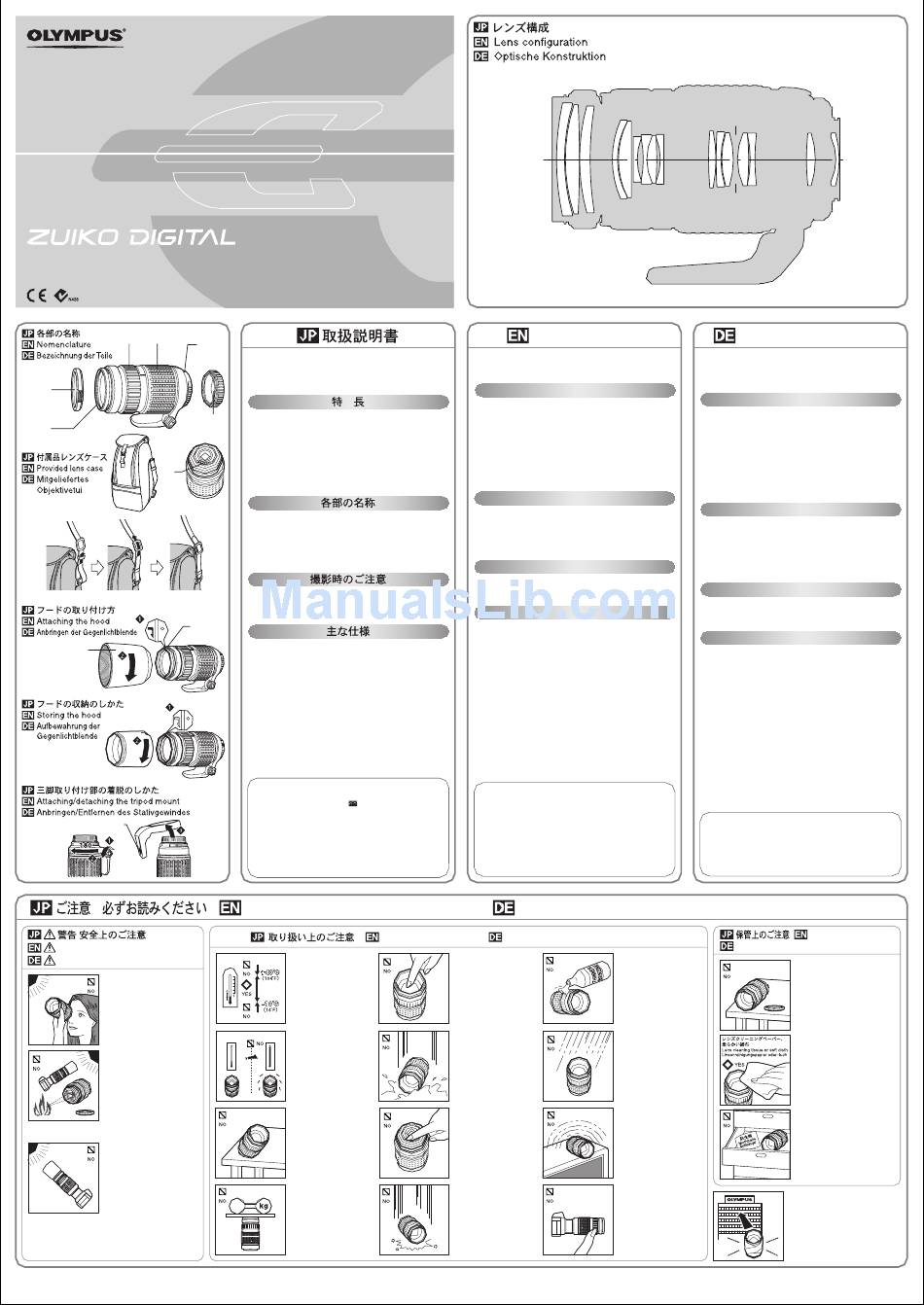

Olympus ED50-200mm f2.8-3.5 Instructions

ED50-200mm f2.8-3.5
④ ③
⑦
②
⑥
⑨
⑩
Warnings: Safety Precautions
Achtung: Sicherheitshinweise
[JP] レンズで太陽を見ないでくだ
さい。
[EN] Do not view the sun
through the lens.
[DE] Das Objektiv nicht direkt
auf die Sonne ausrichten.
[JP] レンズキャップを付けずに放置し
ないでください。太陽光が焦点を
結んで故障や火災の原因になるこ
とがあります。
[EN] Do not leave the lens without the cap.
If solar light is converged through the
lens, a fire may result.
[DE] Das Objektiv nur mit angebrachten
Objektivdeckeln aufbewahren. Falls
Sonnenstrahlen durch das Objektiv
gebündelt werden, besteht
Feuergefahr!
[JP] カメラに取り付けた状態でレンズ
を太陽に向けないでください。太
陽光が焦点を結んで故障や火災の
原因になることがあります。
[EN] Do not point the camera lens at the
sun. Sunlight will converge in the lens
and focus inside the camera, possibly
causing a malfunction or fire.
[DE] Niemals das an der Kamera
montierte Objektiv direkt auf die
Sonne richten. Andernfalls können
die einfallenden Sonnenstrahlen
optisch stark gebündelt werden, so
dass schwere Schäden auftreten
können und/oder Feuergefahr
besteht.
オリンパス株式会社 東京都新宿区西新宿2丁目3番1号 新宿モノリス／OLYMPUS AMERICA INC. Two Corporate Center Drive, Melville, NY 11747-3157, U.S.A.／
OLYMPUS OPTICAL CO.(EUROPA)GMBH. Premises/Goods delivery : Wendenstrasse 14-18, 20097 Hamburg, Germany. Letters : Postfach 10 49 08, 20034 Hamburg, Germany.
⑤
このたびは当社製品をお買い上げいただきありがとうございます。
ご使用前に本説明書の内容をよくご理解の上、安全に正しくご使
用ください。この説明書はご使用の際にいつでも見られるように
大切に保管してください。
・オリンパスデジタル一眼レフ 「フォーサーズシステム」専用の
⑧
高い描写力を持つレンズです。
・防塵・防滴構造を採用しています。
・35mmフイルムカメラで100 - 400mmに相当する望遠レンズです。
・EDレンズ（特殊低分散ガラスレンズ）3枚を含む15群16枚の
ズームレンズです。
・別売のテ レコンバータEC-14と組み合わせて使えます。
・別売のエク ステンションチューブEX-25がズーム全域MFで使用
でき、倍率0.12∼0.49×の撮影ができます。
①フード取り付け部 ⑦ フロントキャップ
②フィルター取り付けネジ ⑧ リアキャップ
③ズームリング ⑨ レンズフード
④フォーカスリング ⑩ 三脚取り付け部
⑤取り付け指標 ・ケース用ストラップ付
⑥電気回路接点
・逆光撮影時はフードを取り付けて撮影してください。
・フィルターを2枚以上重ねたり、厚さのある種類を使用した
ときには、画面にケラレが生ずることがあります。
①
マウント ：フォーサーズ マウント
焦点距離 ：50 ∼ 200mm
最大口径比 ：F2.8 ∼ 3.5
画角 ：24° - 6°
レンズ構成 ：15 群 16 枚
多層膜コーティング （一部単層）
絞り制御 ：F2.8 ∼ F22
撮影距離 ：1.2m ∼∞（無限遠）
ピント調整方式 ：AF/MF 切り換え
質量 ：1070g（フード、キャップを除く）
大きさ 最大径×全長 ：φ 87 × 157mm
レンズフード取り付け ：バヨネット式
フィルター取り付けネジ径 ：67mm
※外観・仕様は改善のため予告なく変更することがありますの
で、ご了承ください。
● ホームページ http://www.olympus.co.jp/
● 電話でのご相談窓口
カスタマーサポートセンター 0120-084215
携帯電話・PHSからは TEL0426-42-7499
FAX0426-42-7486
営業時間 平日 9:30∼ 21:00 土、 日、 祝日 10:00∼ 18:00
（年末年始、 システムメンテナンス日を除く）
● 修理に関するお問い合わせ （オリンパス岡谷修理センター）
TEL0266-26-0330 / FAX0266-26-2011
〒 394-0083 長野県岡谷市長地柴宮 3-15-1
営業時間 9:00∼ 17:00 （土・日・祝日及び当社休日を除く）
Precautions: Be Sure to Read the Following
[JP] 使用温度範囲
[EN] Working temperature
range
[DE] Betriebstemperatur
[JP] 急激な温度変化
[EN] Abrupt temperature
changes
[DE] Abrupte
Temperaturschwankungen
[JP] 接点部を下にして置かな
いでく ださい。
[EN] Do not put the lens with
its contacts facing
down.
[DE] Niemals das Objektiv
mit nach unten
weisenden Kontakten
ablegen.
[JP] 強い力
[EN] Too much pressure
[DE] Zu hohe
Druckausübung
VT523601
INSTRUCTIONS
Thank you for purchasing this Olympus product. To ensure your
safety, please read this instruction manual before use, and keep
it handy for future reference.
Features
・The ED50-200mm is a lens with high imaging capability, designed
exclusively for use with Olympus FOUR THIRDS single-lens-reflex
digital cameras.
・Employs dust-proof, drip-proof construction.
・It is a telephoto lens equivalent to a 100-400 mm lens of 35 mm film cameras.
・It is a zoom lens with 16 lenses in 15 groups including three ED
lenses (special low-dispersion glass lenses).
・Can be used in combination with the optional EC-14 teleconverter.
・In manual focusing in the whole zoom range, it can be used in
combination with the EX-25 extension tube, which is available
optionally, for shooting in magnifications from 0.12X to 0.49X.
Nomenclature
① Hood mount section
② Filter mount thread
③ Zoom ring
④ Focus ring
⑤ Mount index
⑥ Electrical contacts
Notes on Shooting
・Use the hood when shooting a backlit subject.
・Edges of pictures may be cut off if more than one filter is
used or if a thick filter is used.
Main Specifications
Mount
Focal distance
Max. aperture
Image angle
Lens configuration
Iris control
Shooting range
Focus adjustment
Weight
Dimensions
Lens hood mount
Filter mount thread diameter
・Specifications are subject to change without any notice or
obligation on the part of the manufacturer.
G Technical Support (USA)
24/7 online automated help:
http://www.olympusamerica.com/E1
Phone customer : Tel.1-800-260-1625(Toll-free)
Our phone customer support is available from 8 am to
10pm (Monday to Friday) ET
E-Mail : e-slrpro@olympusamerica.com
G European technical Customer Support
Please visit our homepage http://www.olympus-europa. com/
or call NUMBER : Tel.00800-67 10 83 0 (Toll-free)
+49(0)1805-67 10 83 or +49(0)40-23 77 38 99 (Changed)
Sicherheitshinweise: Bitte unbedingt die nachfolgenden Informationen lesen
Handling Precautions Sicherheitshinweise zur Handhabung
[JP] レンズに触れないでく
ださい。
[EN] Do not touch the lens.
[DE] Nicht die Linse
berühren.
[JP] 水没
[EN] Submergence
[DE] Unterwassertauglichkeit
[JP] 接点部に触れないでく
ださい。
[EN] Do not touch the
contacts.
[DE] Nicht die Objektivkantekte
berüren
[JP] 落下
[EN] Do not drop
[DE] Nicht fallen lassen.
BEDIENUNGSANLEITUNG
Wir bedanken uns für den Kauf dieses Olympus Produktes.
Um einen sachgemäßen und sicheren Gebrauch zu gewährleisten,
empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen und zur
späteren Bezugnahme aufzubewahren.
Besondere Merkmale
・ED50-200mm ist ein Objektiv mit hoher Bildqualität zur exklusiven
Verwendung mit einer Olympus FOUR THIRDS Spiegelreflex-Digitalkamera.
・Staub- und spritzwasserdichte Konstruktion.
・Leistungsstarkes Telezoom (entspricht einer Brennweite von
100 mm bis 400 mm bei einer 35 mm Kamera).
・Konstruktion mit 16 Linsen in 15 Gruppen einschließlich drei ED-
Linsen (Glaslinsen mit besonders geringer Dispersion).
・Die kombinierte Verwendung mit dem Tele-Konverter EC-14 ist möglich.
・Bei manueller Scharfstellung ist die kombinierte Verwendung mit dem
optional erhältlichen Zwischenring EX-25 möglich, wobei eine
Vergrößerung von 0,12X bis 0,49X erzielt werden kann.
Bezeichnung der Teile
⑦ Front cap
⑧ Rear cap
①Fassung für
⑨ Lens hood
Gegenlichtblende
⑩ Tripod mount
② Filtergewinde
・Case strap also provided.
③ Zoomring
④Schärfering
⑤Ansetzmarkierung für die
Objektivfassung
Hinweise zum Fotografieren
・Verwenden Sie bei Gegenlicht eine Gegenlichtblende.
・Bei der Verwendung von mehr als einem Filter oder einem
dicken Filter kann es zu Randabschattungen kommen.
: Four Thirds Mount
: 50 – 200 mm (2.0 – 7.9in)
: f2.8 – 3.5
: 24˚– 6˚
Fassung
: 15 groups, 16 lenses
Brennweite
Multilayer film coating
Lichtstärke
(partially single layered)
Bildwinkel
: f2.8 to f22
Optische Konstruktion
: 1.2m (3.9ft) to ∞ (infinite)
: AF/MF switching
: 1070g (37.7oz)
(excluding hood and cap)
Blendenskala
: Max. dia. Ø 87 x Overall
Entfernung
length 157 mm
Scharfstellung
: Bayonet
Gewicht
: 67 mm (2.6in)
Abmessungen
Objektivanschluss
Filtergewindedurch-messer
・Änderungen der technischen Daten jederzeit und ohne
Vorankündigung des Herstellers jederzeit vorbehalten.
G Technische Unterstützung für Kunden in Europoa
Bitte besuchen Sie unsera Internetseite
http://www.olympus-europa.com/
oder wenden Sie sich telefonisch unter einer dieser
Rufnummern na uns:
00800 67 10 83 00 (gebührenfrei)
+49(0)1805-67 10 83 oder +49(0)40-23 77 38 99 (gebührenpflichtig)
Sicherheitshinweise zur Aufbewahrung
[JP] 有機溶剤
[EN] Organic solvents
[DE] Organische Lösungsmittel
[JP] 多湿
[EN] Excessive moisture
[DE] Hohe Feuchtigkeit
[JP] 磁気
[EN] Magnetism
[DE] Magnetismus
[JP] オートフォーカス作動
中のレンズに触れない
でください。
[EN] Do not touch the lens
when it is operating on
autofocus.
[DE] Niemals das Objektiv
berühren, wenn der
Autofokus arbeitet.
⑥Elektrische Kontakte
⑦Vorderer Objektivdeckel
⑧Hinterer Objektivdeckel
⑨ Gegenlichtblende
⑩ Stativgewinde
・Gehäusegurt im
Lieferumfang inbegriffen.
Technische Daten
: FOUR THIRDS-Anschluss
: 50 – 200 mm
: f2,8 – 3,5
: 24˚– 6˚
: 15 Gruppen, 16 Linsen
mehrfach beschichtet
(teilweise einfach
beschichtet)
: f2,8 bis f22
: 1,2 m bis ∞ (unendlich)
: AF/MF-Umschaltung
: 1070 g
(ohne Gegenlichtblende und Kappe)
: Max. Durchmesser
Ø 87 x Gesamtlänge 157 mm
: Bajonett
: 67 mm
Storage Precautions
[JP] 使わないときはレンズキャップ
を付けておいてください。
[EN] Cap the lens when it is not
used.
[DE] Bei Nichtgebrauch die
Objektivdeckel anbringen.
[JP] レンズの清掃
[EN] Lens cleaning
[DE] Linsenreinigung
[JP] 防虫剤のあるところ
[EN] Moth repellents
[DE] Mottenkugeln
[JP] 故障したらオリンパス岡谷修理セ
ンターへ
[EN] If you experience any problems,
contact your nearest Olympus
service center.
[DE] Bei Fragen wenden Sie sich bitte
an Ihren Olympus Kundendienst.
A0703
