Summary of Contents for iMode IP24

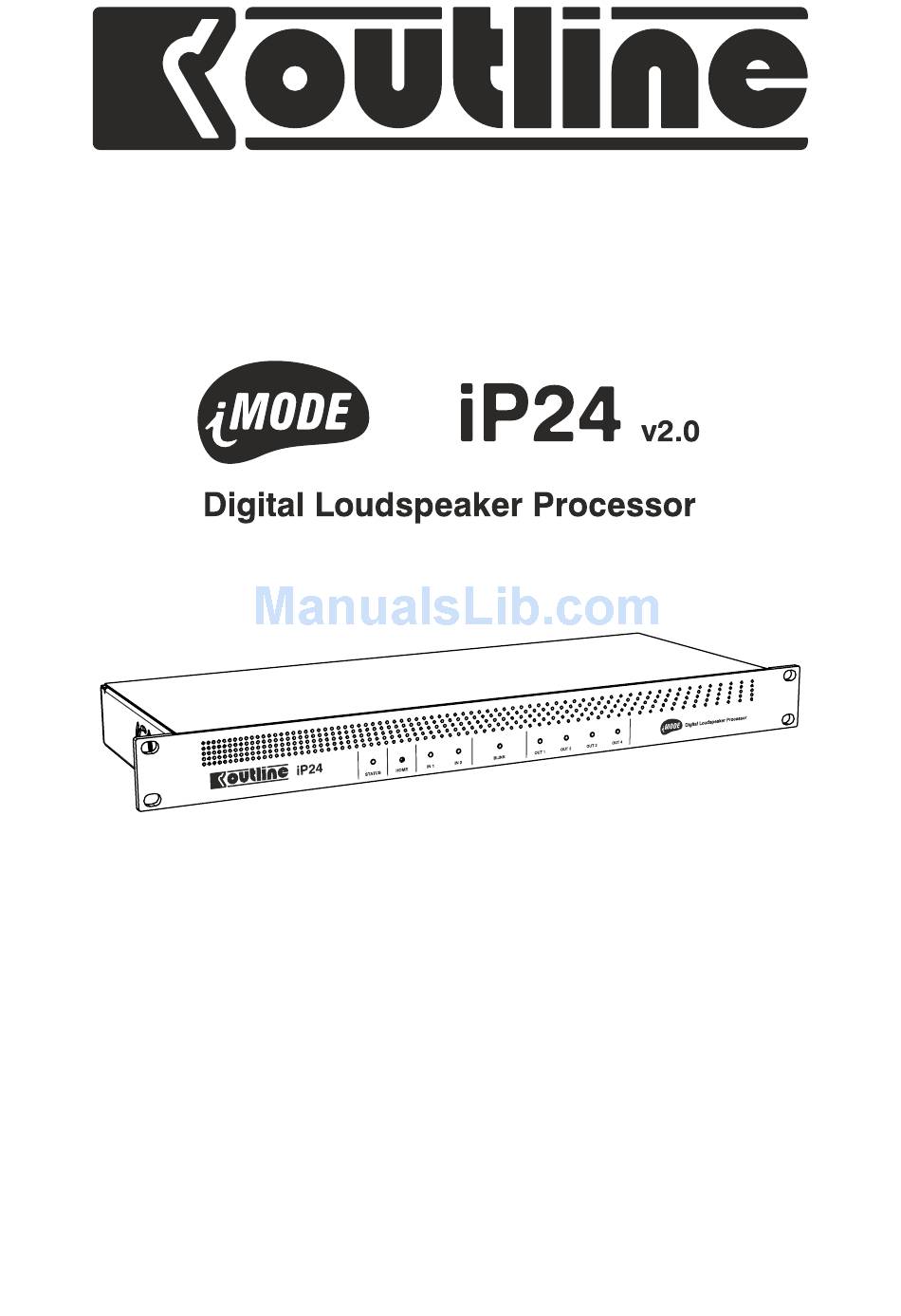

- Page 1 MANUALE ISTRUZIONI OPERATING MANUAL Delivering the True Audio Experience...
- Page 2 Delivering the True Audio Experiences NORME DI SICUREZZA / SAFETY REGULATIONS Onde evitare rischi per la propria e per l’altrui sicurezza, In order to avoid risks for the user's and other people's nonché l’invalidazione della garanzia, si raccomanda di safety, as well as annulling the warranty, it is advisable to leggere, nella sezione qui esposta, i consigli per un buon read the suggestions in this section for correct use of the utilizzo del prodotto.
- Page 3 Digital Loudspeaker Processor iP24 Grazie per aver scelto Outline iP24 per le vostre applicazioni di Thank you for choosing Outline iP24 for the management of gestione di sistemi audio. Vi suggeriamo di leggere con your loudspeaker system. We suggest that you read carefully attenzione questo manuale così...
- Page 4 Delivering the True Audio Experiences PANNELLO ANTERIORE / FRONT PANEL STATUS: LED che indica il corretto funzionamento STATUS: this LED indicates that the device is working dell’apparecchio. All’accensione il Led diventa di colore properly. During the startup this LED remains red in order rosso e lo mantiene per tutta la durata della fase di check to indicate that the various checks are running (for about (indicativamente una decina di secondi), terminata la...
- Page 5 PORT 2: per la connessione a PORT 1 di altre PORT 2: connection to PORT 1 of an other iP 24 or iMode- apparecchiature equipaggiate con tecnologia iMode. equipped device. AES/EBU OUT (1/2 - 3/4): connettori di tipo XLR per il...
- Page 6 It is advisable to keep the packaging for use in the event of the trasporto dell’unità in un secondo momento. unit being transported in the future. L’unità Outline iP24 viene fornita con i seguenti accessori: The Outline iP24 is supplied with the following accessories: ¶ N°1 cavo di alimentazione N°1 power cable...
-
Page 7: Installazione / Installation
MAINS POWER CONNECTION Each iP24 is equipped with a 3-conductor cable; the green-and- Ciascun iP24 è equipaggiato con un cavo a tre conduttori; Il filo giallo verde del cavo di rete deve sempre essere connesso a yellow wire of the mains cord must always be connected to terra (ground). - Page 8 SWITCHING ON Connettere l’unità iP24 alla rete elettrica con il cavo in Connect the iP24 to the mains power with the cable provided dotazione e accendere l’unità tramite l’apposito pulsante. and switch on the unit with the dedicated power button.
- Page 9 (using an other available LAN port) or can be daisy chained from disponibili) oppure in successione al primo iP24. In questo caso the first iP24. In this case a network cable has to be plugged collegare un cavo dal connettore “PORT 2” del primo iP24 al from “PORT ”...
-
Page 10: Risoluzione Problemi
IP assegnato manualmente al l’unità iP24 è manually assigned to the iP24 unit, you can restore the default possibile ripristinare l’indirizzo di default (192.168.1.34) address (192.168.1.34) by switching on the system holding accendendo il sistema tenendo premuto il tasto “Home”. -
Page 11: Analog Section
Digital Loudspeaker Processor iP24 SPECIFICHE TECNICHE / TECHNICAL SPECIFICATIONS SEZIONE ANALOGICA ANALOG SECTION Numero di ingressi analogici Number of analog inputs Due ingressi analogici bilanciati elettronicamente Two analog electronically balanced inputs Impedenza di ingresso analogica (bilanciato) Balanced analog input impedance 100 Ω... - Page 12 Delivering the True Audio Experiences SEZIONE DIGITALE DIGITAL SECTION Numero di ingressi digitali Number of digital inputs Due ingressi digitali AES/EBU (un connettore, due canali) Two digital AES/EBU inputs (one connector, two channels) Number of digital outputs Number of digital outputs Quattro uscite digitali AES/EBU (due connettori, quattro canali) Four digital AES/EBU outputs (two connector, four channels) Frequenze di campionamento supportate in ingresso...
- Page 13 Digital Loudspeaker Processor iP24 SEGNALAZIONI INDICATORS Ingresso analogico (@ +20 dBu di sensibilità) Analog Input (@ +20 dBu sensitivity) Verde: -46 dBu … 11 dBu Green: -46 dBu … 11 dBu Giallo: 11 dBu … 20 dBu Yellow: 11 dBu … 20 dBu Rosso: >...
- Page 14 The schematics of the internal jumpers remoto. Lo schema della posizione dei jumper interni è configuration is reported on the printed circuit board inside the stampato sulla scheda elettronica all’interno del processore. iP24. Description GPO (Output) Relay Ratings GPI 1a Nominal Switching capacity (resistive load) 2 A 30 V DC - 0.5 A 125 V AC...
- Page 15 Digital Loudspeaker Processor iP24 NOTE / NOTES Outline s.r.l. - Via Leonardo da Vinci, 56 - 25020 Flero (Brescia) - Italy Tel. +39-30-3581341 Fax +39-30-3580431 — Web Site: www.outline.it E-Mail: info@outline.it...
- Page 16 Delivering the True Audio Experiences Outline è costantemente impegnata in ricerche mirate al Outline carries out on-going research for product continuo miglioramento dei propri prodotti. Per questo motivo, improvement. New materials, manufacturing methods and nuove tecnologie, materiali e metodi di produzione, vengono design upgrades are introduced to existing products without continuamente incorporati nei prodotti esistenti quale prior notice as a routine result of this philosophy.
