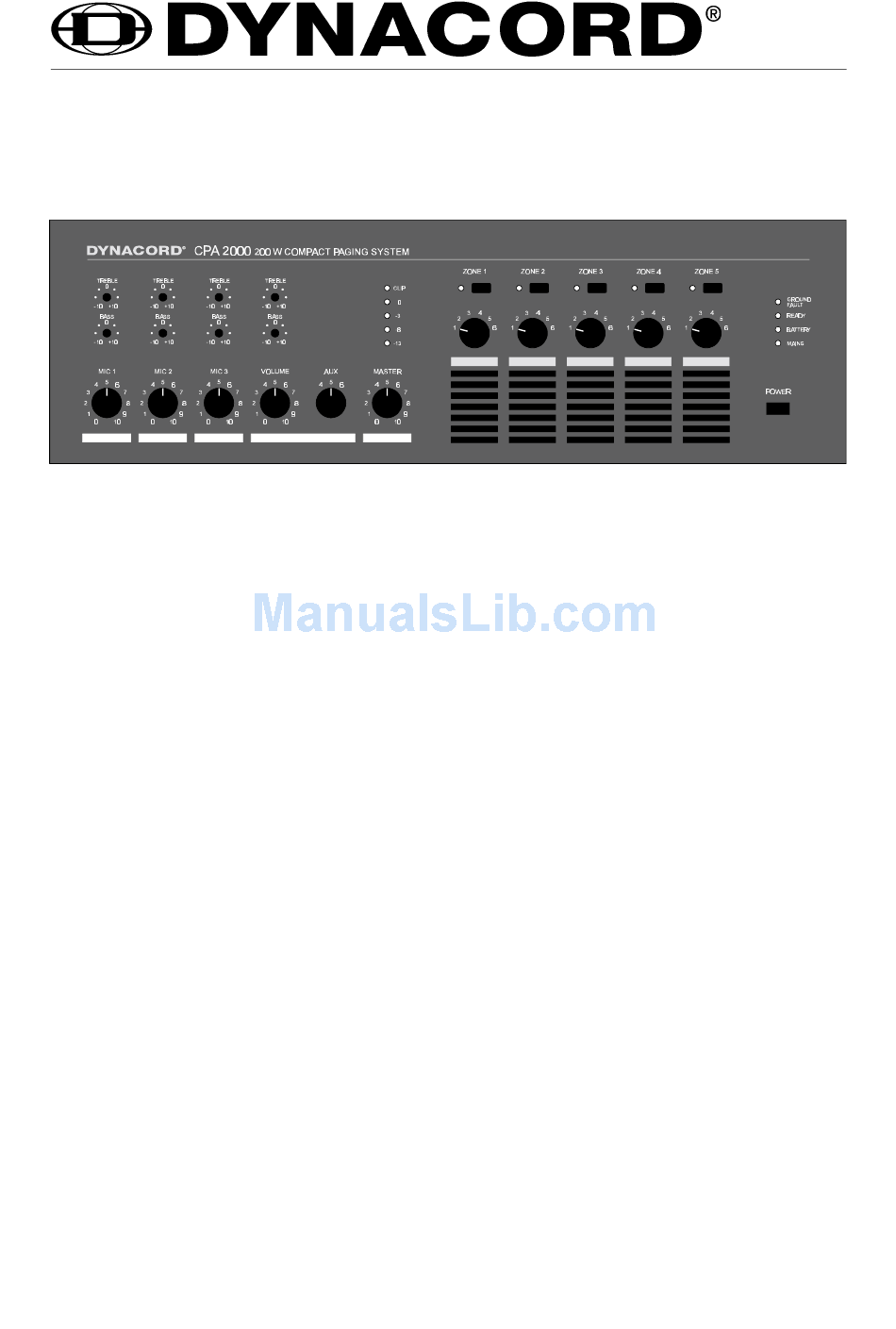

CPA 2000
ELA - Kompaktanlage
Merkmale:
•
Ausgangsleistung 200 W nach IEC 268-3, Endstufe leerlaufsicher und kurzschlußfest
•
5 integrierte Ausgangskreise von Frontseite einzeln schaltbar und regelbar, Pflichtempfangsfunktion
•
Digitale Direkt-Aufzeichnung und -Wiedergabe von Sprachsignalen (optional), max. 1 Min.
•
3 Eingänge XLR Mic/Line mit Klangstellern, el. symmetrisch, Phantomspeisung gemeinsam schaltbar
•
3 Eingänge Tonträger, umschaltbar, mit Klangsteller
•
Sicherheits-Leistungsmerkmale
Erdschlußüberwachung nach DIN/VDE 0800
Pilottonüberwachung
Störmeldeausgang
Alarmsignale nach DIN 33404 (optional)
Netz- und Notstromversorgung
•
Sonstige Leistungsmerkmale:
Eingang Sprachschalter für Telefonanschaltung oder automatische Zuteilung wahlweise
Gongsignale / Vorgong wahlweise
Integriertes Relaisfeld für 5 Ausgangskreise für Ruf- und Programmzuteilung oder Direktausgang
•
Vorrang wahlweise: mischbar, Blockpriorität, Kaskadenpriorität
•
1 Eingang für Kommandomikrofon mit Steuerung
•
Ausgangstransformator für symmetrische, erdfreie 100V - Lautsprechernetze, wahlweise 70 V oder 50 V
•
Summenfernregelung optional möglich
•
vorbereitet für den Anschluß von max. 3 Sprechstellen MT 2005 oder einem PTT - Mikrofon über RJ 45 - Buchse
•
Anschlußbuchsen für Tonbandaufnahme und Einschleifgeräte (Cinch)
•
Monitorausgang
•
Status-LED-Anzeigen für Erdschluß, Batterie, Netz und Betrieb
•
LED - Aussteuerungs - Anzeige von - 13 dB bis 0 dB und Clip
•
Lautstärkesteller für Summe, wird bei Vorrang überbrückt
•
Netzschalter frontseitig
•
Anschluß Remote Control für Fernsteuerung
•
Netzbetrieb 115 / 230 V, umschaltbar mit Wahlschalter rückseitig
•
Batteriebetrieb 24 V, übergangslose Notstromversorgung
•
mit Nachrüstsatz einbaubar in 19" - Gestellzentralen
Bedienungsanleitung

Advertisement

Table of Contents
loading

Related Manuals for Dynacord CPA 2000

Summary of Contents for Dynacord CPA 2000

  • Page 1: Leistungsmerkmale

    CPA 2000 ELA - Kompaktanlage Bedienungsanleitung Merkmale: • Ausgangsleistung 200 W nach IEC 268-3, Endstufe leerlaufsicher und kurzschlußfest • 5 integrierte Ausgangskreise von Frontseite einzeln schaltbar und regelbar, Pflichtempfangsfunktion • Digitale Direkt-Aufzeichnung und -Wiedergabe von Sprachsignalen (optional), max. 1 Min.

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Leistungsmerkmale ........... . 1 Technische Daten .

  • Page 3: Technische Daten

    CPA 2000 Leistungsfähige ELA Kompaktanlage im Tischgehäuse, einbaubar in Gestelle, mit 3 Mikrofon/Line und 3 Tonträger - Eingängen, 200 W Ausgangsleistung und 5 schalt- und regelbaren Ausgangslinien für 115 / 230 V AC oder 24 V = Technische Daten Nennausgangsleistung...

  • Page 4: Bedienelemente Und Anzeigen Frontblende

    Bedienelemente und Anzeigen Frontblende: MIC 1 Lautstärkesteller für Eingang 1 MIC 2 Lautstärkesteller für Eingang 2 MIC 3 Lautstärkesteller für Eingang 3 VOLUME Lautstärkesteller für Tonträger-Eingänge Wahlschalter für Tonträger-Eingänge MASTER Lautstärkesteller für Gesamtlautstärke TREBLE Höhensteller für Eingang 1 BASS Tiefensteller für Eingang 1 TREBLE Höhensteller für Eingang 2 BASS...

  • Page 5: Bedienelemente Und Anschlußpunkte Rückseite

    Bedienelemente und Anschlußpunkte Rückseite: INPUT 1 Eingang 1 DIN-Buchse 7-pol zum Anschluß eines Mikrofons mit PTT - Taste (z. B. MT 101) INPUT 1 Eingang 1 XLR - Buchse zum Anschluß eines Mikrofons oder einer anderen NF - Quelle MIC/LINE Empfindlichkeitsschalter Mikrofon / Line für Eingang 1 GAIN Empfindlichkeitssteller für Eingang 1...

  • Page 6: Verwendung

    1. Verwendung Das ELA - Kompaktsystem CPA 2000 ist speziell für den leistungssicheren und zuverlässigen Betrieb von Lautsprecher - Anlagen ausgelegt. Anwendungen sind insbesondere Ruf- und Durchsageanlagen mit und ohne Hintergrundmusik, Alarmierungsanlagen in Industriebetrieben, Büro- und Geschäftsräumen, Versammlungs- und Sportstätten, Schulen und Kirchen, Hotels, Krankenhäuser, Supermärkte, Fahrgast- schiffe und ähnliche Anwendungen.

  • Page 7: Eingänge

    An den Eingang 1 (INPUT 1, 40 oder 41) kann eine Tonquelle mit einem Pegelbereich von 0.5 mV bis 1,3 V angeschlossen werden. Die Buchse (INPUT 1, 40) ist speziell für ein Mikrofon mit PTT - Taste (z. B. DYNACORD MT 101) ausgelegt, so daß beim Anstecken auch die Vorrangverbindung bereits fertig ist.

  • Page 8: Phantomspeisung Für Die Eingänge 1-3

    gedrückt) oder auf niedrige Empfindlichkeit (Leitungspegel, Tonträgergeräte, gedrückt) geschaltet wer- den. Der Empfindlichkeitssteller(GAIN, 49) muß schließlich so eingestellt werden, daß bei auf ca. 7 eingestelltem Eingangssteller (MIC 3, 3) und auf 7 eingestelltem MASTER - Steller (MASTER, 6) eine Vollaussteuerung des Geräts möglich ist (Clip - LED der Aussteuerungsanzeige (15) leuchtet ab und zu auf).

  • Page 9: Ausgänge

    Monitorausgang (unsymm.), zum Anschluß z. B. eines Kopfhörers (hochohmig) 6. Notstrombetrieb Bei Verwendung des Geräts CPA 2000 als Alarmierungsanlage ist es notwendig, eine zweite, unabhän- gige Energiequelle an das Gerät anzuschließen. Mit Hilfe des Notstromversorgungseinganges (DC INPUT, 56) ist es möglich, eine Notstromversorgung zu installieren. Wenn die Netzspannung ausfällt, erfolgt der Übergang auf Batteriespeisung automatisch und übergangslos.

  • Page 10: Vorrangmöglichkeiten/Einstellmöglichkeiten

    Die Leitungslänge für einfache Entfernung soll bei diesem Querschnitt nicht mehr als 7 m betragen (Spannungsabfall <1V). Achtung! Das Gerät CPA 2000 darf nur mit ungeerdeten Batterien oder mit Batterien mit geerdetem Minuspol verwendet werden. Ein Betrieb mit geerdetem Pluspol ist nicht zulässig.
  • Page 11 Die ELA - Kompaktanlage CPA 2000 ist intern auf den Betrieb mit bevorrechtigten Mikrofonen / Sprechstellen einstellbar. Die Umstellung der Prioritätsprogrammierung erfolgt auf der Printplatte 83107 mit Hilfe der Steckbrücken J 301 bis J 308 (Bild 4). Dazu ist das Gerät stromlos zu schalten und der Gehäusedeckel des Geräts zu demontieren.

  • Page 12: Nachrüstmöglichkeiten

    Bild 4 (Leiterplatte 83107) 8. Nachrüstmöglichkeiten Die ELA - Kompaktanlage CPA 2000 kann an die Erfordernisse flexibel angepaßt werden. Dazu sind verschiedene Nachrüstsätze erhältlich, welche in das Gerät eingebaut werden müssen. 8.1 Alarm, Gong, Vorgong (NRS 90212) Der Nachrüstsatz wird an den Steckplatz B305 / B306 auf der Platine 83107 gesteckt (Bild 4). Dazu ist das Gerät stromlos zu machen und der Gehäusedeckel zu demontieren.

  • Page 13: Sprachausgabe (Nrs 90213)

    0.5 Sekunden. 8.3.2 Verwendung im Mischbetrieb: Bei Verwendung des Kompakt - Ela -Systems CPA 2000 im reinen Mischbetrieb kann der sprachge- steuerte Schalter zum automatischen Ausblenden des Tonträgersignals verwendet werden. Dazu ist le- diglich der Nachrüstsatz zu installieren. Bei Gerätekonfiguration Vorrang (J301 gesteckt) muß...

  • Page 14: Summenfernregler (Nrs 90178)

    Anschluß von bis zu 3 Sprechstellen MT 2005. Die Sprechstellen besitzen 5 Tasten für Lautsprecherzo- nen, so daß Rufe gezielt in diese Bereiche vorgenommen werden können (Da es sich bei der CPA 2000 um ein Einkanalgerät handelt, ist während einer Durchsage in den nicht angesprochenen Bereichen keine Hintergrundmusik zu hören).
  • Page 15 50 m 90 m Im Gerät CPA 2000 muß der Eingang 2 auf niedrige Empfindlichkeit (MIC / LINE, 45, gedrückt) eingestellt werden, der zugehörige Empfindlichkeitssteller (GAIN, 46) ist auf ca. Mitte einzustellen. An die Buchse Eingang 2 (INPUT 2, 44) darf dann kein Gerät angeschlossen werden. Der Vorrang muß entsprechend Abschnitt 7 eingestellt werden.
  • Page 16 Bedienung der Sprechstelle MT 2005 (siehe auch Bild 7) Bei ordnungsgemäßem Anschluß der Sprechstelle an die Kompaktanlage CPA 2000 und im eingeschal- teten Zustand leuchtet die Einschaltkontrolle (ON, 13). Mit den Zonentasten (1 - 5) können die einzelnen Lautsprecherzonen voreingestellt werden. Ein Tastendruck teilt eine entsprechende Zone zu, die zuge- hörige LED leuchtet auf.
  • Page 17 Bild 7 (Sprechstelle MT 2005)

  • Page 19: Features

    Overall volume control, has to be bridged in the priority mode • Power switch on the front panel • Remote control connection • 115/230 V mains supply, switchable on the rear of the CPA 2000 • 24 V battery power, gapless emergency power supply • Optional 19" mounting kit...
  • Page 20 Contents Features ............. 19 Specifications .

  • Page 21: Specifications

    High performance electro acoustics system in a compact sized desktop enclosure, rack mountable, offering 3 Mic/Line and 3 line-level inputs, 200 watts output power capacity and 5 separately asssignable output circuits. The CPA 2000 can be operated with 115/230V AC or 24V DC. Specifications...

  • Page 22: Controls And Indicators On The Front Panel

    CONTROLS AND INDICATORS ON THE FRONT PANEL MIC 1 input 1 level control MIC 2 input 2 level control MIC 3 input 3 level control VOLUME line-level input volume control selector switch for the line-level input MASTER overall volume control TREBLE high frequency band control for input 1 BASS...

  • Page 23: Controls And Indicators On The Rear Panel

    CONTROLS AND INDICATORS ON THE REAR PANEL INPUT 1 7-pole DIN-connector for the connection of a microphone with PTT-button (e. g. the MT 101) to input 1 INPUT 1 XLR-type connector for the connection of a microphone or other LF sound sources to input 1 MIC/LINE sensitivity selector switch Mic / Line level for input 1 GAIN...

  • Page 24: General Use

    115 V AC, the mains fuse [60] has to be exchanged by an 6.25 Ampère slow-blow fuse. When turning the power of the CPA 2000 on, using the POWER [26] switch on the front panel, make sure that the master volume control (MASTER, [6]), the input controls (MIC 1 - MIC 3, [1] to [3]), and the line-level input control (VOLUME, [4]) are set to their “0"-position.

  • Page 25: Inputs

    The connector (INPUT 1, [40]) is specially meant for the connection of microphones with PTT button (e. g. the DYNACORD MT 101), providing you with the advantage of a single connection for the signal and the switching of the priority function. The pin-assignment of the XLR-socket (INPUT 1, [41]) is: 1=ground, 2=pos.

  • Page 26: Phantom Power For The Inputs 1 - 3

    The AUX [5] rotary switch on the front panel of the CPA 2000 lets you select one of the three inputs for reproduction. The output level is adjusted using the corresponding VOLUME [4] control while the TREBLE [13] and BASS [14] controls are used to shape the sound of the selected input source.

  • Page 27: Outputs

    6. Emergency power supply In case the CPA 2000 is operated as an alert system, it is necessary to have it connected to a separate, secondary power source. This power source has to be connected to the DC INPUT [56]. Whenever the mains supply is interrupted, gapless switching to the secondary source (battery) is performed automat- ically.

  • Page 28: Priority Function / Setting Options

    7. Priority function / setting options 7.1 mixing mode (factory preset) • inputs 1, 2, 3 and AUX can be mixed • in addition: activating a priority input (DIN-connector or Remote Control-connector) attenuates the AUX-signal • activating a channel’s priority function the routing and zone level settings are maintained, i. e. if one of the outputs is switched off it stays off and if the volume is set to a low level, this setting is remained •...
  • Page 29 The CPA 2000 electro acoustics compact system can be set internally for the operation with prioritized microphones / microphone terminals. When shipped it is factory preset to cascade priority operation. Changing the priority programming is performed on the printed board assembly 83107 using the jumpers J 301 to J 308 (also refer to diagram 4).

  • Page 30: Extension Kits

    Diagram 4 (printed board assembly 83107) 8. Extension kits The CPA 2000 electro acoustics compact system has been designed to match your requirements. There are several optional extension kits available providing additional functionality. 8.1 Alert, Gong, Pre-Gong (NRS 90212) This extension kit has to be installed in the insertion socket B305 / B306 on the printed board assembly 83107 (also refer to diagram 4).

  • Page 31: Voice Message (Nrs 90213)

    8.3.2 Operation in the mixing mode Operating the CPA 2000 electro acoustics system in mixing mode offers the possibility to utilize the voice-operated switch for the automatic fading of a line-level signal. Thus, you only to install the extension kit.

  • Page 32: Remote Control Of The Main Output Signal (Nrs 90178)

    MT2005 is recommended. The microphone terminals are equipped with 5 speaker-zone keys, offering the possibility to delegate a call to the desired area (Hence to the fact that the CPA 2000 is a single channel unit, during a call, reproduction of background music is suspended in the other speaker...
  • Page 33 90 m The MIC / LINE [45] switch of the CPA 2000’s input 2 has to be engaged, adjusting it for low sensitivity and the corresponding GAIN [46] control approximately has to be set to its center position. Further, no sound source can be connected to the INPUT 2 [44].
  • Page 34 Operation of the microphone terminal MT 2005 (also refer to diagram 7) When the microphone terminal is connected correctly to the CPA 2000 electro acoustics system and its power is turned on, this is signaled by the POWER ON (13) indicator on the MT 2005. Pressing one of the ZONE buttons (1 to 5) delegates the signal to the desired loudspeaker zone.
  • Page 35 diagram 7( terminal MT 2005)

  • Page 37: Fonctions Et Possibilités

    Interrupteur secteur en face avant. • Prise commande à distance. • Sélecteur de tension d’alimentation principale (115/230 V) en face arrière du CPA 2000 • Batteries de secours, à commutation instantanée en cas de défaillance de l’alimentation principale. • Kit de montage en rack 19 pouces (en option)
  • Page 38 Table des matières Fonctions et possibilités ..........37 Caractéristiques .

  • Page 39: Caractéristiques

    Système électro-acoustique de hautes performances, intégré dans un boîtier de taille réduite, rackable, le CPA 2000 offre 3 entrées commutables Micro/Ligne, 3 autres entrées au niveau ligne. Sa puissance de sortie de 200 Watts est disponible sur 5 circuits de sortie assignables indépendamment. Il fonctionne indifféremment sous 115/230 Volts alternatif ou sous 24 Volts continu.

  • Page 40: Commandes Et Indicateurs En Face Avant

    COMMANDES ET INDICATEURS EN FACE AVANT MIC 1 Réglage du niveau de l’entrée 1. MIC 2 Réglage du niveau de l’entrée 2. MIC 3 Réglage du niveau de l’entrée 3. VOLUME Réglage du niveau de l’entrée au niveau ligne. Commutateur de sélection pour l’entrée au niveau ligne. MASTER Réglage du niveau général.

  • Page 41: Commandes Et Indicateurs En Face Arrière

    COMMANDES ET INDICATEURS EN FACE ARRIERE INPUT 1 Connecteur DIN 7 broches pour branchement sur l’entrée 1 d’un microphone équipé d’un bouton de type PTT (exemple : un MT 101). INPUT 1 Connecteur de type XLR pour branchement sur l’entrée 1 d’un microphone ou de toute autre source basse fréquence.

  • Page 42: Généralités Concernant L'exploitation

    éventuels peuvent endommager sérieusement votre réseau de haut-parleurs. Le CPA 2000 est équipé d’un relais de mise sous tension temporisant les circuits de sortie pendant environ 5 secondes, ce qui permet de supprimer les bruits impulsionnels de mise sous tension.

  • Page 43: Entrées

    0.5 mV et 5 V. Le connecteur (INPUT 1, [40]) est destiné spécifiquement aux microphones pourvus d’une touche PTT (par exemple, le DYNACORD MT 101), et offre l’avantage de réunir, sur un seul connecteur, le signal et la commutation de la fonction Priorité. L’assignation des broches de la fiche XLR (INPUT 1, [41]) est la suivante : 1 = masse, 2 = point chaud (+), 3 = point froid (–).

  • Page 44: Alimentation Fantôme Pour Les Entrées 1 À 3

    Les entrées 4 à 6 (INPUT 4 … INPUT 6, [51] à [53]) s’effectuent en stéréo, sur des prises cinch. Les signaux stéréo entrants sont ensuite convertis en mono à l’intérieur du CPA 2000. Le sélecteur rotatif AUX [5], situé en face avant de l’appareil, vous permet de sélectionner une des trois entrées pour la reproduction.

  • Page 45: Sorties

    6. Alimentation de secours Dans le cas où le CPA 2000 est utilisé comme système d’alerte, il est nécessaire de le relier à une seconde source d’alimentation. Cette source doit être connectée à l’entrée DC INPUT [56]. Au cas où l’alimentation secteur principale viendrait à...

  • Page 46: Fonction Priorité - Options De Réglage

    <1 Volt) Attention ! Le CPA 2000 ne peut fonctionner qu’avec des batteries non mises à la masse, ou dont le pôle négatif est mis à la masse. Il est interdit de l’utiliser avec des batteries mises à la masse par leur pôle positif.
  • Page 47 Écoute de contrôle des terminaux microphone : en fonction du nombre de pupitres microphones MT2005 connectés, le contact « ready » signale un éventuel pupitre ne répondant pas (non connecté, connexion défectueuse, défaut de fonctionnement). Réglage via les jumpers J307 et J308. Le tableau ci-après indique comment régler les différentes options : Jumper Notes...

  • Page 48: Kits D'extension

    Diagramme 4 (zone 83107 du circuit imprimé) 8. Kits d’extension Le système électro-acoustique compact CPA 2000 a été conçu pour s’adapter à vos besoins. Il existe un certain nombre de kits d’extension optionnels, le dotant de des fonctions supplémentaires. 8.1 Alerte, Gong, Pré-Gong (NRS 90212) Ce kit d’extension doit être mis en place dans l’embase d’extension B305 / B306, en 83107 sur le circuit...

  • Page 49: Message Parlé (Nrs 90213)

    Une fois que cette extension est installée, le CPA 2000 coupe automatiquement toutes les entrées microphone ou au niveau ligne dès qu’un message parlé est émis. Le niveau de ce message parlé est déterminé...

  • Page 50: Exploitation En Mode Mixage

    8.3.2 Exploitation en mode Mixage Exploiter le système électro-acoustique compact CPA 2000 en mode Mixage offre la possibilité d’utiliser la commutation par signal parlé afin d’atténuer automatiquement un signal au niveau ligne. Pour profiter de cette option, il suffit d’ôter le cavalier J301 et d’insérer le J306. Dès que vous utiliserez le microphone connecté...

  • Page 51: Kit De Montage En Rack 19 Pouces (Nrs 90214)

    Si vous désirez monter votre CPA 2000 dans un rack 19 pouces, il faut l’équiper d’oreilles de fixation. Il faut toujours veiller, dans ce cas, à ce que la ventilation du rack soit suffisante : le CPA 2000 dégage en effet pas mal de calories, ce qui a pour conséquence d’augmenter la température de son environnement.
  • Page 52 50 m 90 m La touche MIC / LINE [45] de l’entrée 2 du CPA 2000 doit être enfoncée, ce qui la positionne en sensibilité “ligne”, et le potentiomètre GAIN [46] correspondant doit se trouver approximativement en position centrale. De plus, il ne faut connecter aucune source sonore à l’entrée INPUT 2 [44]. Réglez la fonction Priorité...
  • Page 53 diagramme 7( terminal MT 2005)
