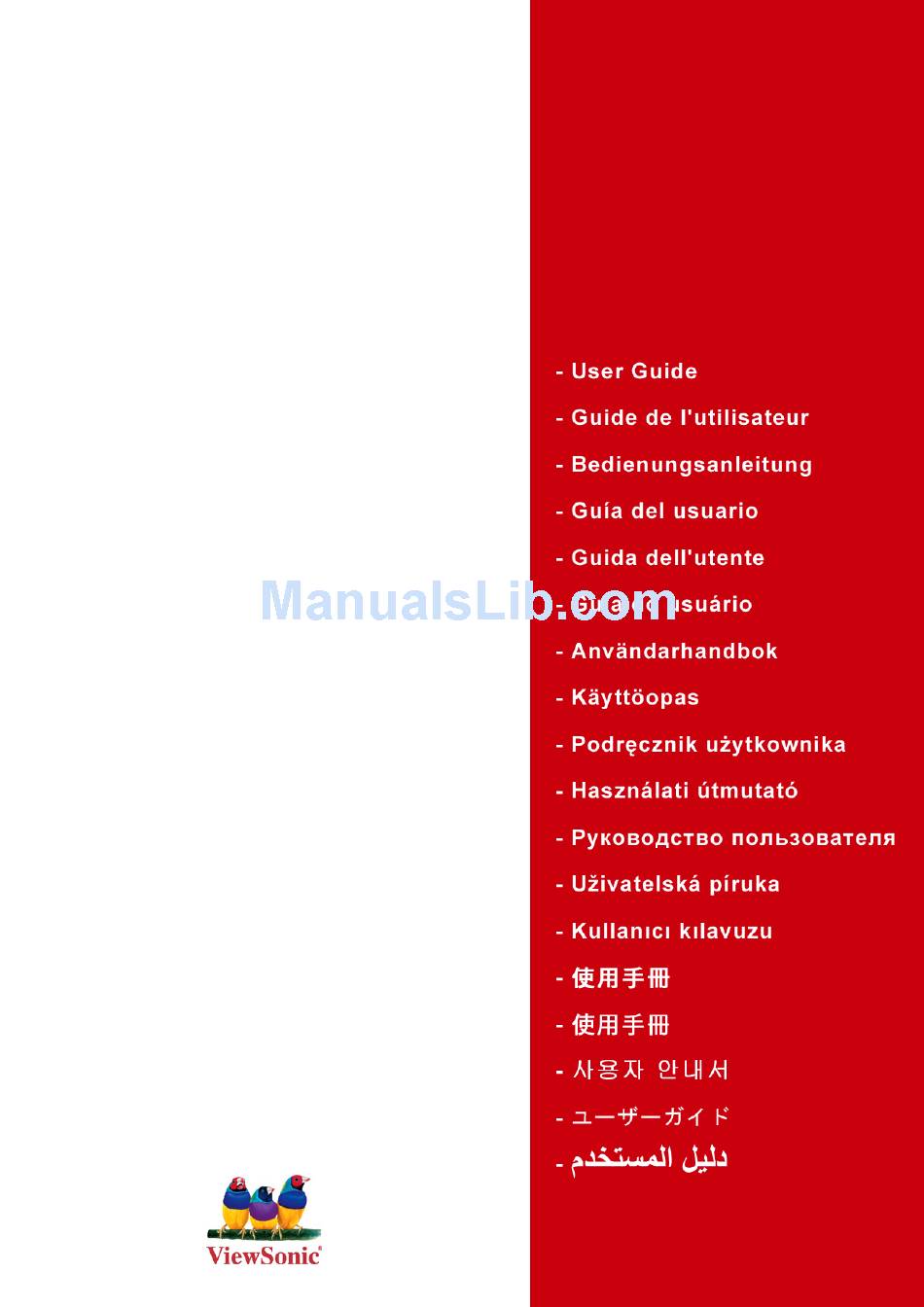

- Page 1 ® ViewSonic VX2245wm LCD Display Model No. : VS11349...
-
Page 2: Table Of Contents
主要功能 ................15 各部位說明 ....................16 安裝讀卡機 ....................17 USB 集線器安裝 ..................18 ViewDock 與連接 iPod ................. 19 重低音喇叭音量控制鈕 ................19 其他資訊 技術規格 ....................20 疑難排解 ....................21 客戶支援 ....................22 清潔 LCD 顯示器 ..................23 有限保固 ....................24 ViewSonic VX2245wm... -
Page 3: 電磁相容資訊
歐洲國家符合 CE 合格 本裝置符合依 92/31/EEC 及 93/68/EEC 第 5 條有關 「電磁相容性」修訂的 EEC 指令 89/336/EEC，以及依 93/68 EEC 第 13 條有關 「安全性」修訂的 73/23/EEC 的規定。 所有國家使用者資訊 注意 : 請使用本機隨附或指定的連接線。 以下資訊僅適用於歐盟 （EU）成員國： 右側所示的符號符合 《廢電子電機產品 (WEEE) 指令 2002/96/EC》之規定。 凡標有此符號的產品不得作 城市廢品加以處理 ， 而必須按照當地有關法律利用貴國或貴 地區的廢品回收及收集系統而加以處理。 ViewSonic VX2245wm... -
Page 4: 重要的安全指示
只能用柔軟的乾布擦拭。如果仍無法清潔，請參造 " 清潔 LCD 顯示器 " 中更進一 步的指示。 請勿擋住任何通風口。請依製造商的指示安裝本設備。 請勿安裝於接近熱源的地方，例如靠近發熱器、暖氣調節設備、爐子或其他會產 生熱氣 ( 包括放大器 ) 等設備的地方。 請勿改變確保安全用的分極式或接地式插頭。分極式插頭有兩個扁平狀的插腳， 兩個插腳的寬度有大小之分。接地式插頭有兩個扁平狀的插腳及一個接地用的圓 柱型插腳。較寬的扁平插腳和接地插腳是確保安全之用，如果該插腳和您的電源 插座不符的話，請洽電氣技師為您更換合適的插座。 10. 請避免讓電源線受到踩踏或擠壓，特別是插頭、電源插座及電源線與設備的連接 點這幾個地方。請將設備放置於靠近電源插座的地方，以便取用。 11. 只能使用製造商指定的附件 / 配件。 12. 只能使用製造商指定或與產品隨售的推車、三腳架、托架或平台。 如使用推車，在移動推車 / 設備時務必小心，避免翻覆導致設備損 害。 13. 如長時間不使用本設備時，請將插頭拔下。 14. 所有的維修服務請找合格的服務人員進行。當設備有任何損壞，例如電源線或插頭 損壞、液體濺入或物體掉入設備內部、設備淋到雨或受潮、或無法正常運作、或掉 落地面時，就需要維修服務。 ViewSonic VX2245wm... -
Page 5: 版權聲明
版權所有 © ViewSonic Corporation, 2006。保留所有權利。 Macintosh 與 Power Macintosh 是蘋果電腦公司的註冊商標。 Microsoft 、Windows、 Windows NT 和 Windows 標誌是 Microsoft Corporation 在美國與 其他國家的註冊商標。 ViewSonic、三隻鳥標誌、 OnView 、ViewMatch 與 ViewMeter 是 ViewSonic Corporation 的註冊商標。. VESA 是視訊電子標準協會的註冊商標。 DPMS 和 DDC 是 VESA 的商標。 ® 美國環保局 (EPA) 的註冊商標。... -
Page 6: 包裝內容
• USB 接頭連接線 * 1 (A-B 型 ) • 快速入門手冊 • 立體聲連接線 * 1 注意 : 光碟上有 " 使用手冊 "PDF 檔案和 INF/ICM 顯示器優化檔案。INF 檔案確保與 Windows 作業系統相容，而 ICM 檔案 ( 影像顏色匹配 ) 確保精確的螢幕色彩。ViewSonic 建議您安裝這兩個檔案。 注意事項 • 坐在離 LCD 顯示器至少 18" 的地方。... -
Page 7: 快速安裝
使用 Macintosh 配接卡。將配接卡連接 有關變更解析度和垂直更新頻率的說 到電腦 ， 然後將視訊電纜線插入配接卡 。 明，請參見顯示卡的使用手冊。 ® 要訂購 ViewSonic Macintosh 配接卡， 安 裝 完 畢。請 享 受 來 自 ViewSonic 的 請與 ViewSonic 客戶支援聯繫。 LCD 顯示器。 3. 開啟 LCD 顯示器和電腦 為了更好地配合將來客戶服務的需要： 先開啟 LCD 顯示器，然後再開啟電腦。 請列印此使用手冊並在第 3 頁上的 " 使... -
Page 8: Viewdock Tm 連接個人電腦
步驟 2 使用 USB 連接線連接個人電腦 (A 型 ) 至 ViewDock (B 型 ) 步驟 3 將電源轉換器插入 DC 插座中。 步驟 4 使用立體聲連接線連接 ViewDock 底座的聲音輸出插孔和顯示器面板頭的聲音輸 入插孔。 步驟 5 使用 2 合 1 聲音連接線連接 ViewDock 的聲音輸入插孔和個人電腦的聲音輸出 / MIC-in ( 麥克風輸入 ) 插孔。 步驟 6 開啟電源 ViewSonic VX2245wm... -
Page 9: 壁式安裝 ( 可選項 )
2. 將 LCD 顯示器正面向下方在毛巾或毛 毯上。 3. 將塑膠套從 LCD 顯示器背面取下。 4. 拆下底座的 4 顆螺絲。 5. 將 4 個 VESA 螺絲孔中的橡膠塞取出 。 6. 連接符合 VESA 標準的壁式安裝套件 中的安裝支架 (100 公厘 x 100 公厘長 ) 。 7. 按照壁式安裝套件中的指示進行操作 ， 將 LCD 顯示器固定到牆上。 ViewSonic VX2245wm... -
Page 10: 使用 Lcd 顯示器
10 秒鐘 。 如果按下任何按鈕 ， 將顯示消息 OSD Locked )5 秒鐘。 選單已鎖定 • 選單解除鎖定：再次按住 [1] 和向上箭頭 10 秒鐘。 • 電源鎖定 : 按住 [1] 和向下箭頭 10 秒鐘。如果按下電源按鈕，將顯示 Power Button Locked ( ) 幾秒鐘。在電源出現故障時，無論使用或不使用此設定，在電 電源已鎖定 源恢復時 LCD 顯示視器的電源將自動接通。 • 電源解除鎖定 : 再次按住 [1] 和向下箭頭 10 秒鐘。 ViewSonic VX2245wm... -
Page 11: 調節螢幕影像
請參考下面詳細介紹 待機電源開 / 關 顯示控制螢幕，進入突出顯 示的控制項進行調節。 電源指示燈 還可在選單的幾個控制項之 藍色 = 開 間切換。 橙色 = 節能模式 還可以是自動影像調整的快 捷按鈕。 捲動功能表選項並調節顯示 的控制項。 也是 " 對比度 " 調節控制螢 顯示 " 主選單 " 或退出 幕的快捷按鈕 ( ) / 控制螢幕並儲存調節 OptiColor ( ) 。 ViewSonic VX2245wm... - Page 12 或向下 按鈕。 5. 要儲存設定並退出選單，按按鈕 [1] 兩次 。 以下提示可幫助您優化顯示器 : • 調節電腦的顯示卡，使其向 LCD 顯示器輸出 1680 x 1050@60Hz 的視訊訊號。( 查看 顯示卡使用手冊有關 " 變更垂直更新速率 " 的說明。) • 如果有必要，使用 H. POSITION 和 V. POSITION 進行小幅調節，直到螢幕影像完全 可見為止。( 螢幕四周的黑邊四周剛好觸及 LCD 顯示器明亮的 " 顯示區 "。) ViewSonic VX2245wm...
-
Page 13: 主選單控制項
Auto Image adjust ( 自動影像調整 ) 自動調節螢幕影像大小並對中。 Contrast ( 對比度 ) 調節影像背景 ( 黑色位准 ) 和前景 ( 白色位准 ) 之間的 差別。 Brightness ( 亮度 ) 調節螢幕影像的背景黑色位准。 Input Select ( 輸入選取 ) 使得在有多台電腦連接到 VX2245wm 時可以在各 輸入間切換。 Audio Adjust ( 音效調節 ) Volume ( 音量 ) 增加音量、降低音量以及使音效靜音。... - Page 14 " 恢復預設值 "，色彩將還原為 6500K 的出廠預設值。 Information (顯示訊息)顯示電腦顯示卡的顯示模式 ( 視訊訊號輸入) 、 LCD ® 型號、序列號和 ViewSonic 網址。有關變更解析度和垂直更新頻率的說 明，參見顯示卡的使用手冊。 注意 : VESA 1680 x 1050@60Hz( 建議 ) 表示解析度為 1680 x 1050 且垂直 更新速率為 60 赫茲。 Manual Image Adjust ( 自行畫面調整 ) ViewSonic VX2245wm...
- Page 15 Game ( 遊戲 ) 使 PC/TV 遊戲環境最佳化。 Portrait ( 肖像 ) 使室內照片顯示及畫面增強最佳化。 Scenery ( 風景 ) 使戶外風景顯示最佳化。 Vivid ( 鮮豔 ) 使色澤及清晰度最佳化。 這 7 個預設值是 Viewsonic 精挑細選而來，但可能不適用於所有使用者。 在此情況下，使用者可視需要返回標準 (Standard) 設定或手動調整亮度和 對比。 OptiColor Skin Tone (OptiColor 膚色 ) 包括 3 個預設值 ( 自然∕偏紅∕偏...
- Page 16 如果啟用上面所示的 " 解析度提示 "，且電腦設定為 1680 x 1050 之外的解 析度，將顯示以下螢幕。 OSD Position ( 選單位置 ) 允許使用者移動螢幕顯示功能表和控制螢幕。 OSD Timeout ( 選單顯示時間 ) 設定選單的時間長度。例如，設定為 "30 秒 "，如果在 30 秒鐘內沒有按控制項，顯示螢幕將消失。 OSD Background ( 選單背景 ) 允許使用者開啟或關閉螢幕顯示的背景。 Memory Recall ( 回復設定 ) 在顯示器以本手冊中列出的工廠預設定時模式 運行的情況下，將調節恢復為出廠設定。 ViewSonic VX2245wm...
-
Page 17: Viewdock Tm 主要功能
• 支援 3 瓦特重低音喇叭 • iPod 底座和充電 • 耳機插孔和內建麥克風 系統需求 如果要搭配 ViewDock 使用並發揮最佳效能，電腦應符合下列最低系統需求： 硬體需求 • Pentium 200 或更高等級的 CPU • 驅動程式安裝光碟片 • USB2.0/1.1 介面 • 32 MB 記憶體 系統需求 • Microsoft Windows 98SE/2000/ME/XP • MAC OS 8.5+ 或更新版本 ViewSonic VX2245wm... -
Page 18: 各部位說明
各部位說明 請參閱下列圖解認識 ViewDock 的各個元件。 前視圖 Pod 接頭 重低音喇叭 USB 集線器 電源 話機插孔 音量控制鈕 後視圖 USB 集線器 聲音輸入 電源插孔 讀卡機 聲音輸出 USB 接頭 ViewSonic VX2245wm... -
Page 19: 安裝讀卡機
示在 Windows 的 [ 我的電腦 ] 中。 如果您使用 Windows 2000/ ME/XP 作業系統，那麼您不需要為讀卡機安裝任何特別的驅 動程式。 Windows 98SE 的讀卡機安裝指南： ( 使用光碟片之前，請勿連接 ViewDock 和個人電腦的 USB 埠 )： 1. 將驅動程式光碟片放入光碟機中。 2. 請啟動 .exe 檔案，然後將會自動安裝驅動程式。 3. 完成安裝後，將 ViewDock 連接到個人電腦的 USB 埠。讀卡機開始作用。 4. 讀卡機的每個插槽都被視為 「抽取式磁碟」 ，而且圖示會顯示在 [ 我的電腦 ] 中。 ViewSonic VX2245wm... -
Page 20: Usb 集線器安裝
1. 按兩下 [ 控制台 ] 中的 [ 系統 ] 圖示。 2. 從 [ 系統內容 ] 對話視窗上選擇 [ 裝置管理員 ] 索引標籤。 3. 選擇 [ 其他裝置 ] 以查看內容。 4. 選擇 [ 不明的裝置 ]，然後按 [ 移除 ] 按鈕。 5. 按下 [ 重新整理 ] 按鈕，然後系統會搜尋新裝置。 ViewSonic VX2245wm... -
Page 21: Viewdock Tm 與連接 Ipod
有彩色顯示幕的 iPod (20G/U2) 有觸控式按鍵轉盤的 iPod (20G/U2) 有彩色顯示幕的 iPod (30G) 有底座接頭的 iPod (10/15/20G) 有彩色顯示幕的 iPod (60G) iPod photo (40/60G) 有觸控式按鍵轉盤的 iPod (40G) 有底座接頭的 iPod (30/40G) 重低音喇叭音量控制鈕 請參閱下列資訊 1. 使用音量控制鈕調整重低音喇叭音量 2. 「 」往右旋轉可調高重低音喇叭音量。 3. 「 」往左旋轉可降低重低音喇叭音量。 4. 為了得到最好的收聽環境，請使用顯示幕 OSD 選單調整在顯示幕頭內的立體聲喇 叭音量，使它符合並平衡重低音喇叭的音量。 ViewSonic VX2245wm... -
Page 22: 技術規格
UL/cUL, FCC-B, ICES-B, NOM, TUV-S, E NERGY ( 藍色 LED) 省電模式 開啟 正常 非工作中 <1W ( 橘色 LED) ® 預設時序模式 預設為 VESA 1680 x 1050 @60Hz 警告 : 切勿將電腦中的顯示卡設定為超過這些垂直更新速率，否則，可能導致 LCD 顯示器永久損壞。 ® 比 G3 舊的 Macintosh 電腦必須使用 ViewSonic Macintosh 轉接器。要訂購轉接器，請洽 ViewSonic。 ViewSonic VX2245wm... -
Page 23: 疑難排解
• 請確定 LCD 顯示器隨附的視訊纜線，已穩固地連接於電腦背面的視訊輸出埠上。如 果視訊纜線的另一端沒有與 LCD 顯示器穩固地連接，請將其連接好。 • 調整亮度和對比度。 • 如果您使用比 G3 舊的 Macintosh 電腦，則需要 Macintosh 訊號轉接器。 色彩錯誤或不正常 • 如果有任何色彩 ( 紅色、綠色或藍色 ) 看不見，請檢查視訊電纜是否有穩固連接。纜 線接頭中的接腳若是鬆脫或斷裂，可能會造成連接不正常。 • 請將 LCD 顯示器連接到另一台電腦。 ® • 如果您的顯示卡較舊，請洽 ViewSonic 以獲得非 DDC 轉接器。 控制按鈕無作用 • 請一次只按一個按鈕。 ViewSonic VX2245wm... -
Page 24: 客戶支援
T= 886 2 2246 3456 優派國際 F= 886 2 2249 1751 service@tw.viewsonic.com 台北縣中和市連城路 192 號 9 樓 股份有限公司 Toll Free= 0800 061 198 香港尖沙咀東部科學館道 1 號康宏 優派香港 T= 852 3102 2900 service@hk.viewsonic.com 廣場南座 15 樓 03 室 有限公司 ViewSonic VX2245wm... -
Page 25: 清潔 Lcd 顯示器
清潔 LCD 顯示器 • 確保關閉 LCD 顯示器。 • 切勿將液體噴灑或傾倒在 LCD 顯示器上。 要清潔螢幕 1. 請用乾淨、柔軟的無塵布擦拭螢幕。這樣將除去塵土以及其他顆粒。 2. 如果仍不夠清潔，請在乾淨、柔軟的無塵布上倒上少許不含氨水、不含酒精的玻璃 清潔劑，然後再擦拭螢幕。 要清潔外殼 1. 請用柔軟的乾布。 2. 如果仍不夠清潔，請在乾淨、柔軟的無塵布上倒上少許不含氨水、不含酒精、非磨 損性清潔劑，然後擦拭表面。 免責聲明 ® • ViewSonic 建議不要使用含氨水或含酒精的清潔劑來清潔 LCD 顯示器的螢幕或外 殼。據報告顯示某些化學清潔劑會損壞 LCD 顯示器的螢幕和 / 或外殼。 • ViewSonic 對於因使用含氨水或含酒精的清潔劑造成的損壞不負任何責任。 ViewSonic VX2245wm... -
Page 26: 有限保固
有限保固 ® VIEWSONIC LCD 顯示器 保固範圍 : ViewSonic 保證此產品在保固期內無材料和工藝方面的缺陷。如果產品在保固期內被確認唯有材料或工藝 方面的缺陷。ViewSonic 將修復此產品或以同型產品替換。替換產品或零件可能包含重新製造或整修的零 件或組件。 保固有限期： ViewSonic LCD 顯示器 的所有零件 ( 包括光源 ) 的保固期為自第一顧客購買之日起三年 ， 所有服務的保固 期為第一顧客購買之日起三年。 保固對象： 此保固僅對第一購買者有效。 不在保固範圍內的事項： 1. 任何序號被損毀、塗改或擦除的產品。 2. 由於以下原因造成的產品損壞、損傷或故障： a. 意外事故、操作失當、疏忽、火災、水災、閃電或其他自然災害、未經授權的產品修改或未遵循產 品提供的說明而造成的損壞。 b. 被未經 ViewSonic 授權的任何個人修復或嘗試修復過。 c. 由於運輸造成的損壞。...
