MJ-1108 with KN-2550

SET-UP GUIDE

Warnings and Cautionary Points

•

The unpacking and setup procedure shall be done by a qualified service technician.

•

Be sure to unplug the power cable of the equipment before installing and setting up the product.

•

Install the equipment near an outlet. Be sure to wire the power cable securely so as to unplug it easily and not

to trip over it.

•

According to the equipment model, these illustrations may differ.

•

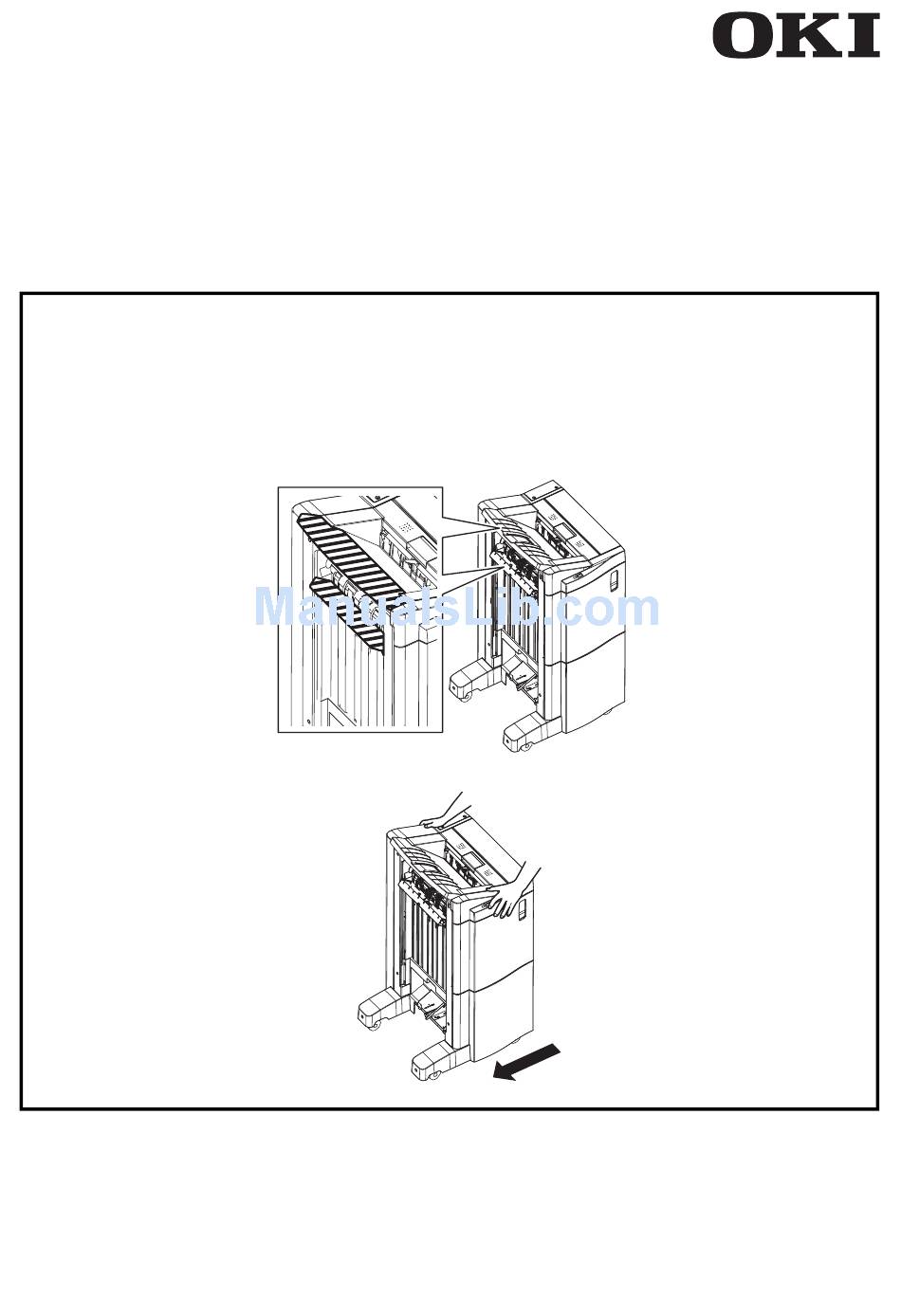

When lifting the equipment, be sure it is performed by two people and the equipment is never held by the

shadowed part indicated in the figure.

•

When moving the equipment, push in the arrow direction.

1 / 25

UIM13004000 Ver00 F

MJ-1108 with KN-2550

45686246EE

Summary of Contents for Oki MJ-1108

Page 1 When lifting the equipment, be sure it is performed by two people and the equipment is never held by the shadowed part indicated in the figure. • When moving the equipment, push in the arrow direction. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 1 / 25...
Page 2 KN-2550 M4x8 M3x6 M3x6  Setup Remove the packing materials of MJ-1108. Take out the accessories of MJ-1108. Remove [R]. Dispose of the protective part. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 2 / 25...
Page 3 Fold the protective parts as shown in the figure. • 2 places Insert [R] as shown in the figure. Raise the finisher as shown in the figure. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 3 / 25...
Page 4 Remove the protective part and dispose of it. Remove the protective parts as shown in the figure and dispose of them. 10. Open the cover. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 4 / 25...
Page 5 Screws: 2 13. Remove the screws and dispose of them. • Screws: 2 14. Pull out [U]. Remove the protective part and dispose of it. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 5 / 25...
Page 6 16. Cut out the gray portion shown in the figure and dispose of it. • 1 place 17. Hold the tabs as shown in the figure and open [V]. • 2 places © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 6 / 25...
Page 7 19. Hold the tabs as shown in the figure and close [V]. • 2 places 20. Open the cover, remove the protective parts and dispose of them. • 2 places 21. Close the cover. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 7 / 25...
Page 8 23. Temporarily tighten [ff]. • ff: 2 24. Close [U]. 25. Close the cover. 26. Remove the screw and take off the cover. • Screw: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 8 / 25...
Page 9 Cut out the gray portion shown in the figure and dispose of it. 32. Cut out the gray portion shown in the figure and dispose of it. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 9 / 25...
Page 10 33. Open the cover. 34. Remove the screws and take off the cover. • Screws: 4 35. Remove the screw and take off the cover. • Screw: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 10 / 25...
Page 11 37. Wire the cable of [N] as shown in the figure. 38. Attach [A] to [N] with [r] as shown in the figure. • r: 2 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 11 / 25...
Page 12 39. Insert [N] as shown in the figure. 40. Attach [N] with [a]. • a: 2 41. Attach [N] with [t]. • t: 1 42. Open the cover. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 12 / 25...
Page 13 1 44. Close the cover. 45. Connect the cable connector as shown in the figure. 46. Attach the cover with the screw. • Screw: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 13 / 25...
Page 15 49. Attach [B] with [b] as shown in the figure. • b: 2 50. Attach [I] with [e] as shown in the figure. • e: 2 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 15 / 25...
Page 16 51. Check the gap between [AA] and [BB]. * If there is no gap, lower [BB] by referring to the figure. * If there is a gap, proceed to the next step. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 16 / 25...
Page 17 52. Attach [D] with [f]. • f: 2 * Be careful not to catch the harness. 53. Remove the protective part and dispose of it. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 17 / 25...
Page 18 57. Check the mobility of [G]. * Check that the leveling arm moves back and forth smoothly. If not, push in its shaft and check again. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 18 / 25...
Page 19 2 59. Pull out the lever as shown in the figure. 60. Insert by aligning the pins of the MFP with the holes on [T]. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 19 / 25...
Page 20 62. Attach the lever with [m] as shown in the figure. • m: 1 63. Close the cover. 64. Cut out the gray portion shown in the figure and dispose of it. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 20 / 25...
Page 21 * Cut out the unnecessary part of [aa] and dispose of it. 68. The setup is now completed.  Gap Adjustment Pull out [T]. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 21 / 25...
Page 22 2) Adjust the height by turning the adjustment screw [2]. 3) Tighten the two screws [1]. [ 2 ] [ 1 ] [ 1 ] © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 22 / 25...
Page 23 [ 1 ] Check Method Pull out [T]. Pull out [U]. Check that there is a gap of 3 to 10 mm between the fall-prevention stopper and the floor. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 23 / 25...
Page 24 Adjust the height so that the gap between the fall-prevention stopper and the floor is 3 to 10 Tighten the height adjustment screws of the fall-prevention stopper. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 24 / 25...
Page 26 Lorsque vous soulevez l'appareil, assurez-vous que cela soit effectué par deux personnes et que l'appareil n'est jamais soulevé par la partie ombrée indiquée sur la figure. • Lorsque vous déplacez l'appareil, poussez dans le sens de la flèche. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 1 / 25...
Page 27 M3x8 KN-2550 M4x8 M3x6 M3x6  Installation Enlevez les matériaux d’emballage du MJ-1108. Sortez les accessoires du MJ-1108. Enlevez [R]. Jetez la pièce de protection. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 2 / 25...
Page 28 Pliez les pièces de protection comme indiqué sur la figure. • 2 endroits Insérez [R] comme indiqué sur l'illustration. Soulevez le module de finition comme indiqué sur la figure. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 3 / 25...
Page 29 Retirez le module de finition. Retirez la pièce de protection et débarrassez- vous en. Retirez les parties protectrices indiquées sur l'illustration et jetez-les. 10. Ouvrez le couvercle. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 4 / 25...
Page 30 Vis : 2 13. Dévissez les vis et jetez-les. • Vis : 2 14. Tirez [U]. Retirez la pièce de protection et débarrassez- vous en. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 5 / 25...
Page 31 16. Coupez la partie grise indiquée sur l'illustration et jetez-la. • 1 endroit 17. Saisissez les languettes comme indiqué sur la figure et ouvrez [V]. • 2 endroits © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 6 / 25...
Page 32 [V]. • 2 endroits 20. Ouvrez le couvercle, retirez les éléments de protection et débarrassez-vous en. • 2 endroits 21. Fermez le couvercle. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 7 / 25...
Page 33 23. Serrez provisoirement [ff]. • ff: 2 24. Fermez [U]. 25. Fermez le couvercle. 26. Dévissez la vis et retirez le couvercle. • Vis: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 8 / 25...
Page 34 30. Sortez les accessoires de KN-2550. Coupez la partie grise indiquée sur l'illustration et jetez-la. 32. Coupez la partie grise indiquée sur l'illustration et jetez-la. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 9 / 25...
Page 35 33. Ouvrez le couvercle. 34. Dévissez les vis et retirez le couvercle. • Vis : 4 35. Dévissez la vis et retirez le couvercle. • Vis: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 10 / 25...
Page 36 37. Branchez le câble de [N] comme indiqué sur l'illustration. 38. Attachez [A] à [N] avec [r] comme indiqué sur l'illustration. • r : 2 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 11 / 25...
Page 37 39. Insérez [N] comme indiqué sur l'illustration. 40. Attachez [N] avec [a]. • a : 2 41. Attachez [N] avec [t]. • t : 1 42. Ouvrez le couvercle. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 12 / 25...
Page 38 : 1 44. Fermez le couvercle. 45. Branchez le connecteur de câble comme indiqué sur l'illustration. 46. Attachez le couvercle avec la vis. • Vis: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 13 / 25...
Page 40 49. Attachez [B] à [b] comme indiqué sur l'illustration. • b : 2 50. Attachez [I] à [e] comme indiqué sur l'illustration. • e : 2 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 15 / 25...
Page 41 51. Vérifiez l'écart entre [AA] et [BB]. * S'il n'y a pas d'écart, abaissez [BB] en vous référant à la figure. * S'il y a un écart, passez à l'étape suivante. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 16 / 25...
Page 42 52. Attachez [D] avec [f]. • f : 2 * Faites attention à ne pas attraper le harnais. 53. Retirez la pièce de protection et débarrassez- vous en. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 17 / 25...
Page 43 57. Vérifiez la mobilité de [G]. * Assurez-vous que le bras de nivellement se déplace d'avant en arrière en douceur. Sinon, appuyez sur son axe et vérifiez à nouveau. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 18 / 25...
Page 44 : 2 59. Tirez sur le levier comme indiqué sur la figure. 60. Insérez en alignant les broches du MFP avec les trous sur [T]. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 19 / 25...
Page 45 62. Fixez le levier avec [m] comme indiqué sur la figure. • m : 1 63. Fermez le couvercle. 64. Coupez la partie grise indiquée sur l'illustration et jetez-la. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 20 / 25...
Page 46 67. Fixez le câble avec [aa] comme indiqué sur l'illustration. * Coupez la partie inutile de [aa] et jetez-la. 68. L'installation est terminée.  Réglage de l'écartement Tirez [T]. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 21 / 25...
Page 47 2) Ajustez la hauteur en tournant la vis de réglage [2]. 3) Serrez les deux vis [1]. [ 2 ] [ 1 ] [ 1 ] © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 22 / 25...
Page 48 [ 1 ] Méthode de vérification Tirez [T]. Tirez [U]. Vérifiez qu'il y a un espace de 3 à 10 mm entre la butée anti chute et le sol. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 23 / 25...
Page 49 Ajustez la hauteur de telle sorte que l'écart entre la butée anti-chute et le sol soit de 3 à 10 mm. Serrez la hauteur de réglage des vis de la butée anti-chute. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 24 / 25...
Page 51 Heben Sie das Gerät unbedingt mit zwei Personen an; achten Sie darauf, dass das Gerät niemals an der schattierten Stelle (siehe Abbildung) gehalten wird. • Bewegen Sie das Gerät zum Verschieben in Pfeilrichtung. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 1 / 25...
Page 52 M3x8 M3x8 KN-2550 M4x8 M3x6 M3x6  Einrichtung Entfernen Sie das MJ-1108- Verpackungsmaterial. Nehmen Sie das MJ-1108-Zubehör heraus. Entfernen Sie [R]. Entsorgen Sie den Schutz. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 2 / 25...
Page 53 Abbildung gezeigt zusammen. • 2 Stellen Setzen Sie [R] wie in der Abbildung gezeigt ein. Heben Sie den Finisher wie in der Abbildung gezeigt an. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 3 / 25...
Page 54 Nehmen Sie den Finisher ab. Entfernen und entsorgen Sie den Schutz. Entfernen und entsorgen Sie die in der Abbildung gezeigten schützenden Teile. 10. Öffnen Sie die Abdeckung. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 4 / 25...
Page 55 Teilen. • Schrauben: 2 13. Entfernen und entsorgen Sie die Schrauben. • Schrauben: 2 14. Ziehen Sie [U] heraus. Entfernen und entsorgen Sie den Schutz. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 5 / 25...
Page 56 16. Schneiden Sie den grauen in der Abbildung gezeigten Teil heraus; anschließend entsorgen. • 1 Stelle 17. Halten Sie die Laschen wie in der Abbildung gezeigt, öffnen Sie [V]. • 2 Stellen © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 6 / 25...
Page 57 Sie [V]. • 2 Stellen 20. Öffnen Sie die Abdeckung, entfernen und entsorgen Sie die schützenden Teile. • 2 Stellen 21. Schließen Sie die Abdeckung. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 7 / 25...
Page 58 2 24. Schließen Sie [U]. 25. Schließen Sie die Abdeckung. 26. Drehen Sie die Schraube heraus, nehmen Sie die Abdeckung ab. • Schraube: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 8 / 25...
Page 59 Schneiden Sie den grauen in der Abbildung gezeigten Teil heraus; anschließend entsorgen. 32. Schneiden Sie den grauen in der Abbildung gezeigten Teil heraus; anschließend entsorgen. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 9 / 25...
Page 60 34. Drehen Sie die Schrauben heraus, nehmen Sie die Abdeckung ab. • Schrauben: 4 35. Drehen Sie die Schraube heraus, nehmen Sie die Abdeckung ab. • Schraube: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 10 / 25...
Page 61 37. Verlegen Sie das Kabel von [N] wie in der Abbildung gezeigt. 38. Bringen Sie [A] wie in der Abbildung gezeigt mit [r] an [N] an. • r: 2 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 11 / 25...
Page 62 40. Bringen Sie [N] mit [a] an. • a: 2 41. Befestigen Sie [N] mit [t]. • t: 1 42. Öffnen Sie die Abdeckung. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 12 / 25...
Page 63 44. Schließen Sie die Abdeckung. 45. Schließen Sie den Kabelverbinder wie in der Abbildung gezeigt an. 46. Fixieren Sie die Abdeckung mit der Schraube. • Schraube: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 13 / 25...
Page 65 49. Bringen Sie [B] wie in der Abbildung gezeigt mit [b] an. • b: 2 50. Bringen Sie [I] wie in der Abbildung gezeigt mit [e] an. • e: 2 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 15 / 25...
Page 66 * Wenn kein Spalt vorhanden ist, senken Sie [BB] ab; schauen Sie sich dazu die Abbildung * Wenn ein Spalt existiert, fahren Sie mit dem nächsten Schritt fort. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 16 / 25...
Page 67 52. Bringen Sie [D] mit [f] an. • f: 2 * Achten Sie darauf, dass sich der Kabelstrang nicht verfängt. 53. Entfernen und entsorgen Sie den Schutz. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 17 / 25...
Page 68 * Vergewissern Sie sich, dass sich der Ausgleichsarm frei vorwärts und rückwärts bewegen lässt. Falls nicht, drücken Sie dessen Achse ein und prüfen anschließend noch einmal. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 18 / 25...
Page 69 59. Ziehen Sie den Hebel wie in der Abbildung gezeigt heraus. 60. Einsetzen, indem Sie die Stifte am MFP mit den Öffnungen in [T] in Flucht bringen. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 19 / 25...
Page 70 [m] an. • m: 1 63. Schließen Sie die Abdeckung. 64. Schneiden Sie den grauen in der Abbildung gezeigten Teil heraus; anschließend entsorgen. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 20 / 25...
Page 71 * Schneiden Sie den nicht benötigten Teil von [aa] aus, entsorgen Sie diesen. 68. Die Einrichtung ist nun abgeschlossen.  Spalteinstellung Ziehen Sie [T] heraus. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 21 / 25...
Page 72 2) Stellen Sie die Höhe durch Drehen der Einstellschraube [2] ein. 3) Ziehen Sie die beiden Schrauben [1] an. [ 2 ] [ 1 ] [ 1 ] © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 22 / 25...
Page 73 [ 1 ] Prüfverfahren Ziehen Sie [T] heraus. Ziehen Sie [U] heraus. Vergewissern Sie sich, dass zwischen Fallpräventionsstopper und Boden ein Spalt von 3 – 10 mm verbleibt. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 23 / 25...
Page 74 Stellen Sie die Höhe so ein, dass der Spalt zwischen Fallpräventionsstopper und Boden 3 – 10 mm beträgt. Ziehen Sie die Höhenverstellungsschrauben am Fallpräventionsstopper an. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 24 / 25...
Page 76 Cuando levante el equipo, asegúrese de hacerlo con la ayuda de otra persona y de no sujetar nunca dicho equipo por la parte sombreada indicada en la figura. • Cuando traslade el equipo, empuje en la dirección de la flecha. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 1 / 25...
Page 77 M3x8 M3x8 KN-2550 M4x8 M3x6 M3x6  Instalación Quite los materiales de embalaje de MJ-1108. Saque los accesorios de MJ-1108. Quite [R]. Deseche el protector. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 2 / 25...
Page 78 Doble los protectores como se indica en la figura. • 2 lugares Inserte [R] como se indica en la figura. Levante la unidad de acabado como se indica en la figura. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 3 / 25...
Page 79 Quite la unidad de acabado. Quite el protector y deséchelo. Quite los protectores como se indica en la figura y deséchelos. 10. Abra la cubierta. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 4 / 25...
Page 80 12. Quite los tornillos y deséchelos junto al protector. • Tornillos: 2 13. Quite los tornillos y deséchelos. • Tornillos: 2 14. Extraiga [U]. Quite el protector y deséchelo. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 5 / 25...
Page 81 16. Recorte la parte gris indicada en la figura y deséchela. • 1 lugar 17. Presione las lengüetas como se indica en la figura y abra [V]. • 2 lugares © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 6 / 25...
Page 82 19. Presione las lengüetas como se indica en la figura y cierre [V]. • 2 lugares 20. Abra la cubierta, quite los protectores y deséchelos. • 2 lugares 21. Cierre la cubierta. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 7 / 25...
Page 83 23. Apriete temporalmente [ff]. • ff: 2 24. Cierre [U]. 25. Cierre la cubierta. 26. Quite el tornillo y retire la cubierta. • Tornillo: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 8 / 25...
Page 84 30. Saque los accesorios de KN-2550. Recorte la parte gris indicada en la figura y deséchela. 32. Recorte la parte gris indicada en la figura y deséchela. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 9 / 25...
Page 85 33. Abra la cubierta. 34. Quite los tornillos y retire la cubierta. • Tornillos: 4 35. Quite el tornillo y retire la cubierta. • Tornillo: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 10 / 25...
Page 86 37. Conecte el cable de [N] como se indica en la figura. 38. Fije [A] a [N] con [r] como se indica en la figura. • r: 2 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 11 / 25...
Page 87 39. Inserte [N] como se indica en la figura. 40. Fije [N] con [a]. • a: 2 41. Fije [N] con [t]. • t: 1 42. Abra la cubierta. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 12 / 25...
Page 88 44. Cierre la cubierta. 45. Enchufe el conector de cables como se indica en la figura. 46. Fije la cubierta con el tornillo. • Tornillo: 1 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 13 / 25...
Page 90 49. Fije [B] con [b] como se indica en la figura. • b: 2 50. Fije [I] con [e] como se indica en la figura. • e: 2 © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 15 / 25...
Page 91 51. Compruebe la distancia entre [AA] y [BB]. * Si la distancia es inexistente, baje [BB] tomando como referencia la figura. * Si la distancia existe, continúe con el siguiente paso. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 16 / 25...
Page 92 52. Fije [D] con [f]. • f: 2 * Preste atención para no pillar el arnés. 53. Quite el protector y deséchelo. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 17 / 25...
Page 93 57. Compruebe la movilidad de [G]. * Compruebe que el brazo nivelador se mueve libremente hacia atrás y adelante. Si no es así, empuje su eje y vuelva a comprobarlo. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 18 / 25...
Page 94 59. Tire de la palanca como se indica en la figura. 60. Realice la inserción alineando los contactos de la MFP con los orificios de [T]. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 19 / 25...
Page 95 62. Fije la posición de la palanca con [m] como se indica en la figura. • m: 1 63. Cierre la cubierta. 64. Recorte la parte gris indicada en la figura y deséchela. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 20 / 25...
Page 96 67. Asegure el cable con [aa] como se indica en la figura. * Recorte el exceso de [aa] y deséchelo. 68. La instalación ha finalizado.  Ajuste de la distancia Tire de [T]. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 21 / 25...
Page 97 2) Ajuste la altura girando el tornillo de ajuste [2]. 3) Apriete los dos tornillos [1]. [ 2 ] [ 1 ] [ 1 ] © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 22 / 25...
Page 98 Tire de [T]. Extraiga [U]. Compruebe que haya una distancia de entre 3 y 10 mm entre el tope de prevención de caídas y el suelo. © 2013 Oki Data Corporation. All rights reserved MJ-1108 with KN-2550 45686246EE 23 / 25...
