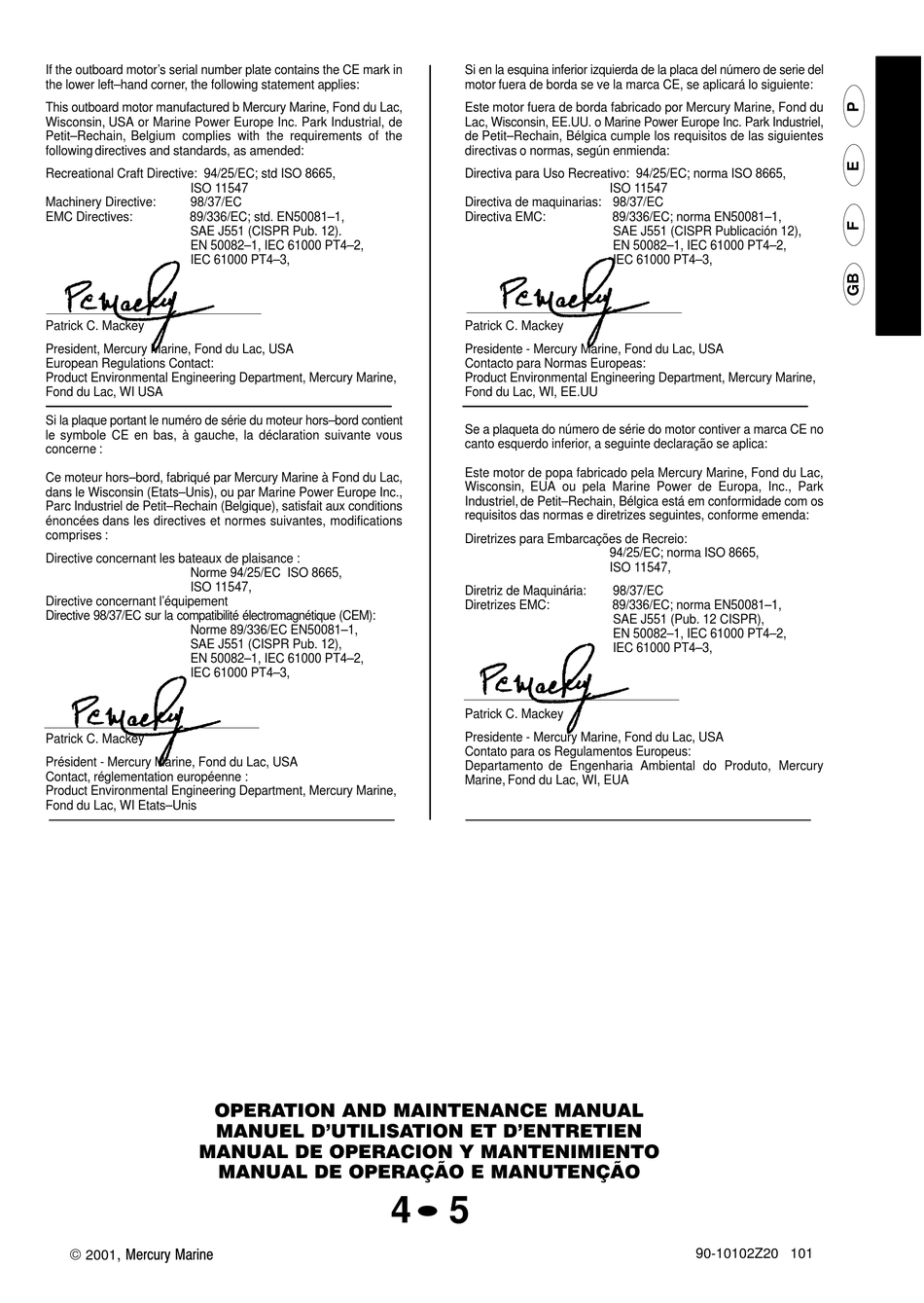

If the outboard motor's serial number plate contains the CE mark in
the lower left–hand corner, the following statement applies:
This outboard motor manufactured b Mercury Marine, Fond du Lac,
Wisconsin, USA or Marine Power Europe Inc. Park Industrial, de
Petit–Rechain, Belgium complies with the requirements of the
following directives and standards, as amended:
Recreational Craft Directive: 94/25/EC; std ISO 8665,
ISO 11547
Machinery Directive:
98/37/EC
EMC Directives:
89/336/EC; std. EN50081–1,
SAE J551 (CISPR Pub. 12).
EN 50082–1, IEC 61000 PT4–2,
IEC 61000 PT4–3,
Patrick C. Mackey
President, Mercury Marine, Fond du Lac, USA
European Regulations Contact:
Product Environmental Engineering Department, Mercury Marine,
Fond du Lac, WI USA
Si la plaque portant le numéro de série du moteur hors–bord contient
le symbole CE en bas, à gauche, la déclaration suivante vous
concerne :
Ce moteur hors–bord, fabriqué par Mercury Marine à Fond du Lac,
dans le Wisconsin (Etats–Unis), ou par Marine Power Europe Inc.,
Parc Industriel de Petit–Rechain (Belgique), satisfait aux conditions
énoncées dans les directives et normes suivantes, modifications
comprises :
Directive concernant les bateaux de plaisance :
Norme 94/25/EC ISO 8665,
ISO 11547,
Directive concernant l'équipement
Directive 98/37/EC sur la compatibilité électromagnétique (CEM):
Norme 89/336/EC EN50081–1,
SAE J551 (CISPR Pub. 12),
EN 50082–1, IEC 61000 PT4–2,
IEC 61000 PT4–3,
Patrick C. Mackey
Président - Mercury Marine, Fond du Lac, USA
Contact, réglementation européenne :
Product Environmental Engineering Department, Mercury Marine,
Fond du Lac, WI Etats–Unis
OPERATION AND MAINTENANCE MANUAL
MANUEL D'UTILISATION ET D'ENTRETIEN
MANUAL DE OPERACION Y MANTENIMIENTO
MANUAL DE OPERAÇÃO E MANUTENÇÃO
, Mercury Marine
2001
90-10102Z20
Si en la esquina inferior izquierda de la placa del número de serie del
motor fuera de borda se ve la marca CE, se aplicará lo siguiente:
Este motor fuera de borda fabricado por Mercury Marine, Fond du
Lac, Wisconsin, EE.UU. o Marine Power Europe Inc. Park Industriel,
de Petit–Rechain, Bélgica cumple los requisitos de las siguientes
directivas o normas, según enmienda:
Directiva para Uso Recreativo: 94/25/EC; norma ISO 8665,
Directiva de maquinarias: 98/37/EC
Directiva EMC:
Patrick C. Mackey
Presidente - Mercury Marine, Fond du Lac, USA
Contacto para Normas Europeas:
Product Environmental Engineering Department, Mercury Marine,
Fond du Lac, WI, EE.UU
Se a plaqueta do número de série do motor contiver a marca CE no
canto esquerdo inferior, a seguinte declaração se aplica:
Este motor de popa fabricado pela Mercury Marine, Fond du Lac,
Wisconsin, EUA ou pela Marine Power de Europa, Inc., Park
Industriel, de Petit–Rechain, Bélgica está em conformidade com os
requisitos das normas e diretrizes seguintes, conforme emenda:
Diretrizes para Embarcações de Recreio:
Diretriz de Maquinária:
Diretrizes EMC:
Patrick C. Mackey
Presidente - Mercury Marine, Fond du Lac, USA
Contato para os Regulamentos Europeus:
Departamento de Engenharia Ambiental do Produto, Mercury
Marine, Fond du Lac, WI, EUA
4 5
–1
ISO 11547
89/336/EC; norma EN50081–1,
SAE J551 (CISPR Publicación 12),
EN 50082–1, IEC 61000 PT4–2,
IEC 61000 PT4–3,
94/25/EC; norma ISO 8665,
ISO 11547,
98/37/EC
89/336/EC; norma EN50081–1,
SAE J551 (Pub. 12 CISPR),
EN 50082–1, IEC 61000 PT4–2,
IEC 61000 PT4–3,
90-10102Z20 101
