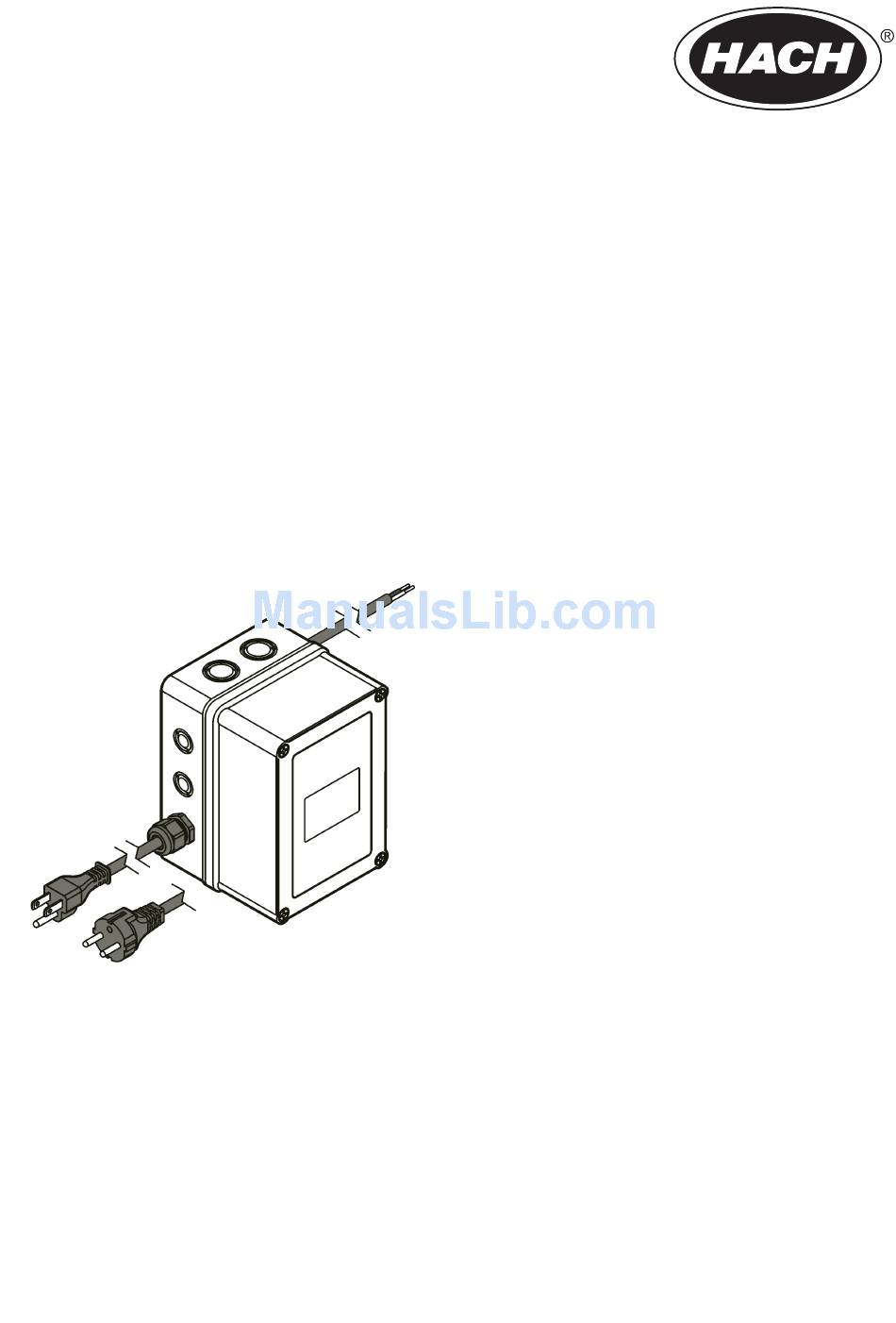

- Page 1 DOC276.97.80120 SELV power supply 04/2012, Edition 2 User Instructions Instructions d'utilisation Instrucciones para el usuario...
- Page 2 English ..........................3 Français ...........................8 Español ..........................13...
-
Page 3: Specifications
Specifications Specifications are subject to change without notice. Specification 6631800 6632500 Input power cord plug NEMA 5-15P CEE 7/7 (Schuko) Country North America and all other countries Germany, France, Belgium and all other that require 100–120 VAC countries that require 230 VAC and that use... -
Page 4: Precautionary Labels
W A R N I N G Indicates a potentially or imminently hazardous situation which, if not avoided, could result in death or serious injury. C A U T I O N Indicates a potentially hazardous situation that may result in minor or moderate injury. N O T I C E Indicates a situation which, if not avoided, may cause damage to the instrument. -
Page 5: Product Overview
W A R N I N G Explosion hazard. The 6631800 and 6632500 power supplies are not approved for use in hazardous locations as defined in the National Electrical Code. This instruction sheet applies to the following power supplies: 6631800 and 6632500. -
Page 6: Wiring The Dc Flo-Station For Power
Figure 1 Power supply—front, side and back-view dimensions 1 AC mains power in 2 DC power out Wiring the DC Flo-Station for power The SELV power supply is intended to be wired to a DC Flo-Station only. DC-powered Flo-Stations have a fixed 2-terminal connector. AC mains-powered units have a removable connector for the neutral and line wires. -
Page 7: Maintenance
Figure 2 Wiring the Flo-Station for DC power 1 DC cable from SELV power supply 3 Negative wire 2 DC power terminal 4 Positive wire Maintenance Cleaning the case 1. Disconnect AC power to the power supply. 2. Clean the outside of the case with a damp cloth and mild detergent. English 7... -
Page 8: Caractéristiques
Caractéristiques Les caractéristiques techniques peuvent être modifiées sans préavis. Caractéristique 6631800 6632500 Prise du cordon NEMA 5-15P CEE 7/7(Schuko) d'alimentation d' entrée Pays Amérique du Nord et tous les pays Allemagne, France, Belgique et tous les nécessitant une tension de autres pays nécessitant une tension de... -
Page 9: Interprétation Des Indications De Risques
Interprétation des indications de risques D A N G E R Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée, entraîne des blessures graves, voire mortelles. A V E R T I S S E M E N T Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire mortelles. -
Page 10: Présentation Du Produit
A V E R T I S S E M E N T Risque d’explosion. Les alimentations électriques 6631800 et 6632500 ne sont pas homologuées pour une utilisation sur des sites à risque conformément au code national de l'électricité américain (National Electrical Code). -
Page 11: Montage
Installation D A N G E R Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans cette section du document. Montage Montez l'unité sur un mur à l'aide de quatre vis autotaraudeuses n° 6. Voir Figure Figure 1 Alimentationélectrique — vues avant, de côté et arrière avec dimensions 1 Entrée de l'alimentation secteur CA 2 Sortie de l'alimentation CC Branchement de l'alimentation du Flo-Station CC... -
Page 12: Nettoyage Du Boîtier
Figure 2 Branchement du Flo-Station à l'alimentation CC 1 Câble CC provenant de l'alimentation électrique 3 Fil négatif SELV 2 Borne d'alimentation CC 4 Fil positif Maintenance Nettoyage du boîtier 1. Débranchez l'alimentation CA de l'alimentation électrique. 2. Nettoyez la face externe du boîtier avec un chiffon humide et un détergent doux. 12 Français... -
Page 13: Especificaciones
Especificaciones Las especificaciones están sujetas a cambios sin previo aviso. Especificación 6631800 6632500 Enchufe de entrada NEMA 5-15P CEE 7/7(Schuko) País América del Norte y todos los demás Alemania, Francia, Bélgica y todos los países que requieren 100-120VCA demás países que requieran 230CA y... -
Page 14: Etiquetas De Precaución
A D V E R T E N C I A Indica una situación potencial o inminentemente peligrosa que, de no evitarse, podría provocar la muerte o lesiones graves. P R E C A U C I Ó N Indica una situación potencialmente peligrosa que podría provocar una lesión menor o moderada. A V I S O Indica una situación que, si no se evita, puede provocar daños en el instrumento. -
Page 15: Descripción General Del Producto
A D V E R T E N C I A Peligro de explosión. La fuentes de alimentación 6631800 y 6632500 no están aprobadas para el uso en lugares peligrosos según lo define el Código Eléctrico Nacional. -
Page 16: Montaje
Montaje Instale la unidad en la pared con cuatro tornillos autorroscantes N° 6. Consulte la Figura Figura 1 Fuente de alimentación; dimensiones de la vista de frente, lado y atrás 1 Entrada de tensión CA 2 Salida de tensión CC Cableado eléctrico de Flo-Station CC a la alimentación La fuente de alimentación SELV debe cablearse a una Flo-Station CC únicamente. -
Page 17: Mantenimiento
Figura 2 Cableado eléctrico de Flo-Station para alimentación CC 1 Cable CC a la fuente de alimentación SELV 3 Cable negativo 2 Terminal de alimentación CC 4 Cable positivo Mantenimiento Limpieza de la carcasa 1. Desconecte la alimentación CA de la fuente de alimentación. 2. - Page 20 Tel. +49 (0) 211 5288-0 hachflowsales@hach.com Tel. +32 (0) 87 899 799 Fax +49 (0) 211 5288-143 www.hachflow.com Fax +32 (0) 87 899 790 E-mail: info@hach-lange.de www.flow-tronic.com www.hach-lange.com © Hach Company/Hach Lange GmbH, 2010, 2012. All rights reserved. Printed in U.S.A.
