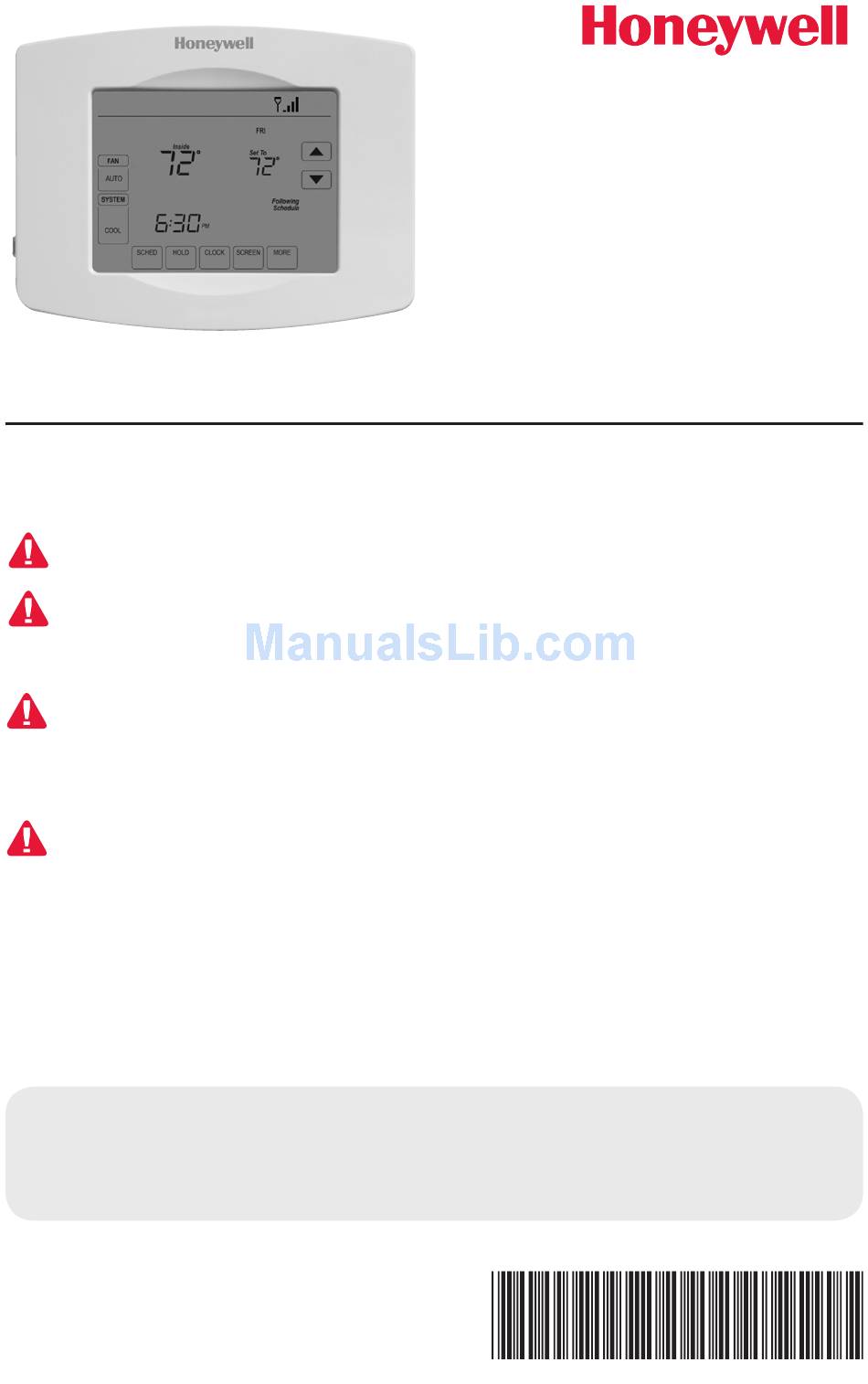

VisionPRO
Touch-screen Programmable Thermostat
This thermostat works on 24 volt systems. It will NOT work on 120/240 volt systems.
This thermostat contains a Lithium battery which may contain Perchlorate material.
Perchlorate Material—special handling may apply.
See www.dtsc.ca.gov/hazardouswaste/perchlorate
MERCURY NOTICE: Do not place your old thermostat in the trash if it contains
mercury in a sealed tube. Contact the Thermostat Recycling Corporation at www.
thermostat-recycle.org or 1-800-238-8192 for information on how and where to
properly and safely dispose of your old thermostat.
NOTICE: To avoid possible compressor damage, do not run air conditioner if the
outside temperature drops below 50°F (10°C).
For assistance with this product please visit
or call Honeywell Customer Care toll-free at
Wi-Fi Model TH8320WF
®
Need Help?
http://customer.honeywell.com
1-855-733-5465
69-2733EFS-05

Advertisement

Table of Contents
loading

Related Manuals for Honeywell TH8320WF VisionPRO

Summary of Contents for Honeywell TH8320WF VisionPRO

  • Page 1 NOTICE: To avoid possible compressor damage, do not run air conditioner if the outside temperature drops below 50°F (10°C). Need Help? For assistance with this product please visit http://customer.honeywell.com or call Honeywell Customer Care toll-free at 1-855-733-5465 69-2733EFS-05...

  • Page 2: Wallplate Installation

    Wallplate installation 1 Separate wallplate from thermostat. Grasp top and bottom of wallplate and pull to remove from thermostat. 2 Mount wallplate as shown below. Drill 3/16” holes for drywall. Drill 7/32” holes for plaster. MCR29480 Wire hole Mounting screws Wall anchors MCR29481 69-2733EFS—05...

  • Page 3: Terminal Designations

    Wiring HEAT PUMP CONVENTIONAL E/AUX MCR34051A Terminal Designations Conventional Terminal Letters: Heat Pump Terminal Letters: 2nd stage compressor contactor. 2nd stage compressor contactor. W2 2nd stage heat relay. Heat pump reset (powered continuously when System is set to Em Heat; system Optional wirer save module.

  • Page 4: Set Date And Time

    Remove tab and mount thermostat Remove tab. Align pins on back of thermostat with slots in wallplate, then push gently until thermostat snaps into MCR29484 place. Set date and time Press Press to set date to set time Press to set month Press to set year 2012...

  • Page 5: Setting Functions And Options

    Setting functions and options You can change options for a number of system functions. Available functions depend on the type of system you have. The functions, designated with four-digit numbers, along with available options are described on pages 5–8 This thermostat is pre-set for a single-stage heating/cooling system. Setting function 0170 for a heat pump will adjust the default settings.
  • Page 6 System setup Function Settings & Options 0165 Continue using programmed schedule. Restore Schedule Restore thermostat program to energy saving settings Defaults Heat/cool: Gas, oil or electric heating with central air conditioning. 0170 Select System Heat pump: Heat pump without backup or auxiliary heat. Type Heat only without fan: Gas, oil or electric heat without central air If you are not sure of...
  • Page 7 System setup Function Settings & Options 0300 Manual changeover (Heat/Cool/Off). Manual/Auto Automatic changeover (Heat/Cool/Auto/Off). Automatically turns on Heat Changeover or Cool based on room temperature. Note: System maintains minimum 3°F difference between heat and cool settings. Heat/cool temperature 3°F apart (1.5°C) 0310 Auto changeover [Other options: 2-9 (2°F to 9°F/1°C to 5°C)])
  • Page 8 System setup Function Settings & Options 0530 Adaptive Intelligent Recovery 0580 Compressor 5 minute compressor off time protection [Other options: 0, 1, 2, 3 or 4-minute off time] 0600 Heat temperature Max. heat temperature setting is 90°F (32°C) range stop [Other options: 40-89°F (4°C to 32°C)] Cool temperature Min.

  • Page 9: Installer System Test

    Installer System Test During installer setup, press System Test repeatedly until “Test” appears. number status 0120 DONE TEST DONE MCR29488 DONE Press to terminate testing. Press Press select test change status System test System status Cooling system Compressor and fan turn off Compressor and fan turn on Second stage compressor turns on Fan system...
  • Page 10 J2X 5K8 http://customer.honeywell.com ® U.S. Registered Trademark. Apple, iPhone, iPad, iPod touch and iTunes are trademarks of Apple Inc. All other trademarks are the property of their respective owners. © 2014 Honeywell International Inc. 69-2733EFS—05 M.S. Rev. 02-14 Printed in U.S.A.
  • Page 11 AVIS : Pour éviter d’endommager le compresseur, ne faites pas fonctionner le climatiseur si la température extérieure est inférieure à 10 °C (50 °F). Vous faut-il de l’aide ? Pour obtenir de l’assistance concernant ce produit, visitez http://yourhome.honeywell.com ou appelez gratuitement l’assistance client d’Honeywell au 1-855-733-5465...
  • Page 12 Montage de la plaque Saisissez le dessus et le dessous de la plaque et tirez pour la détacher du 1 Détachez la plaque du thermostat. thermostat. 2 Montez le thermostat comme indiqué ci-dessous. Percez des trous de 3/16 po dans une cloison sèche.
  • Page 13 Câblage HEAT PUMP CONVENTIONAL E/AUX MCR34051A Désignation des bornes Lettres désignant les bornes Lettres désignant les bornes des traditionnelles : thermopompes : Contacteur compresseur 2e étage. Contacteur compresseur 2e étage. W2 Relais chauffage 2e étage. Thermopompe réenclenchée (alimentation constante lorsque l’installation est Module économiseur de fils en option.
  • Page 14 Retirez l’onglet et montez le thermostat Retirez l’onglet. Alignez les broches qui se trouvent au dos du thermostat avec les fentes de la plaque, puis poussez avec précaution MCR29484 jusqu’à ce que le thermostat s’emboîte en place. Réglez la date et l’heure Appuyez Appuyez pour régler...

  • Page 15: Fonctions Et Options De Configuration

    Fonctions et options de configuration Vous pouvez modifier des options pour plusieurs fonctions du système. Les fonctions disponibles dépendent de votre type de système. Les fonctions, désignées sous forme d’un nombre à quatre chiffres, ainsi que les options disponibles sont décrites aux pages 5–8. Ce thermostat est préréglé...
  • Page 16 Configuration du système Fonction Réglages et Options Chauffage/refroidissement : chauffage au gaz, au mazout ou électrique 0170 Sélection du type avec climatisation centrale. de système Thermopompe : thermopompe sans chauffage de secours ou auxiliaire. Si vous n’êtes pas Chauffage uniquement (pas de ventilateur) : chauffage au gaz, au certain de votre mazout ou à...
  • Page 17 Configuration du système Fonction Réglages et Options 0280 Rétroéclairage éteint, puis allumé pendant environ 8 secondes après Rétroéclairage pression d’une touche. Rétroéclairage toujours allumé à basse intensité, luminosité maximum après pression d’une touche. Commutation manuelle (Chauffage/Refroidissement/Arrêt). 0300 Commutation Commutation automatique (Chauffage/Refroidissement/Auto/Arrêt). Active manuelle/automa- automatiquement le chauffage ou le refroidissement en fonction de la tique...
  • Page 18 Configuration du système Fonction Réglages et Options 0510 Désactivé Rappel de Durée de fonctionnement de 30 jours (environ 3 mois) remplacement du tampon Durée de fonctionnement de 60 jours (environ 6 mois) humidificateur Durée de fonctionnement de 90 jours (environ 9 mois) 0520 Désactivé...
  • Page 19 Essai du système après installation Pendant la configuration d’installation, appuyez Numéro État de plusieurs fois sur jusqu’à ce que « Test » apparaisse. du test l’installation 0120 DONE TEST DONE MCR29488 DONE Appuyez pour Appuyez Appuyez pour terminer les essais sélectionner un test pour modifier l’état Essai de l’installation...
  • Page 20 ® Marque de commerce déposée américaine. Apple, iPhone, iPad, iPod touch et iTunes sont des marques de commerce de Apple Inc. Toutes les autres marques de commerce sont propriété de leurs propriétaires respectifs. © 2014 Honeywell International Inc. 69-2733EFS—05 M.S. Rev. 02-14 Imprimé aux États-Unis...
  • Page 21 AVISO: Para evitar posibles daños al compresor, no utilice el aire acondicionado si la temperatura externa es inferior a 50 °F (10 °C). ¿Necesita ayuda? Para recibir asistencia con este producto visite http://yourhome.honeywell.com o llame gratis al Servicio de Atención al Cliente Honeywell al 1-855-733-5465...
  • Page 22 Instalación de la placa de montaje Sujete la parte superior y la inferior de la 1 Separe la placa de montaje del placa de montaje y hale para separarla del termostato. termostato. 2 Monte el termostato como se muestra a continuación. Orificios de taladro de 3/16”...
  • Page 23 Cableado HEAT PUMP CONVENTIONAL E/AUX MCR34051A Designaciones de terminales Letras convencionales: Letras de la bomba de calefacción: Contactor del compresor de 2ª etapa. Contactor del compresor de 2ª etapa. W2 Retransmisor de calefacción de 2ª etapa. Reajuste de la bomba de calefacción (recibe alimentación de energía cuando el Módulo de cableado opcional.
  • Page 24 Retire la lengüeta y arme el termostato Retire la lengüeta. Alinee las espigas de la parte de atrás del termostato con las ranuras de la placa de montaje, luego presione suavemente MCR29484 hasta que el termostato calce en su lugar. Ajuste de fecha y hora Oprima Oprima...
  • Page 25 Opciones y funciones de configuración Puede cambiar las opciones en diversas funciones del sistema. Las funciones disponibles dependen del tipo de sistema que usted tenga. Las funciones, designadas con números de cuatro dígitos, junto con las opciones disponibles se describen en las páginas 5–8. Este termostato está...
  • Page 26 Configuración del sistema Función Configuraciones y opciones 0165 Continúe utilizando el cronograma programado. Recuperar Restablezca la programación del termostato a la configuración de ahorro configuraciones de energía. predeterminadas Calor/frío: Calefacción a gas, aceite o eléctrica con aire acondicionado 0170 Seleccionar el tipo central.
  • Page 27 Configuración del sistema Función Configuraciones y opciones 0280 La luz de fondo se apaga y, luego, se enciende durante, Iluminación de aproximadamente, 8 segundos después de presionar la tecla. fondo La luz de fondo siempre se mantiene encendida a baja intensidad y brillo total después de presionar la tecla.
  • Page 28 Configuración del sistema Función Configuraciones y opciones Desactivado 0520 Recordatorio de 365 días reemplazo de lám- 730 días para UV Encendido 0530 Adaptive Intelligent Apagado Recovery 0580 5 minutos de apagado del compresor [Otras opciones: 0, 1, 2, 3 o 4 Protección del minutos de tiempo de apagado] compresor...
  • Page 29 Prueba del sistema del instalador Durante la configuración del instalador, oprima Número repetidamente hasta que aparezca “Test” en pantalla. de prueba 0120 DONE TEST DONE Oprima para terminar la prueba DONE MCR29488 Oprima para seleccionar la prueba Oprima para cambiar el estado Prueba del sistema Estado del sistema Sistema de...
  • Page 30 69-2733EFS—05...
  • Page 31 69-2733EFS—05...
  • Page 32 ® Marca Registrada en los E.U.A. Apple, iPhone, iPad, iPod touch y iTunes son marcas comerciales de Apple Inc. Todas las demás marcas comerciales son propiedad de sus respectivos dueños. © 2014 Honeywell International Inc. 69-2733EFS—05 M.S. Rev. 02-14 Impreso en EE. UU.
