SERVICE MANUAL
Ver 1.1 2003. 10
• HCD-GX40 is the tuner, deck, CD and
amplifier section in MHC-GX40.
TE
L 13942296513
AUDIO POWER SPECIFICATIONS:
(USA model only)
POWER OUTPUT AND TOTAL
HARMONIC DISTORTION:
with 6 ohms loads both channels driven, from
120 – 10,000 Hz; rates 60 watts per channel
minimum RMS power, with no more than 10%
total harmonic distortion from 250 milliwatts to
rated output.
Total harmonic distortion less than 0.07%
Amplifier section
Front speaker
Continuous RMS power output (reference)
Total harmonic distortion less than 0.07%
Sub woofer
Continuous RMS power output (reference)
Total harmonic distortion less than 0.07%
www
.
Sony Corporation
9-874-011-02
2003J16-1
Home Audio Company
© 2003.10
Published by Sony Engineering Corporation
http://www.xiaoyu163.com
CD player section
System
Laser
Frequency response
Wavelength
Signal-to-noise ratio
Dynamic range
Tape deck section
(6 ohms at 1 kHz, 30 W)
Recording system
Frequency response
60 + 60 watts (6 ohms at
Tuner section
1 kHz, 10% THD)
FM stereo, FM/AM superheterodyne tuner
(6 ohms at 1 kHz, 30 W)
FM tuner section
120 watts (12 ohms at
Tuning range
40 Hz, 10% THD)
Antenna
Antenna terminals
(12 ohms at 40 Hz, 60 W)
Intermediate frequency
x
ao
u163
y
i
http://www.xiaoyu163.com
HCD-GX40
2 9
8
Model Name Using Similar Mechanism
CD
CD Mechanism Type
Section
Optical Pick-up Name
Tape deck
Model Name Using Similar Mechanism
Section
Tape Transport Mechanism Type
Q Q
3
6 7
1 3
1 5
SPECIFICATIONS
Compact disc and digital
audio system
Semiconductor laser
(λ=780 nm)
Emission duration:
continuous
2 Hz – 20 kHz (±0.5 dB)
780 – 790 nm
More than 90 dB
More than 90 dB
4-track 2-channel stereo
50 – 13,000 Hz (±3 dB),
using Sony TYPE I
cassette
87.5 – 108.0 MHz
FM lead antenna
75 ohms unbalanced
10.7 MHz

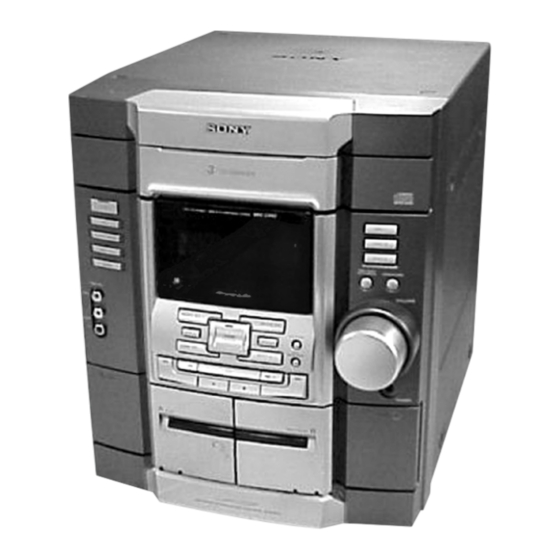

MINI HI-FI COMPONENT SYSTEM
co
.
9 4
2 8
US Model
Canadian Model
New
CDM58F-K6A
KSM-213DCP/Z-NP
HCD-GX10
CWL43FF48
0 5
8
2 9
9 4
2 8
AM tuner section
Tuning range
530 – 1,710 kHz (with the
interval set at 10 kHz)
531 – 1,710 kHz (with the
interval set at 9 kHz)
Antenna
AM loop antenna
Antenna terminals
External antenna terminal
Intermediate frequency
450 kHz
General
Power requirements
120 V AC, 60 Hz
Power consumption
140 watts
Approx. 280 × 325 × 412 mm
Dimensions (w/h/d)
Mass
Approx. 9.0 kg
Supplied accessories:
Remote Commander (1)
Batteries (2)
AM loop antenna (1)
FM lead antenna (1)
Front speaker pads (8)
Design and specifications are subject to change
without notice.
