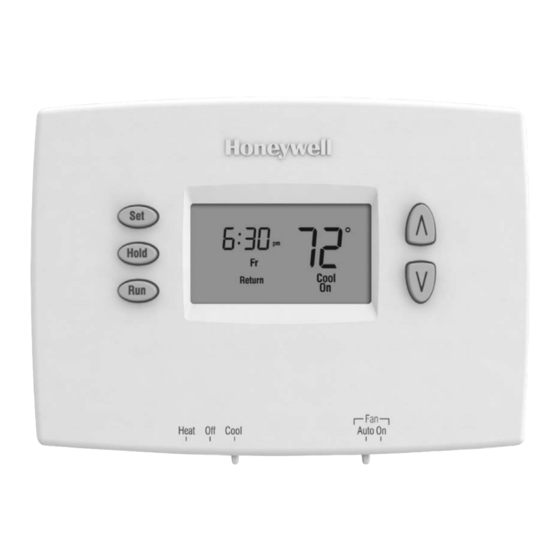

Honeywell RTHL221 series Quick Installation Manual

Hide thumbs Also See for RTHL221 series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Owner's Manual , Operating Manual
Quick Installation Guide
RTHL2310/RTHL221 Series
Programmable Thermostat
69-2578EF-01

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Honeywell RTHL221 series

Summary of Contents for Honeywell RTHL221 series

  • Page 1 Quick Installation Guide RTHL2310/RTHL221 Series Programmable Thermostat 69-2578EF-01...
  • Page 2 Identify System Type This thermostat is compatible with the following systems: Gas, oil or electric furnace Central air conditioner Hot water system with or without pump Millivolt system Central heating and cooling system Heat pump without auxiliary/backup heat Do you need assistance? We are here to help.

  • Page 3: Cooling System

    Turn Off Power to Heating/ Cooling System M28097 69-2578EF—01...

  • Page 4: Remove Old Thermostat

    Remove Old Thermostat Remove old thermostat but leave wallplate with wires attached. Is there a sealed tube containing Do not remove mercury? If so, see back cover for wallplate yet proper disposal instructions. Old thermostat Cover M28099 69-2578EF—01...
  • Page 5 Label Wires with Tags Label the wires using the supplied wire labels as you disconnect them. M28100 Wire Labels M28093 69-2578EF—01...
  • Page 6 Separate Wallplate from New Thermostat Remove wallplate from the new thermostat and mount onto wall. TO REMOVE WALLPLATE PULL HERE M32731 Wallplate 69-2578EF—01...

  • Page 7: Mount Wallplate

    Mount Wallplate Mount the new wallplate using the included screws and anchors. Used M32714 Drill 3/16-in. holes for drywall Drill 3/32-in. holes for plaster 69-2578EF—01...

  • Page 8: Connect Wires

    Connect Wires Simply match wire labels. WIRE HOLE LABELED WIRES INSERT WIRES AND TIGHTEN SCREWS SCREW Used M32732 Remove metal jumper if you have both R and Rc wires. Labels don’t match? See page 20. We are here to help. Call 1-800-468-1502 for wiring assistance.

  • Page 9: Install Batteries

    Install Batteries Install two AAA alkaline batteries. RTHXXXX M32707 Back of thermostat 69-2578EF—01...

  • Page 10: Set Fan Operation Switch

    Set fan operation switch Move the switch to the proper setting: Gas or Oil: For gas or oil heating systems, leave the fan operation switch in this factory-set position (for systems that control the fan in a call for heat). Electric or Heat Pump: Change the switch to this setting for heat pump or electric heat systems.
  • Page 11 Install Thermostat onto Wallplate Install thermostat onto the wallplate on the wall. Used Heat Off Cool Auto On M32705 69-2578EF—01...
  • Page 12 Turn Power Back On Turn the power back on to the heating/cooling system. M28098 69-2578EF—01...
  • Page 13 If your system type is... If your system type is: q Single Stage Heat and Cool q Heat Only or Cool Only Congratulations, you’re done! If your system type is: q Heat Pump* with Backup Heat Continue with advanced installation on next page to match your thermostat to your system type.

  • Page 14: Table Of Contents

    Advanced Installation Enter system setup ..............13 Changing settings ..............14 Heating cycle rate ..............15 Temperature display ............16 Compressor protection ............17 Clock display ...............18 Restore program schedule default ........19 Alternate wiring..............20 Troubleshooting ..............21 Customer assistance ............22 Limited warranty ..............23...

  • Page 15: Enter System Setup

    RTHL2310/RTHL221 System setup Enter System Setup To enter system setup, press and hold both the s and t buttons until the display changes (approximately 5 seconds). Heat Off Cool Auto On M32713 69-2578EF—01...

  • Page 16: Changing Settings

    Advanced Installation Guide System setup Changing Settings See pages 15–19 to change Function Settings. Function Setting M32779 Change Function Change Setting 1. Press the s or t button to change the setting. 2. Press the s and t buttons simultaneously for one second to advance to the next function.

  • Page 17: Heating Cycle Rate

    RTHL2310/RTHL221 About your new thermostat System setup Function 5: Heating cycle rate M32720 5 Gas or oil furnace: Use this setting if you have a standard gas or oil furnace that is less than 90% efficient. 6 Electric furnace: Use this setting if you have any type of electric heating system.

  • Page 18: Temperature Display

    Advanced Installation Guide System setup Function 14: Temperature display M32722 0 Fahrenheit temperature display (°F) 1 Celsius temperature display (°C) Press the s or t button to select Fahrenheit or Celsius temperature display. Press to When finished, change press s and t setting.

  • Page 19: Compressor Protection

    RTHL2310/RTHL221 System setup Function 15: Compressor Protection M32723 1 On 0 Off Compressor Protection: This feature forces the com- pressor to wait approximately 5 minutes before restarting, to prevent equipment damage. During the wait time, the message “Cool On” or “Heat On” is displayed on screen. Press the s or t button to select Compressor Protection settings.

  • Page 20: Clock Display

    Advanced Installation Guide System setup Function 20: Clock Display M32724 0 12-hour display 1 24-hour display Press the s or t button to select clock display. Press to When finished, change press s and t setting. to advance to the next function.
  • Page 21 RTHL2310/RTHL221 System setup (RTHL2310 only) Function 40: Restore Program Schedule to Default M32725 0 Off 1 On - Program schedule default settings are listed in the operating manual. Press the s or t button to select restore program sched- ule to default settings. Press to When finished, change...

  • Page 22: Alternate Wiring

    Advanced Installation Guide Alternate Wiring If labels do not match letters on the thermostat, check the chart below and connect to terminal as shown here (see notes, below). M32734 If wires will be connected to both terminals, remove metal jumper (see page 6). Do not use .

  • Page 23: Troubleshooting

    RTHL2310/RTHL221 Troubleshooting If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is blank • Make sure furnace door is closed securely. • Make sure fresh AAA alkaline batteries are correctly installed (see page 7). Heating or • Set System switch to Heat. Make cooling system sure the temperature is set higher does not...

  • Page 24: Customer Assistance

    “Cool On” is • Set the System switch to Cool, and set the temperature level below the not displayed current room temperature. Customer assistance For assistance with this product, please visit http://yourhome.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502. 69-2578EF—01...

  • Page 25: Limited Warranty

    This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.
  • Page 26 Automation and Control Solutions Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 Honeywell Ltd 705 Montrichard Avenue Saint-Jean-sur-Richelieu, Québec J2X 5K8 http://yourhome.honeywell.com ® U.S. Registered Trademark © 2013 Honeywell International Inc. 69-2578EF—01 M.S. 06-13 Printed in U.S.A.
  • Page 27 Guide d’installation rapide Série RTHL2310/RTHL221 Thermostat programmable 69-2578EF-01...
  • Page 28 Identifier type de système Ce thermostat est compatible avec les systèmes suivants : Appareil de chauffage à gaz, mazout ou électrique Climatiseur central Système à eau chaude avec ou sans pompe Système à millivolts Système de chauffage et de refroidissement central Thermopompe sans chauffage de secours/auxiliaire Besoin d’aide? Nous sommes là...
  • Page 29 Couper l’alimentation vers le système de chauffage/ refroidissement M28097 69-2578EF—01...
  • Page 30 Retirer l’ancien thermostat Retirer l’ancien thermostat mais laisser la plaque murale avec les fils attachés. Ne pas retirer la Un tube scellé contenant du plaque murale à mercure est-il présent? Si oui, voir ce stade au dos les consignes de mise au rebut.
  • Page 31 Étiqueter les fils Étiqueter les fils au fur et à mesure qu’ils sont débranchés à l’aide des étiquettes fournies. M28100 Étiquettes de fils M28093 69-2578EF—01...
  • Page 32 Détacher la plaque murale du nouveau thermostat Retirer la plaque murale du nouveau thermostat et la monter sur le mur. POUR RETIRER LA PLAQUE MURALE, TIRER ICI MF32731 Plaque murale 69-2578EF—01...
  • Page 33 Monter la plaque murale Monter la plaque murale à l’aide des vis et des ancrages inclus. Used M32714 Percer des trous de 3/16 po pour les cloisons sèches. Percer des trous de 3/32 po pour le plâtre. 69-2578EF—01...
  • Page 34 Brancher le câblage Il suffit de faire correspondre les étiquettes des fils. OUVERTURE POUR LES FILS FILS ÉTIQUETÉS INSÉRER LES FILS ET SERRER LES VIS Used MF32732 Retirer le cavalier métallique si les fils R et Rc sont tous deux présents.
  • Page 35 Installer les piles Installer deux piles alcalines AAA. RTHXXXX M32707 Dos du thermostat 69-2578EF—01...
  • Page 36 Régler le sélecteur de fonctionnement du ventilateur. Mettre le sélecteur sur le réglage désiré : Gaz ou mazout : Pour les systèmes de chauffage au gaz ou au mazout, laisser le sélecteur de fonctionnement du ventilateur dans la position réglée en usine (pour les systèmes qui contrôlent le ventilateur lors d’un appel de chauffage).
  • Page 37 Installer le thermostat sur la plaque murale Installer le thermostat sur la plaque murale sur le mur. Used Heat Off Cool Auto On M32705 69-2578EF—01...
  • Page 38 Rétablir l’alimentation Rétablir l’alimentation sur le système de chauffage/ refroidissement. M28098 69-2578EF—01...
  • Page 39 Si le système est de type : Si le système est de type : q Chauffage et refroidissement à étage unique q Chauffage uniquement ou refroidissement uniquement Félicitations, vous avez terminé! Si le système est de type : q Thermopompe* avec chauffage de secours Passer à...
  • Page 40 Installation avancée Entrer la configuration du système ........13 Modifier les réglages ............14 Cycle de chauffage ..............15 Affichage de la température ..........16 Protection du compresseur ..........17 Affichage de l’horloge ............18 Restaurer le programme par défaut ........19 Autre option de câblage ............20 Dépannage ................21 Service à...

  • Page 41: Entrer La Configuration Du Système

    RTHL2310/RTHL221 About your new thermostat Configuration du système Entrer en mode de configuration du système Pour entrer en mode de configuration du système, appuyer simultanément sur les boutons s et t jusqu’à ce que l’affichage change (environ 5 secondes). Heat Off Cool Auto On M32713 69-2578EF—01...
  • Page 42 Guide d’installation avancé About your new thermostat Configuration du système Modification des réglages Voir les pages 15 à 19 pour modifier les réglages de fonction. Fonction Réglage M32779 Modifier fonction Réglage de la date 1. Appuyer sur le bouton s ou t pour modifier le réglage.

  • Page 43: Cycle De Chauffage

    RTHL2310/RTHL221 About your new thermostat Configuration du système Fonction 5 : Cycle de chauffage M32720 5 Appareil de chauffage à gaz ou à mazout : Utiliser ce réglage si l’appareil de chauffage est un modèle à gaz ou à mazout standard et efficace à moins de 90 %.

  • Page 44: Affichage De La Température

    Guide d’installation avancé About your new thermostat Configuration du système Fonction 14 : Affichage de la température M32722 0 Affichage de température en Fahrenheit (°F) 1 Affichage de température en Celsius (°C) Appuyer sur le bouton s ou t pour sélectionner Fahrenheit ou Celsius.

  • Page 45: Protection Du Compresseur

    RTHL2310/RTHL221 About your new thermostat Configuration du système Fonction 15 : Protection du compresseur M32723 1 En fonction 0 arrêt Protection du compresseur : Cette fonction force le compresseur à attendre 5 minutes avant le redémarrage, pour éviter les dommages de l’équipement. Durant la période d’attente, le message Cool On (Refroidissement activé) ou Heat On (Chauffage activé) s’affiche sur l’écran.

  • Page 46: Affichage De L'horloge

    Guide d’installation avancé About your new thermostat Configuration du système Fonction 20 : Affichage de l’horloge M32724 0 Format 12 heures 1 Format 24 heures Appuyer sur le bouton s ou t pour sélectionner l’affichage de l’horloge. Appuyer Une fois terminé, sur pour appuyer sur modifier le...
  • Page 47 RTHL2310/RTHL221 About your new thermostat Configuration du système (RTHL2310 seulement) Fonction 40 : Restaurer le calendrier par défaut M32725 0 arrêt 1 On - Les réglages par défaut du calendrier sont indiqués dans le manuel de fonctionnement. Appuyer sur le bouton s ou t pour ramener le calen- drier au réglage par défaut.

  • Page 48: Autre Option De Câblage

    Guide d’installation avancé About your new thermostat Autre option de câblage Si les étiquettes ne correspondent pas aux lettres sur le thermostat, consulter le tableau ci-dessous et faire le branchement aux bornes comme illustré ici (voir les notes ci-dessous). Connecter MF32734 Si les fils vont être connectés aux bornes retirer le cavalier métallique (voir page 6).

  • Page 49: Dépannage

    RTHL2310/RTHL221 Dépannage En cas de difficultés avec le thermostat, essayer les sug- gestions suivantes. La plupart des problèmes peuvent être réglés rapidement et facilement. Rien n’apparaît • S’assurer que la porte de l’appareil de chauffage est bien fermée. à l’écran • S’assurer que des piles alcalines AAA neuves sont correctement installées (voir page 7). Le système de • Régler le sélecteur sur Heat chauffage ou de...

  • Page 50: Service À La Clientèle

    à une température inférieure à la n’apparaît pas à température ambiante. l’écran Service à la clientèle Pour obtenir de l’aide avec ce produit, consulter http://yourhome.honeywell.com ou d’appeler le centre du service à la clientèle de Honeywell au numéro gratuit 1-800-468-1502. 69-2578EF—01...

  • Page 51: Garantie Limitée

    (i) le renvoyer avec la facture ou une autre preuve d’achat date au lieu d’achat; ou (ii) appeler le service à la clientèle de Honeywell en composant le 1-800- 468-1502. Le service à la clientèle déterminera si le produit doit être retourné à l’adresse suivante : Honeywell Return Goods, Dock 4MN10-3860, 1885 Douglas Dr.
  • Page 52 Solutions de régulation et d’automatisation Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 Honeywell Ltd 705 Montrichard Avenue Saint-Jean-sur-Richelieu, Québec J2X 5K8 http://yourhome.honeywell.com ® Marque de commerce déposée aux É.-U. © 2013 Honeywell International Inc. 69-2578EF—01 M.S. 06-13 Imprimé aux États-Unis...
