  • Page 1 ® Home Theatre Reference PowerCenter ™ Signature HTS5100 MKII Owner’s Manual...

  • Page 3: Table Of Contents

    Proper Grounding and Installation ....A Note from The Head Monster ....

  • Page 4: Important Safety Information

    WARNING – Liquid: Avoiding Electrical Shocks A. Do not operate your Monster PowerCenter if liquid of any kind is spilled onto or inside the unit. B. Do not operate your Monster PowerCenter near rain or water that’s spilled or contained (e.g., bathtub, kitchen or sink).
  • Page 5 WARNING – Storm Precautions In the event of a lightning storm, it’s always a good idea to disconnect your Monster PowerCenter; there is no need to disconnect your separate components. Make sure that ALL of your components and PC products are protected with Monster Power.

  • Page 6: Proper Grounding And Installation

    PROPER GROUNDING AND INSTALLATION WARNING – Proper Grounding Monster PowerCenters require a properly grounded outlet for safety and to protect connected equipment. If you’re not sure if your home’s electrical wiring is properly grounded, have it checked by a qualified electrician.

  • Page 7: A Note From The Head Monster

    So, I decided to address the issue. Noel Lee And, with the help of Richard Marsh and other power experts, Monster Power was born. This PowerCenter’s advanced technology and innovative design provides several unique performance and convenience features.
  • Page 8 These days, home theater components are better than ever, providing thrilling and dramatic sound and razor sharp picture. We know your new PowerCenter will help bring it all together with Clean Power and superior system protection. With Monster Power, you’ll enjoy the best possible sound and picture. And, that’s what home theater is all about.

  • Page 9: Monster's Exclusive T2 ™ Technology

    TECHNOLOGY ™ The Monster Power Signature HTS 5100 MKII PowerCenter features exclusive Monster T2 technology. T2 is an active electronic microprocessor-controlled circuit that sits in front of the surge protection circuitry in select Monster Power products. T2 monitors the line, neutral and ground lines and automatically disconnects the PowerCenter from the AC power line when a long duration low-voltage sag or high-voltage swell occurs ( continuous voltage below 80Vrms or above 132Vrms).

  • Page 10: Monster's Patented Clean Power Stages

    Monster PowerCenters featuring Clean Power circuitry are each designated with a Clean Power Stage. The Signature HTS 5100 MKII incorporates Monster Clean Power Stage 4 v.2.1 circuitry which filters both AC powerline noise and reduces noise generated by your connected equipment. Clean Power Stage 4 features four ultra-advanced, isolated filters that include analog audio, video and digital, plus an ultra-high current audio filter to provide for the best possible AC powerline noise rejection and inter-component isolation for improved component-generated noise rejection.

  • Page 11: The Minds Behind The Monster Powercenter Design

    Monster Power’s elite research and development team. Noel Lee – Noel Lee, The Head Monster, is best known for popularizing the concept of high performance audio cable 25 years ago with his creation of Monster Cable. Originally a laser-fusion design engineer at Lawrence Livermore National Laboratory and later a touring musician, Noel has invented or co-invented over 250 U.S.

  • Page 12: Monster Signature Hts 5100 Mkii Powercenter Features

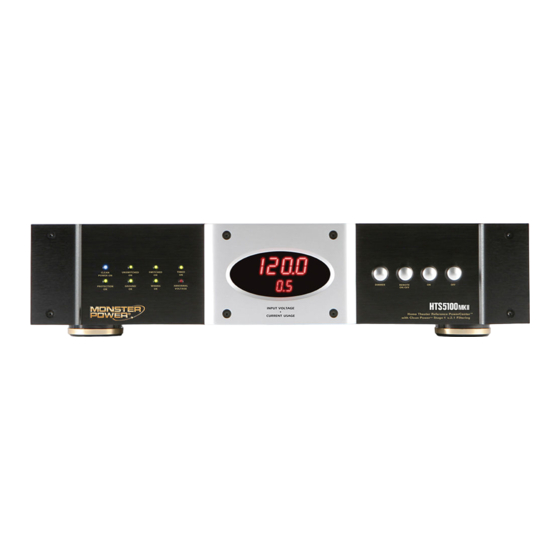

    MONSTER SIGNATURE HTS 5100 MKII POWERCENTER FEATURES SIGNATURE HTS 5100 MKII FRONT VIEW ����� ���������� ����� �� �� ���������� ������ �� �� SIGNATURE HTS 5100 MKII ���� ������� ��������� ����������� � REAR VIEW �������� ����� �� �� ������ �������� ��...
  • Page 13 SIGNATURE HTS 5100 MKII POWERCENTER FEATURES 1. “Clean Power On” Indicator: Indicates Monster Clean Power circuitry is functioning properly. 2. “Unswitched On” Indicator: Indicates power is being supplied to the unswitched outlets. 3. “Switched On” Indicator: Indicates power is being supplied to the switched outlets.
  • Page 14 13. “Off” Button: Turns off outlets programmed as “SWITCHED ON” or “SWITCHED ON AFTER DELAY”. Digital Filter: These outlets have a specifically designed filter circuit that reduces interference to your digital components. Video Filter: These outlets have a specifically designed filter circuit that reduces interference to your video components.
  • Page 15 Remote “DC Out” Control: Allows you to turn a remote device on automatically when the PowerCenter is turned on. 24. “Trigger Out” Programming Switch: Determines whether or not the Remote “DC Out” control provides power to an attached device immediately or after a delay. Remote “DC In”...

  • Page 16: Hook-Up Guide

    Digital Outlet Hook-Up These outlets have a special filter circuit that is optimized to reduce interference to your digital components. A) Attach a Monster Power identification label to each component’s power cord ® before you plug it into the appropriate color-coded PowerCenter outlet.

  • Page 17: Video Outlets

    Video Outlet Hook-Up These outlets have a special filter circuit that is optimized to reduce interference to your video components. A) Attach a Monster Power identification label to each component’s power cord ® before you plug it into the appropriate color-coded PowerCenter outlet.

  • Page 18: Analog Audio Outlets

    Analog Audio Outlet Hook-Up These outlets have a special filter circuit that is optimized to reduce interference to your audio components. A) Attach a Monster Power identification label to each component’s power cord ® before you plug it into the appropriate color-coded PowerCenter outlet.

  • Page 19: Ultra-High Current Audio Outlets

    Ultra-High Current Audio Outlet Hook-Up These outlets are designed to deliver maximum current to power hungry components like amplifiers and pre-amplifiers. A) Attach a Monster Power identification label to each component’s power cord ® before you plug it into the appropriate color-coded PowerCenter outlet.

  • Page 20: Coaxial Connections

    Coaxial Connections Hook-Up Coaxial Connections provide surge protection against damaging voltage surges and spikes on the incoming coax cable. Protect TV/Cable, Satellite and Antenna Connections as Follows: From properly grounded TV /Cable Line � From properly grounded Satellite Dish From properly grounded Antenna ��������������������������������...

  • Page 21: Phone/Network Connections

    Phone/Network Connections Hook-Up Phone/network connections provide surge protection against damaging voltage surges and spikes coming from the phone/network line. This PowerCenter also incorporates a splitter for convenience. Protect Phone/Network Line Connections as Follows: ��������������������������� ������������������ From Telephone/Network Wall Jack �������������������� ���������������� �...
  • Page 22 Remote “DC In” Control Hook-Up This feature connects your PowerCenter to an automated Home Theater control system or allows another component with a Remote “DC Out” connection to automatically turn on and off your PowerCenter. A) Plug the AC power cable of the component you are using to control the PowerCenter into an unswitched outlet on the PowerCenter.
  • Page 23 Remote “DC Out” Control Hook-Up This feature connects your PowerCenter to an automated Home Theater control system or allows the PowerCenter to automatically turn on and off another component with a Remote “DC In” connection. A) Plug one end of the 1/8" mini-plug into the corresponding Remote “DC Out” connection on the PowerCenter. B) Plug the other end of the 1/8"...
  • Page 24 Rack Mounting Your PowerCenter This Monster PowerCenter includes two “rack ears” mounting plates for installation into a standard size equipment rack. A) Remove your PowerCenter trim covers using a screw counter-clockwise until the screw is completely removed. B) Align one rack ear over the two holes on the left side of the PowerCenter. Using the Allen key, turn the two screws clockwise until tight.
  • Page 25 Symptom The PowerCenter is not receiving power. TROUBLESHOOTING Possible Cause Remedy The PowerCenter • Turn the PowerCenter switch on. is not turned On. • Make sure the PowerCenter’s AC power plug is plugged into a properly grounded 120 volts (nominal) wall outlet. •...
  • Page 26 Symptom Possible Cause Component is The component is plugged into a switched outlet not receiving power. and the PowerCenter has not been turned On. The PowerCenter is plugged into a Switched outlet, but power on the component is not On. In some instances, a component plugged into a switched outlet won’t receive power when the PowerCenter is turned On unless...
  • Page 27 Symptom Possible Cause The Unswitched LED The PowerCenter is not plugged in. on front panel is Off. The PowerCenter is plugged in, but the outlet is not receiving power. The Switched LED is Off. You are using the Switched Outlet Remote Turn-On feature and haven’t plugged the plug into the component you wish to use to activate the...
  • Page 28 Symptom Possible Cause “Timed On” You are using the Remote Turn-On feature (Same as Switched) and haven’t plugged indicator on front panel is Off. the plug into the component you wish to use to activate the Remote Turn-On. The component remote control you are using to power the Remote turn-on has a dead battery.

  • Page 29: Remote "Dc In" Control

    SIGNATURE HTS5100 MKII POWERCENTER Continuous Duty Electrical Rating Maximum Current Rating Protection Modes Total Energy Dissipation Clamping Level (TVSS Voltage) Clamping Response Time Remote “AC In” Control Remote “DC In” Control Remote “DC Out” Control Dimensions SPECIFICATIONS 120V/60Hz 15A/1800W Line-Neutral (L-N) Line-Ground (L-G) Neutral-Ground (N-G) 6814 Joules...
  • Page 30 LIMITED WARRANTY FOR CONSUMERS Monster, LLC, 7251 Lake Mead Blvd West, 3d Floor, Las Vegas, NV, USA (“Monster”) extends to You this Limited Warranty. Statutory or common law may provide You with additional rights or remedies, which shall not be affected by this Limited Warranty.
  • Page 31 Product Defect); (e) maintenance or service of the Product by anyone other than a Monster employee; (f) exposure of the Product to heat, bright light, sun, liquids, sand or other contaminants; or (g) acts outside...
  • Page 32 Warranty Period commences three (3) months after the date when the Product left Monster’s factory as evidenced by Monster’s records. The Warranty Period ends after the time defined in the Specifications Table has expired, or after You have transferred ownership of the Product, whichever occurs earlier.
  • Page 33 Monster will provide You with one of the following remedies provided that Monster may decide at its sole discretion which of the three remedies it provides: Monster will (1) replace the damaged Connected Equipment; (2) pay to repair the damaged Connected Equipment; or (3) pay You the FMV of the Connected Equipment, provided that such payments shall not exceed (i) the Maximum Coverage Amount for the Product, or (ii) the actual damage having arisen from power surges due to a Product Defect.
  • Page 34 *”Lifetime” means the lifetime of the original individual purchaser of the Product, or for as long as the original individual purchaser owns the Product, whichever is less in time. Product Model No. Signature HTS 5100 MKII SPECIFICATIONS TABLE Warranty Period Maximum for Products Coverage Amount...
  • Page 35 Monster may, at its discretion, direct You to obtain a repair estimate at a service center or, to send the Connected Equipment to Monster for repair. If a repair estimate is required, You will be instructed on how to properly submit the estimate and the resulting invoice to Monster for payment.
  • Page 36 U.S. Pat. No. 5,589,718; 6,683,770BI. Other Patents Pending. ”Monster“ ”Monster Cable“ ”Monster Power“ ”Clean Power“ ”PowerCenter“ ”PowerLine“ “T2” and “Tri-Mode” are registered and unregistered trademarks of Monster Cable Products, Inc. and its subsidiaries in the US and other locations.
  • Page 37 ® Cinéma Maison PowerCenter ™ de référence Signature HTS5100 MKII Manuel de l’utilisateur rm 162192...
  • Page 39 Mise à la terre et installation adéquates ... . Note de la direction de Monster ....

  • Page 40: Importantes Informations De Sécurité

    MISE EN GARDE – Liquides : Éviter les chocs électriques A. N’utilisez pas votre PowerCenter de Monster si un liquide a été renversé sur ou à l’intérieur de l’appareil. B. N’utilisez pas votre PowerCenter de Monster près d’un endroit où l’on retrouve de l’eau ou de la pluie (par exemple un bain, une cuisine ou un évier).
  • Page 41 MISE EN GARDE - Précautions en cas d’orage En cas d’orage électrique, nous vous conseillons de débrancher votre PowerCenter de Monster ; il n’y a toutefois aucune nécessité de débrancher les appareils connectés au PowerCenter. Assurez-vous que TOUS vos produits informatiques et autres appareils sont protégés par Monster Power.

  • Page 42: Mise À La Terre Et Installation Adéquates

    MISE EN GARDE - Mise à la terre adéquate Le PowerCenter de Monster requiert une sortie adéquatement mise à la terre pour la sécurité de l’utilisateur de même que pour la protection de l’équipement branché. Si vous n’êtes pas certain que le câblage électrique de votre foyer est adéquatement mis à...

  • Page 43: Note De La Direction De Monster

    J’ai donc décidé d’examiner les solutions à ce problème et c’est ainsi qu’avec l’aide de Richard Marsh et d’autres experts en alimentation électrique, Monster Power est né. Cette technologie avancée et cette conception novatrice de PowerCenter offrent de nombreuses caractéristiques pratiques et une performance unique.
  • Page 44 Nous avons également inclus des connexions coaxiales et téléphoniques protégées contre les surtensions pour assurer la protection de tous vos appareils. Le PowerCenter de Monster offre également un système de codage des couleurs en attente de brevet, qui identifie l’endroit où chaque appareil devrait être branché.

  • Page 45: Technologie T2 ™ Exclusive À Monster

    électronique logé à l’avant du circuit de protection contre les surtensions dans tous les produits Monster Power. La technologie T2 contrôle les lignes de phase, du neutre et de la borne terre et déconnecte automatiquement l’alimentation du PowerCenter dans le cas d’une chute de tension ou d’une hausse de...

  • Page 46: Étages Brevetés Clean Power De Monster

    ÉTAGES BREVETÉS CLEAN POWER La technologie Clean Power de Monster effectue deux tâches vitales au maintien de la qualité optimisée pour le cinéma maison : 1) le filtrage du bruit et 2) l’isolation du bruit. Plus le nombre d’étages Clean Power est élevé (1-5) et plus les filtres d’élimination du bruit généré...

  • Page 47: Les Cerveaux Derrière La Conception Du Powercenter De Monster

    Noel Lee – Noel Lee, à la direction de Monster, est mieux connu pour avoir popularisé le concept de câble audio de haute qualité il y a 25 ans avec la création de Monster Cable. Au départ ingénieur dans la conception de fusion laser au Lawrence Livermore National Laboratory puis quelques années plus tard musicien professionnel, Noel a...
  • Page 48 CARACTÉRISTIQUES DU POWERCENTER SIGNATURE HTS 5100 MKII SIGNATURE HTS 5100 MKII VUE AVANT ����� ���������� ����� �� �� ���������� ������ �� �� SIGNATURE HTS 5100 MKII VUE ARRIÈRE ���� ������� ��������� ����������� � �������� ����� �� �� ������ �������� �� �������...
  • Page 49 CARACTÉRISTIQUES DU POWERCENTER SIGNATURE HTS 5100 MKII 1. Témoin de fonctionnement de la technologie “Clean Power” : Indique si le circuit Clean Power de Monster fonctionne correctement. 2. Témoin de fonctionnement des prises non commutées : Indique si les prises d’alimentation non commutées de l’appareil sont mises sous tension.
  • Page 50 télécommande (REMOTE ON) ou sans la télécommande (REMOTE OFF). En mode REMOTE ON, les prises programmées par commutation ou par commutation avec retard d’allumage (“SWITCHED ON” ou “SWITCHED ON AFTER DELAY”) sont allumées ou éteintes par la commande de sortie c.c. “DC Out” d’un autre appareil tel qu’un récepteur audio/vidéo. 12.
  • Page 51 commuté “UNSWITCHED” ou en mode commuté “SWITCHED ON”, ou encore en mode de commutation avec retard d’allumage “SWITCHED ON AFTER DELAY”. 22. Interrupteur de retard : Lors de la programmation des prises en mode de commutation avec retard d’allumage, l’interrupteur de retard règle un délai court (approximativement 6 secondes) ou un délai prolongé (approximativement 20 secondes) avant que ces prises soient alimentées en courant.

  • Page 52: Guide De Raccordement

    Raccordement aux prises numériques Ces prises incluent un circuit de filtrage spécifiquement conçu pour réduire les interférences entre vos équipements numériques. A) Attachez une étiquette d’identification Monster Power de le brancher dans la prise appropriée du PowerCenter identifiée par un code de couleurs.

  • Page 53: Prises Vidéo

    Raccordement aux prises vidéo Ces prises incluent un circuit de filtrage spécifiquement conçu pour réduire les interférences entre vos équipements vidéo. A) Attachez une étiquette d’identification Monster Power de le brancher dans la prise appropriée du PowerCenter identifiée par un code de couleurs.

  • Page 54: Prises Audio Analogiques

    Raccordement aux prises audio analogique Ces prises incluent un circuit de filtrage spécifiquement conçu pour réduire les interférences entre vos équipements audio. A) Attachez une étiquette d’identification Monster Power de le brancher dans la prise appropriée du PowerCenter identifiée par un code de couleurs.

  • Page 55: Prises Audio De Puissance

    Ces prises sont conçues pour fournir le maximum de courant aux composants de puissance comme des amplificateurs ou des préamplificateurs. A) Attachez une étiquette d’identification Monster Power de le brancher dans la prise appropriée du PowerCenter identifiée par un code de couleurs.

  • Page 56: Connexions Coaxiales

    Raccordement aux connexions coaxiales Les connexions coaxiales protègent les entrées coaxiales contre les surtensions et les pics de tension. Protégez les connexions du câble, du satellite et de l’antenne comme suit : D’une connexion de télévision/câble correctement mise à la terre D’une connexion satellite correctement mise à...
  • Page 57 Raccordement aux connexions téléphonique/réseau Ces connexions protègent la ligne téléphonique/réseau contre les surtensions et contre les pics de tension venant de la ligne téléphonique/réseau. Ce PowerCenter intègre également un doubleur de prise. Protégez les connexions téléphonique/réseau comme suit : ��������������������������� ������������������...
  • Page 58 Raccordement du contrôle de l’alimentation d’entrée c.c. “DC In” à distance Cette fonction connecte votre PowerCenter à un système de contrôle de cinéma maison automatisé ou permet à un autre appareil possédant une connexion de commande de sortie c.c. “DC Out” d’allumer ou d’éteindre automatiquement votre PowerCenter.
  • Page 59 Raccordement du contrôle de l’alimentation de sortie c.c. “DC Out” à distance Cette fonction connecte votre PowerCenter à un système de contrôle de cinéma maison automatisé ou permet au PowerCenter d’allumer ou d’éteindre automatiquement un autre appareil possédant une connexion de commande d’entrée c.c.
  • Page 60 Montage de votre PowerCenter dans une armoire Ce PowerCenter de Monster inclut deux plaques de montage pour l’installation du PowerCenter dans une armoire de taille standard. A) Retirez la plaque avant du châssis de votre PowerCenter en utilisant une clef Allen (Hexa) de (non incluse).
  • Page 61 Symptôme Cause possible Le PowerCenter n’est Le PowerCenter pas alimenté. n’est pas allumé. Trop d’appareils sont connectés sur le PowerCenter, causant ainsi une surcharge qui déclenche le disjoncteur thermique. DÉPANNAGE Solution • Allumez le PowerCenter. • Assurez-vous que le cordon électrique du PowerCenter est bien branché...
  • Page 62 Symptôme Cause possible Un appareil L’appareil est branché dans une prise commutée n’est pas alimenté. par le PowerCenter qui n’est pas allumé. Le PowerCenter est branché à la prise commutée d’un appareil qui est éteint. Dans certains cas, un appareil branché sur une prise commutée par le PowerCenter ne sera pas alimenté...
  • Page 63 Symptôme Cause possible La DEL de la prise non Le PowerCenter n’est pas branché. commutée sur le panneau Le PowerCenter est branché, mais la avant est éteinte. prise n’est pas alimentée. La DEL des prises commutées Vous utilisez la fonction de contrôle par le PowerCenter est éteinte.
  • Page 64 Symptôme Cause possible Le témoin Vous utilisez la fonction de contrôle des prises “Timed On” de à distance sans avoir branché le cordon dans fonctionnement l’appareil que vous souhaitez utiliser pour de l’alimentation contrôler le PowerCenter. séquentielle La pile de la télécommande de l’appareil est éteint.

  • Page 65: Contrôle De L'alimentation D'entrée C.c. "Dc In" À Distance

    POWERCENTER SIGNATURE HTS5100 MKII Tâche continue Classification électrique Courant maximum Modes de protection Dissipation d’énergie totale Niveau de blocage (tension de suppression des surtensions transitoires) Temps de réponse de blocage Contrôle de l’alimentation d’entrée c.a. “AC In” à distance Contrôle de l’alimentation d’entrée c.c. “DC In”...
  • Page 66 GARANTIE LIMITÉE AUX CONSOMMATEURS Monster, LLC, 7251 Lake Mead Blvd West, 3rd Floor, Las Vegas, NV, USA (« Monster ») vous offre cette Garantie limitée. Il se peut que la législation en vigueur ou la Common Law de votre pays vous octroie des droits ou recours additionnels qui ne seront pas affectés par cette Garantie limitée.
  • Page 67 Réclamations officielles au tire de la garantie de la présente. Par « Montant maximum couvert », il faut entendre le montant maximum que Monster vous payera dans le cadre de cette Garantie limitée pour les dommages subis par le Matériel connecté. Ce montant est défini en fonction des différents produits dans le Tableau des spécifications ci-dessous.
  • Page 68 Par « Période de garantie », il faut entendre le délai au cours duquel Monster doit recevoir votre Réclamation officielle au titre de la garantie. Les différentes Périodes de garantie assorties aux Défauts de produit et aux dommages du Matériel connecté...
  • Page 69 Matériel connecté applicables au Produit concerné. Si les conditions mentionnées dans la phrase précédente sont réunies, Monster vous offrira l’un des recours suivants tout en se réservant, à son entière discrétion, la décision du choix entre ces trois options : Monster (1) remplacera le Matériel connecté endommagé ; (2) paiera les réparations du Matériel connecté...
  • Page 70 Numéro de modèle de Produit Signature HTS 5100 MKII TABLEAU DES SPÉCIFICATIONS Période de Montant maximum garantie - Produits couvert 5 ans $500,000 Période de garantie - Dommages subis par le Matériel connecté 5 ans...
  • Page 71 Réclamation officielle au titre de la garantie), remplissez-le dans son intégralité ; (5) renvoyez les Produits, en port prépayé, à Monster pour vérification des dommages ainsi que la copie de votre ticket de caisse original et de la preuve d’achat (étiquette UPC) correspondantes, le formulaire de réclamation dûment complété...
  • Page 72 5,589,718 ; 6,683,770BI. D’autres brevets sont en cours. ”Monster“ ”Monster Cable“ ”Monster Power“ ”Clean Power“ ”PowerCenter“ ”PowerLine“ “T2” et “Tri-Mode” sont des marques déposées et non déposées de Monster Cable Products inc. et des subsidiaires de la marque aux États-Unis et ailleurs.
