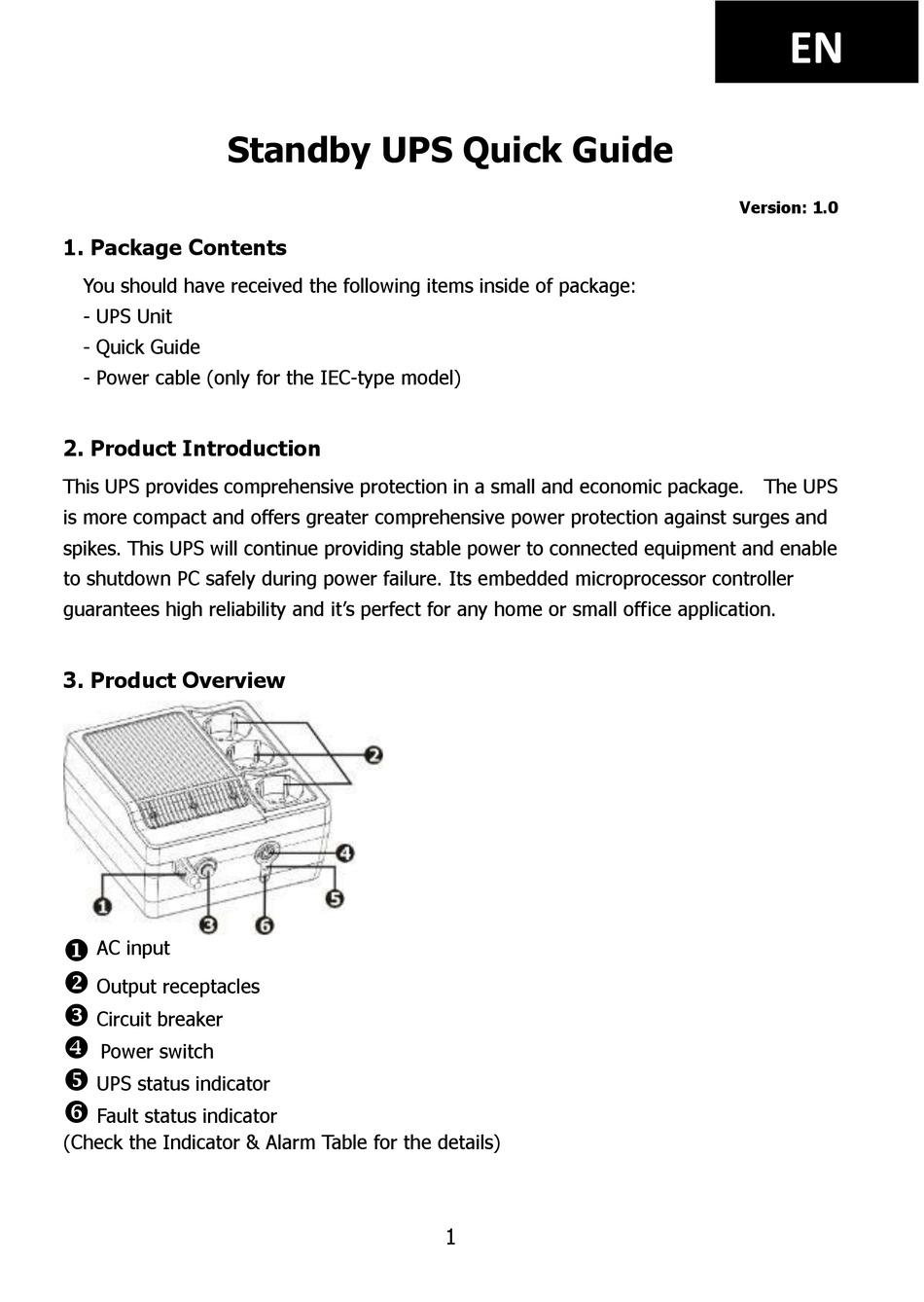

Standby UPS Quick Guide
1. Package Contents
You should have received the following items inside of package:
- UPS Unit
- Quick Guide
- Power cable (only for the IEC-type model)
2. Product Introduction
This UPS provides comprehensive protection in a small and economic package. The UPS
is more compact and offers greater comprehensive power protection against surges and
spikes. This UPS will continue providing stable power to connected equipment and enable
to shutdown PC safely during power failure. Its embedded microprocessor controller
guarantees high reliability and it's perfect for any home or small office application.
3. Product Overview
AC input
Output receptacles
Circuit breaker
Power switch
UPS status indicator
Fault status indicator
(Check the Indicator & Alarm Table for the details)
1
EN
Version: 1.0
Advertisement
Table of Contents
Summary of Contents for sais Scudo 600
-
Page 1: Product Introduction
Standby UPS Quick Guide Version: 1.0 1. Package Contents You should have received the following items inside of package: - UPS Unit - Quick Guide - Power cable (only for the IEC-type model) 2. Product Introduction This UPS provides comprehensive protection in a small and economic package. The UPS is more compact and offers greater comprehensive power protection against surges and spikes. -
Page 2: Installation And Initial Startup
4. Installation and Initial Startup NOTE: Before installation, please inspect the unit. Be sure that nothing inside the package is damaged. Placement & Storage Conditions Install the UPS in a protected area that is free of excessive dust and has adequate air flow. - Page 3 Indicators & Alarm Table for Operation Conditions Visual Indicator Alarm AC Mode Green LED lighting Battery Mode Green LED flashing every 10 Sounding every 10 seconds seconds Low battery at Green LED flashing every Sounding every second battery mode second and Red LED lighting Fault Red LED lighting Continuously sounding...
-
Page 4: Troubleshooting
away from batteries. CAUTION! When replacing the batteries, use the same number and type of batteries. CAUTION! Internal battery voltage is 12VDC. Sealed, lead-acid, 6-cell battery. CAUTION! Do not dispose of batteries in a fire. The battery may explode. Do not open or mutilate the battery or batteries. -
Page 5: Specifications
7 Specifications CAPACITY 600 VA / 300 W INPUT Voltage 220/230/240 VAC Voltage Range 180~270 VAC Frequency 50 Hz OUTPUT Voltage Regulation +/-10% Transfer Time Typical 2-6 ms Waveform Simulated Sine Wave BATTERY Type & Number 12 V / 5 AH x 1 Charging Time 8 hours recover to 90% capacity PHYSICAL... - Page 6 SAI CoolBox Scudo: Guía rá pida de usuario Version. 1.0 1. Contenido del embalaje El embalaje incluye: - Unidad SAI - Guí a rápida de usuario (esta guí a) - Cable de alimentación 2. Introducció n de producto El SAI CoolBox Scudo ofrece una protección eficiente a un precio razonable. Con un diseño compacto, el SAI Scudo brinda una protección excelente ante subidas de tensión y oscilaciones transitorias del suministro eléctrico.
- Page 7 (Comprobar la tabla adjunta de indicadores y alarmas para más detalles) 4. Instalació n y encendido inicial NOTA: Antes de realizar la instalación, inspeccione el dispositivo. Verifique que nada en el contenido del embalaje está dañado. Posicionamiento e instrucciones de almacenaje. Instale el SAI en una zona despejada, libre de excesivo polvo y con una ventilación adecuada.
-
Page 8: Encender /Apagar El Dispositivo
Encender /Apagar el dispositivo Puede encender el SAI pulsando el botón de encendido, si estando encendido pulsa de nuevo el botón de encendido, se apagará la unidad. Tabla de Indicadores y alarmas. Estado Indicador Visual Alarma Sonora Modo AC Luz verde encendida Apagada Modo baterí... - Page 9 ¡ATENCIÓ N! No conecte regletas de alimentación al SAI ¡ATENCIÓ N! El dispositivo es peligroso durante shock eléctrico. Incluso desconectando el dispositivo de la corriente principal, puede haber peligro de shock eléctrico a través de la alimentación de la baterí a. Para operaciones de mantenimiento deben desconectarse los terminales positivo y negativo de conexión de la baterí...
-
Page 10: Resolución De Problemas
6. Resolució n de problemas Use la siguiente tabla para resolver errores comunes Problema Posible Causa Solució n No se muestra la Baterí a baja. Cargue el SAI por lo menos indicación en el durante 8 horas. panel frontal Fallo de baterí a. Reemplace la baterí... -
Page 11: Especificaciones
7 Especificaciones CAPACIDAD 600 VA / 300 W ENTRADA Voltaje 220/230/240 VAC Rango de voltaje 180~270 VAC Frecuencia 50 Hz SALIDA Regulación de voltaje +/-10% Tiempo de transferencia Tí pico de 2-6 ms Forma de Onda Onda Sinodal Simulada BATERÍA Tipo y número 12 V / 5 AH x 1 Tiempo de carga...
