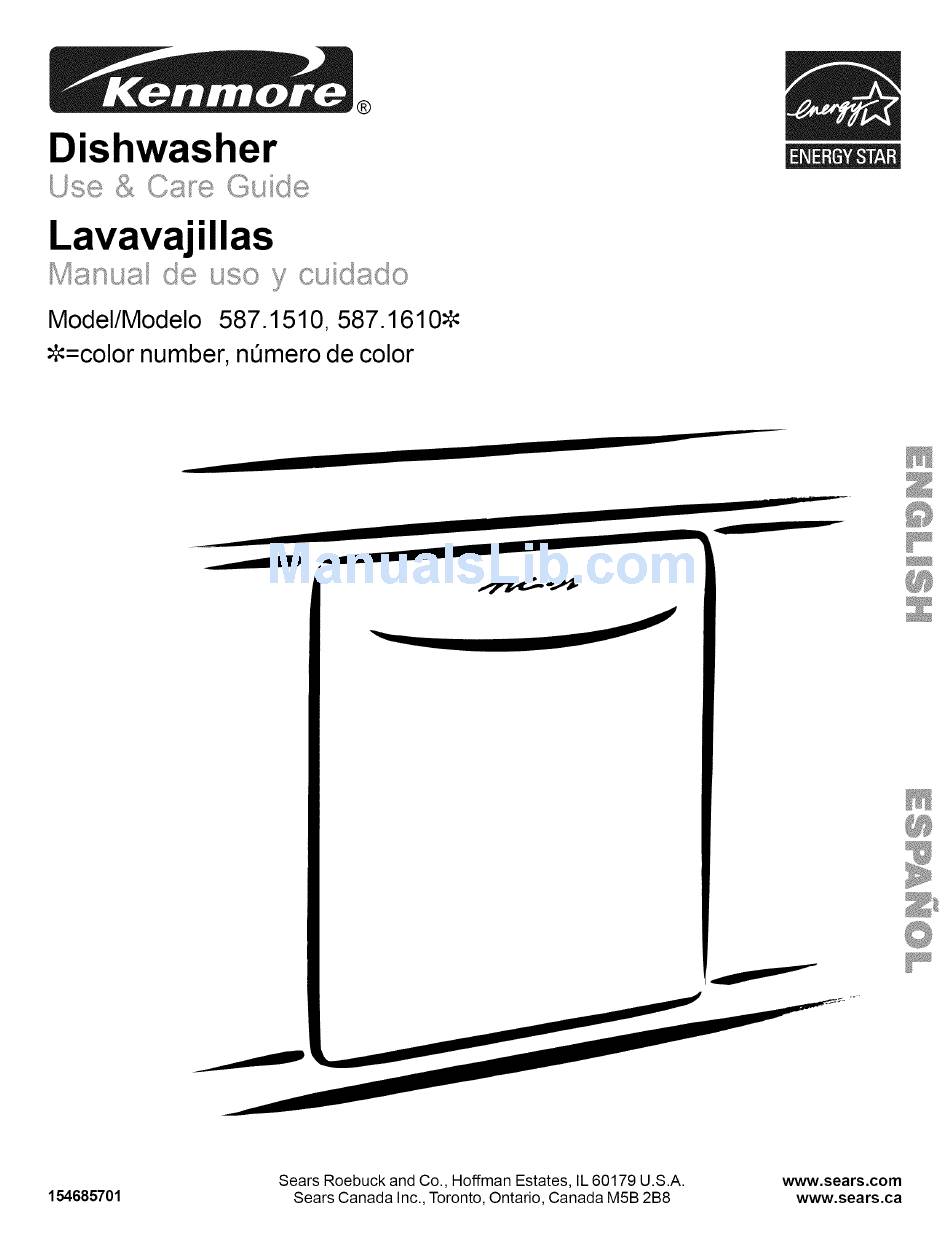

- Page 1 ® Dishwasher Lavavajillas _:: u d_do Model/Modelo 587.1510, 587.1610_ _=color number, nemero de color Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com 154685701 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca...
-
Page 2: Table Of Contents
Annual Preventive Maintenance Check at your request - no extra charge Fast help by phone-we call it Rapid Resolution - phone support from a Sears representative on all products. Think of us as a "talking owner's manual" Power surge protection against electrical... -
Page 3: Warranty
Sears shall not be liable for incidental or consequential damages. Some states and provinces do not allow the exclusion or limitation of incidental or consequential... - Page 4 Dishwasher Safety Your safety and the safety of others are very important. We have provided many important safety messages in the manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word "DANGER"...
-
Page 5: Before Using Your Dishwasher
Before Using Your Dishwasher GROUNDING INSTRUCTIONS • For a grounded, cord-connected dishwasher: The dishwasher must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. The dishwasher is equipped with a cord having an equipment-grounding conductor and a grounding... - Page 6 Dishwasher Features Top Rack Nozzle pages 11,12 Gasket Cup Shelves page 16 Serial Label (located on right side of tub) Bottom Rack Middle Spray Arm page 11 pages 11,12,17 Silverware Basket page13 Glass Trap Lower Spray Arm page 15 pages 12,13,17 Self-Cleaning Filter...
-
Page 7: Wash System
Operating Instructions (_cles Options ...._,,_ ... / Do '_ qw_r _t--_PRI_SI(#\W_.SH. QuIUGUA_D STANDARD _i_k s_nitm_ lm_t _Wash Rack P_ns_ lbmp (l*:a_ Saniiized Appearance may vary from your model. Wash System Getting Started Your Kenmore dishwasher filters 100% of the water Load dishwasher (See Preparing for optimum cleaning. - Page 8 Operating Instructions (continued) Wash Cycle Selections Note: Cycle times are approximate and will vary with options selected. Not all cycles available on all models. Cycle Chart Water Time* Washes/ Cycle Description To Select Cycle Rinses (approx.) (approx.) • Select HEAVY WASH. 1 3/4 hrs.
-
Page 9: Operating Instructions
Operating Instructions (continued) Sanitize Option Delay Start To sanitize your dishes and glassware, select the The DELAY START option allows you to automatically SANITIZE option. When selected, the light above the pad delay starting your dishwasher from 2-4 or 2-4-6 hours will come on and remain on until end of cycle. - Page 10 Preparing Loading Dishes Long-handled knives and utensils can be placed in top Dish Preparation rack. Scrape away large pieces of food, bones, pits, toothpicks, etc. The continuous filtered wash system will Be sure nothing protrudes through the bottom of the rack remove remaining food particles.
-
Page 11: Preparing And Loading Dishes
Preparing Loading Dishes (continued) 10 place setting 10 place setting 12 place setting Loading the Bottom Rack Features and appearance of racks and silverware basket may vary from your model The bottom rack is best for plates, saucers, bowls, and cookware. - Page 12 Preparing Loading Dishes (continued) Loading the Silverware Basket When covers are up, mix items in each section of the basket with some pointing up and some down to avoid nesting. Water spray cannot reach nested items. Cut Injury Load sharp items (knives, skewers, etc.) pointing down.
- Page 13 Dishwasher Dispenser & Detergents Filling the Detergent Dispenser How much Detergent to use The amount of detergent to use depends on the water The detergent dispenser has one main wash cup and hardness. Water hardness is measured in grains per one prewash cup.
-
Page 14: Dishwasher Dispenser And Detergents
Dishwasher Dispenser Factors Affecting Performance & Detergents (continued) Water Pressure Rinse Aid The hot water line to dishwasher must provide water Rinse aid greatly improves drying and reduces pressure between 20 and 120 psi. water spots and filming. Water "sheets" off dishes rather than forming water droplets that cling and leave Low water pressure may occur when laundry or showers spots. -
Page 15: Care And Cleaning
Care Cleaning Care of Drain Air Gap If a drain air gap was installed for your built-in dishwasher, check to make sure it is clean so the Burn Hazard dishwasher will drain properly. A drain air gap is usually Allow heating element to cool before mounted on countertop and can be inspected by cleaning the interior. -
Page 16: Solutions To Common
Solutions to Common Dishwashing Problems Before calling for service, review this list. It may Dishware Chipped save you both time and expense. This list includes • Load with care and do not overload. (See Preparing common experiences that are not the result of and Loading Dishes.) defective workmanship or material in your... - Page 17 Solutions to Common Dishwashing Problems (continued) Dishwasher Leaks Cycle Takes a Long Time • Use only fresh detergent designed for automatic • Is cycle in a water heating delay? dishwashers. Measure detergent carefully. Try a • Check incoming water temperature. It should be different brand.
- Page 18 Notes...
- Page 19 Piezas y mano de obra necesarias para contribuir Para obtener detalles completos al respecto, Ilame al 1-800-361- mantener el funcionamiento adecuado de los 6665 de Sears de Canad& productos utilizados en condiciones normales de uso, no Servicio de instalaci6n de Sears s61o en caso de defectos de los productos.
- Page 20 Ontario, Canada M5B 2B8 Esta garantia cubre _nicamente los defectos de material y mano de obra. Sears NO pagar_ Io En el espacio a continuaci6n, anote su nQmero de siguiente: modelo completo, el nQmero de serie y la fecha de 1.
- Page 21 Seguridad Lavavajillas Su seguridad y la seguridad de otros son muy importantes. Hemos incluido muchos mensajes de seguridad importantes en el manual y en su aparato domestico. Siempre lea y obedezca todos los mensajes de seguridad. Este es el simbolo de alerta de seguridad. Este simbolo le avisa de posibles peligros que pueden causar la muerte o lesionarlo a usted y a otros.
- Page 22 Antes de Usar su Lavavajillas INSTRUCCIONES PARA CONEXION A TIERRA • Para un lavavajillas conectado con cable y conectado a tierra: El lavavajillas debe estar conectado a tierra. En caso de mal funcionamiento o averia, la conexi6n a tierra reducira el riesgo de un choque el6ctrico al proporcionar un paso de menor resistencia a la corriente electrica.
- Page 23 Caracteristicas Lavavajillas Rejilla superior Bandejas para tazas Empaque de la tina Boquilla y rocio superior Etiqueta con el Brazo rociador nt_mero de serie intermedio (esta colocada al lado derecho de la tina) Rejilla inferior Brazo rociador Canasta de Cubiertos inferior Trampa para vidrio Protector...
- Page 24 Instrucciones Funcionamiento Cierre Options ('_CIeS _,,_ ..Slar_ "..Sanit _ze, l_eat _t--_FFI_S_(#\W_.SH o QUIETGUA_D STANDARD Wash lbmp San_lizea La apariencia del aparato puede variar del modelo que usted tiene. Sistema de Lavado Como comenzar Su lavavajillas Kenmore filtra el 100% del agua Cargue el lavavajillas (v6ase Preparaci6n y Carga de para una limpieza 6ptima.
- Page 25 Instrucciones Funcionamiento (continuaci6n) Tabla de Ciclos Lavados/ Ciclos Para Seleccionar el Ciclo Agua Tiempo* (aprox.) (aprox.) E_uagues 1 3/4 hrs Heavy Wash Seleccione HEAVY WASH 21avados 8,5 gal. Para ollas, sartenes, cacerolas y las otras OPTIONS 32,2 litros 5e_uagues deseadas. y vajillas con desperdicios adheridos, secos o de horneado.
- Page 26 Instrucciones Funcionamiento (continuaci6n) Comienzo Diferido 'DELAY HOURS' Opcion 'SANITIZE' Para higienizar sus vasos y platos, seleccione La opci6n 'DELAY HOURS' (Comienzo Diferido) le opci6n 'SANITIZE'. Cuando el ciclo es seleccionado, permite diferir automaticamente la puesta en la luz que se encuentra arriba del cojinete se marcha del lavavajillas desde 2-4 o 2-4-6 horas,...
- Page 27 Preparaci6n y Carga de la Vajilla Preparacion de la Vajilla Quite los pedazos grandes de comida, huesos, pepitas Algunos modelos tienen rejillas para tazas que se de frutas, palillos de dientes, etc. El sistema de lavado pueden doblar o bien tienen un soporte para tazas/ continuamente flltrado remover&...
- Page 28 Preparaci6n y Carga de la Vajilla (continuaci6n) ....:i_i ......'i_':, ...... ii ....il ......i// ....,;i ;_ ....10 puestos 10 puestos 12 puestos Como Cargar el Estante Inferior Las caracterfsticas y el aspecto de los estantes y la canasta de cubiertos pueden ser distintos a los de su modelo.
- Page 29 Preparaci6n y Carga de la Vajilla (continuaci6n) Como Cargar la Canasta de Cuando las cubiertas estan hacia arriba, mezcle los articulos de cada secci6n de la canasta, con unos apuntando hacia arriba y otros hacia abajo, para que no se peguen unos con otros. El rocio de agua no puede Cortaduras Ilegar a los articulos que estan pegados unos con otros.
- Page 30 Distribuidor y Detergentes del Lavavajillas Como Llenar el Distribuidor de Cuanto Detergente Usar La cantidad de detergente que debe usar depende de la Detergente dureza del agua. La dureza del agua se mide en granos El distribuidor de detergente tiene una taza cubierta y por gal6n.
- Page 31 Factores que Afectan Distribuidor el Rendimiento Detergentes Lavavajillas (continuaci6n) Agente de Enjuague Presion de Agua El agente de enjuague mejora grandemente La linea de agua caliente al lavavajillas debe suministrar secado y reduce la pelicula y las manchas de agua una presi6n de agua de entre 20 y 120 psi.
- Page 32 Cuidado y Limpieza Cuidado del Espacio de Aire de Drenaje Si se instal6 un espacio de aire de drenaje en su Peligro de quemaduras lavavajillas empotrado, inspecci6nelo para asegurar que Permita que el elemento calefactor est6 limpio, de manera que el lavavajillas drene se enfrie antes de limpiar el interior.
- Page 33 Soluciones a Problemas Comunes del Lavado de Vajillas Antes de Ilamar para solicitar servicio, revise esta • Use un detergente fresco. El detergente viejo es ineficaz. lista, ya que podria ahorrarle tiempo y dinero Esta lista incluye las experiencias comunes que no son •...
- Page 34 Soluciones a Problemas Comunes del Lavado Vajillas (continuaci6n) Aguafuerte El lavavajillas no funciona • Usar demasiado detergente en agua blanda o • Verifique para ver si el disyuntor se ha disparado o si ablandada causa esta pelicula que no puede un fusible esta quemado.
- Page 35 Soluciones a Problemas Comunes del Lavado Vajillas (continuaci6n) Manchas en el interior de la tina • Lavar grandes cantidades de articulos con comida que contiene tomate puede causar un aspecto rosado o anaranjado. Esto no afectara el rendimiento y se desvanecera gradualmente con el tiempo. Preenjuagar o usar el ciclo QUICK RINSE reducira la posibilidad de que la tina se manche.
- Page 36 Your Home For expe_t troubleshootng and home solutions advi_,:...
