Panoramica del software... . Installazione di un lucchetto ..Software fornito da Lenovo ..Collegamento di un cavo di sicurezza integrato . .
Page 4
Sostituzione dell'assieme ventole e dispersore Accesso al programma di utilità per la di calore ....configurazione di Intel RSTe..Sostituzione dell'assieme ventole posteriore .
Page 5
..normative ....Lenovo Solution Center ... Avviso sulla classificazione dell'esportazione . . .
PDF sul sito Web di supporto Lenovo all'indirizzo http://www.lenovo.com/support. Nel sito Web di supporto Lenovo è inoltre disponibile la Guida in materia di sicurezza e di garanzia ThinkStation e la presente Guida per l'utente ThinkStation in altre lingue.
Prevenzione dell'elettricità statica L'elettricità statica, sebbene inoffensiva per le persone, può danneggiare seriamente i componenti e le opzioni di un computer. Una gestione impropria delle parti sensibili alla staticità può provocare danni all'unità. Quando si estrae dall'imballaggio un'opzione o un CRU, non aprire l'involucro antistatico finché non espressamente richiesto dalle istruzioni per l'installazione.
• Non caricare la batteria o far funzionare il computer, l'adattatore di alimentazione o gli accessori nei pressi di materiali infiammabili o in ambienti con pericolo di esplosioni. • Gli slot di ventilazione, le ventole e i dissipatori di calore sono forniti con il prodotto per sicurezza, comfort e un funzionamento sicuro.
Qualsiasi parte recante tale etichetta presenta livelli pericolosi di energia, corrente o voltaggio. All'interno di tali componenti non vi sono parti riparabili dall'utente. Se si sospettano problemi relativi a uno di questi componenti, contattare il tecnico dell'assistenza. Pulizia e manutenzione Tenere puliti il computer e l'area di lavoro.

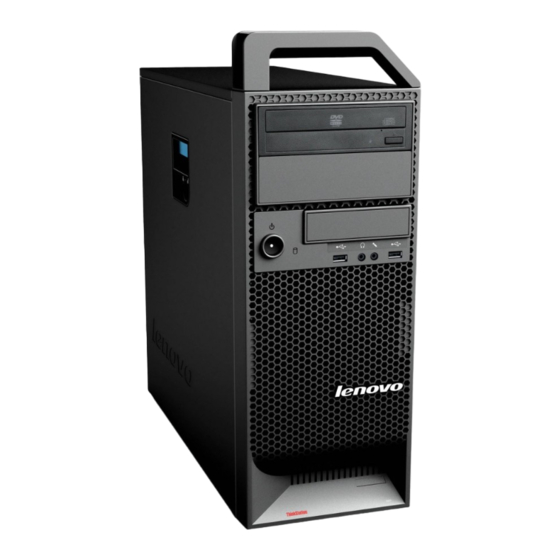

Capitolo 1. Panoramica sul prodotto Questo capitolo fornisce informazioni su funzioni, specifiche, programmi software forniti da Lenovo e posizioni di connettori, componenti, parti sulla scheda di sistema e unità interne del computer. Funzioni Questa sezione presenta le funzioni del computer. Le informazioni riguardano un'ampia varietà di modelli.
Page 14
Connettività • Controller Ethernet integrato da 100/1000 Mbps Funzioni di gestione sistema • Capacità di memorizzare i risultati della verifica hardware del POST (Power-On Self-Test) • DMI (Desktop Management Interface) Desktop Management Interface fornisce agli utenti un percorso comune per accedere a informazioni su tutti gli aspetti di un computer, incluso il tipo di processore, la data di installazione, le stampanti e altre periferiche collegate, le fonti di alimentazione e la cronologia delle operazioni di manutenzione.
Page 15
Funzioni I/O (input/output) • Una porta seriale a 9 pin • Uno o più connettori DVI (Digital Video Interface) o DisplayPort (varia a seconda del modello) • Un connettore Ethernet • Dieci connettori USB (Universal Serial Bus) 2.0 (due sul pannello anteriore e otto sul pannello posteriore) •...
I sistemi operativi elencati di seguito sono stati certificati o verificati per la compatibilità al momento della stampa della presente pubblicazione. Successivamente alla pubblicazione del manuale, è possibile che Lenovo abbia verificato la compatibilità di altri sistemi operativi con il computer. Questo elenco è soggetto a modifiche. Per determinare se è...
Panoramica del software Il computer è dotato di un sistema operativo preinstallato e di diverse applicazioni software fornite da Lenovo. Software fornito da Lenovo I seguenti programmi software vengono forniti da Lenovo per consentire all'utente di migliorare la produttività e di ridurre i costi associati alla manutenzione del computer. I programmi software forniti con il computer possono variare a seconda del modello di computer e al sistema operativo preinstallato.
è necessario installare manualmente il programma ThinkVantage Rescue and Recovery prima di abilitarne le funzioni. Per installare il programma ThinkVantage Rescue and Recovery, procedere nel modo seguente: 1. Fare clic su Start ➙ Tutti i programmi ➙ Lenovo ThinkVantage Tools, quindi fare doppio clic su Backup e ripristino migliorati.
Posizione di connettori, controlli e indicatori nella parte anteriore del computer Figura 1 “Posizioni di connettori, controlli e indicatori nella parte anteriore” a pagina 7 mostra la posizione dei connettori, dei controlli e degli indicatori nella parte anteriore del computer. Figura 1.
Posizione dei connettori sul retro del computer Figura 2 “Posizioni connettore posteriore” a pagina 8 mostra la posizione dei connettori presenti nel retro del computer. Alcuni connettori posti sulla parte posteriore del computer hanno dei colori codificati per semplificare il collegamento dei cavi. Figura 2.
Page 21
Connettore Descrizione Connettore Ethernet Utilizzato per collegare un cavo Ethernet per una rete LAN (local area network). Nota: per utilizzare il computer secondo i limiti FCC di classe B, utilizzare un cavo Ethernet di categoria 5. Connettore Microfono Utilizzato per collegare un microfono al computer quando si desidera registrare suoni o se si utilizzano dei software di riconoscimento vocale.
Posizione dei componenti Figura 3 “Posizione dei componenti” a pagina 10 mostra la posizione dei vari componenti del computer. Per rimuovere il coperchio del computer, consultare “Rimozione del coperchio del computer” a pagina 30. Figura 3. Posizione dei componenti Assieme ventole e dissipatore di calore Unità...
Identificazione dei componenti sulla scheda di sistema Figura 4 “Posizione dei componenti della scheda di sistema” a pagina 11 mostra le posizioni dei componenti sulla scheda di sistema. Figura 4. Posizione dei componenti della scheda di sistema Connettore adattatore PS/2 Cavallotto Clear CMOS (Complementary Metal Oxide Semiconductor)/Recovery Connettore della ventola del microprocessore...
Page 24
Connettore di alimentazione a 24 pin Slot scheda PCI Express x4 (x16 meccanica) Connettore della ventola anteriore Slot per scheda grafica PCI Express x16 Connettore USB interno Connettore ventola posteriore Connettori SATA 1 e 2 (connettori SATA 3.0) Connettore di alimentazione a 4 pin Connettori SATA 3 e 4 (connettori SATA 2.0) Batteria Connettori SATA/SAS per unità...
Individuazione delle unità interne Le unità interne sono dispositivi che il computer utilizza per leggere e memorizzare i dati. È possibile aggiungere unità per aumentare la capacità di memorizzazione del computer e per leggere altri tipi di supporti. Le unità interne sono installate in vani. In questo manuale, i vani sono detti vano 1, vano 2 e così via. Quando si installa o si sostituisce un'unità...
L'etichetta indicante il tipo di computer e il modello identifica il computer. Quando si contatta l'assistenza tecnica Lenovo, il tipo e il modello del computer consentono ai tecnici del supporto di identificare il computer e fornire un servizio più rapido.
Di seguito sono riportati alcuni consigli che consentiranno l'ottimizzazione dell'utilizzo del computer. La Guida per l'utente è disponibile in un'altra lingua? La guida per l'utente è disponibile in varie lingue nel sito Web del supporto Lenovo all'indirizzo: http://www.lenovo.com/ThinkStationUserGuides Dove si trovano i dischi di ripristino? Lenovo fornisce un programma che consente di creare i dischi di ripristino.
Utilizzo del pulsante blu ThinkVantage Alcune tastiere dispongono di un pulsante blu ThinkVantage che consente di aprire un centro informazioni e una guida integrata Lenovo. Se si utilizza il sistema operativo Microsoft Windows 7, premendo il pulsante blu ThinkVantage è possibile aprire il programma SimpleTap.
Impostazione del volume dal desktop Il controllo del volume da desktop è accessibile tramite l'icona del volume nella barra delle attività, posizionata nell'angolo in basso a destra del desktop Windows. Fare clic sull'icona del volume e spostare l'indicatore di scorrimento per il controllo del volume verso l'alto o il basso oppure fare clic sull'icona Disattiva per disattivare l'audio.
Se il computer è dotato di un'unità DVD registrabile, è possibile utilizzare tale unità per registrare CD o DVD. Per registrare un CD o un DVD, procedere nel modo seguente: 1. Fare clic su Start ➙ Tutti i programmi ➙ Corel DVD MovieFactory Lenovo Edition. 2. Seguire le istruzioni sullo schermo.
I seguenti argomenti forniscono informazioni sull'organizzazione dell'area di lavoro, sulla configurazione dell'apparecchiatura e sul confort. Lenovo si è impegnata a fornire alle persone disabili il massimo accesso alle informazioni e alla tecnologia. Di conseguenza, le seguenti informazioni forniscono modi semplici che consentono all'utente, dotato di limitazioni di ascolto, visione e mobilità...
Regolare il video in modo che la parte superiore dello schermo si trovi al livello degli occhi o leggermente al di sotto. Posizionare il monitor ad una distanza tale da non causare problemi alla vista, generalmente a 51-61 cm e in modo tale da non doversi girare per vedere correttamente. Inoltre, posizionare le altre apparecchiature utilizzate regolarmente come il telefono o il mouse in modo che siano facilmente raggiungibili.
Lenovo di inviare informazioni relative a eventuali aggiornamenti. Quando si registra il computer, le informazioni vengono immesse in un database, che consente a Lenovo di contattare l'utente nel caso di richiamata o di un problema serio. Alcune posizioni, inoltre, offrono ampi privilegi e servizi ad utenti registrati.
Page 34
Per informazioni sui cavi di alimentazione e i numeri parte, visitare il sito Web all'indirizzo: http://www.lenovo.com/powercordnotice Guida per l'utente ThinkStation...
Blocco del coperchio del computer Il blocco del coperchio del computer consente di impedire accessi non autorizzati alla parte interna del computer. Sul coperchio del computer è presente un lucchetto . Le chiavi sono disponibili sulla parte posteriore del computer. Per sicurezza, conservare le chiavi in un posto sicuro quando non si utilizzano. Figura 7.
Installazione di un lucchetto Il computer viene fornito con un lucchetto che, quando è installato, impedisce di rimuovere il coperchio. Figura 8. Installazione di un lucchetto Capitolo 4 Sicurezza...
Si tratta dello stesso tipo di blocco utilizzato con molti notebook. È possibile ordinare un cavo di sicurezza integrato direttamente da Lenovo ricercando Kensington sul sito: http://www.lenovo.com/support Figura 9. Cavo di sicurezza integrato Utilizzo delle password È...
Nel computer è preinstallato un programma antivirus che consente di proteggere il computer, rilevare ed eliminare eventuali virus. Lenovo fornisce una versione completa del software antivirus sul computer con un abbonamento gratuito di 30 giorni. Dopo 30 giorni, è necessario rinnovare la licenza per continuare a ricevere gli aggiornamenti del software antivirus.
“Informazioni importanti sulla sicurezza” a pagina v. Note: 1. Utilizzare solo le parti fornite da Lenovo. 2. In caso di installazione o sostituzione di un'opzione, utilizzare le istruzioni contenute in questa sezione insieme alle istruzioni fornite con l'opzione da installare.
Rimozione del coperchio del computer Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato e compreso le “Informazioni importanti sulla sicurezza” a pagina v. Questa sezione fornisce le istruzioni su come rimuovere il coperchio del computer. ATTENZIONE: Spegnere il computer e attendere da 3 a 5 minuti per lasciare raffreddare il computer prima di rimuovere il relativo coperchio.
Questa sezione fornisce le istruzioni su come rimuovere e reinserire la mascherina anteriore. Per rimuovere e reinserire la mascherina anteriore, procedere nel modo seguente: 1. Spegnere il computer e scollegare tutti i cavi di alimentazione dalle prese elettriche. 2. Rimuovere il coperchio del computer. Consultare la sezione “Rimozione del coperchio del computer” a pagina 30.
Page 44
Questa sezione fornisce istruzioni su come installare o sostituire una scheda PCI. Il computer dispone di uno slot per schede PCI standard, due slot per schede PCI Express x4 e due slot per schede grafiche PCI Express x16. Per installare o sostituire una scheda PCI, procedere nel modo seguente: 1.
Page 45
b. Se la scheda è mantenuta in posizione da un fermo di blocco, premere il fermo come riportato per sganciarlo. Afferrare la scheda ed estrarla delicatamente dallo slot. Figura 13. Rimozione di una scheda PCI 5. Rimuovere la nuova scheda PCI dall'involucro protettivo antistatico. Capitolo 5 Installazione o sostituzione dell'hardware...
6. Installare la nuova scheda nello slot appropriato sulla scheda di sistema. Consultare la sezione “Identificazione dei componenti sulla scheda di sistema” a pagina 11. Figura 14. Installazione di una scheda PCI 7. Ruotare il fermo della scheda fino alla posizione di chiusura per fissare la scheda PCI. Operazioni successive: •...
Page 47
• Utilizzare DDR3 RDIMM da 2 GB, 4 GB, 8 GB, 16 GB o 32 GB in ogni combinazione fino a un massimo di 256 GB. • Installare sempre DIMM secondo l'ordine numerico indicato nella sezione “Identificazione dei componenti sulla scheda di sistema” a pagina 11. Per installare o sostituire un modulo di memoria, procedere nel modo seguente: 1.
Page 48
• Se si sta sostituendo un modulo di memoria obsoleto, aprire i fermi di blocco ed estrarre tale modulo dallo slot. Figura 16. Rimozione di un modulo di memoria • Per installare un modulo di memoria, aprire i fermi di blocco dello slot di memoria in cui si desidera installare il modulo di memoria.
8. Posizionare il nuovo modulo di memoria sullo slot di memoria. Verificare che l'incavo sul modulo di memoria sia allineato correttamente allo slot della scheda madre. Inserire il modulo di memoria nello slot e spingere fino a chiudere i fermi di blocco. Figura 18.
Page 50
Per installare o sostituire un'unità ottica, procedere nel modo seguente: 1. Spegnere il computer e scollegare tutti i cavi di alimentazione dalle prese elettriche. 2. Rimuovere il coperchio del computer. Consultare la sezione “Rimozione del coperchio del computer” a pagina 30. 3.
Page 51
5. Installare il dispositivo di blocco dell'unità ottica sul lato della nuova unità ottica. Figura 21. Installazione del dispositivo di blocco dell'unità ottica 6. Far scorrere la nuova unità ottica nell'apposito vano dalla parte anteriore del computer fino a posizionarla correttamente.
7. Collegare i cavi di segnale e di alimentazione alla nuova unità ottica. Figura 23. Connessione dell'unità ottica 8. Reinstallare la mascherina anteriore. Consultare la sezione “Rimozione e reinserimento della mascherina anteriore” a pagina 30. Operazioni successive: • Per eseguire operazioni su un altro componente hardware, consultare la sezione appropriata. •...
Page 53
5. Premere delicatamente le due linguette della staffa dell'unità disco fisso l'una verso l'altra, quindi tirare la maniglia della staffa per rimuovere l'unità disco fisso dallo chassis. Figura 24. Rimozione di un'unità disco fisso 6. Flettere delicatamente i lati della staffa per rimuovere l'unità disco fisso dalla staffa. Capitolo 5 Installazione o sostituzione dell'hardware...
Page 54
7. Per installare una nuova unità disco fisso sulla staffa, flettere delicatamente la staffa e allineare i pin sulla staffa ai fori corrispondenti nell'unità disco fisso. Figura 25. Installazione dell'unità disco fisso nella staffa Nota: se si sta installando un'unità disco fisso da 2,5", sarà necessario installarla prima su una staffa di conversione da 2,5"...
Page 55
8. Far scorrere la nuova unità disco fisso con la staffa nel vano corrispondente finché non scatta in posizione. Figura 27. Installazione di un unità disco fisso 9. Collegare i cavi di segnale e alimentazione alla nuova unità disco fisso. Figura 28.
Nota: per installare una unità disco fisso SAS, è necessario collegare cavo di segnale e cavo di alimentazione all'adattatore SAS/SATA, quindi collegare l'adattatore all'unità disco fisso SAS. Figura 29. Connessione di un'unità disco fisso SAS Operazioni successive: • Per eseguire operazioni su un altro componente hardware, consultare la sezione appropriata. •...
Page 57
6. Se si sta sostituendo il modulo di abilitazione per unità disco fisso, premere le due linguette del supporto in plastica una verso l'altra e sollevare il modulo di abilitazione per unità disco fisso in modo da rimuoverlo dalla scheda di sistema. Figura 30.
7. Per installare un nuovo modulo di abilitazione per unità disco fisso, allineare il foro del modulo con il supporto in plastica della scheda di sistema, quindi posizionare il modulo sul connettore corrispondente della scheda di sistema. Spingere il modulo di abilitazione per unità disco fisso verso il basso finché non scatta in posizione.
Page 59
4. Individuare il lettore schede. Consultare la sezione “Posizione dei componenti” a pagina 10. 5. Scollegare il cavo del lettore schede dal connettore USB anteriore sulla scheda di sistema. Consultare la sezione “Identificazione dei componenti sulla scheda di sistema” a pagina 11. 6.
8. Far scorrere il nuovo lettore schede nel vano unità finché non scatta in posizione. Figura 34. Installazione del lettore schede 9. Ricollegare il cavo del lettore schede al connettore USB anteriore sulla scheda di sistema. Consultare la sezione “Identificazione dei componenti sulla scheda di sistema” a pagina 11. 10.
Page 61
La batteria normalmente non richiede alcuna ricarica o manutenzione per tutta la sua durata, tuttavia non dura per sempre. Se la batteria cessa di funzionare, la data, l'ora e le informazioni di configurazione (incluse le password) andranno perse. Quando si accedere il computer verrà visualizzato un messaggio di errore. Per informazioni su come sostituire e smaltire la batteria, fare riferimento alla sezione “Avviso sulla batteria al litio”...
Sostituzione dell'assieme di alimentazione Attenzione: Non aprire il computer né tentare qualsiasi riparazione prima di avere consultato e compreso le “Informazioni importanti sulla sicurezza” a pagina v. Questa sezione fornisce le istruzioni su come sostituire l'assieme di alimentazione. Sebbene non siano presenti parti mobili nel computer una volta scollegato il cavo di alimentazione, è importante osservare le seguenti avvertenze per la sicurezza e per la certificazione dei laboratori UL (Underwriters's Laboratories) corretta.
Page 63
5. Posizionare il computer su un lato e rimuovere le cinque viti che fissano l'assieme di alimentazione poste sulla parte posteriore dello chassis. Figura 37. Rimozione delle viti per l'assieme di alimentazione 6. Rilasciare il fermo dell'assieme di alimentazione . Far scorrere l'assieme di alimentazione verso la parte anteriore del computer e rimuoverlo dallo chassis sollevandolo.
9. Installare e serrare le cinque viti per fissare l'assieme di alimentazione. Nota: utilizzare solo viti fornite da Lenovo. 10. Ricollegare i cavi dell'assieme di alimentazione alla scheda di sistema e a ciascuna delle unità.
Page 65
6. Seguire tale sequenza per rimuovere le quattro viti che fissano l'assieme ventole e dissipatore di calore alla scheda di sistema: a. Rimuovere parzialmente la vite , quindi rimuovere completamente la vite , quindi rimuovere completamente la vite b. Rimuovere parzialmente la vite , quindi rimuovere completamente la vite , quindi rimuovere completamente la vite...
b. Avvitare parzialmente la vite , quindi avvitare completamente la vite , quindi avvitare completamente la vite 10. Collegare il cavo dell'assieme ventole e dissipatore di calore al connettore della ventola del microprocessore sulla scheda di sistema. Consultare la sezione “Identificazione dei componenti sulla scheda di sistema”...
Page 67
5. L'assieme ventole posteriore è collegato al telaio da quattro gommini. Rimuovere l'assieme ventole posteriore rompendo o tagliando i gommini ed estraendolo delicatamente dal telaio. Nota: il nuovo assieme di ventilazione disporrà di altri quattro gommini collegati. Figura 39. Rimozione dell'assieme di ventilazione posteriore 6.
7. Tirare le estremità dei gommini finché l'assieme ventole posteriore non si colloca perfettamente nella sua posizione. Figura 40. Installazione dell'assieme di ventilazione posteriore 8. Collegare il cavo dell'assieme ventole posteriore al connettore della ventola posteriore sulla scheda di sistema. Operazioni successive: •...
9. Per aggiornare la configurazione, consultare Capitolo 7 “Utilizzo del programma Setup Utility” a pagina Nota: in quasi tutto il mondo, Lenovo richiede la restituzione della CRU (Customer Replaceable Unit) difettosa. Le informazioni relative a tale procedura verranno fornite con la CRU o verranno inviate alcuni giorni dopo il suo arrivo.
Page 70
Reperimento dei driver di periferica È possibile ottenere i driver di periferica per sistemi operativi non preinstallati all'indirizzo http://www.lenovo.com/support. Le istruzioni di installazione si trovano nei file readme forniti insieme ai file dei driver di periferica. Guida per l'utente ThinkStation...
Rescue and Recovery prima di abilitarne le funzioni. Per installare il programma Rescue and Recovery, procedere nel modo seguente: a. Fare clic su Start ➙ Tutti i programmi ➙ Lenovo ThinkVantage Tools, quindi fare doppio clic su Backup e ripristino migliorati.
Per eseguire un'operazione di backup tramite il programma Rescue and Recovery sul sistema operativo Windows 7, procedere nel modo seguente: 1. Dal desktop di Windows, fare clic su Start ➙ Tutti i programmi ➙ Lenovo ThinkVantage Tools ➙ Backup e ripristino migliorati. Viene visualizzato il programma Rescue and Recovery.
Per eseguire un'operazione di ripristino tramite il programma Rescue and Recovery sul sistema operativo Windows 7, procedere nel modo seguente: 1. Dal desktop di Windows fare clic su Start ➙ Tutti i programmi ➙ Lenovo ThinkVantage Tools ➙ Backup e ripristino migliorati. Viene visualizzato il programma Rescue and Recovery.
Per creare un supporto di salvataggio sul sistema operativo Windows 7, procedere nel modo seguente: 1. Dal desktop di Windows, fare clic su Start ➙ Tutti i programmi ➙ Lenovo ThinkVantage Tools ➙ Backup e ripristino migliorati. Viene visualizzato il programma Rescue and Recovery.
È possibile reinstallare le applicazioni e i driver di periferica selezionati installati dal produttore. Reinstallazione delle applicazioni preinstallate Questa sezione fornisce istruzioni su come reinstallare applicazioni preinstallate. Per reinstallare le applicazioni preinstallate selezionate nel computer Lenovo, procedere nel modo seguente: 1. Accendere il computer. 2. Accedere alla directory C:\SWTOOLS.
• Per reinstallare i programmi maggiormente disponibili in commercio, consultare il sistema della guida di Microsoft Windows per ulteriori informazioni. • Per reinstallare i programmi di applicazione selezionati che sono preinstallati da Lenovo, eseguire le operazioni riportate di seguito: 1. Accendere il computer.
Per ulteriori informazioni relative alla reinstallazione dei driver di periferica forniti con il computer, vedere “Reinstallazione delle applicazioni e dei driver di periferica preinstallati” a pagina 63. Soluzione dei problemi di ripristino Se non è possibile accedere all'area di lavoro Rescue and Recovery oppure all'ambiente Windows, effettuare una delle seguenti operazioni: •...
Considerazioni sulle password una password può essere una combinazione di un numero massimo di 64 caratteri alfabetici e numerici. Per motivi di sicurezza, si consiglia di utilizzare una password complessa che non possa essere facilmente violata. Una password complessa deve rispettare le seguenti linee guida: •...
4. Seguire le istruzioni visualizzate sul lato destro dello schermo per impostare, modificare o eliminare una password. Nota: una password può essere una combinazione di un numero massimo di 64 caratteri alfabetici e numerici. Per ulteriori informazioni, consultare “Considerazioni sulle password” a pagina 68. Cancellazione di password perdute o dimenticate (cancellazione CMOS) Questa sezione fornisce istruzioni su come cancellare password perse o dimenticate, ad esempio una password utente.
Selezione di una periferica di avvio Se non è possibile avviare il computer come previsto da un'unità quale il disco o l'unità disco fisso, utilizzare una delle seguenti procedure per selezionare la periferica di avvio desiderata. Selezione di una periferica di avvio temporanea Utilizzare questa procedura per selezionare una periferica di avvio temporanea.
Tale funzione consente di impostare la riattivazione del computer ad un orario prestabilito. Per abilitare la funzione Riattiva tramite allarme, procedere nel seguente modo: 1. Avviare il programma Setup Utility. 2. Dal menu principale del programma Setup Utility, selezionare Power ➙ Automatic Power On, quindi premere Invio.
• Se si dispone di una unità disco fisso SAS, è necessario installare il modulo di abilitazione per unità disco fisso SAS (da una a cinque unità disco fisso). Per ulteriori informazioni sul modulo di abilitazione per unità disco fisso, fare riferimento alla sezione “Installazione o sostituzione di un modulo di abilitazione per unità...
Page 87
2. Premere i tasti freccia su e giù per selezionare Create RAID Volume dal menu principale, quindi premere Invio per visualizzare la finestra CREATE VOLUME MENU. 3. Vengono visualizzate le cinque opzioni riportate di seguito. Premere i tasti freccia Su e Giù per selezionare un'opzione.
RAID di base con l'adattatore LSI MegaRAID SAS. Per le funzioni avanzate di installazione e configurazione con questo adattatore, fare riferimento alla Guida per l'utente del software MegaRAID SAS disponibile all'indirizzo http://support.lenovo.com/en_US/guides-and-manuals/detail.page?DocID=UM007543. Questa sezione fornisce informazioni sui seguenti argomenti: •...
– Dimensione di striping supportata: da 8 KB a 1 MB – Migliori prestazioni e tolleranza d'errore – Il RAID livello 5 è supportato da alcuni modelli di schede LSI MegaRAID Assicurarsi che la scheda adattatore LSI MegaRAID SAS sia installata nel computer e che le unità disco fisso siano collegate alla scheda adattatore e non ai connettori della scheda di sistema.
5. Fare clic su Next. Viene visualizzata la finestra Span Definition. Selezionare il gruppo di unità disco fisso che si desidera aggiungere a uno span, quindi fare clic su Add to SPAN. Ripetere questo passaggio fino alla selezione di tutti i gruppi di unità disco fisso desiderati. 6.
Setup Utility avviando il computer con un disco di aggiornamento del programma di sistema oppure eseguendo un programma di aggiornamento speciale dal sistema operativo. Lenovo potrebbe apportare modifiche e miglioramenti al POST e al BIOS. Quando vengono rilasciati degli aggiornamenti, questi sono disponibili come file scaricabili dal sito Web Lenovo all'indirizzo http://www.lenovo.com.
Aggiornamento (flash) del BIOS dal sistema operativo Nota: Dal momento che Lenovo apporta costanti miglioramenti ai propri siti Web, il contenuto della pagina Web (incluso il contenuto a cui si fa riferimento nella seguente procedura) è soggetto a modifiche senza preavviso.
Web (incluso il contenuto a cui si fa riferimento nella seguente procedura) è soggetto a modifiche senza preavviso. Dal sito Web Lenovo è possibile scaricare e installare i driver di periferica aggiornati effettuando le seguenti operazioni: Attenzione: non scaricare i driver di periferica aggiornati dal sito Web Windows Update. I driver di periferica disponibili sul sito Web di Windows non sono stati verificati ed il relativo utilizzo può...
System Update scarica automaticamente e installa gli aggiornamenti senza intervento da parte dell'utente. Il programma System Update è preinstallato sulla maggior parte dei computer Lenovo ed è pronto per funzionare. L'unico prerequisito è una connessione Internet attiva. È possibile avviare il programma manualmente o utilizzare la funzione di pianificazione per abilitare la ricerca automatica degli aggiornamenti a intervalli specificati.
• Tenere sempre asciutti interruttori di alimentazione e altri controlli. L'umidità può danneggiare queste parti e provocare scosse elettriche. • Scollegare sempre un cavo di alimentazione afferrando la presa anziché il cavo. Pulizia del computer È importante pulire il computer periodicamente, per proteggere le superfici e verificare il funzionamento corretto.
Il registro può essere utile anche al personale di assistenza tecnica Lenovo per determinare se il problema è relativo a modifiche apportate all'hardware, al software o ad altre operazioni che potrebbero essere state effettuate.
Page 97
ed effettuare il ripristino dei dati. Vedere “Esecuzione di operazioni di ripristino e di backup” a pagina 60 per maggiori informazioni. 2. Rimuovere tutti i supporti (dischetti, CD, nastri e così via) dalle unità. 3. Spegnere l'elaboratore e tutte le periferiche collegate. L'unità disco fisso porta automaticamente la testina di lettura/scrittura in un'area non di dati, Questo impedisce di danneggiare l'unità...
Nota: Se non è possibile risolvere il problema, rivolgersi all'assistenza. Per un elenco dei numeri di telefono dell'assistenza, fare riferimento alla Guida in materia di sicurezza ThinkStation fornita con il computer o visitare il sito Web di supporto Lenovo all'indirizzo http://www.lenovo.com/support/phone. Sintomo...
Start ➙ Pannello di controllo ➙ Sistema e sicurezza ➙ Sistema ➙ Protezione sistema ➙ Ripristino configurazione di sistema. Se il problema persiste, continuare con il passaggio successivo. 6. Eseguire i programmi di diagnostica. Vedere “Lenovo Solution Center” a pagina 104 per maggiori informazioni.
1. Rimuovere la nuova opzione hardware o software. Se è necessario rimuovere il coperchio dell'elaboratore per rimuovere un'opzione hardware, consultare e seguire le informazioni sulla sicurezza elettrica, fornite con l'elaboratore in uso. Per sicurezza, non consentire il funzionamento del computer con il coperchio rimosso.
Page 102
• Verificare che i driver di periferica audio siano stati installati correttamente. Per ulteriori informazioni, consultare il sistema della guida di Microsoft Windows. Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza”...
• Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza” a pagina 105. Problemi relativi al CD Selezionare il sintomo riscontrato dal seguente elenco: •...
Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza” a pagina 105. problemi relativi all'DVD Selezionare il sintomo riscontrato dal seguente elenco: •...
• Verificare che la risoluzione video sia stata impostata ad un valore inferiore a 1152 x 864. Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza”...
Vedere “Utilizzo dell'area di lavoro Rescue and Recovery” a pagina 61 per maggiori informazioni. Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza”...
Page 107
BIOS. Consultare la sezione “Abilitazione o disabilitazione di una periferica” a pagina 69. Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza”...
è abilitata, la disabilitazione o la modifica delle impostazioni potrebbe risolvere il problema. Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza”...
L'immagine sfarfalla Sintomo: l'immagine sfarfalla. Azioni: • Il video potrebbe essere operativo in una modalità video della frequenza di aggiornamento bassa. Impostare il monitor sulla massima frequenza di aggiornamento non interlacciata supportata dal monitor e dal controller video del computer. Attenzione: L'utilizzo di una risoluzione o una frequenza di aggiornamento che non è...
Page 110
• “Se il computer è un modello Gigabit Ethernet, non è possibile connetterlo alla rete a 1000 Mbps. Viene connesso invece a 100 Mbps.” a pagina 99 Non è possibile connettere il computer alla rete Sintomo: non è possibile connettere il computer alla rete. Azioni: verificare quanto segue: •...
• Verificare che l'interruttore sia compatibile con 802.3ab (gigabit su rame). Problemi relativi alle opzioni Consultare tali informazioni per rilevare i problemi con le opzioni hardware Lenovo che non dispongono di informazioni per la risoluzione dei problemi. Selezionare il sintomo riscontrato dal seguente elenco: •...
• Verificare che l'opzione e qualsiasi driver di periferica richiesto siano stati installati correttamente. Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza”...
“Installazione o sostituzione di un modulo di memoria” a pagina 34. Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza”...
• Verificare che l'adattatore della porta seriale, se aggiunto, sia stato installato e posizionato correttamente. Se tali azioni non consentono di risolvere il problema, eseguire il programma di diagnostica Lenovo Solution Center. Se è necessaria assistenza tecnica, vedere Capitolo 12 “Richiesta di informazioni, supporto e assistenza”...
Se tali azioni non consentono di risolvere il problema, eseguire i programmi di diagnostica per verificare il connettore USB (per istruzioni, vedere “Lenovo Solution Center” a pagina 104). Se la periferica USB è stata fornita con i propri programmi di diagnostica, eseguire tali programmi di diagnostica sulla periferica USB. Se è...
Lenovo Solution Center Il programma Lenovo Solution Center consente di trovare soluzioni e risolvere così i problemi del computer. Combina le prove diagnostiche, la raccolta di informazioni sul sistema, lo stato di sicurezza e le informazioni di supporto, nonché i suggerimenti e i consigli per ottenere massime prestazioni del sistema.
Lenovo ThinkVantage Tools Il programma Lenovo ThinkVantage Tools guida l'utente ad un host di fonti di informazioni e fornisce un accesso semplice a vari strumenti per consentire lo svolgimento di operazioni in modo più semplice e sicuro.
• Trovare il provider del servizio più vicino alla propria area. Sito Web del supporto Lenovo Le informazioni di supporto tecnico sono disponibili sul sito Web del supporto Lenovo all'indirizzo: http://www.lenovo.com/support In questo sito Web sono disponibili le informazioni di supporto più recenti, quali: •...
Lenovo o il rivenditore apporterà modifiche (EC) (Engineering Change) selezionate da applicare all'hardware in uso. Questi servizi non sono coperti dalla garanzia: • La sostituzione o l'utilizzo di componenti non prodotti per o da Lenovo o componenti non coperti da garanzia Lenovo • Identificazione delle fonti del problema software •...
Il nome e la disponibilità del servizio potrebbero variare in base al paese. Per ulteriori informazioni su questi servizi, consultare il sito Web Lenovo all'indirizzo: http://www.lenovo.com Guida per l'utente ThinkStation...
Appendice B. Informazioni particolari È possibile che Lenovo non offra i prodotti, i servizi o le funzioni illustrate in questo documento in tutti i paesi. Consultare il rappresentante Lenovo locale per informazioni sui prodotti e sui servizi disponibili nel proprio paese.
Marchi I seguenti termini sono marchi della Lenovo negli Stati Uniti e/o in altri paesi: Lenovo Il logo Lenovo Rescue and Recovery ThinkStation ThinkVantage Microsoft, Windows e Windows Vista sono marchi del gruppo di società Microsoft. Intel e Intel Xeon sono marchi di Intel Corporation negli Stati Uniti e/o in altri paesi.
EAR E1 in cui vige l'embargo. Informazioni sulle emissioni elettromagnetiche Le seguenti informazioni si riferiscono ai tipi di macchine PC Lenovo 0567, 0568, 0569 e 0606. Dichiarazione di conformità FCC (Federal Communications Commission) Quest'apparecchiatura è stata sottoposta a verifiche e trovata conforme con le limitazioni dei dispositivi digitali di classe B, secondo l'articolo 15 delle norme FCC.
Page 126
Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse B.
Page 127
Dichiarazione di conformità per il Giappone per i prodotti che si collegano a reti elettriche con corrente inferiore o uguale a 20 A per fase Informazioni sull'assistenza del prodotto Lenovo per Taiwan Dichiarazione di conformità di tastiera e mouse per Taiwan...
Lenovo consiglia ai proprietari di apparecchiatura IT di riciclarle in modo responsabile e adeguato quando non sono più utilizzabili. Lenovo offre una varietà di programmi e servizi per assistere i proprietari delle apparecchiature nel riciclaggio dei prodotti IT. Per informazioni sul riciclaggio di prodotti Lenovo, visitare il sito: http://www.lenovo.com/recycling...
Smaltimento di batterie al litio in disuso dai computer Lenovo Sulla scheda di sistema del computer Lenovo in uso è installata una batteria al litio della grandezza di una moneta, che fornisce alimentazione al clock di sistema mentre il computer è spento o scollegato dalla fonte di alimentazione principale.
Per una raccolta e un trattamento appropriati, andare all'indirizzo: http://www.lenovo.com/lenovo/environment Appendice D. Informazioni su WEEE e sul riciclaggio...
Page 134
Lenovo ThinkVantage Tools informazioni Lenovo Welcome 5, 105 servizio lettore schede, sostituzione rimozione del coperchio del computer ripristino blocco di avvio da un errore di aggiornamento POST/BIOS operazioni, backup e manipolazione di periferiche sensibili all'elettricità statica problemi, risoluzione marchi software...
