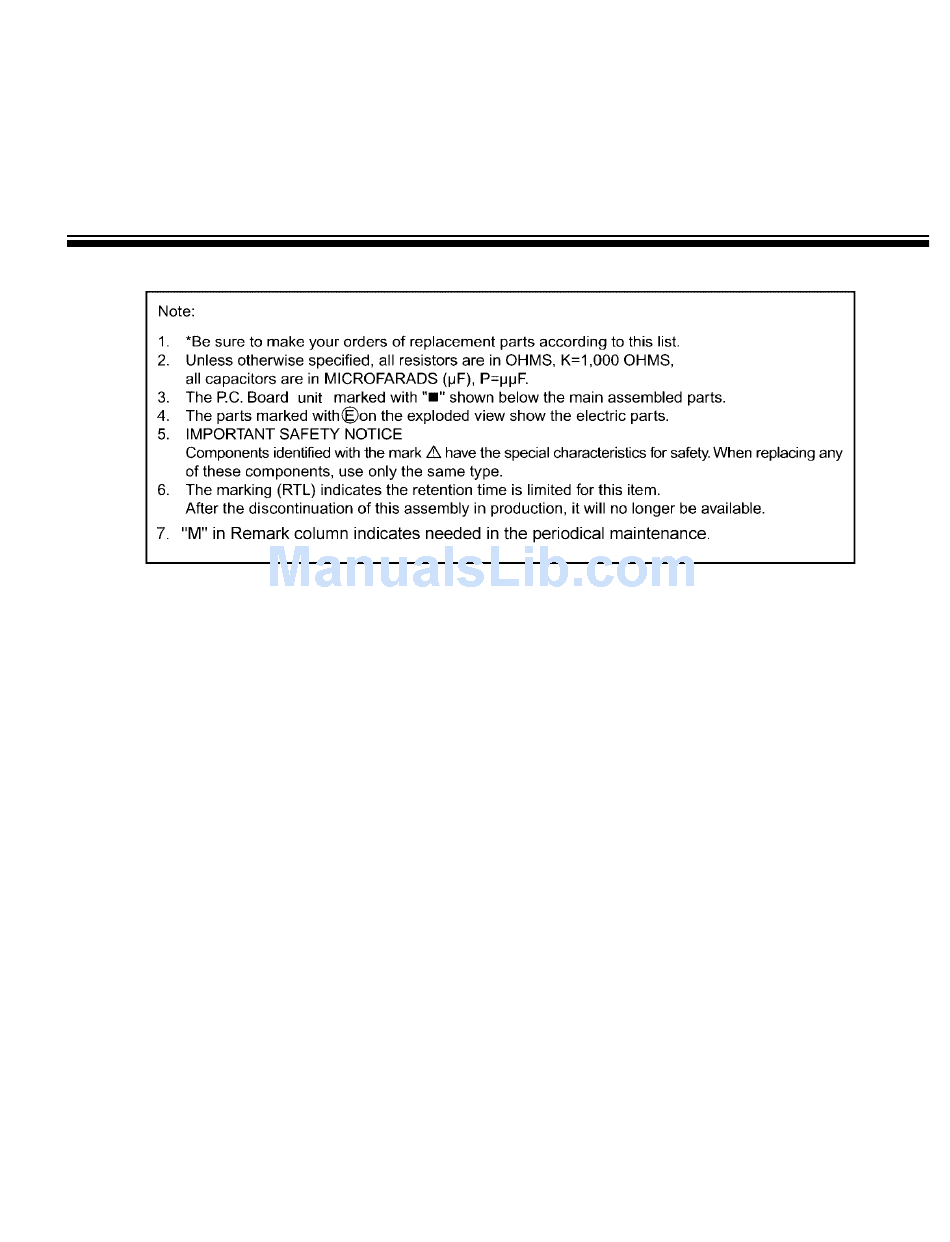

Panasonic Broadcast Mechanical Parts List AJ-SD965P/AJ-SD965E/D965MC/SD945E/YAC965E MODEL: CONTENTS MECHANICAL CHASSIS ASSEMBLY (1) ...MPL-1 MECHANICAL CHASSIS ASSEMBLY (2) ...MPL-3 SUB CHASSIS ASSEMBLY ...MPL-5 FRONT LOADING ASSEMBLY ...MPL-7 CASING ASSEMBLY ...MPL-9 FRONT PARTS ASSEMBLY...MPL-11 REAR PANEL ASSEMBLY ...MPL-13 CHASSIS FRAME ASSEMBLY...MPL-15 PACKING PARTS ASSEMBLY ...MPL-17...
Page 2
MECHANICAL CHASSIS ASSEMBLY (1) 1-16 1-15 1-17 1-14 1-13 1-11 1-12 1-10 1-4A 42-1 86 31 MPL-1 Components identified with the mark have the special characteristics for safety. When replacing any of these components, use only the same type. 30-1 30-2 30-3 30-4...
Page 3
MECHANICAL CHASSIS ASSEMBLY (1) Ref.No. Part No. Part Name & DescriptionPcs VXA7038 MOTOR BRACKET ASS'Y VEM0726 MOTOR ASS'Y EYHS77Y7 DEW SENSOR ASS'Y VEK8982 FG SENSOR VXA6656 CLEANER SOLENOID ASS'Y 1-4A VSJ0226 CLEANER SOLENOID VMM0441 CLEANER ROD VMB3454 CLEANER SPRING VES0925 MODE SW ASS'Y VDG1426 WORM WHEEL...
MECHANICAL CHASSIS ASSEMBLY (2) Ref.No. Part No. Part Name & DescriptionPcs VXL3007 PINCH DRIVE ARM VXL3010 CONNECTION ARM VXL3043 MAIN CAM ARM VXA6649 T ROD SECTOR GEAR VXL3238 IDLER ARM ASS'Y VMB3445 TENSION LEG SECTOR GEAR VMB3453 EM ROD SPRING VMA0E80 MAIN ROD VMX1061...
Page 7
SUB CHASSIS ASSEMBLY Ref.No. Part No. Part Name & DescriptionPcs VMB3725 BACK CHARGE SPRING VMA0P68 REEL DRIVE MOTOR HOLDER VEM0777 REEL DRIVE MOTOR ASS'Y VXA7557 SUPPORT ANGLE R ASS'Y VXA7556 SUPPORT ANGLE L ASS'Y VXL3167 M RID OPENER ASS'Y VXA7533 RID OPENER BASE R 1 ASS'Y VML3742 RELEASE LEVER...
Page 11
XSB4+8FC SCREW XSB3+4FJ SCREW XSB3+8FZ SCREW XTV3+6F SCREW 57 XYN3+C6 SCREW Remarks Ref.No. Part No. Part Name & DescriptionPcs 1 FOR AJ-SD965P/E/SD945E 1 FOR AJ-D965MC 1 FOR AJ-SD965P/E/SD945E 1 FOR AJ-D965MC 1 FOR AJ-SD965P/E/SD945E 1 FOR AJ-D965MC MPL-10 Remarks...
Page 13
Part No. Part Name & DescriptionPcs 1 FOR AJ-SD965P/E/D965MC 1 FOR AJ-SD945E 1 FOR AJ-SD965P/E/D965MC 1 FOR AJ-SD965P/E/D965MC 1 FOR AJ-SD965P/E 1 FOR AJ-D965MC 1 FOR AJ-SD945E 1 FOR AJ-SD965P/E/D965MC 1 FOR AJ-SD945E 1 FOR AJ-SD965P/E/D965MC 1 FOR AJ-SD945E 1 FOR AJ-SD965P/E/D965MC...
REAR PANEL ASSEMBLY 12-3 Components identified with the mark When replacing any of these components, use only the same type. 12-2 MPL-13 have the special characteristics for safety. 12-4 12-1...
Page 15
REAR PANEL ASSEMBLY Ref.No. Part No. Part Name & DescriptionPcs 1 VJH1248 JACK PANEL VMP8361 OPTION PANEL VMP8345 XLR HOLDER ANGLE VMP7304 BLANK PANEL VRF0190 FAN MOTOR VJS3462 CONNECTOR (FEMALE) VEE9651 CABLE (BLACK) VEE9653 CABLE VEE9655 CABLE (ORANGE) VEE9652 CABLE (RED) VEE9654 CABLE (YELLOW)
PACKING PARTS ASSEMBLY (E only) (MC only) (E only) (P, E only) (MC only) (MC only) (MC only) MPL-17 Components identified with the mark have the special characteristics for safety. When replacing any of these components, use only the same type. (MC only) (MC only) (MC only)
Page 19
VPN1791 CORNER PAD Remarks Ref.No. Part No. Part Name & DescriptionPcs 1 K2CG3CH00001 FOR AJ-SD965P 1 FOR AJ-SD965E/SD945E 1 FOR AJ-D965MC 1 FOR AJ-SD965E 1 (CD-ROM)FOR AJ-SD965E/SD945 1 FOR AJ-SD965P 1 FOR AJ-SD965E 1 FOR AJ-D965MC 1 FOR AJ-SD945E 2 FOR AJ-SD965P...
Page 20
PACKING PARTS ASSEMBLY (AJ-YAC965E) Components identified with the mark have the special characteristics for safety. When replacing any of these components, use only the same type. MPL-19...
Page 21
PACKING PARTS ASSEMBLY Ref.No. Part No. Part Name & DescriptionPcs 1 VQT0P17 OPERATING INSTRUCTIONS VPF0359 PROTECT BAG VPF0678 AIR CAP VPG6296 PACKING CASE VQL9822 PACKING LABEL VPF0679 POLYETHYLENE BAG VJS3462 SDI TERMINAL VMP8363 OPTION PANEL VEE9651 BNC CABLE (BLACK) VEE9655 BNC CABLE (ORANGE) VEE9654...
