D-Link
DIS-100G-5W

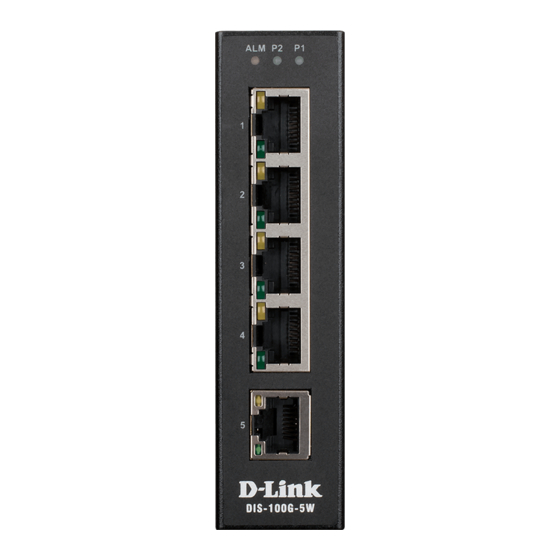

Industrial Unmanaged Switch with 5 10/100/1000Base-T Ports
Промышленный неуправляемый коммутатор с 5 портами 10/100/1000Base-T,
функцией энергосбережения и поддержкой QoS
Quick Installation Guide
Краткое руководство по установке

Advertisement

Table of Contents
loading

Summary of Contents for D-Link DIS-100G-5W

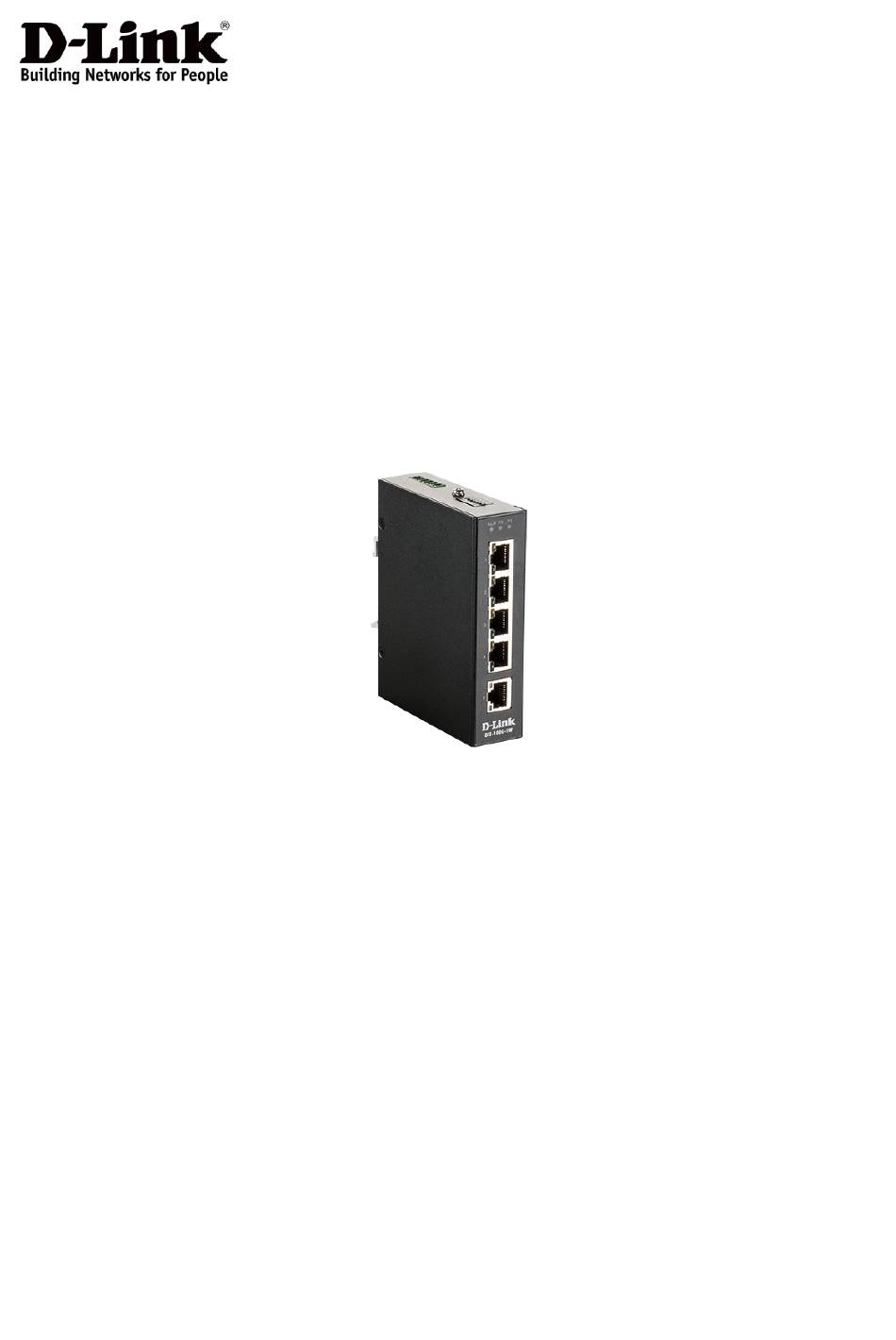

  • Page 1 D-Link DIS-100G-5W Industrial Unmanaged Switch with 5 10/100/1000Base-T Ports Промышленный неуправляемый коммутатор с 5 портами 10/100/1000Base-T, функцией энергосбережения и поддержкой QoS Quick Installation Guide Краткое руководство по установке...
  • Page 2: Package Contents

    Information in this document is subject to change without notice. © 2018 D-Link Corporation. All rights reserved. Package Contents Open the shipping carton of the switch and carefully unpack its contents. The carton should contain the following items:  DIS-100G-5W switch ...
  • Page 3: Hardware Installation

    DIP-switches Pin № State Description Pin 1 To enable the power alarm. To disable the power alarm. Pin 2 To enable broadcast storm rate limit. To disable broadcast storm rate limit. Pin 3-6 Not used. Not used. Table 3 Hardware Installation DIN-Rail Mounting Mounting steps: 1.
  • Page 4: Grounding The Switch

    Figure 3 — The switch with the attached wall mounting brackets Grounding the Switch Use the following instructions to ground the switch. Please complete these steps before powering on the switch. 1. Remove the grounding screw from the switch and place the grounding cable lug ring on top of the grounding screw opening.
  • Page 5: Alarm Relay Connecting

    positive and negative wires (AWG 14-26) into V+ and V- contact on the terminal block and tighten the wire-clamp screws to prevent the wires from being loosened. Alarm Relay Connecting The alarm relay output contacts are in the middle of the DC terminal block connector shown as the figure below.
  • Page 6 Информация в данном документе может быть изменена без предварительного уведомления. © 2018 D-Link Corporation. Все права защищены. Правила и условия безопасной эксплуатации Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь, что устройство и кабели не имеют механических повреждений. Устройство должно быть использовано только по назначению, в...
  • Page 7: Комплект Поставки

    Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо отсутствует или есть повреждения, обратитесь к Вашему поставщику.  Коммутатор DIS-100G-5W  Клеммный блок  Комплект для монтажа на стену...
  • Page 8: Установка Коммутатора

    DIP-переключатели Номер Положение Описание переключателя Оповещение о сбое питания включено. Оповещение о сбое питания выключено. Защита от широковещательного шторма включена. Защита от широковещательного шторма выключена. Не используются. Не используются. Таблица 3 Установка коммутатора Установка на DIN-рейку Следующие инструкции описывают процесс установки коммутатора на DIN-рейку. 1.
  • Page 9 Рисунок 2 — Крепление кронштейнов к коммутатору Рисунок 3 — Коммутатор с прикрепленными кронштейнами для монтажа на стену Для крепления коммутатора к стене используйте входящие в комплект поставки винты M4. Заземление коммутатора Данный раздел содержит информацию о способе заземления коммутатора. Данную процедуру...
  • Page 10: Подключение Источника Питания

    Рисунок 4 — Винт заземления на коммутаторе Подключение источника питания Коммутатор оснащен клеммным блоком для подключения до двух независимых источников питания 12-58 В DC (не входят в комплект поставки). Подключите провода от источника питания к контактам +/- на клеммном блоке, соблюдая полярность.
  • Page 11: Технические Характеристики

    Технические характеристики Аппаратное обеспечение Интерфейсы 5 портов 10/100/1000Base-T Релейный выход 1 А / 24 В DC для оповещения о сбое питания Индикаторы P1/P2 Link/Activity/Speed (на порт) DIP-переключатели Оповещение о сбое питания Защита от широковещательного шторма Разъем питания DC: клеммный блок для подключения до двух независимых источников...
  • Page 12 Условия эксплуатации Питание 12-58 В DC (с возможностью подключения до двух источников питания (не входят в комплект поставки)) Макс. потребляемая 3,18 Вт мощность Тепловыделение 10,85 БТЕ/час MTBF Более 25 лет Система вентиляции Пассивная Температура Рабочая: от -40 до 75 °C Хранения: от...
  • Page 13: Техническая Поддержка

    Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме...
