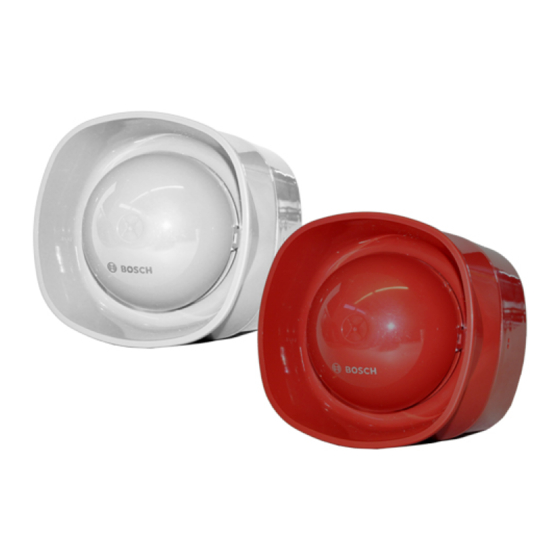

- Page 1 Voice Sounder Indoor FNM-420V-A-WH/RD Installation Guide deutsch polski english portuguese español türkçe français italiano nederlands...
- Page 3 Voice Sounder Indoor deutsch Inhaltsverzeichnis english Table of contents español Tabla de contenidos Table des matières français Sommario italiano Inhoudsopgave nederlands Spis treści polski Índice portuguese İçindekiler türkçe Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
- Page 4 All | Graphics Voice Sounder Indoor Graphics FNM-420V-A-WH FNM-420V-A-RD 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
- Page 5 0786 - CPD - 21249 EN 54-3:2001/A1:2002/A2:2006; EN 54-17:2005 Akustischer Signalgeber | Alarm Devices Sounder Typ A: für Anwendungen in Gebäuden | Type A: for indoor use FNM-420V-A-WH | FNM-420V-A-RD Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
- Page 6 Eine gleichzeitige Verbindung mit einer LSN-Ringleitung und ei- nem USB-Anschluss kann zu Schäden an Gerät, Zentrale und Computer führen. Bevor Sie das Gerät mit einem USB-Ans- chluss verbinden, trennen Sie es von der LSN-Ringleitung. 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
-
Page 7: Montage
Signalgeber mit maximaler Lautstärke betrieben werden. Lautstärkemessergebnisse der zertifizierten Töne sind im Doku- ment Bulletin_Sound_Pressure_Level_EN54-3.pdf (F.01U. 283.373) aufgeführt. Das Dokument kann beim Hersteller ange- fordert werden. Montage Siehe Graphics, Seite 4. Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478... - Page 8 Systemanforderungen: Windows 7. Die Anleitung zur FNM-420V Konfigurationssoftware, die eine ausführliche Beschreibung der Software und der Programmierung der Signalgeber enthält, steht ebenfalls unter www.boschsecurity.com zum Download zur Verfügung. 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
-
Page 9: Technische Daten
Zulässige Lagertemperatur Relative Luftfeuchtigkeit Max. 95 %, nicht kondensierend Schutzart nach EN 60529 IP42 Max. Schalldruckpegel in 95,4 dB(A) 1 m Entfernung Frequenzbereich 440 Hz bis 2,90 kHz Schnittstelle USB, mini-B Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478... - Page 10 Concurrent connection with the LSN loop and an USB port may cause damage to the device, panel and computer. Disconnect the device from the LSN loop before the device is connected through an USB port. 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
-
Page 11: Installation
Drill the required holes (2) on the rear side of the housing and feed the cable into the housing. Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478... -
Page 12: Technical Data
Operating voltage 15 - 33 V DC Current consumption – Standby < 2.3 mA – Alarm ≤ 15 mA Max. power consumption 0.495 W Connections 0.6 mm to 2.5 mm 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH... - Page 13 Max. 95%, non-condensated Protection category IP42 according to EN 60529 Max. sound pressure level at 95.4 dB(A) a distance of 1 m Frequency range 440 Hz to 2.90 kHz Interface USB, mini-B Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
- Page 14 Las conexiones simultáneas con un lazo LSN y un puerto USB pueden causar daños en el dispositivo, la central y el ordena- dor. Desconecte el dispositivo del lazo LSN antes de conectarlo a un puerto USB. 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
-
Page 15: Instalación
(1). Para esto, presione con la punta de la herramienta sobre los orificios de la carcasa. Taladre los orificios necesarios (2) en la parte posterior de la carcasa y pase los cables a través de ella. Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478... -
Page 16: Datos Técnicos
FNM-420V-A-RD / FNM-420V-A-WH Tensión en funcionamiento 15 - 33V de CC Consumo de corriente – En reposo < 2,3 mA – Alarma ≤ 15 mA Consumo de energía máx. 0,495 W 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH... - Page 17 Categoría de protección IP42 conforme a EN 60529 Nivel de presión acústica 95,4 dB(A) máxima a una distancia de Rango de frecuencia De 440 Hz a 2,90 kHz Módulo USB, mini-B Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
- Page 18 La connexion simultanée à la boucle LSN et au port USB peut conduire à l'endommagement de l'appareil, de la centrale ou de l'ordinateur. Déconnectez l'appareil de la boucle LSN avant de le connecter à un port USB. 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
- Page 19 Installation Voir Graphics, Page 4. Ouvrez la sirène intérieure à l'aide de l'outil fourni (1). Appuyez la pointe de l'outil dans les ouvertures prévues à cet effet sur le boîtier. Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
-
Page 20: Caractéristiques Techniques
Caractéristiques techniques FNM-420V-A-RD / FNM-420V-A-WH Tension de fonctionnement 15- 33 V DC Consommation – Veille < 2,3 mA – Alarme ≤ 15 mA Consommation maximale 0,495 W 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH... - Page 21 à la norme EN 60529 Niveau de pression 95,4 dB(A) acoustique max. à une distance de 1 m Bande de fréquences 440 Hz à 2,90 kHz Interface USB, mini-B Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
- Page 22 La connessione contemporanea di un loop LSN e di una porta USB potrebbe causare danni al dispositivo, alla centrale ed al computer. Disconnettere il dispositivo dal loop LSN prima di connettere la porta USB. 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
-
Page 23: Installazione
283.373), che può essere richiesto direttamente al produttore. Installazione Vedere Graphics, Pagina 4. Per aprire la sirena, utilizzare lo strumento in dotazione (1). Con la punta dello strumento premere sulle apposite aperture situate sull'alloggiamento. Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478... -
Page 24: Dati Tecnici
FNM-420V contenente informazioni dettagliate sul software e sulla programmazione delle sirene. Dati tecnici FNM-420V-A-RD/ FNM-420V-A-WH Tensione di esercizio 15 - 33VDC Consumo di corrente – Standby < 2,3 mA 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH... - Page 25 Grado di protezione in IP42 conformità a EN 60529 Livello massimo di pressione 95,4 dB(A) sonora ad una distanza di Gamma frequenze Da 440 Hz a 2,90 kHz Interfaccia USB, mini-B Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
- Page 26 Gelijktijdige aansluiting op de LSN-lus en een USB-poort kan lei- den tot schade aan het apparaat, de centrale en de computer. Koppel het apparaat los van de LSN-lus voordat het apparaat worden aangesloten via een USB-poort. 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
- Page 27 (1). Druk de punten van het gereedschap in de daarvoor bestemde openingen op de behuizing. Boor de benodigde gaten (2) aan de achterzijde van de behuizing en voer de kabel in de behuizing. Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
-
Page 28: Technische Specificaties
Technische specificaties FNM-420V-A-RD / FNM-420V-A-WH Bedrijfsspanning 15 - 33VDC Stroomverbruik – Stand-by < 2,3 mA – Alarm ≤ 15 mA Max. stroomverbruik 0,495 W 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH... - Page 29 Relatieve vochtigheid Max. 95%, niet-gecondenseerd Beschermingsklasse IP42 conform EN 60529 Max. geluidsdrukniveau op 95,4 dB(A) een afstand van 1 m Frequentiebereik 440 Hz tot 2,90 kHz Interface USB, mini-B Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
- Page 30 Jednoczesne połączenie z pętlą LSN i za pośrednictwem portu USB może spowodować uszkodzenie urządzenia, centrali i kom- putera. Przed nawiązaniem połączenia za pośrednictwem portu USB należy odłączyć urządzenie od pętli LSN. 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
- Page 31 Instalacja Patrz Graphics, Strona 4. Otworzyć obudowę sygnalizatora akustycznego do zastosowań wewnętrznych za pomocą dostarczonego narzędzia (1). Wcisnąć ostro zakończony koniec narzędzia w przeznaczone do tego otwory w obudowie. Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
-
Page 32: Parametry Techniczne
Instrukcja konfiguracji oprogramowania FNM-420V, zawierająca opis programu i szczegółowe procedury programowania sygnalizatorów akustycznych, także jest dostępna do pobrania pod adresem www.boschsecurity.com. Parametry techniczne FNM-420V-A-RD / FNM-420V-A-WH Napięcie pracy 15 – 33V DC Pobór prądu 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH... - Page 33 Maks. 95%, bez kondensacji Stopień ochrony zgodnie z IP42 normą EN 60529 Maksymalny poziom 95,4 dB(A) ciśnienia akustycznego w odległości 1 m Zakres częstotliwości 440 Hz – 2,90 kHz Interfejs USB, mini-B Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
- Page 34 Nota! As baterias não podem ser eliminadas juntamente com o lixo doméstico. Deposite as baterias utilizadas num ponto de recol- ha local. Para mais informações, consulte a página www.bosch- security.com.pt Nota! O produto apenas deve ser utilizado para montagem na parede.
- Page 35 Instalação Ver Graphics, Página 4. Abra a Sirene (aplicação no interior) utilizando a ferramenta fornecida (1). Introduza a ponta da ferramenta nas aberturas existentes para o efeito na caixa. Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
-
Page 36: Dados Técnicos
FNM-420V e a descrição detalhada do software e da programação também se encontra disponível para download em www.boschsecurity.com.pt. Dados técnicos FNM-420V-A-RD/ FNM-420V-A-WH Tensão de serviço 15 - 33Vdc Consumo de corrente 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH... - Page 37 EN 60529 Nível de pressão sonora 95,4 dB(A) máx. a uma distância de 1 m Amplitude de frequência 440 Hz a 2,90 kHz Interface USB, mini-B Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
- Page 38 Ürün yalnızca duvara montaj için kullanılır. Uyarı! LSN loop'u ve USB portuyla eş zamanlı bağlantı cihazda, pan- elde ve bilgisayarda hasara neden olabilir. Cihazı bir USB portu üzerinden bağlamadan önce cihazın LSN loop'uyla bağlantısını kesin. 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH...
- Page 39 Muhafazanın arkasında gerekli delikleri (2) açın ve kabloları muhafazadan geçirin. Düz ve kuru bir yüzeyde, önceden delinmiş delikler ve/veya sonda delikleriyle (3) en az iki vida kullanarak muhafazanın arka kısmını takın. Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
-
Page 40: Teknik Veriler
≤ 15 mA Maks. güç tüketimi 0,495 W Bağlantılar 0,6 mm - 2,5 mm Boyutlar (Y x G x D) 105 x 105 x 95 mm Muhafaza malzemesi Plastik, ABS 03/2013 | 3.0 | F.01U.273.478 Installation Guide Bosch Sicherheitssysteme GmbH... - Page 41 Bağıl nem Maks. %95, yoğunlaşmasız EN 60529 ile uyumlu koruma IP42 sınıfı 1 m mesafede maksimum 95,4 dB(A) ses basıncı seviyesi Frekans aralığı 440 Hz - 2,90 kHz Arayüz USB, mini-B Bosch Sicherheitssysteme GmbH Installation Guide 03/2013 | 3.0 | F.01U.273.478...
