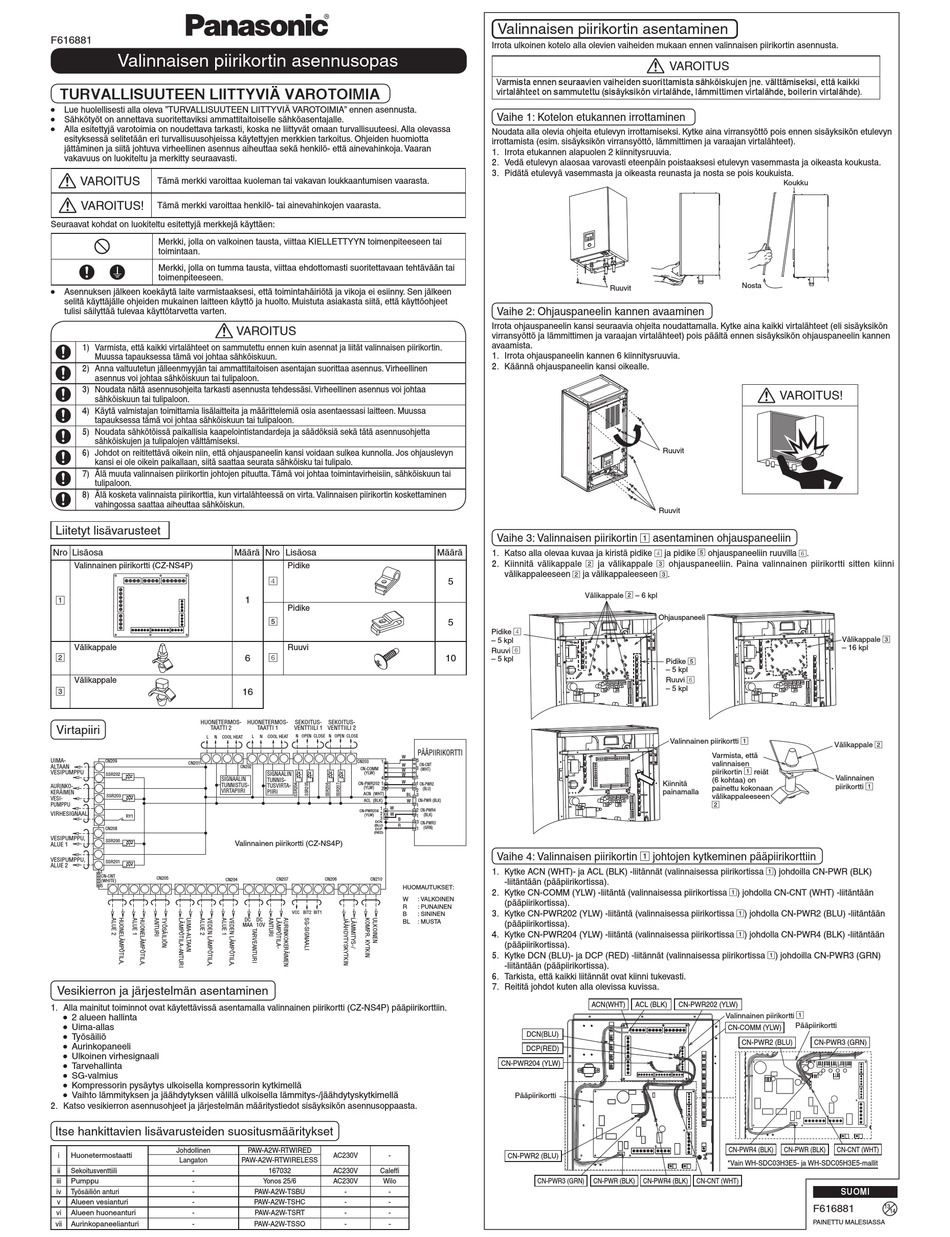

F616881
Valinnaisen piirikortin asennusopas
TURVALLISUUTEEN LIITTYVIÄ VAROTOIMIA
•
Lue huolellisesti alla oleva "TURVALLISUUTEEN LIITTYVIÄ VAROTOIMIA" ennen asennusta.
•
Sähkötyöt on annettava suoritettaviksi ammattitaitoiselle sähköasentajalle.
•
Alla esitettyjä varotoimia on noudettava tarkasti, koska ne liittyvät omaan turvallisuuteesi. Alla olevassa
esityksessä selitetään eri turvallisuusohjeissa käytettyjen merkkien tarkoitus. Ohjeiden huomiotta
jättäminen ja siitä johtuva virheellinen asennus aiheuttaa sekä henkilö- että ainevahinkoja. Vaaran
vakavuus on luokiteltu ja merkitty seuraavasti.
VAROITUS
Tämä merkki varoittaa kuoleman tai vakavan loukkaantumisen vaarasta.
VAROITUS!
Tämä merkki varoittaa henkilö- tai ainevahinkojen vaarasta.
Seuraavat kohdat on luokiteltu esitettyjä merkkejä käyttäen:
Merkki, jolla on valkoinen tausta, viittaa KIELLETTYYN toimenpiteeseen tai
toimintaan.
Merkki, jolla on tumma tausta, viittaa ehdottomasti suoritettavaan tehtävään tai
toimenpiteeseen.
•
Asennuksen jälkeen koekäytä laite varmistaaksesi, että toimintahäiriötä ja vikoja ei esiinny. Sen jälkeen
selitä käyttäjälle ohjeiden mukainen laitteen käyttö ja huolto. Muistuta asiakasta siitä, että käyttöohjeet
tulisi säilyttää tulevaa käyttötarvetta varten.
1) Varmista, että kaikki virtalähteet on sammutettu ennen kuin asennat ja liität valinnaisen piirikortin.
Muussa tapauksessa tämä voi johtaa sähköiskuun.
2) Anna valtuutetun jälleenmyyjän tai ammattitaitoisen asentajan suorittaa asennus. Virheellinen
asennus voi johtaa sähköiskuun tai tulipaloon.
3) Noudata näitä asennusohjeita tarkasti asennusta tehdessäsi. Virheellinen asennus voi johtaa
sähköiskuun tai tulipaloon.
4) Käytä valmistajan toimittamia lisälaitteita ja määrittelemiä osia asentaessasi laitteen. Muussa
tapauksessa tämä voi johtaa sähköiskuun tai tulipaloon.
5) Noudata sähkötöissä paikallisia kaapelointistandardeja ja säädöksiä sekä tätä asennusohjetta
sähköiskujen ja tulipalojen välttämiseksi.
6) Johdot on reititettävä oikein niin, että ohjauspaneelin kansi voidaan sulkea kunnolla. Jos ohjauslevyn
kansi ei ole oikein paikallaan, siitä saattaa seurata sähköisku tai tulipalo.
7) Älä muuta valinnaisen piirikortin johtojen pituutta. Tämä voi johtaa toimintavirheisiin, sähköiskuun tai
tulipaloon.
8) Älä kosketa valinnaista piirikorttia, kun virtalähteessä on virta. Valinnaisen piirikortin koskettaminen
vahingossa saattaa aiheuttaa sähköiskun.
Liitetyt lisävarusteet
Nro Lisäosa
Valinnainen piirikortti (CZ-NS4P)
1
Välikappale
2
Välikappale
3
HUONETERMOS-
Virtapiiri
TAATTI 2
L N COOL HEAT
UIMA-
CN209
CN201
ALTAAN
VESIPUMPPU
SSR202
SIGNAALIN
SIGNAL
DETECTION TUNNISTUS-
AURINKO-
CIRCUIT VIRTAPIIRI
KERÄIMEN
SSR203
VESI-
PUMPPU
VIRHESIGNAALI
RY1
CN208
VESIPUMPPU,
SSR200
ALUE 1
VESIPUMPPU,
SSR201
ALUE 2
1
CN-CNT
CN205
CN204
(WHITE)
5
Vesikierron ja järjestelmän asentaminen
1. Alla mainitut toiminnot ovat käytettävissä asentamalla valinnainen piirikortti (CZ-NS4P) pääpiirikorttiin.
•
2 alueen hallinta
•
Uima-allas
•
Työsäiliö
•
Aurinkopaneeli
•
Ulkoinen virhesignaali
•
Tarvehallinta
•
SG-valmius
•
Kompressorin pysäytys ulkoisella kompressorin kytkimellä
•
Vaihto lämmityksen ja jäähdytyksen välillä ulkoisella lämmitys-/jäähdytyskytkimellä
2. Katso vesikierron asennusohjeet ja järjestelmän määritystiedot sisäyksikön asennusoppaasta.
Itse hankittavien lisävarusteiden suositusmääritykset
Johdollinen
i Huonetermostaatti
Langaton
ii Sekoitusventtiili -
iii Pumppu -
iv Työsäiliön anturi -
v Alueen vesianturi -
vi Alueen huoneanturi -
vii Aurinkopaneelianturi -
VAROITUS
Määrä Nro Lisäosa
Pidike
4
1
Pidike
5
Ruuvi
6
6
16
HUONETERMOS- SEKOITUS- SEKOITUS-
TAATTI 1 VENTTIILI 1 VENTTIILI 2
N OPEN CLOSE N OPEN CLOSE
L N COOL HEAT
W
CN203 1
W
CN202
CN-COMM
W
SIGNAALIN (YLW)
W
4
TUNNIS-
SIGNAL
W
CN-PWR202 1
DETECTION TUSVIRTA-
(YLW)
2
CIRCUIT W
PIIRI
ACN (WHT)
BL
ACL (BLK) W
1 W
CN-PWR204
2
W
(YLW)
3
B
DCN
(BLU) R
DCP
(RED)
Valinnainen piirikortti (CZ-NS4P)
CN207 CN206 CN210
HUOMAUTUKSET:
W
R
VCC BIT2 BIT1
B
DC DC
DC DC
BL
GND 1OV
MAA 1OV
PAW-A2W-RTWIRED
AC230V -
PAW-A2W-RTWIRELESS
167032 AC230V Caleffi
Yonos 25/6 AC230V Wilo
PAW-A2W-TSBU - -
PAW-A2W-TSHC - -
PAW-A2W-TSRT - -
PAW-A2W-TSSO - -
Valinnaisen piirikortin asentaminen
Irrota ulkoinen kotelo alla olevien vaiheiden mukaan ennen valinnaisen piirikortin asennusta.
Varmista ennen seuraavien vaiheiden suorittamista sähköiskujen jne. välttämiseksi, että kaikki
virtalähteet on sammutettu (sisäyksikön virtalähde, lämmittimen virtalähde, boilerin virtalähde).
Vaihe 1: Kotelon etukannen irrottaminen
Noudata alla olevia ohjeita etulevyn irrottamiseksi. Kytke aina virransyöttö pois ennen sisäyksikön etulevyn
irrottamista (esim. sisäyksikön virransyöttö, lämmittimen ja varaajan virtalähteet).
1. Irrota etukannen alapuolen 2 kiinnitysruuvia.
2. Vedä etulevyn alaosaa varovasti eteenpäin poistaaksesi etulevyn vasemmasta ja oikeasta koukusta.
3. Pidätä etulevyä vasemmasta ja oikeasta reunasta ja nosta se pois koukuista.
Vaihe 2: Ohjauspaneelin kannen avaaminen
Irrota ohjauspaneelin kansi seuraavia ohjeita noudattamalla. Kytke aina kaikki virtalähteet (eli sisäyksikön
virransyöttö ja lämmittimen ja varaajan virtalähteet) pois päältä ennen sisäyksikön ohjauspaneelin kannen
avaamista.
1. Irrota ohjauspaneelin kannen 6 kiinnitysruuvia.
2. Käännä ohjauspaneelin kansi oikealle.
Vaihe 3: Valinnaisen piirikortin 1 asentaminen ohjauspaneeliin
Määrä 1. Katso alla olevaa kuvaa ja kiristä pidike 4 ja pidike 5 ohjauspaneeliin ruuvilla 6 .
2. Kiinnitä välikappale 2 ja välikappale 3 ohjauspaneeliin. Paina valinnainen piirikortti sitten kiinni
välikappaleeseen 2 ja välikappaleeseen 3 .
5
Välikappale
5
Pidike 4
– 5 kpl
Ruuvi
6
10
– 5 kpl
PÄÄPIIRIKORTTI
5
CN-CNT
3
(WHT)
1
1
CN-PWR2
(BLU)
2
3
CN-PWR (BLK)
1
2 CN-PWR4
(BLK)
1
3
CN-PWR3
(GRN)
1
Vaihe 4: Valinnaisen piirikortin 1 johtojen kytkeminen pääpiirikorttiin
1. Kytke ACN (WHT)- ja ACL (BLK) -liitännät (valinnaisessa piirikortissa 1 ) johdoilla CN-PWR (BLK)
-liitäntään (pääpiirikortissa).
2. Kytke CN-COMM (YLW) -liitäntä (valinnaisessa piirikortissa 1 ) johdolla CN-CNT (WHT) -liitäntään
: VALKOINEN
(pääpiirikortissa).
: PUNAINEN
3. Kytke CN-PWR202 (YLW) -liitäntä (valinnaisessa piirikortissa 1 ) johdolla CN-PWR2 (BLU) -liitäntään
: SININEN
: MUSTA
(pääpiirikortissa).
4. Kytke CN-PWR204 (YLW) -liitäntä (valinnaisessa piirikortissa 1 ) johdolla CN-PWR4 (BLK) -liitäntään
(pääpiirikortissa).
5. Kytke DCN (BLU)- ja DCP (RED) -liitännät (valinnaisessa piirikortissa 1 ) johdoilla CN-PWR3 (GRN)
-liitäntään (pääpiirikortissa).
6. Tarkista, että kaikki liitännät ovat kiinni tukevasti.
7. Reititä johdot kuten alla olevissa kuvissa.
ACN(WHT)
DCN(BLU)
DCP(RED)
CN-PWR204 (YLW)
Pääpiirikortti
CN-PWR2 (BLU)
CN-PWR3 (GRN) CN-PWR (BLK)
VAROITUS
Koukku
Nosta
Ruuvit
VAROITUS!
Ruuvit
Ruuvit
– 6 kpl
2
Ohjauspaneeli
Pidike 5
– 5 kpl
Ruuvi 6
– 5 kpl
Valinnainen piirikortti 1
Varmista, että
valinnaisen
piirikortin 1 reiät
(6 kohtaa) on
Kiinnitä
painettu kokonaan
painamalla
välikappaleeseen
2
ACL (BLK) CN-PWR202 (YLW)
Valinnainen piirikortti
CN-COMM (YLW)
CN-PWR2 (BLU)
CN-PWR4 (BLK) CN-PWR (BLK)
*Vain WH-SDC03H3E5- ja WH-SDC05H3E5-mallit
CN-PWR4 (BLK) CN-CNT (WHT)
Välikappale
3
– 16 kpl
Välikappale 2
Valinnainen
piirikortti 1
1
Pääpiirikortti
CN-PWR3 (GRN)
CN-CNT (WHT)
SUOMI
F616881 13
