Installationshinweis (D)

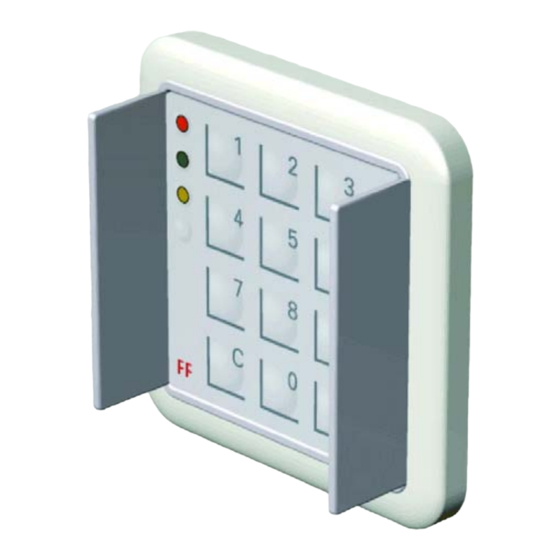

SmartKey
Codetastatur
mit integrierter Eingabeeinheit
Unterputz-Version
Aufputz-Version
Inhaltsverzeichnis
- Montage
- Technische Daten
- Austausch der Tastatur bei Beschädigung
- Anschlussplan SmartKey Codetastatur mit integrierter Eingabeeinheit
Montage
Vor der Montage
Schlitze in der Mauer zur Aufnahme des Kabels sind gezogen.
Leerrohr für die Verlegung ist vorbereitet.
Verwenden Sie bei Anlagen nach VdS-Richtlinien vorrangig die Unterputzversion.
Setzen Sie eine handelsübliche 55 mm Unterputzdose bzw. beiliegende Aufputzdose und zwar
außerhalb des gesicherten Bereichs in der Nähe der Tür
in einem max. Abstand von 6 m zur Auswerteeinheit
in einer Mindesthöhe von 1,20 m bei Anlagen nach VdS-Richtlinien
bei Bedarf in Kombination mit einer weiteren Unterputzdose unter- bzw. nebeneinander für Codetastatur und
eine zusätzliche Eingabeeinheit
Montieren Sie zunächst nur das mit dem Kabel vergossene Einbauteil in die Unterputz- bzw. Aufputzdose.
Die Schrauben sind in der Aufputzdose mit einem Klebestreifen fixiert.

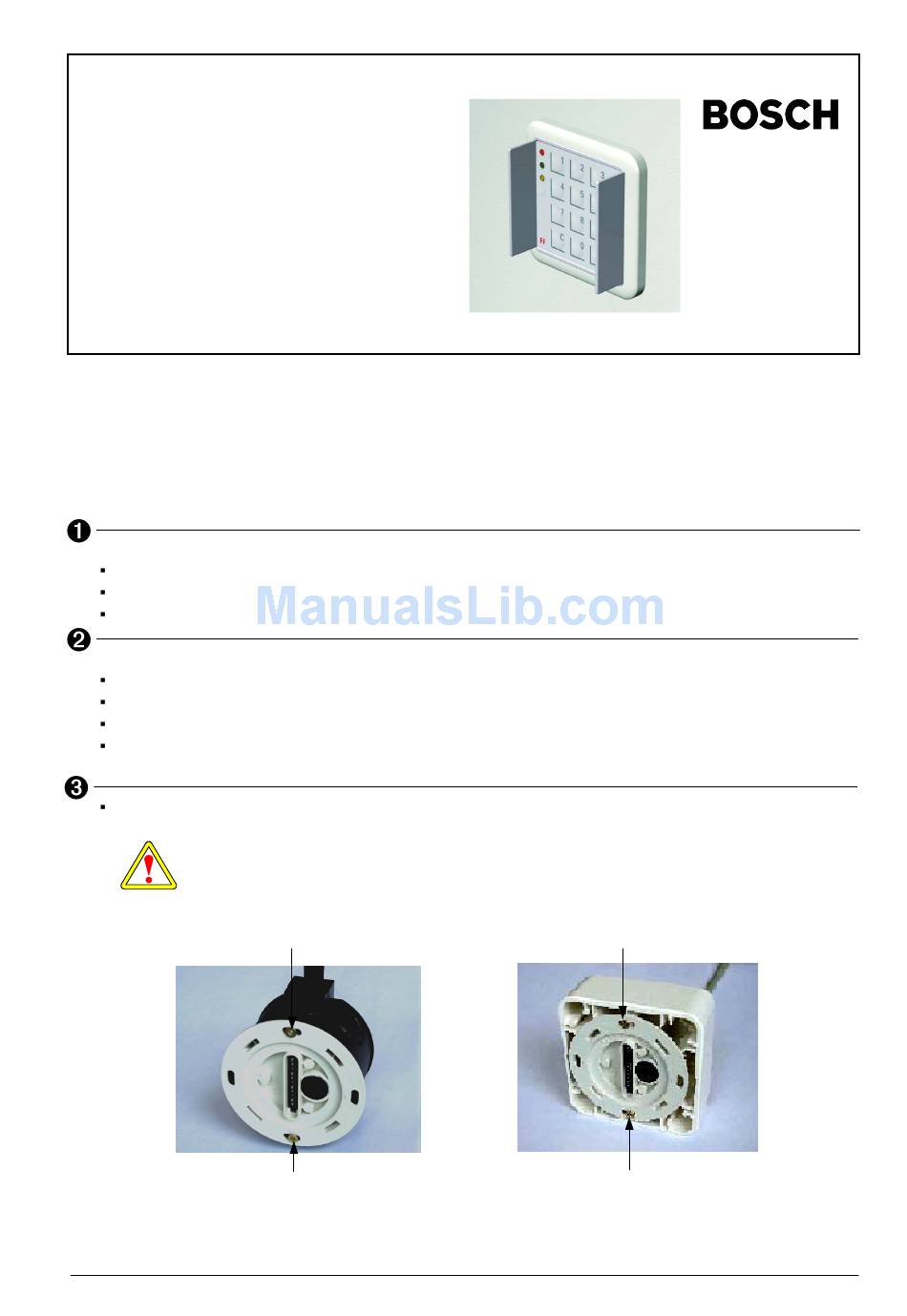

Die Einbaulage des Einbauteils ist unbedingt zu beachten, siehe Abbildung.
ACHTUNG
Unterputz-Version
Einbauteil und Dose hier zusammenschrauben
Einbauteil und Dose hier zusammenschrauben
unten/down
- 1 -
Aufputz-Version
Einbauteil und Dose hier zusammenschrauben
unten/down
Einbauteil und Dose hier zusammenschrauben
610-4.998.115.270
A4 01.04.2004
Advertisement
Related Manuals for Bosch SmartKey
Summary of Contents for Bosch SmartKey
- Page 1 Aufputz-Version Inhaltsverzeichnis - Montage - Technische Daten - Austausch der Tastatur bei Beschädigung - Anschlussplan SmartKey Codetastatur mit integrierter Eingabeeinheit Montage Vor der Montage Schlitze in der Mauer zur Aufnahme des Kabels sind gezogen. Leerrohr für die Verlegung ist vorbereitet.
- Page 2 Sie zuerst alle anderen Komponenten des Systems und führen Sie einen Funktionstest durch. Alle weiteren Informationen bezüglich Verkabelung, Funktionstests, Inbetriebnahme ... etc. finden Sie im Installa- tionshandbuch SmartKey Schalteinrichtung. Beim Einsetzen der Tastatur darf das Flachband- kabel nicht geknickt sondern nur gebogen werden.
- Page 3 Technische Daten Betriebsspannung 12 V (max. 15 V) LED's grün 20 mA gelb 20 mA 2 mA Summer Spannung 3 - 15 V Stromaufnahme max. 13 mA Umweltbedingungen Umweltklasse Schutzart IP 65 Betriebstemperatur -25° C ... +60° C Lagertemperatur -25° C ... +60° C Kabel zur Auswerteeinheit max.
- Page 4 ST1 Stecker für Buchsenleiste Anschaltungen, Inbetriebnahme, Bedienungen bei Anschaltung an SE 210 LSN und SE 310 LSN finden Sie im entsprechenden IHB SmartKey Schalteinrichtung. Je nach Anschaltung an andere Systeme (außer SmartKey Auswerteeinheiten) müssen Vorwiderstände für die LED's zur Begrenzung des Stroms eingesetzt werden! ACHTUNG 610-4.998.115.270...
- Page 5 Table of Contents - Assembly - Technical Data - Exchanging the keypad in case of damage - Connection plan SmartKey code keypad with integrated reader Assembly Before Assembly Slits have been made in the side to accommodate the cable. Empty pipe for the relocation is prepared.
- Page 6 You will find all additional information with respect to cabling, functional tests, start-up, etc. in the installation manual for the SmartKey arming device. "To avoid damage, the flat cable may only be bent slightly."...
- Page 7 Technical Data Operating voltage 12 V (max. 15 V) LEDs green 20 mA yellow 20 mA 2 mA Buzzer Voltage 3 - 15 V Current consumption max. 13 mA Environmental conditions Environmental class Protection type IP 65 Operating temperature -25° C ... +60° C Storage temperature -25°...
- Page 8 You will find connections, start-up, operation for connection to the SE 210 LSN and SE 310 LSN in the Installation manual SmartKey arming device. Depending on the connection to other systems (excluding SmartKey control units), series resistance for the LEDs must be used to limit the current! WARNING 610-4.998.115.270...
