• Internet Explorer 6.0 or Mozilla Firefox 1.0 and above • 3.5” Internal SATA Hard Drive • Windows XP (Service Pack ) or Vista Package Contents • D-Link DNS-33 -Bay Network Storage Enclosure • CD-ROM with Manual and Software • Quick Installation Guide • Power Adapter (1V;3A / 5V;3A) •...

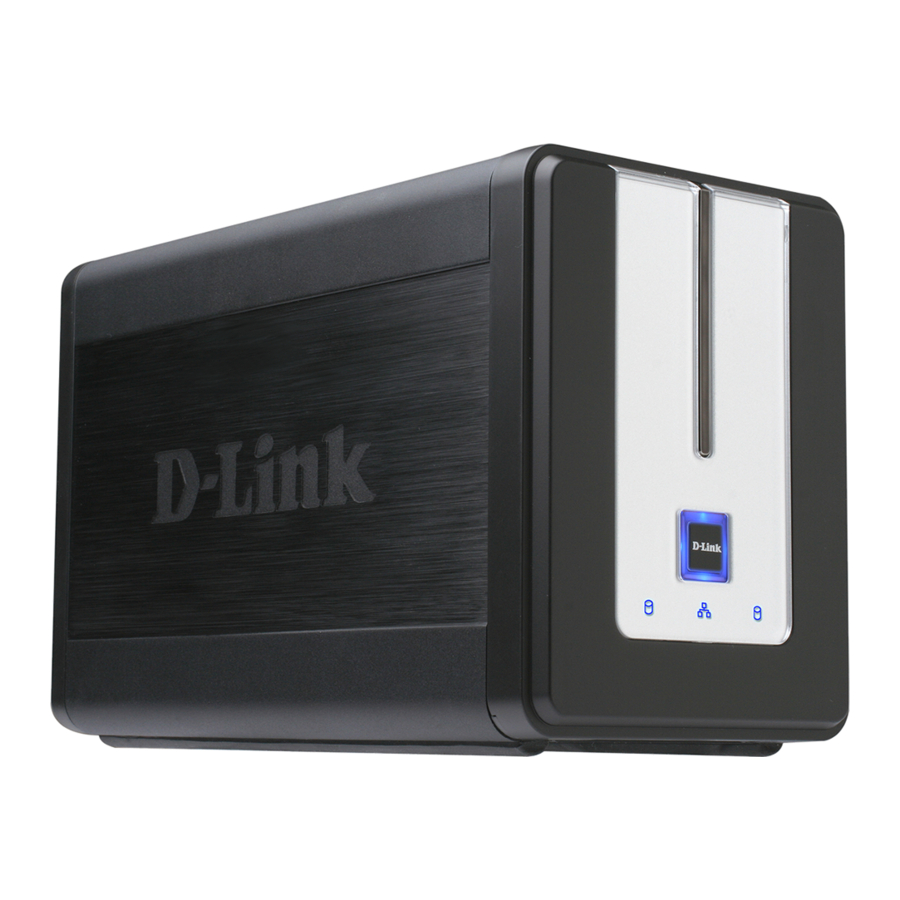

Hardware Overview Front View Power Button Drive LED Drive LED Activity LED Power Button: Press once to power on the DNS-33. Press and hold the button until it begins blinking to power down the device. Drive LEDs: These LEDs will be solid BLUE when drives are connected. The LEDs will blink when the drives are being accessed, formatted or synchronized.
Page 4
Rear View Drive Eject Drive Eject Lever Lever Ethernet Port Power USB Port Receptacle Reset Button Power Receptacle: The 1V;3A / 5V;3A power supply connects here. Ethernet Port: A Gigabit Ethernet port that connects the DNS-33 to the local network. USB Port: USB Print Server port for connecting a USB printer.
Hardware Installation 1. Access the drive bays by sliding the faceplate up until it unlatches from the device. . Once the faceplate is unlatched, pull it off of the device, exposing the drive bays. 3. Insert a 3.5” SATA hard drive into each available drive bay.
Page 6
. Attach the faceplate to the front of the device. 5. Connect an Ethernet cable into the available Ethernet port. This cable should connect the DNS-33 to your local network or directly to a computer for configuration. 6. Finally, connect the power adapter to the power receptacle.
IP address of 19.168.0.3. The Easy Search Utility provided on the DNS-33 CD-ROM makes it simple to find any DNS-323 devices on your network, and it is recommended to use the Easy Search Utility when accessing and configuring the DNS-323 for the first time. Each DNS-323 will have a unique name of dlink-xxxxxx where “xxxxxx”...
Getting Started When logging into the DNS-323 for the first time, you will be asked to choose a drive configuration and format the drives. There are four available options, Standard, JBOD, RAID 0 and RAID 1. From the DNS-33 CD, select Easy Search Utility.
Page 9
A message appears warning that when the drives are formatted all data will be erased. Click OK to continue. As the drives are formatted, a progress meter will display. When formatting is complete, the results will display. Click Restart to continue.
Page 10
A message informing you that the DNS-33 will restart appears. Click OK. The DNS-33 will restart. After the DNS-33 restarts, type admin for the user name and leave the password field blank. Click Configuration. Your DNS-33 setup is now complete.
Mapping a Drive The Easy Search Utility makes it simple to map drives to your computer. To get started, insert the DNS-33 CD into your CD-ROM and launch the Easy Search Utility. Select an available DNS-33. Available volumes will be displayed u n d e r D r i v e Mapping.
Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in Australia: Tel: 1300-66-868 Monday to Friday 8:00am to 8:00pm EST Saturday 9:00am to 1:00pm EST http://www.dlink.com.au e-mail: support@dlink.com.au India: Tel: 1800--00 Monday to Friday 9:30AM to :00PM http://www.dlink.co.in/support/productsupport.aspx...
Page 14
Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in Egypt: Tel: +0-919035 or +0-9190 Sunday to Thursday 9:00am to 5:00pm http://support.dlink-me.com e-mail: amostafa@dlink-me.com Iran: Tel: +98-1-888613 Sunday to Thursday 9:00am to 6:00pm http://support.dlink-me.com...
Page 15
Руководство по быстрой установке DNS-323 Сетевой дисковый массив с двумя отсеками для жестких дисков...
Page 16
• Internet Explorer 6.0 или Netscape Navigator™ 7.0 или выше. • Внутренний жесткий диск 3.5” SATA. • Windows XP (Service Pack 2) или Vista. Содержимое комплекта поставки • D-Link DNS-323 - сетевой дисковый массив с двумя отсеками для жестких дисков • Компакт-диск с руководством пользователя и программным обеспечением...
Page 17
Drive Drive Индикатор Activity Кнопка Power: Нажмите один раз, чтобы включить питание DNS-323. Нажмите и удерживайте кнопку до тех пор, пока она не начнет мигать, чтобы отключить питание устройства. Индикатор Drive: Эти индикаторы будут гореть постоянным синим светом, когда диски подключены. Индикаторы будут мигать при получении...
Page 18
питания Кнопка Reset Разъем для питания: Адаптер питания 12V;3A / 5V;3A подключается здесь. Порт Ethernet: Порт Gigabit Ethernet, который подключает DNS-323 к локальной сети. Порт USB: Порт принт-сервера USB для подключения принтера USB. Рычаг для извлечения диска: Используется для извлечения жесткого диска SATA.
Page 19
разъемы диск ровно подключен к конечной точке в DNS-323. Осторожно поместите диск в устройство, пока он не подключится. Примечание: Если доступен только один диск SATA 3.5”, поместите его в левый отсек, при этом DNS-323 должен быть повернут к вам лицевой панелью.
Page 20
4. Прикрепите лицевую панель к передней части устройства. 5. Подключите кабель Ethernet к свободному порту Ethernet. Этот кабель должен подключить DNS-323 к локальной сети или непосредственно к компьютеру для настройки. 6. Наконец, подключите адаптер питания к розетке питания.
Page 21
DHCP, не будет получен, то по умолчанию будет назначен IP-адрес 19.168.0.3. Утилита Easy Search Utility, предоставленная на компакт-диске, делает легким поиск любого устройства DNS-323 в сети, и рекомендуется для начала использовать Easy Search Utility при получении доступа и настройки DNS-323. Каждое устройство DNS-323 получит уникальное...
Начало работы При первой регистрации DNS-323, необходимо выбрать конфигурацию диска и форматировать диски. Имеется 4 доступных варианта - Standard, JBOD, RAID 0 и RAID 1. Из компакт-диска DNS- 323 выберите Easy Search Utility. Выделите доступный DNS- 323 и нажмите Configuration для...
Page 23
П о я в и т с я с о о б щ е н и е , предупреждающее, что при ф о р м ат и р о ва н и и д и с к о в данные будут стерты. Нажмите OK для...
Page 24
П о я в и тс я с о о б ще н и е , уведомляющее, что DNS- 323 будет перезагружен. Нажмите OK. DNS-323 будет перезагружен. После перезагрузки DNS-323, напечатайте admin для имени пользователя и оставьте поле password пустым. Нажмите Configuration. Установка DNS-323 завершена.
Page 25
Подключение диска Утилита Easy Search Utility делает несложным процесс подключения дисков к компьютеру. Для начала поместите компакт-диск DNS-323 в привод CD-ROM и запустите утилиту Easy Search Utility. Выберите доступный DNS-33. Д о с т у п н ы е т о м а...
Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка D-Link: +95--00-99 Техническая поддержка через Интернет...
Requerimientos del sistema • Procesador de 1GHz/51MB de Ram • 00MB de espacio disponible • Lector de CD • Internet explorer 6.0 o Netscape .0 o superior • Disco Duro Sata Interno de 3.5” • Windows XP (Service Pack ) o Vista Contenido del Paquete •...
Page 29
Vista del Equipo Vista Frontal Botón Power LEDs Drive LEDs Drive LED Activity Botón Power: Presione una vez para encender el DNS-33, Presione y mantenga apretado el botón hasta que comience a parpadear para apagar el dispositivo. LEDs Drive: Estos LEDs quedarán con una luz fija azul cuando los discos estén conectados.
Page 30
Vista Posterior Palanca de Palanca de Expulsión Expulsión de Disco de Disco Puerto Ethernet Conector Puerto USB de Energía Botón Reset Conector de Energía: El alimentador de Energía de 12V:3A/5V:3A se conecta aquí. Puerto Ethernet: Este puerto Gigabit Ethernet conecta el DNS-33 a la red local. Puerto USB: Puerto de Impresora USB para conectar La Impresora USB.
Instalación de Hardware 1. Para acceder a la bahía de los discos debe desplazar la placa frontal hacia arriba hasta abrir el dispositivo. 2. Una vez que la placa frontal es removida, sáquela del dispositivo, hasta que logre visualizar las bahías de los discos.
Page 32
4. Coloque la placa frontal en el dispositivo. 5. Conecte un cable Ethernet en un puerto disponible, este cable conectará el DNS-33 a su red local o directamente a su computador para realizar la configuración. 6. Finalmente, conecte el adaptador de poder al conector de energía.
Page 33
Ultilitario Easy Search Cuando encendemos por primera vez , durante la secuencia del boot inicial, el DNS-323 esperará a que le asignen una dirección IP vía DHCP, si no recibe una dirección IP asignada por el servidor DHCP, por defecto se iniciará...
Page 34
Acá hay cuatro opciones disponibles Standard, JBOD, RAID 0 y RAID 1. Desde el CD del DNS-33, seleccione EASY SEARCH UTILITY. Destaque un DNS-323 disponible y haga click en Configuration para acceder al utilitario basado en WEB.
Page 35
Un m en s aj e d e a ler t a aparece cuando el disco d u r o e s f o r m a t e a d o , borrando todos los datos, haga Click en OK para continuar.
Page 36
Haga Click en OK. El DNS-33 se reiniciará. Después de que el DNS-323 se reinicie, escriba “admin” en el nombre de usuario, y deje el campo password en blanco, haga Click en Configuration. La configuración de su DNS-323 está completa.
Page 37
Direccionando un Disco La utilidad Easy Search hace simple el direccionamiento de discos a su computador . Para empezar, inserte el CD del DNS-33 en el lector de CD y ejecute el Utilitario Easy Search. Seleccione un DNS- 33 disponible. L o s v o l ú...
Sitio Web www.dlinkla.com El servicio de soporte técnico tiene presencia en numerosos países de la Región Latino América, y presta asistencia gratuita a todos los clientes de D-Link, en forma telefónica e internet, a través de la casilla soporte@dlinkla.com Soporte Técnico Help Desk Argentina:...
• Internet Explorer 6.0 ou Mozilla Firefox 1.0 e superior • Disco Rígido 3.5” Interno SATA • Windows XP (Service Pack ) ou Vista Conteúdo da Embalagem • D-Link DNS-33 Armazenamento de Rede com Discos Rígidos • CD-ROM com Manual e Software • Guia de Instalação Rápida •...
Page 41
Drives Drives LED Activity Botão Liga/Desliga: Pressione somente quando for ligar o DNS-323. Pressione e segure o botão até que os LEDs comecem a piscar e desliguem o equipamento. LEDs dos Drives: Estes LEDs irão acender na cor AZUL quando os drives forem conectados.
Page 42
Visão Traseira Alavanca para Alavanca Remover o Drive para Remover o Drive Porta Ethernet Conector Porta USB de Energia Botão de Reset Conector de Energia: A fonte de energia 12V;3A / 5V;3A deverá ser conectada aqui. Porta Ethernet: A Porta Ethernet Gigabit conecta o DNS-33 à rede local. Porta USB: Servidor de Impressão USB para conexão com impressora USB.
DNS-33. Com cuidado, empurre os drives até conectá-los. Nota: Se apenas um drive SATA 3,5” esteja disponível ele deve ser instalado na unidade ESQUERDA, enquanto a abertura da baía (frente) do DNS-323 está virada para você.
Page 44
. Conecte a tampa frontal no equipamento. 5. Conecte um cabo Ethernet na portaEthernet disponível. Este cabo conecta o DNS-33 na rede local , ou diretamente a um computador para configuração. 6. Conecte o adaptador de energia ao conector, situado na parte traseira do equipamento.
Page 45
19.168.0.3. O Utilitário de Procura Rápida fornecido no CD-ROM com o DNS-33 simplifica a procura de outros equipamentos DNS-323 na sua rede, e seu uso é recomendado para acessar e configurar o DNS-323 pela primeira vez. Cada DNS-323 terá um único nome dlink-xxxxxx onde “xxxxxx” são os seis últimos dígitos do seu endereço MAC.
Page 46
Iniciando Quando efetuar o login no DNS-33 pela primeira vez, você será questionado sobre a configuração do drive e o padrão dele. Estas são as quatro opções, disponíveis: Standard, JBOD, RAID 0 e RAID 1. Através do CD doDNS- 33, selecione Easy Search Utility.
Page 47
Uma mensagem de alerta irá aparecer quando os discos forem formatados e os dados apagados. Clique em OK para continuar. Enquanto os drives estão sendo formatados o medidor de progresso será mostrado. Quando a formatação finalizar, o resultado será mostrado. Clique em Restart para continuar.
Page 48
Clique em OK. O DNS-33 será reiniciado. Depois que o DNS-323 reiniciar, digite admin para o nome de usuário (user name) e deixe o campo senha (password) em branco. Clique em Configuration. A configuração do seu DNS-323 está concluída.
Page 49
Mapeando um Drive Com o Utilitário de Procura Rápida, se torna fácil o mapeamento de drives para o seu computador. Insira o CD do DNS-33 no seu drive de CD-ROM e abra o Utilitário (Easy Search Utility). Selecione um DNS- 33 disponível.
Você pode encontrar atualizações de software e documentação de usuário no site da D-Link Brasil www.dlinkbrasil.com.br. A D-Link fornece suporte técnico gratuito para clientes no Brasil durante o período de vigência da garantia deste produto. Suporte Técnico para clientes no Brasil: Telefone São Paulo +11-185-9301...
Page 63
Petunjuk Pemasangan Cepat DNS-323 Network Storage Enclosure dengan 2 tempat Harddisk...
Page 64
• 3,5” Harddisk SATA Internal • Windows XP (Service Pack ) atau Vista Isi Paket • D-Link DNS-33 Network Storage Enclosure dengan tempat harddisk • CD-ROM dengan Manual dan perangkat lunak • Petunjuk Pemasangan Cepat • Power adapter (1V, 3A / 5V, 3A) •...
Page 65
Tampilan Alat Tampilan Depan Tombol Power LED Drive LED Drive LED Activity Tombol Power: Untuk menghidupkan DNS-33, tekan sekali tombol ini. Untuk mematikan, tekan dan tahan sampai LEDnya berkedip-kedip. LED Drive: LED ini akan hidup dengan warna BIRU jika harddisk terpasang. LED akan berkedip-kedip jika harddisk di akses, di format, atau melakukan sinkronisasi.
Page 66
Tampilan Belakang Drive Eject Drive Eject Lever Lever Port Ethernet Port USB Penerima Power Tombol Reset Penerima Power: Power supply 1V,3A/5V,3A di pasang di sini. Port Ethernet: Port Gigabit Ethernet untuk menghubungkan DNS-33 ke jaringan. Port USB: Port USB Print Server untuk memasang USB Printer Drive Eject Lever: Gunakan pengungkit ini untuk mengeluarkan harddisk SATA Tombol Reset :...
Page 67
Pemasangan 1. Untuk membuka tempat harddisk, geser penutup ke atas sampai terlepas dari alat ini. . Setelah terlepas, pisahkan dari alat ini sehingga tempat harddisk nya terlihat 3. Masukkan sebuah harddisk SATA 3,5” ke dalam tempat yang tersedia. Pastikan posisi konektor sudah sesuai dengan DNS-33.
Page 68
. Pasang kembali tutupnya ke tempat semula 5. Hubungkan kabel Ethernet ke port Ethernet yang tersedia. Kabel ini dapat menghubungkan DNS-33 ke jaringan atau ke komputer untuk melakukan konfigurasi. 6. Terakhir, pasang power adaptor.
Page 69
Easy Search Utility Pada waktu dihidupkan pertama kali, selama initial boot sequence, DNS-33 akan menunggu diberikan alamat IP dari DHCP server. Jika dia tidak menerima alamat IP dari DHCP sever, maka akan digunakan alamat IP default yaitu 19.168.0.3 Easy Search Utility yang diberikan dalam CD-ROM DNS-33 dapat digunakan untuk membantu melakukan pencarian setiap DNS-33 yang berada dalam jaringan anda, dan kami rekomendasikan untuk menggunakan Easy Search Utility ketika pertama kali meng-akses dan...
Page 70
Memulai Pengaturan Ketika pertama kali login ke DNS-33, anda harus memilih pengaturan harddisk dan mem-format harddisk. Ada empat pilihan yang tersedia, Standard, JBOD, RAID 0 dan RAID 1. Dari CD DNS-33 pilih Easy Search Utility. Pilih DNS-33 yang ada dan klik Configuration untuk masuk ke web-based utility.
Page 71
Sebuah pesan peringatan bahwa semua data akan dihapus pada saat harddisk diformat akan muncul. Klik OK untuk melanjutkan. Pada waktu harrdisk diformat akan tampil progress meter. Setelah format selesai, hasilnya akan ditampilkan. Klik Restart untuk melanjutkan.
Page 72
S e b u a h p e s a n y a n g mengatakan bahwa DNS- 3 3 a k a n r e t a r t a k a n ditampilkan. Klik OK DNS-33 akan restart Setelah restart, ketik admin u n t u k u s e r n a m e d a n kosongkan password.
Page 73
Memetakan Harddisk Memetakan harddisk ke komputer akan mudah jika menggunakan Easy Search Utility. Untuk memulai, masukkna CD DNS-33 ke dalam CD-ROM dan jalankan Easy Search Utility. Pilih DNS-33 yang tersedia. V o l u m e y a n g tersedia akan di tampilkan di bawah D r i v e M a p p i n g .
Page 74
Dukungan Teknis Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: Tel: +6-1-531610 Dukungan Teknis D-Link melalui Internet: Email : support@dlink.co.id Website : http://support.dlink.co.id...
