Quick Links
Connection Diagram
Diagrama de conexiones
Diagrama de ligações
Kopplingsschema
Example 1/Ejemplo 1/Exemplo 1/Exempel 1
CDX-4160RDS
CDX-4150RDS
Example 2/Ejemplo 2/Exemplo 2/Exempel 2
CDX-4160RDS
Power amplifier
Amplificador de potencia
Amplificador de poténcia
Slutsteg
LINE OUT
FRONT
CDX-4160RDS
CDX-4150RDS
LINE OUT
REAR
Power amplifier
Amplificador de potencia
Amplificador de poténcia
Slutsteg
Front speakers
Altavoces delanteros
Altifalantes dianteiros
Främre högtalare
Rear speakers
Altavoces traseros
Altifalantes traseiros
Bakre högtalare
Front speakers
Altavoces delanteros
Altifalantes dianteiros
Främre högtalare
Front speakers
Altavoces delanteros
Altifalantes dianteiros
Främre högtalare
Rear speakers
Altavoces traseros
Altifalantes traseiros
Bakre högtalare
Rear speakers
Altavoces traseros
Altifalantes traseiros
Bakre högtalare
Parts for Installation and Connections
Componentes de instalación y conexiones
Peças para instalação e ligações
Medföljande monteringsdelar
The numbers in the list are keyed to those in the instructions.
Los números de la lista se corresponden a los de las instrucciones.
Os números dos componentes de montagem na lista correspondem aos números das instruções.
Siffrorna nedan hänvisar till de siffror som nämns i texten i detta häfte.
The release key 4 is used for dismounting the unit. See the operating instructions manual for details.
La llave de apertura 4 se utiliza para desmontar la unidad. Para obtener información detallada,
consulte el manual de instrucciones.
A chave de liberação 4 é necessária, caso deseje desmontar o aparelho. Consulte o manual de
instruções para obter mais informações.
Använd den medföljande nyckeln 4 för bilstereons demontering ur instrumentinfattningen. Vi
hänvisar till bilstereons bruksanvisning angående detaljer.
Caution
Cautionary notice for handling the bracket 1.
Handle the bracket carefully to avoid injuring your fingers.
Precaución
Advertencia sobre la manipulación del soporte 1.
Tenga mucho cuidado al manipular el soporte para evitar
posibles lesiones en los dedos.
Cuidado
Aviso sobre as precauções a tomar no manuseamento do
suporte 1.
Pegue no suporte com cuidado para não magoar os dedos.
Varning
Att observera angående konsolen 1 .
Hantera konsolen med största aktsamhet så att du inte skadar
fingrarna.
FM/MW/LW
Compact Disc
Player
Installation/Connections
Instalación/Conexiones
Instalação/Ligações
Montering/Anslutning
CDX-4160RDS
CDX-4150RDS
Sony Corporation © 1996
1
2
× 1
4
5
× 1
3-859-318-12 (1)
Printed in Thailand
3
× 1
× 1
6
× 1
× 1
Bracket
Soporte
Suporte
Konsol
Advertisement
Related Manuals for Sony CDX-4160RDS
Summary of Contents for Sony CDX-4160RDS

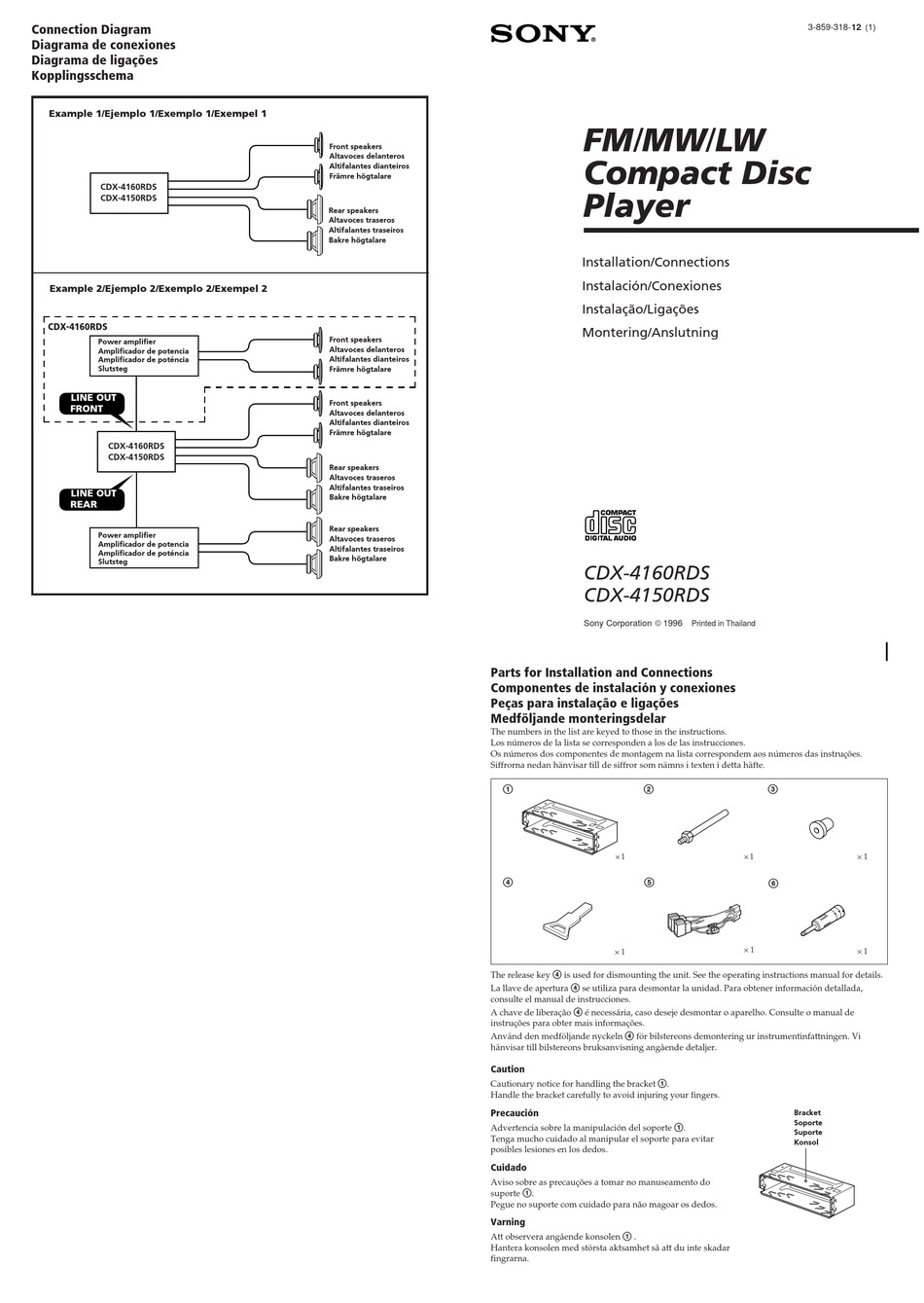

- Page 1 Altifalantes traseiros Amplificador de poténcia Bakre högtalare Slutsteg CDX-4160RDS CDX-4150RDS Sony Corporation © 1996 Printed in Thailand Parts for Installation and Connections Componentes de instalación y conexiones Peças para instalação e ligações Medföljande monteringsdelar The numbers in the list are keyed to those in the instructions.
-
