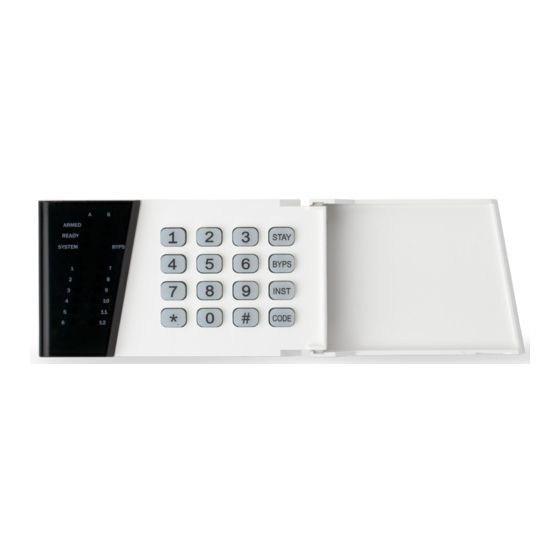

LED KEYBOARD
LED KLAVIATŪRA
EKB3

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EKB3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Eldes EKB3

Summary of Contents for Eldes EKB3

  • Page 1 LED KEYBOARD LED KLAVIATŪRA EKB3...

  • Page 2: Package Content

    ESIM264 v7.06.00 and up. • ESIM364. Main features: • Alarm system arming & disarming; • Stay mode activation & deactivation; • System parameter configuration; • PGM output control; • Visual indication by LED indicators; • Audio indication by built-in mini buzzer; • Keyboard partition switch. EKB3 is a LED keyboard intended to use with ELDES alarm systems. The system configuration by EKB3 keyboard is performed by activating the Configuration Mode and entering the required parameters & values. ELDES alarm systems allow to connect up to 4 EKB3 keyboards. NOTE: For complete system configuration & control using EKB3 keyboard, please, refer to ELDES alarm system installation manual located at: www.eldes.lt/en/download 1. Package content 1. EKB3 ..........qty. 1 2. User manual ......qty. 1 3. 5,6kΩ resistor ......qty. 1...

  • Page 3: Technical Specifications

    2.4 Connector functionality AUX+ Positive 12-14V power supply terminal AUX- Negative 12-14V power supply terminal RS485 interface for communication (green wire) RS485 interface for communication (yellow wire) Common terminal for Z1 Security zone terminal BACK SIDE FRONT SIDE ARMED READY STAY SYSTEM BYPS BYPS INST TAMPER AUX- AUX+ CODE DIP SWITCH Fig. No. 1 Fig. No. 2 USER MANUAL EKB3 V1.1...
  • Page 4 2.5 Keyboard Address DIP switches located on the back side of the keyboard are intended to set keyboard address. The keyboard address is configured by setting the DIP switch positions. ELDES alarm system allows to connect up to 4 EKB3 keyboards - each set under different address. DIP switch combinations for different keyboard address configuration are indicated in the table below. DIP Switch Position Address Keyboard 1 Keyboard 2 Keyboard 3 Keyboard 4 The address of each connected keyboard is also indicated in ELDES Configuration Tool software. NOTE: Third switch is not active, therefore its’ position is irrelevant.

  • Page 5: Installation

    BACK SIDE Fig. No. 3 Disconnect alarm system ELDES alarm system power supply and backup battery before connecting the wires. Fix the keyboard holder on the wall using the screws. Wire up keyboard terminals to ELDES alarm system respectively – AUX+ to AUX+, AUX- to AUX-, Y to Y, G to G (see Fig. No. Z1 and COM terminals must be connected with resistor of 5,6kΩ nominal (see Fig. No. 4). As keyboard zone Z1 is disabled by default, it can be enabled by SMS, keyboard and ELDES Configuration Tool software. Z2 terminal is permanently inactive. Keyboard zone Z1 must be enabled and resistor connected even if the tamper button alone is required. Set the keyboard address by combining DIP switch positions (see 2.5 Keyboard Address). Infix the keyboard into the holder (see Fig. No. 3). ATTENTION! Before fixing the keyboard into the holder please , make sure that the tamper is properly pressed (see Fig. No. 2). 8. Power up ELDES alarm system. 9. EKB3 keyboard is ready. ESIM364 AUX- AUX+ EKB3 AUX- AUX+ 5,6k Fig. No. 4 USER MANUAL EKB3 V1.1...

  • Page 6: Ekb3 Zone & Tamper

    4. EKB3 Zone & Tamper Keyboard EKB3 has one wired zone Z1 and one tamper button. By default, the keyboard zone Z1 is disabled. The keyboard zone can be enabled by SMS, keyboard and ELDES Configuration Tool. When Z1 is enabled, it operates like any other system zone, therefore a sensor can be connected to it. In addition, Z1 and COM terminals must be connected with resistor of 5,6kΩ nominal. The tamper button is intended for monitoring the enclosure status of EKB3, therefore the system causes alarm if the enclosure is illegally opened. Keyboard zone Z1 must be enabled and resistor connected even if the tamper button alone is required.

  • Page 7: Additional Information

    Safety instructions Please read and follow these safety guidelines in order to maintain safety of operators and people around: • DO NOT use the system where it can be interfere with other devices and cause any potential danger. • DO NOT use the system with medical devices. • DO NOT use the system in hazardous environment. • DO NOT expose the system to high humidity, chemical environment or mechanical impacts. • DO NOT attempt to personally repair the system. Keyboard EKB3 is a device mounted in limited access areas. Any system repairs must be done only by qualified, safety aware personnel. Keyboard EKB3 must be powered by 12-14V 150mA power supply and must be approved by LST EN 60950-1 standard and be easily accessible. Main power must be disconnected before any installation or tuning work starts. The system installation or maintenance must not be done during stormy conditions. The WEEE (Waste Electrical and Electronic Equipment) marking on this product (see left) or its documentation indicates that the pro d uct must not be disposed of together with household waste. To prevent possible harm to human health and/or the environment, the product must be disposed on in an approved and environmen t ally safe recycling process. For further information on how to dis p ose of this product correctly, contact the system supplier, or the local authority responsible for waste disposal in your area. Copyright © “ELDES UAB”, 2012. All rights reserved It is not allowed to copy and distribute information in this document or pass to a third party without advanced written authorization by “ELDES UAB”. “ELDES UAB” reserves the right to update or modify this docu m ent and/or related products without a warning. Hereby, “ELDES UAB” declares that LED keyboard EKB3 is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. The declaration of conformity may be consulted at www.eldes.lt USER MANUAL EKB3 V1.1...

  • Page 8: Pakuotės Sudėtis

    Vartotojo vadovas v1.1 Suderinama su: • ESIM264 v7.06.00 ir vėlesne. • ESIM364. Pagrindinės savybės: • Apsaugos įjungimas ir išjungimas; • Stay režimo įjungimas ir išjungimas • Sistemos parametrų konfigūravimas; • PGM išėjimų valdymas; • Informacijos atvaizdavimas LED indikatoriais; • Informavimas apie sistemos būseną garsinio signalizatoriaus pagalba • Klaviatūros srities jungiklis. EKB3 – tai klaviatūra, skirta naudoti kartu su ELDES apsaugos sistemomis. Klaviatūroje naudojami dviejų lygių slaptažodžiai - varto- tojo bei adminis t ratoriaus. Sistemos konfigūravimas atliekamas surinkus administratoriaus slaptažodį bei naudojantis programa- vimo komandomis. Vienu metu prie ELDES apsaugos sistemos gali būti prijungta iki 4 EKB3 klaviatūrų. Klaviatūroje esantis garsinis signalizatorius praneša apie sėkmingą/nesėkmingą funkcijų įvykdymą, įėjimo bei išėjimo laikų skaičiavimą. PASTABA: Apie pilną sistemos konfigūravimą ir valdymą EKB3 klaviatūra išsamiau skaitykite ELDES apsaugos sistemos instaliavi- mo vadove adresu: www.eldes.lt/lt/download 1. Pakuotės sudėtis 1. EKB3 klaviatūra........1 vnt. 2. Vartotojo vadovas......1 vnt. 3. 5,6kΩ varža...........1 vnt.

  • Page 9: Techninė Specifikacija

    Stay režimo aktyvavimas [INST] (šiuo metu neaktyvus) 2.4 Kontaktų paskirtis AUX+ Teigiamas maitinimo kontaktas 12-14V jungiamas prie centralės AUX+ AUX- Neigiamas maitinimo kontaktas 12-14V jungiamas prie centralės AUX- RS485 ryšio sąsaja (žalias laidas) RS485 ryšio sąsaja (geltonas laidas) Bendras Z1 zonos kontaktas Apsaugos zona Neaktyvi zona GALAS PRIEKIS ARMED READY STAY SYSTEM BYPS BYPS INST TAMPER AUX- AUX+ CODE DIP SWITCH 1 pav. 2 pav. VARTOTOJO VADOVAS EKB3 V1.1...
  • Page 10 2.5 Klaviatūros adresas Jungikliai (DIP) skirti nustatyti klaviatūros adresui. Prie vienos ESIM264 centralės galima prijungti iki 4 EKB3 klaviatūrų. Kiekviena ši klaviatūra turi būti sukonfigūruota skirtingu adresu (negali būti vienodi DIP jungiklių adresai). Galimos sistemos konfigūracijos kom- binacijos pateiktos lentelėje. DIP Jungiklio padėtis Adresas Klaviatūra 1 Klaviatūra 2 Klaviatūra 3 Klaviatūra 4 Kiekvienos prijungtos klaviatūros adresą taip pat galima pamatyti ir ELDES Configuration Tool programine įranga.
  • Page 11 GALINĖ DALIS 3 Pav. Išjunkite ELDES apsaugos sistemos pagrindinį maitinimą ir rezervinę bateriją. 3. Varžtais prisukite klaviatūros laikiklį prie sienos. 4. Prijunkite klaviatūros kontaktus prie ELDES apsaugos sistemos kontaktų atitinkamai – AUX+ prie AUX+, AUX- prie AUX-, Y prie Y, G prie G (žr. 4 pav). 5. Z1 ir COM kontaktai privalo būti sujungti 5,6kΩ rezistoriumi (žr. 4 pav). Kadangi pagal gamyklinę konfigūraciją, klaviatūros Z1 zona yra išjungta, ją įjungti galima SMS žinute, klaviatūra ir ELDES Configuration Tool programine įranga. Klaviatūros Z1 zona privalo būti įjungta ir rezistorius prijungtas, net jei naudojamas tik tamperio mygtukas. Nustatykite klaviatūros adresą (žr. 2.5 skyrius). 6. 7. Įstatykite klaviatūros priekinę dalį į laikiklį. DĖMESIO! Prieš įstatant klaviatūros priekinę dalį į laikiklį, būtina užtikrinti, jog tamperio mygtukas yra tinkamai nuspaustas. (žr. 3 pav.). 8. Įjunkite ELEDES apsaugos sistemos pagrindinį maitinimą. 9. EKB3 klaviatūra paruošta. ESIM364 AUX- AUX+ EKB3 AUX- AUX+ 5,6k 4 Pav. VARTOTOJO VADOVAS EKB3 V1.1...
  • Page 12 4. EKB3 Zona ir Tamperis Klaviatūra EKB3 turi vieną integruotą zoną Z1 ir vieną tamperio mygtuką. Pagal gamyklinę konfigūraciją, zona Z1 yra išjungta. Kla- viatūros zona gali būti įjungta SMS žinute, klaviatūra ir ELDES Configuration Tool programine įranga. Zonai Z1 esant įjungtai, ši veikia kaip bet kuri sistemos zona, todėl prie jos galima prijungti daviklį. Taip pat, Z1 ir COM kontaktai turi būti sujungti 5,6kΩ rezistoriumi. Tamperio mygtukas yra skirtas EKB3 korpuso būsenos stebėjimui, todėl neteisėtai atidarius korpusą, sistema sukels aliarmą. Klaviatū- ros zona Z1 privalo būti įjungta ir rezistorius prijungtas, net jei naudojamas tik tamperio mygtukas.

  • Page 13: Papildoma Informacija

    Kad užtikrinti jūsų ir aplinkinių saugumą prašome perskaityti šias taisykles bei laikytis visų vartotojo vadove esančių montavimo instrukcijų ir nurodymų: • Nenaudokite sistemos ten, kur ji gali sukelti trikdžius ar pavojų. • Nemontuokite sistemos prie medicininės aparatūros ar prietaisų, jei to reikalauja jų instrukcijos. • Nenaudokite sistemos sprogiose vietose. • Sistema nėra atspari drėgmei, cheminei aplinkai, bei mechaniniams poveikiams. • Neremontuokite sistemos patys. Klaviatūra EKB3 yra ribotos prieigos zonos įrenginys. Sistemą montuoti ir remontuoti gali tik asmuo turintis žinių apie bendruosius saugos reikalavimus ir pakankamą tam darbui kvalifikaciją Klaviatūra EKB3 turi būti maitinama iš 12-14V 150mA maks. nuolatinės srovės maitinimo šaltinio ir naudojami maitinimo šaltiniai privalo tenkinti LST EN 60950-1 standarto reikalavimus. Prieš pradedant montavimo ar derinimo darbus privaloma atjungti išorinį įrenginio maitinimą. Draudžiama liesti įrenginį ar atlikti derinimo darbus žaibuojant. Pagal WEEE direktyvą, perbrauktos šiukšlių dėžės su ratais ženklas reiškia, kad nebetinkamą naudoti gaminį Europos Sąjungoje reikia atiduoti perdirbti atskirai nuo kitų atliekų. Siekiant apsaugoti žmonių sveikatą ir aplinką nuo galimos žalos, gaminys privalo būti perdirbtas patvirtintu ir aplinkai saugiu perdirbimo proceso metu. Dėl išsamesnės informacijos apie teisingą gaminio perdirbimą, prašome kreiptis į sistemos teikėją arba įstaigą, atsakingą už atliekų perdirbimą Jūsų gyvenamojoje vietoje. Copyright © “ELDES UAB”, 2012. Visos teisės saugomos Draudžiama kopijuoti, kaupti ar perduoti tretiesiems asmenims, šiame dokumente esančią informaciją, ar bet kokią dokumento dalį be išanks- tinio raštiško UAB „ ELDES“ sutikimo. UAB „ ELDES“ pasilieka teisę be išankstinio įspėjimo tobulinti ar keisti bet kuriuos dokumente paminėtus ga- minius, taip pat patį dokumentą. UAB „ ELDES“ deklaruoja, kad LCD klaviatūra EKB3 atitinka esminius reikalavimus ir kitas 1999/5/EC direktyvos nuostatas. Jos atitikties deklaraciją galima rasti šiame tinklalapyje: www.eldes.lt VARTOTOJO VADOVAS EKB3 V1.1...

  • Page 14: Состав Упаковки

    Отображение информации с помощью LED индикации; • Информирование о состоянии системы с помощью звукового сигнализатора. • Переключение раздела клавиатуры. EKB3 это светодиодная клавиатура, предназначенная для использования с охранными системами ELDES. Конфигурация системы при помощи EKB3 производится при активации Режима Конфигурации и ввода необходимых параметров и значений. к охранным системам ELDES можно подключить до 4 клавиатур EKB3. ПРИМЕЧАНИЕ: Для полного списка возможностей управления и конфигурации системы при помощи клавиатуры EKB3 пожалуйста, обратитесь к руководству по установке. 1. Состав упаковки 1. EKB3 клавиатура..............1 шт. 2. Руководство пользователя........1 шт.

  • Page 15: Технические Характеристики

    [INST] (пока не активно) 2.4 Назначение разъемов AUX+ Положительный 12-14В контакт питания AUX- Отрицательный 12-14В контакт питания RS485 интерфейс связи (зеленый провод) RS485 интерфейс связи (желтый провод) Общий контакт для Z1 Контакт охранной зоны ЗАДНЯЯ СТОРОНА ARMED READY STAY SYSTEM BYPS BYPS INST TAMPER AUX- AUX+ CODE DIP SWITCH Рис. Нр. 1 Рис. Нр. 2 РКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EKB3 V1.1...
  • Page 16 2.5 Адрес Клавиатуры DIP переключатели, находящиеся на задней части клавиатуры предназначены для установки адресов клавиатуры. Адрес клавиатуры устанавливается согласно положению DIP переключателей. К охранной системе ELDES можно подключить до 4 клавиатур - каждая с различным адресом. Возможные положения переключателей показаны в таблице ниже. Положение DIP переключателя Адрес Клавиатура 1 Клавиатура 2 Клавиатура 3 Клавиатура 4 Адрес каждой подключенной клавиатуры также отображается в программном обеспечении ELDES Configuration Tool. ПРИМЕЧАНИЕ: третий переключатель не используется и его положение не имеет значения.
  • Page 17 Зона Z2 не активна, её подключать не нужно. Клавиатурная зона Z1 должна быть включена, а резистор подключен, даже если используется только кнопка тампера. Установите адрес клавиатуры при помощи DIP переключателей (см. раздел 2.5 Адрес Клавиатуры). Вставьте корпус клавиатуры в заднюю крышку. (см. Рис. Нр. 3) ВНИМАНИЕ: Перед тем, как вставить корпус клавиатуры, убедитесь в том, что кнопка тампера нажата. 8. Включите питание охранной системы ELDES. 9. EKB3 готова к использованию. ESIM364 AUX- AUX+ EKB3 AUX- AUX+ 5,6k Рис. Нр. 4 РКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EKB3 V1.1...
  • Page 18 4. Зона и Тампер EKB3 клавиатура EKB3 имеет одну проводную зону Z1 и одну кнопку тампера. По умолчанию, клавиатурная зона Z1 отключена. Ее можно включить SMS сообщением, клавиатурой или в программном обеспечении ELDES Configuration Tool. При включении, Z1 работает так же, как и любая другая зона, поэтому к ней можно подключить датчик. Зона Z1 подключается к охранной панели через резистор 5,6кΩ к СОМ. Кнопка тампера предназначена для мониторинга состояния корпуса EKB3, поэтому тревога срабатывает при несанкционированном вскрытии корпуса. Клавиатурная зона Z1 должна быть включена, а резистор подключен, даже если используется только кнопка тампера.

  • Page 19: Дополнительная Информация

    Ограничение ответственности Покупатель должен согласиться, что система уменьшит риск возгорания, воровства, кражи или прочих опасностей, но не гарантирует ненаступление таких событий. “ ELDES UAB” не несет ответственности за потерю имущества или потери дохода, в результате использования системы. “ELDES UAB” несет ответственность в соответствии с местным законодательством, не превышающую стоимость приобретенной охранной системы. “ELDES UAB” не связан ни с одним из сотовых операторов, поэтому не несет ответственности за их качество обслуживания. Гарантия изготовителя Гарантия изготовителя “ELDES UAB” на систему составляет 2 года (24 месяца). Гарантийный срок начинается со дня покупки системы конечным пользователем. Гарантия действительна, только если система использовалась по назначению, в...
  • Page 20 Made in Lithuania. Pagamintas Lietuvoje. Сделано в Литве. www.eldes.lt / www.eldesgsm.ru...
