Summary of Contents for AUDIOLINE TEL28

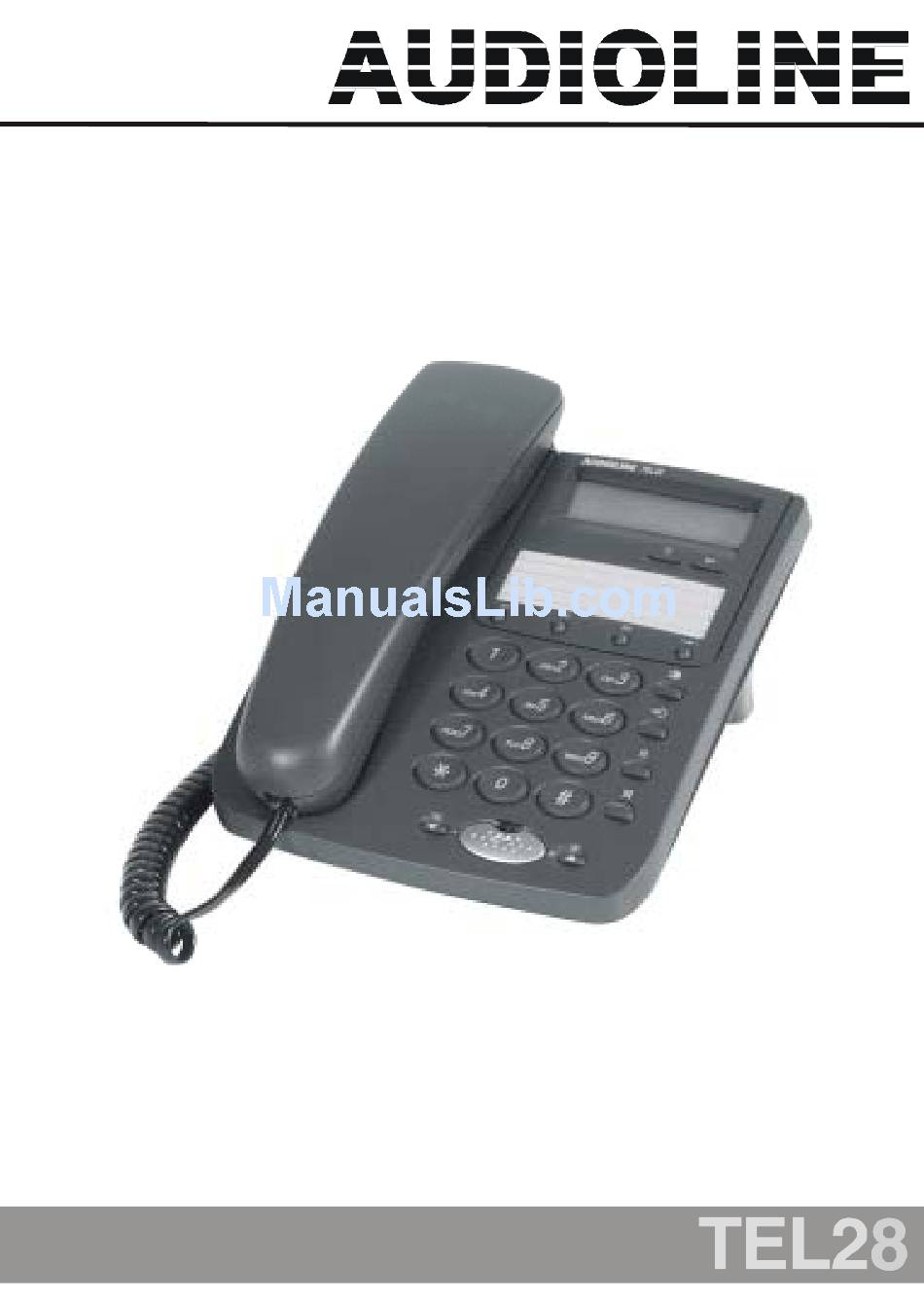

- Page 1 Telefon - Telephone Bedienungsanleitung Operating Instructions...
-
Page 2: Table Of Contents
- Inhaltsverzeichnis - Allgemeine Hinweise ............3 Bedienelemente ............... 4 Inbetriebnahme ............... 5 Sicherheitshinweise ............... 5 Verpackungsinhalt prüfen ............5 Batterie einsetzen..............5 Telefonhörer anschließen ............5 Telefon anschließen ............... 6 Anbringen der Tischstütze............6 Nebenstellenanlagen - T-NET Anpassung ........6 Wandmontage ............... -
Page 3: Allgemeine Hinweise
Sie diese bitte umweltfreundlich gemäss den gesetzlichen Bestimmungen. Temperatur und Umgebungsbedingungen Das AUDIOLINE TEL28 ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von -10 °C bis 50 °C ausgelegt. Das Telefon darf nicht in Feuchträumen wie Bad oder Waschküche aufgestellt werden. Vermeiden Sie die Nähe zu Wärmequellen wie Heizkörpern und setzen Sie das Gerät keiner direkten... -
Page 4: Bedienelemente
- Bedienelemente - Bedienelemente Direktwahltasten M1, M2 und M3 R-Signaltaste Taste zur Einstellung der Uhrzeit Stummtaste mit Kontrollleuchte Taste zur Einstellung der Uhrzeit Einstellung der Lautstärke Kurzwahltaste 10 Taste zum Freisprechen mit Wahlwiederholung Kontrollleuchte Speichertaste Unterseite des Telefons Tonrufschalter FLASH-Schalter Befestigungen für Tischstütze Anschluss Spiralkabel Hörer Anschluss Telefonleitung... -
Page 5: Inbetriebnahme
- Inbetriebnahme - Inbetriebnahme Sicherheitshinweise ACHTUNG! Lesen Sie vor der Inbetriebnahme unbedingt die allgemeinen Hinweise am Anfang dieser Anleitung. Verpackungsinhalt prüfen Zum Lieferumfang gehören: eine Telefonbasis ein Telefonhörer ein Telefonanschlusskabel ein Spiralkabel eine Tischstütze eine Bedienungsanleitung eine Batterie Typ AAA Batterie einsetzen Bevor Sie Ihr neues Telefon mit dem Telefonnetz verbinden, sollte die Batterie eingebaut werden. -
Page 6: Telefon Anschließen
Kabelführung entweder nach oben oder nach unten aus dem Telefongehäuse heraus. Klemmen Sie das Kabel fest in den Kabelkanal. Das AUDIOLINE TELEFON 28 arbeitet mit dem MFV-Wahlverfahren (Tonwahl). Anbringen der Tischstütze Benutzen Sie das Telefon auf einem Tisch, muss die mitgelieferte Tischstütze montiert werden. -
Page 7: Wandmontage
- Inbetriebnahme - Wandmontage Ihr TELEFON ist auch zur Wandmontage geeignet. Benutzen Sie zur Befestigung zwei Schrauben, bohren Sie zwei Löcher im Abstand von 70 mm horizontal nebeneinander und lassen Sie die Schrauben 5 mm aus der Wand herausstehen. Stecken Sie nun das Telefon ohne die Tischstütze auf die Schrauben und schieben Sie es etwas nach unten. -
Page 8: Bedienung
Bedienung Telefonieren über den Hörer oder die Freisprecheinrichtung Das AUDIOLINE TELEFON 28 kann wie jedes konventionelle Telefon benutzt werden und besitzt zusätzlich einige nützliche Besonderheiten, die Ihnen das Telefonieren wesentlich erleichtern. Um ein Gespräch zu führen, haben Sie zwei Möglichkeiten: A: Telefonieren über den Hörer... -
Page 9: Anrufe Entgegennehmen
- Bedienung - Anrufe entgegennehmen Das Gespräch kann über den Hörer oder die Freisprecheinrichtung entgegengenommen werden. Heben Sie den Telefonhörer ab oder benutzen Sie die Freisprecheinrichtung indem Sie die Freisprechtaste drücken. Um das Gespräch zu beenden, legen Sie den Telefonhörer wieder auf oder drücken Sie die Freisprechtaste Anzeige der Gesprächsdauer Während eines Gesprächs wird die Gesprächszeit im Display in Minuten und... -
Page 10: Telefonnummern Speichern
- Telefonnummern speichern - Telefonnummern speichern Mit Ihrem Telefon können Sie 13 Rufnummern speichern. Drei Rufnummern können auf die Direktwahltasten M1, M2 und M3 und zehn weitere auf die Kurzwahltasten gespeichert werden. Als Kurzwahlspeicherplätze werden die Zahlen 0 bis 9 auf dem Zahlenfeld benutzt. Rufnummer auf eine Direktwahltaste speichern Drücken Sie die Freisprechtaste Drücken Sie die Speichertaste... -
Page 11: Telefonieren Mit Den Direktwahltasten
- Telefonnummern speichern - Telefonieren mit den Direktwahltasten Nehmen Sie den Telefonhörer ab oder drücken Sie die Freisprechtaste Drücken Sie nun die gewünschte Direktwahltaste M1, M2 oder M3. Die gespeicherte Nummer wird nun automatisch gewählt. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf oder drücken Sie die Freisprechtaste. -
Page 12: Net-Betrieb / Nebenstellenanlagen
- T-NET/Nebenstellenanlagen - T-NET-Betrieb / Nebenstellenanlagen Die "R" Signaltaste Ihres Telefons können Sie an Nebenstellenanlagen und bei der Verwendung der T-NET Funktionen der DEUTSCHEN TELEKOM nutzen. "R" Taste an Nebenstellenanlagen Haben Sie Ihr Telefon mit einer Nebenstellenanlage verbunden, können Sie alle Möglichkeiten, wie z.B. -
Page 13: Wichtige Informationen
- Wichtige Informationen - Wichtige Informationen Fehlersuche Entfernen Sie alle zusätzlichen Telefonapparate und verbinden Sie nur das Telefon direkt mit der Telefonbuchse. Sollte der Fehler immer noch auftreten, verbinden Sie ein anderes Telefon (wenn vorhanden) mit der Telefonbuchse. Die Ergebnisse zeigen Ihnen, ob der Fehler am Gerät oder der Telefonleitung liegt. -
Page 14: Garantie
Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler... -
Page 15: Konformitätserklärung
17.09.2001 Eine Kopie dieser Erklärung wird bis 10 Jahre nach der letzten Produktion aufbewahrt. LIEFERANT: AUDIOLINE GmbH, PROMENADENSTR. 1, D-41460 NEUSS PRODUKT: TEL 28 Dieses Produkt ist für den Betrieb an einem analogen Telefonanschluss (PSTN) innerhalb Deutschlands entwickelt worden. Allerdings kann, wegen der Unterschiede zwischen den verschiedenen Telekom-Netzbetreibern, keine Garantie für einwandfreie Funktion an jedem Telekom-Endgeräteanschluss übernommen... - Page 16 - Wichtige Informationen -...
-
Page 17: Operating Instruction In English
- Contents - General Information ............18 Operating Elements............19 Commissioning ............... 20 Safety information ............... 20 Check contents of pack............20 Fitting the battery..............20 Connecting the telephone receiver ......... 20 Connecting the telephone ............. 21 Fitting the desk support............21 Private exchanges - Setting up for T-NET........ -
Page 18: General Information
Temperature and ambient conditions The AUDIOLINE TEL28 is designed for use in protected rooms with a temperature range of -10 °C to 50 °C. The unit must not be installed in damp rooms such as a bathroom or laundry room. -
Page 19: Operating Elements
- Operating Elements - Operating Elements Direct dial buttons M1, M2 and M3 Store button Button for setting the time R signal button Button for setting the time Mute button with indicator light Speed dial button Volume adjustment Redial 10 Handsfree button with indicator Lower surface of the telephone Call tone switch FLASH switch... -
Page 20: Commissioning
- Commissioning - Commissioning Safety information NOTE! Before commissioning, it is essential that you read the general information at the beginning of this manual. Check contents of pack The following items are supplied: one telephone base one telephone receiver one telephone connection cable one spiral cable one desk adapter one Operating Manual... -
Page 21: Connecting The Telephone
Then feed the cable out of the telephone housing either upwards or downwards through the cable guide. Clip the cable firmly in the cable channel. The AUDIOLINE 28 telephone works using the tone dialling system. -
Page 22: Wall Mounting
- Commissioning - Wall mounting Your telephone is also suitable for wall mounting. Use two screws for fixing. Drill two holes horizontally side by side, 70 mm apart, and leave the screws protruding from the wall by 5mm. Now place the telephone without the desk support over the screws and push it slightly downwards. -
Page 23: Operation
Operation Making a call using the receiver or handsfree feature The AUDIOLINE TEL28 telephone can be used like any conventional telephone and, in addition, has some useful special features, which make phoning considerably easier for you. You have two ways of making a call: A: Making a call using the receiver Lift the receiver and wait until you hear a dialling tone. -
Page 24: Receiving Calls
- Operation - Receiving Calls Calls can be accepted either by using the receiver or by using the handsfree facility. Lift the receiver or use the handsfree facility by pressing the handsfree button To end the call, replace the receiver or press the handsfree button Call Duration Display The call duration is shown in the display in minutes and seconds during a call. -
Page 25: Storing Telephone Numbers
- Storing telephone numbers - Storing telephone numbers You can store 13 numbers in your telephone. Three numbers can be stored under the direct dial buttons M1, M2 and M3 and 10 additional numbers under the speed dial buttons. The numbers 0 to 9 on the number pad are used as speed dial buttons. -
Page 26: Making A Call Using The Direct Dial Buttons
- Storing telephone numbers - Making a call using the direct dial buttons Lift the receiver or press the handsfree button Now press the required direct dial button M1, M2 or M3. The stored number will now be dialled automatically. To end the call, replace the receiver or press the handsfree button once more. -
Page 27: Using T-Net / Private Exchanges
- Using T-NET / Private exchanges - Using T-NET / Private exchanges You can use the “R” signal button on your telephone on private exchanges and when using DEUTSCHE TELEKOM’s T-Net functions. “R” Button on private exchanges If you have connected your telephone to a private exchange, you can use all the facilities such as call transfer, automatic recall, etc. -
Page 28: Important Information
- Important Information - Important Information Fault finding Remove all extra telephone equipment and connect only the telephone directly to the telephone socket. If the fault is still present, connect another telephone (if available) to the telephone socket. The results will show you whether the fault lies with the unit or with the telephone line. -
Page 29: Guarantee
- Important Information - Guarantee AUDIOLINE equipment is manufactured and tested in accordance with the most up to date production methods. Selected materials and highly developed technology ensure trouble-free operation and long life. If your unit should develop a fault... -
Page 30: Declaration Of Conformity
- Important Information - Declaration of Conformity AUDIOLINE GmbH PROMENADENSTR. 1 D-41460 NEUSS GERMANY DECLARE UNDER OUR SOLE RESPONSIBILITY AS EU DISTRIBUTOR THAT THE PRODUCT MODEL: TEL 28 DESCRIPTION: Cord connected telephone IS IN CONFORMITY WITH THE BASIC REQUIREMENTS OF DIRECTIVE: 1999/5/EC... - Page 31 - Important Information -...
- Page 32 AUDIOLINE GmbH Promenadenstrasse 1 41460 Neuss Service Hotline 0180 5 00 13 88 Internet: www.audioline.de E-mail: info@audioline.de...
