13. Fixer le panneau arrière avec les vis d’origine. Voir
l’illustration “Panneau arrière”.
14. Fixer le tuyau de ventilation sur l’arrière de la machine à
glaçons avec trois brides et les trois vis n° 8-32 x ³⁄₈" fournies.
Voir l’illustration “Tube de ventilation”.

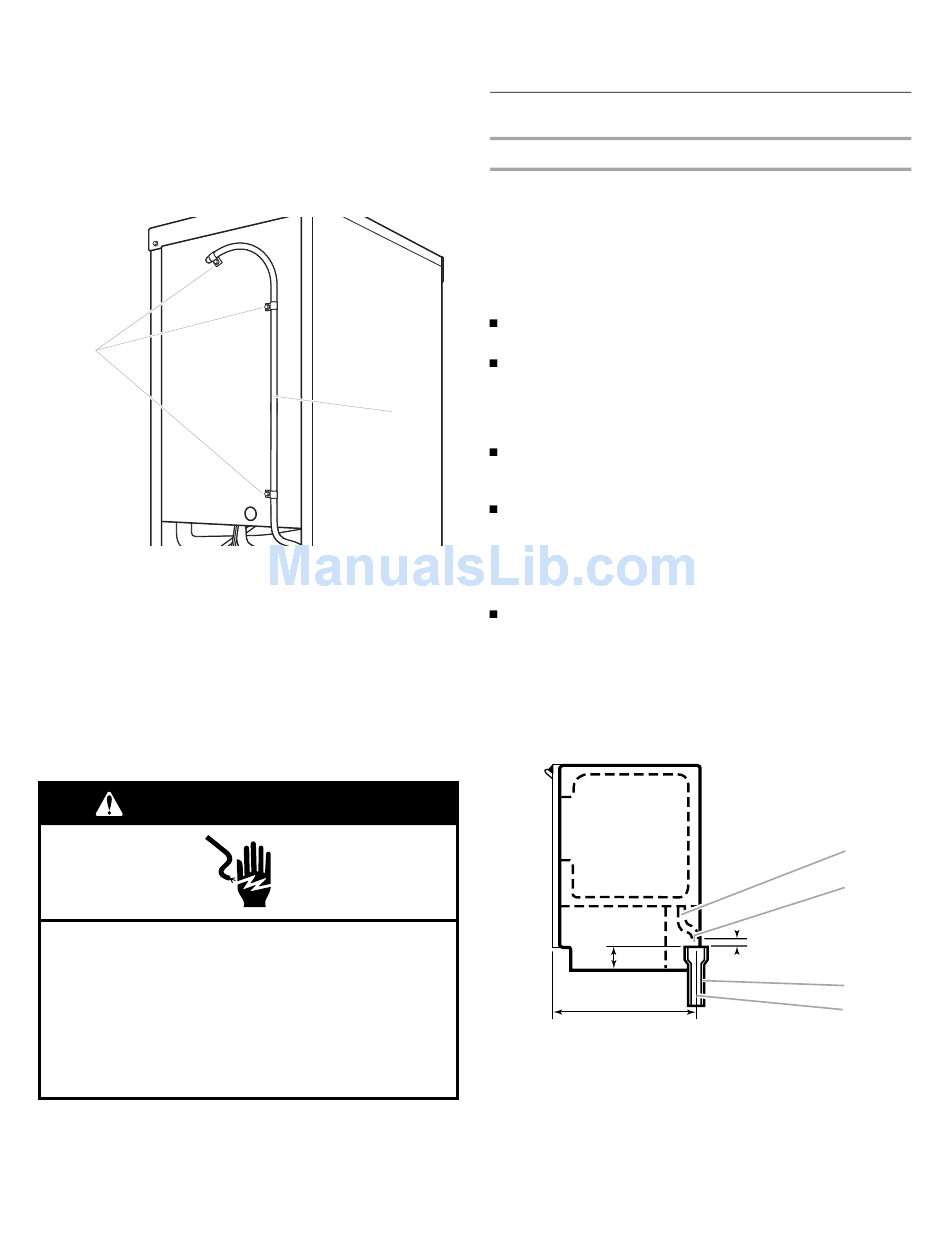

Tube de ventilation
REMARQUE : Ne pas coincer, déformer ou endommager le tube
d’aération. Vérifier qu’il n’est pas endommagé déformé ou coincé
entre le placard et la machine à glaçons.
B
A
A. Tube de ventilation
B. Brides et vis
15. Fixer le tube de vidange de ¹⁄₂” de diamètre interne x 10 pi
(3 m) au tuyau d’évacuation de la pompe. Voir l’illustration
“Position des pièces”.
REMARQUE : Ne pas raccorder l’extrémité du tube de
vidange à un système de canalisation fermé afin d’empêcher
l’eau de vidange de refouler dans la machine à glaçons.
16. Raccorder la machine à glaçons à l’arrivée d’eau et l’installer
comme indiqué dans les instructions d’installation du produit.
17. Contrôler tous les raccords pour vérifier l’absence de fuites.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
18. Brancher la machine à glaçons ou reconnecter la source de
courant électrique.
19. Mettre en marche la machine à glaçons.
20. Attendre que le programme de rinçage se déclenche (environ
5 minutes) pour s’assurer que la machine à glaçons
fonctionne correctement.
Raccordement au conduit vidange
Vidange par gravité
Raccorder le tuyau de vidange de la machine à glaçons à votre
drain de vidange conformément aux codes et règlements locaux
et provinciaux. Si la machine à glaçons est fournie avec un
système de vidange par gravité, suivre les instructions ci-
dessous lors de l’installation des tuyaux de vidange. Ceci aidera
à éviter que l’eau ne se refoule dans le bac d’entreposage de la
machine à glaçons et éventuellement sur le plancher et ne cause
des dommages.
Les tuyaux de vidange doivent avoir au moins ⁵⁄₈" (15,88 mm)
de diamètre intérieur.
Les tuyaux de vidange doivent avoir une pente de 1" pour
chaque 48" (2,54 cm pour chaque 122 cm) de longueur ou
une pente de ¹⁄₄" pour chaque 12" (6,35 mm pour chaque
30,48 cm) et ne comporter aucun point bas où l’eau pourrait
stagner.
Les drains de vidange de plancher doivent être suffisamment
grands pour recevoir l’eau de vidange provenant de toutes
les sources.
L’installation idéale comporte un tuyau rigide de rejet à
l’égout avec un réducteur de vidange PVC de 1½" (3,81 cm) à
2" (5,08 cm) installé directement sous la sortie du tube de
vidange comme sur l’illustration. Il faut maintenir un écart
anti-retour de 1" (2,54 cm) entre le tuyau de vidange et le
tuyau rigide de rejet à l’égout.
Ne pas raccorder l'extrémité de sortie du tuyau de vidange à
un système de canalisation fermé afin d’empêcher l’eau de
vidange de refouler dans la machine à glaçons.
IMPORTANT : L’installation d’une pompe de vidange est requise
lorsqu’un drain de vidange de plancher n’est pas disponible. On
peut acheter un ensemble de pompe de vidange, pièce
numéro 1901A.
Vue latérale
A
B
1⁷⁄₈"
(4,8 cm)
1" (2,54 cm)
C
23"
(58,4 cm)
D
2" - 1¹⁄₂"
(5 cm - 3,8 cm)
A. Tuyau de vidange
D. Le centre du drain doit se trouver à 23"
(58,4 cm) du devant de la porte avec ou
B. Écart anti-retour de
³⁄₄
sans le panneau de
" (1,91 cm) sur la
1" (2,54 cm)
porte. Le drain doit aussi être centré de
C. Réducteur du drain
⁵⁄₁₆
gauche à droite (7
" [18,56 cm] de
de vidange PVC
chaque côté de la machine à glaçons).
