U s e r 's m a n u a l

( s h o r t )

NVR-5304

NVR-5308

Table of Contents

Need help?

Do you have a question about the NVR-5304 and is the answer not in the manual?

Questions and answers

Summary of Contents for Novus NVR-5304

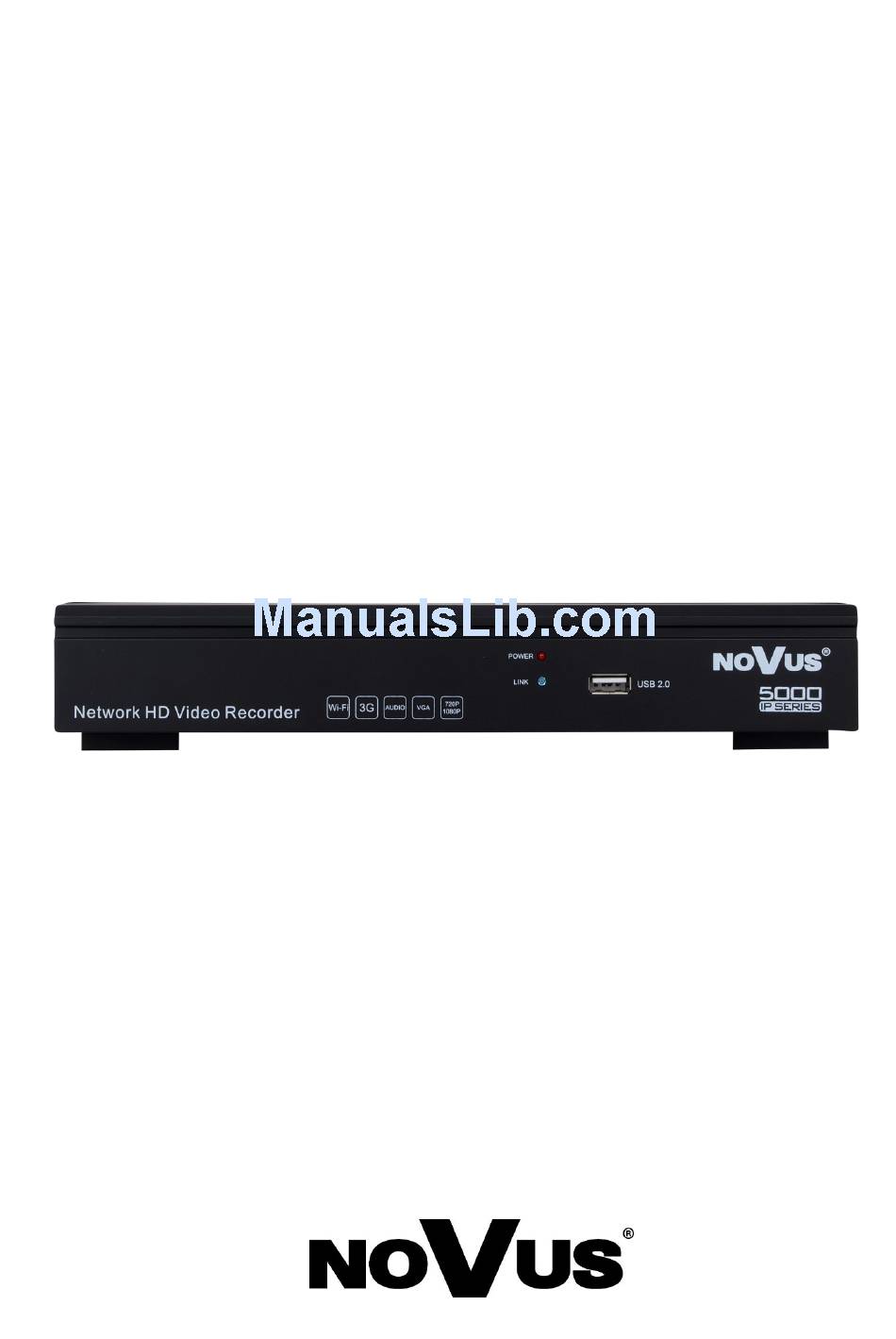

Page 1 U s e r ’s m a n u a l ( s h o r t ) NVR-5304 NVR-5308...
Page 3: Foreword Information
NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data NVR-5304 NVR-5308 VIDEO / AUDIO Network Camera up to 4 channel in resolution 1920x1080 (video + audio) up to 8 channel in resolution 1920x1080 (video + audio)
Page 4 Company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test for each time whether required functions work correctly.
Page 5: Starting The Device
WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT HOLDING Company is not responsible for any problems resulting from using not recommended hard drives.
Page 6 NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 STARTING THE DEVICE In order to mount HDD, please unscrew two screws on the NVR back side as depicted below and remove top cover Move cable tapes to the top, insert HDD under the cable and place HDD in dedicated place.
Page 7: Power Switch
NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 STARTING THE DEVICE Install the top cover on the NVR and screw it back. 2.3. Connecting power adapter. Please connect provided DC 12V adaptor in the rear power port of the NVR like depicted below.
Page 8 NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 STARTING THE DEVICE 2.4. Connecting monitor This product supports following interfaces for main monitor: HDMI, VGA. For HDMI and VGA outputs following resolutions are supported: 800x600, 1024x768, 1280x1024, 1366x768, 1440x900, 1920x1080 After changing resolution you have to confirm it by clicking YES. In case of monitor does not display anything please wait 8 seconds, then previous resolution will be restored.
Page 9 NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 NVR OPERATING 2.6. Peripheral device connection  Connecting audio ports Audio output signal normally are above 200mV 1kΩ. You can connect the low impedance earphone, or power amplifier with the external speakers.  Connecting USB devices NVR has 2 x USB 2.0 ports for external Flash memory, mouse connection and other USB compatible...
Page 10 NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 NVR OPERATING 3.3. System operations To start NVR plug power cable and switch on power button. The power led turns on. After booting, the video output default to multi-window output mode. To manipulate or access menus of the NVR, you should log in first. Move cursor to the top or click...
Page 11 NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 NVR OPERATING 3.4. Startup configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras in the right way.
Page 12: Default Gateway
NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 NVR OPERATING Optionally if you are going to connect NVR to the Internet (for remote access, sending email, etc) set up  DEFAULT GATEWAY,  FIRST and SECOND DNS. You can alternatively check DHCP mode (DHCP server is required in this method in target network) then all settings will be set up automatically.
Page 13: Channel List
NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 NVR OPERATING VI. Press SEARCH button to display all cameras present in network. After some time list of cameras appears. SEARCH ADD ALL SEARCH CHANNEL RESULT BUTTON BUTTON LIST WINDOW CHANNEL SETTING WINDOW To add required camera to the system TICK it on the list. Selected camera will be added to first empty channel.
Page 14 NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 NVR OPERATING VII. Next you have to fill user name and password for each camera that you add to the NVR. Please double click at CHANNEL LIST “A” or select required channel from the CHANNEL dropdown menu ”B”.
Page 15: Video Window
4. NVR MENU 4.1. Live monitoring Novus network video recorders features a multilingual OSD menu allowing for adjusting the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
Page 17: Playback Buttons
NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 NVR MENU 4.2. Searching and playing recorded video To start the PLAYBACK MENU click icon. Then following window appears: VIDEO PLAYBACK WINDOW CHANNEL SELECTION SEARCH BUTTON PLAYBACK GRAPH WITH BUTTONS RECORDING CALLENDAR 1. From the CHANNEL SELECT tick the channel which you want to search the recording, it will auto search the recording .
Page 18 NVR-5304 and NVR-5308 User’s manual(Short) ver.1.2 NVR MENU Description of playback buttons:  Pause/Play: pause the current playback image.  Stop: Stop the playing video.  Slow: Slow down the playback speed. (there are: 1/2, 1/4, 1/8, 1/16 times) ...
Page 20 2014-08-13 AN AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
Page 21 ł u g i (skrócona) NVR-5304 NVR-5308...
Page 22 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC). Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...
Page 23: Informacje Wstępne
NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Dane techniczne rejestratorów sieciowych NVR-5304 NVR-5308 WIDEO / AUDIO Kamery IP do 4 kanałów w rozdzielczości 1920x1080 (wideo + audio) do 8 kanałów w rozdzielczości 1920x1080 (wideo + audio) Wspierane kamery/protokoły...
Page 24 NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.
Page 25: Uruchamianie Urządzenia
NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego DC 12V: Gniazdo podłączenia zasilana rejestratora 12VDC. POWER SW: Włącznik zasilania rejestratora. AIN/SPEAK: Wejście audio (mono) do podłączenia mikrofonu*. AOUT: Wyjście audio do podłączenia lokalnego głośnika ze wzmacniaczem.
Page 26 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 URUCHAMIANIE URZĄDZENIA W celu zamontowania dysków twardych należy odkręcić dwie śruby w miejscach przedstawionych na poniższym zdjęciu, a następnie podnieść osłonę rejestratora do góry. Po zdjęciu obudowy należy podnieść taśmy kablowe do góry, a następnie wsunąć dysk pod przewód.
Page 27 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 URUCHAMIANIE URZĄDZENIA Po poprawnym podłączeniu dysku należy założyć osłonę i przykręcić śrubami 2.3. Podłączanie zasilania. Przed uruchomieniem urządzenia należy podłączyć dostarczony zasilacz DC 12V do gniazda 12VDC na tylnym panelu rejestratora . WŁĄCZNIK ZASILANIA ZASILACZ 12V DC W celu uruchomienia urządzenia należy włączyć...
Page 28 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI (lub DVI), VGA. Dla wyjść HDMI i VGA dostępne są następujące rozdzielczości: 800x600, 1024x768, 1280x1024,1366x768, 1440x900, 1920x1080. Po zmianie rozdzielczości należy zapisać zmianę ustawień przyciskiem OK w oknie potwierdzenia.
Page 29: Obsługa Rejestratora
NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 OBSŁUGA REJESTRATORA Przed wyszukaniem i uruchomieniem kamer w rejestratorze, należy je wstępnie skonfigurować zgodnie z opisem znajdującym sie w instrukcji obsługi kamery. Dalsze kroki podłączenia i uruchomienia kamer opisano w rozdziale 3.4. 2.6. Połączenia urządzeń zewnętrznych ...
Page 30 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 OBSŁUGA REJESTRATORA 3.3. Obsługa menu W celu uruchomienia urządzenia należy podłączyć zasilacz, włączyć przełącznik znajdujący się na tylnym panelu urządzenia. Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na żywo”.
Page 31 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Przed przystąpieniem do pracy z rejestratorem sieciowym należy przeprowadzić wstępną konfigurację urządzenia. Należy również skonfigurować kamery IP w taki sposób aby adresy IP kamer był w tej samej podsieci co adres IP rejestratora oraz ustawić właściwe parametry strumieni wideo.
Page 32 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 OBSŁUGA REJESTRATORA W przypadku gdy konieczne jest połączenie NVRa z Internetem (do zdalnego dostępu, wysyłania emaili, itp.) należy skonfigurować następujące parametry:  BRAMA  PIERWSZY i DRUGI DNS. Można również włączyć tryb pracy DHCP pozwalający na pobranie adresu IP z serwera DHCP (wymagany jest wówczas działający serwer DHCP).
Page 33: Lista Kanałów
NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 OBSŁUGA REJESTRATORA VI. Po naciśnięciu przycisku SZUKAJ uruchomiony zostanie proces wyszukiwania. Po jego zakończeniu na LIŚCIE DOSTĘNYCH KAMER poniżej wyświetlone zostaną wszystkie dostępne w sieci urządzenia. LISTA LISTA PRZYCISK DOSTĘPNYCH PRZYCISK KANAŁÓW DODAJ KAMER...
Page 34 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 OBSŁUGA REJESTRATORA VI. Po dodaniu kamer należy wprowadzić użytkownika i hasło niezbędne do połączenia z każdą z nich. W tym celu należy dwukrotnie kliknąć na wybraną pozycję „A” na LIŚCIE KANAŁÓW, lub wybrać właściwy kanał z rozwijanej listy „B”. Następnie należy upewnić się że parametry kamery są...
Page 35: Menu Rejestratora
MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
Page 36 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 MENU REJESTRATORA Kliknięcie prawym przyciskiem myszy wywoła MENU GŁÓWNEGO opisane poniżej: AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 37: Wybór Kanałów
NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Użytkownicy, którzy posiadają uprawnienia do przeglądania zarejestrowanych obrazów po zalogowaniu się do urządzenia mogą odtwarzać zapisane obrazy. Aby rozpocząć odtwarzanie zarejestrowanych materiałów należy kliknąć ikonę , wyświetlone zostanie wówczas okno jak poniżej:...
Page 38 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 MENU REJESTRATORA Przyciski nawigacyjne odtwarzania umożliwiają :  Odtwórz/Pauza: uruchamia odtwarzanie lub je wstrzymuje.  Stop: zatrzymuje całkowicie odtwarzanie.  Wolniej: zmniejsza prędkość odtwarzania. (możliwe wartości to: 1/2, 1/4, 1/8, 1/16 )  Szybciej: zwiększa prędkość odtwarzania. (możliwe krotności to: 2, 4, 8, 16 ) ...
Page 39 NVR-5304, NVR-5308 Instrukcja obsługi (skrócona) wer.1.2 MENU REJESTRATORA AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
Page 40 2014-08-13 AN AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
